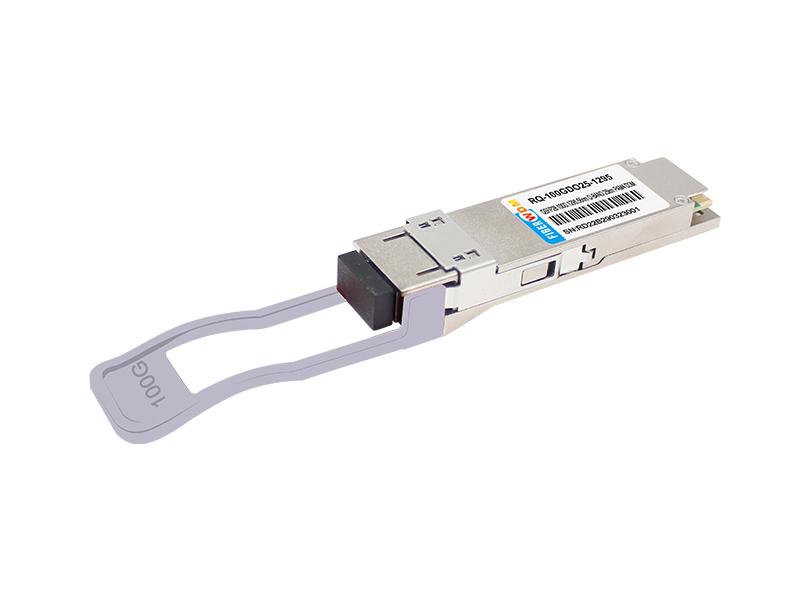

100G QSFP28 OバンドDWDM 25KM SM LCトランシーバー

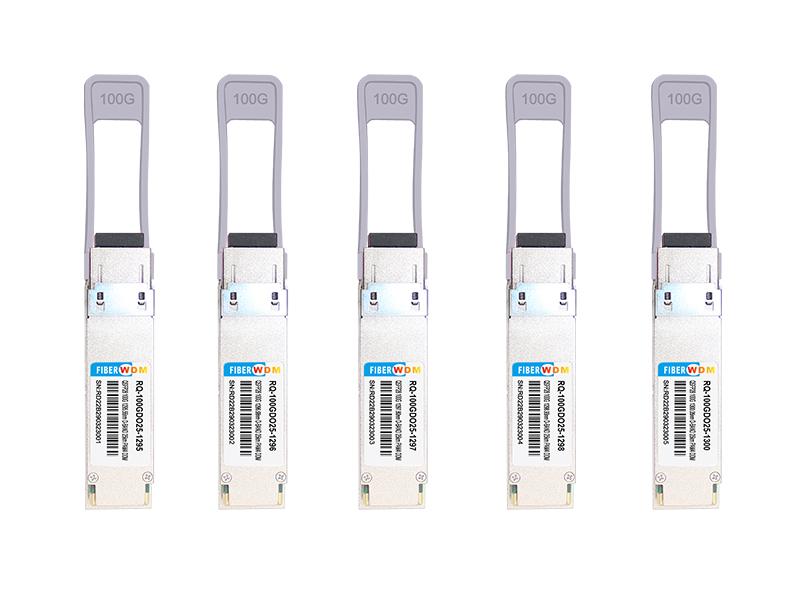

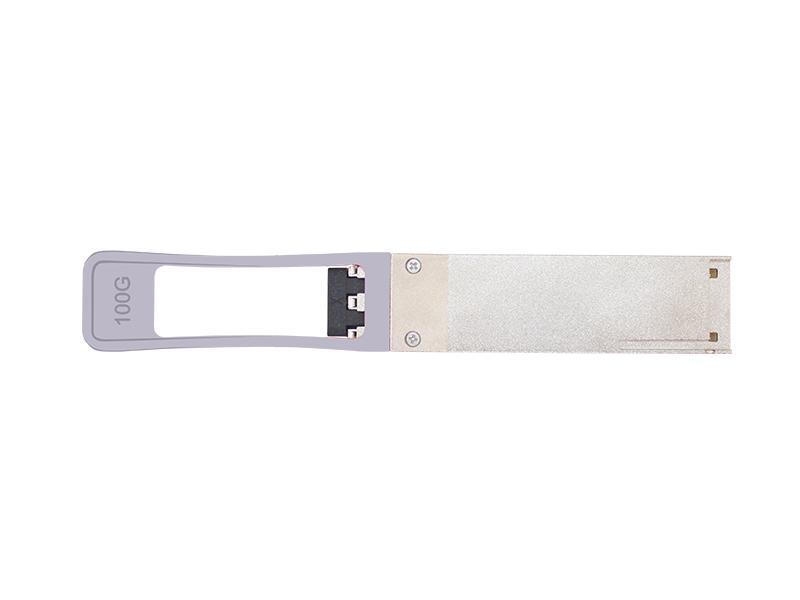

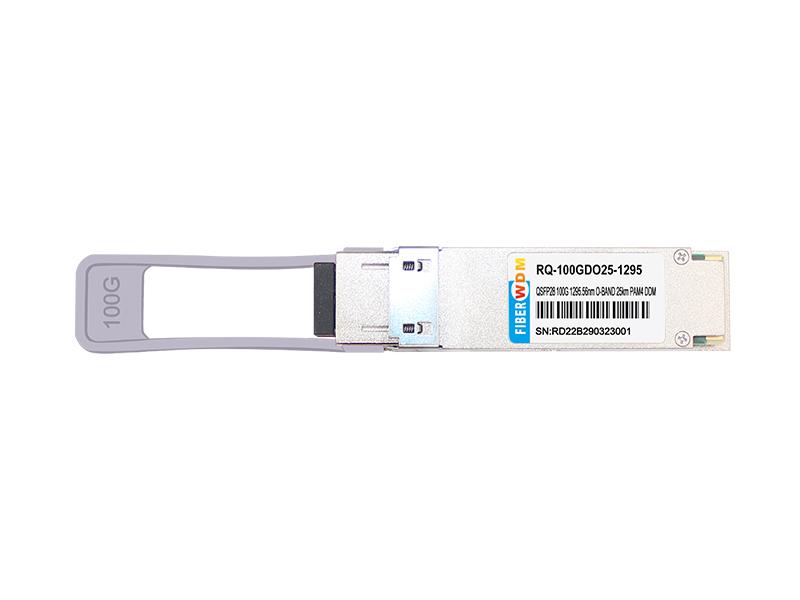

RQ-100GDO25-XXXX シリーズ 100G QSFP28 Oバンド DWDM 25KM SM LC トランシーバ

特徴

• 100Gbpsをサポート
• 200GHzチャネル間隔のOバンドDWDM
• 800GHz間隔のLAN-WDMグリッドに合わせる
• 3.3V単一電源
• 消費電力 < 5.5W
• 内蔵PFECでSMF経由で最大25km
• QSFP28 MSA準拠
• SFF-8636 Rev 2.10a準拠
• 4x25G電気インターフェース

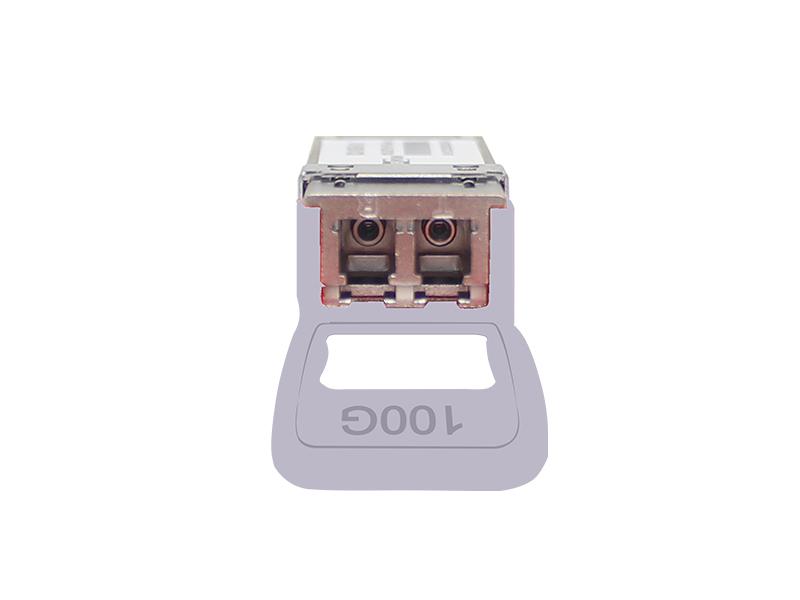

• LCデュプレックスコネクタ
• 商用ケースの温度範囲は0°C～70°C
• 統合デジタル診断モニタリングを備えた2Cインターフェース
• 安全認証：TUV/UL/FDA*1
• RoHS準拠

アプリケーション

• OバンドDWDM波長を使用した100GbEマルチチャネル伝送

注文情報

※1：最新の認証情報についてはFIBERWDMにお問い合わせください。

*2：XXXXはCW-WDM MSAで規定されたOバンドDWDM波長範囲を表します。詳細な中心波長情報については、次の表を参照してください。

※3：G.652 SMF経由。

XXX-チャネルは次の表を参照します

送信機

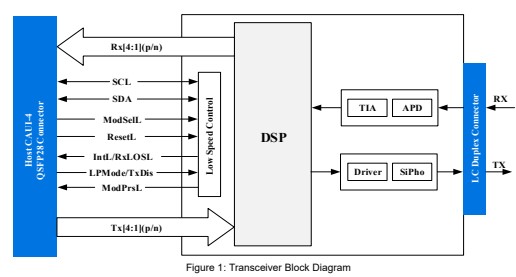

図1に示すように、トランシーバーの送信パスには、4x25Gbps CAUI-4電気入力、統合型電気マルチプレクサ、SiPhoドライバ、診断モニタ、MZ変調器用の制御およびバイアス、そしてシングルモードレーザー光源が含まれています。統合型電気マルチプレクサは、4チャネルの25Gbps（NRZ）電気入力データを1チャネルの100Gbps（PAM4）光信号に変換します。

受信機

図1に示すように、トランシーバの受信パスには、APD、トランスインピーダンスアンプ（TIA）、統合型デマルチプレクサ、および4x25Gbps CAUI-4準拠の電気出力ブロックが含まれています。統合型デマルチプレクサは、1チャネルの100Gbps（PAM4）光信号を4チャネルの25Gbps（NRZ）電気出力データに変換します。

高速電気信号インターフェース

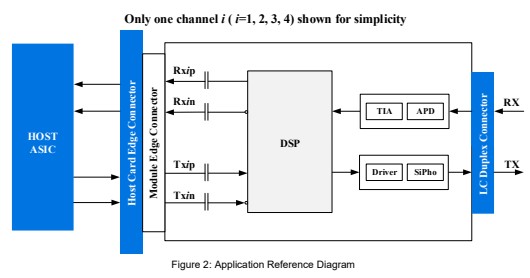

QSFP28モジュールとホストASIC間のインターフェースを図2に示します。高速信号線は内部でAC結合され、電気入力は内部で100Ω差動終端されています。すべての送信および受信電気チャネルは、IEEE 802.3cd準拠のCAUI-4仕様に準拠しています。

制御信号インターフェース

このモジュールには、制御およびステータス用の低速信号（ModSelL、ResetL、LPMode/TxDis、ModPrsL、IntL/RxLOSL）が搭載されています。さらに、業界標準の3.3V LVTTLに対応した2線式シリアルインターフェースも搭載しています。制御信号インターフェースとシリアルインターフェースメモリのレジスタの定義については、「制御インターフェースとメモリマップ」セクションで詳しく説明しています。

取り扱いと清掃

電流サージや過電圧にさらされると、トランシーバーモジュールが即座に損傷する可能性があります。静電放電に敏感な機器の通常動作に関する注意事項を遵守し、絶対最大定格で定義された条件への曝露を制限するよう注意してください。

ポートプラグが挿入されていない間は光コネクタが露出しているため、常に保護に注意してください。各モジュールには、光ポートを保護するためのポートガードプラグが装備されています。光ファイバが挿入されていないときは、常に保護プラグを装着してください。光ファイバを挿入する前に、光ファイバコネクタの汚れによるモジュールの光ポートの汚染を防ぐため、光ファイバコネクタの先端を清掃することをお勧めします。汚れが発生した場合は、標準的なLCポートの清掃方法を使用してください。

絶対最大定格

絶対最大定格表を超えると、デバイスに恒久的な損傷が生じる可能性があります。これは強調された定格であり、これらの条件またはその他の条件下において本技術仕様の仕様を超えるデバイスの機能動作は考慮されていません。絶対最大定格での長期動作は、デバイスの信頼性に影響を与えます。

推奨動作条件*4

推奨動作条件を超えて操作した場合、光学的および電気的特性は定義されず、信頼性は保証されず、このような操作を長時間行うとモジュールが損傷する可能性があります。

*4：電源仕様、瞬間電流、持続電流、定常電流はQSFP28 MSA電力分類に準拠しています。

*5: ケース温度測定位置を図9に示します。

*6：電源ノイズは、モジュールと推奨電源フィルタを装着した状態で、ホスト電源側における推奨電源フィルタの周波数範囲全体にわたるピークツーピークノイズ振幅として定義されます。ピークツーピークノイズを含む電圧レベルは、対応する電源の推奨動作範囲に制限されます。推奨電源フィルタについては、図7を参照してください。

一般的な電気特性

特に記載がない限り、以下の特性は推奨動作条件下で定義されます。

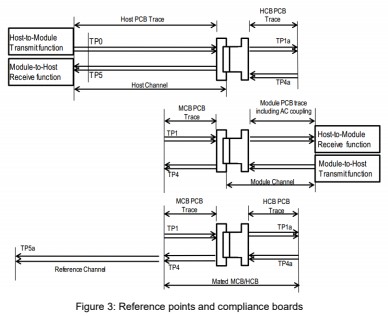

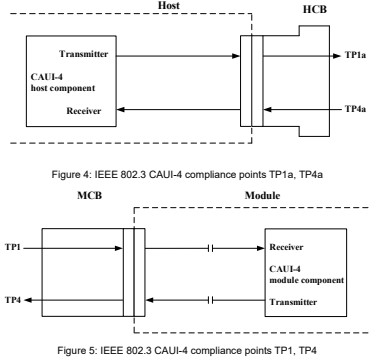

参照ポイント

注: 個々の規格では、固有の参照ポイントが指定される場合があります。

高速電気入力特性

特に記載がない限り、以下の特性は推奨動作条件下で定義されます。

高速電気出力特性

特に記載がない限り、以下の特性は推奨動作条件下で定義されます。

*7: Vcmはホストによって生成されます。仕様にはグランドオフセット電圧の影響が含まれます。

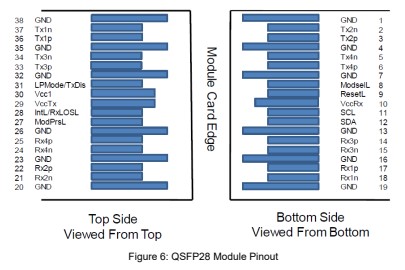

QSFP28トランシーバーの電気パッドレイアウト

パッケージ概要

このモジュールは、QSFP28 MSA仕様で定義されたパッケージアウトラインに準拠するように設計されています。詳細については、パッケージアウトラインをご覧ください。

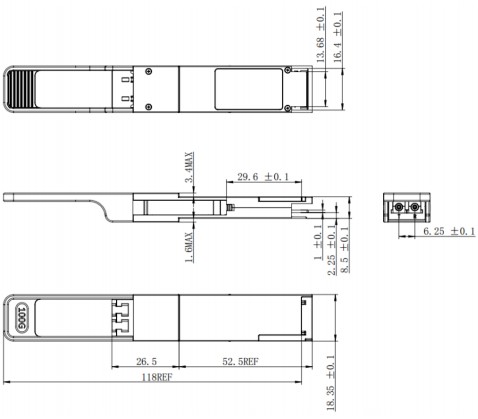

図8: 機械パッケージ外形図（すべての寸法はmm単位）

*この 2D 図面は参考用です。ご注文前に FIBERWDM にご確認ください。

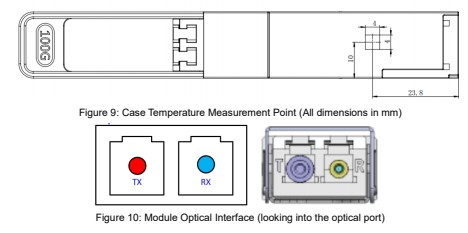

下の写真は、モジュールケース温度を測定するための最も高温になる箇所を示しています。また、デジタル診断モニター（DDM）の温度もこの箇所に合わせて校正されています。

制御インターフェースの電気仕様
