/100G QSFP28 シングルラムダ FR 1310nm 2km LC SMF（FEC DDM 光トランシーバー付き）

QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm
QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm

100G QSFP28 シングルラムダ FR 1310nm 2km LC SMF（FEC DDM 光トランシーバー付き）

このモジュールは、中心波長1310nmの1チャネル光信号を50Gbaudのデータレートで伝送します。電気インターフェースは、送信方向と受信方向でIEEE 802.3cdおよびQSFP28 MSAに準拠しており、光インターフェースは、デュプレックスLCコネクタを備えたIEEE 802.3cdおよび100G Lambda MSAに準拠しています。

今すぐお問い合わせください ダウンロード
  • 製品の詳細

QSFP28-100G-FR1 100G QSFP28 シングルラムダ FR 1310nm 2km LC SMF（FEC DDM 光トランシーバー付き）

製品詳細

フォームファクター QSFP28 最大データレート 100Gbps シングルラムダ
波長 1310nm 最大距離 2km
コネクタ デュプレックスLC 送信機タイプ EML
ケーブルタイプ SMF 受信機タイプ ピン
TXパワー -2.4～+4.0dBm 受信感度 < -4.5dBm
DDMサポート はい FECサポート はい
プロトコル 100G ラムダ MSA 100G-FR、100G イーサネット 動作温度 0～70℃（32～158°F）

製品の特徴

  • QSFP28 MSA準拠
  • 53.125Gbaudをサポート
  • 100G ラムダ MSA 100G-FR 仕様準拠
  • FEC 付きシングルモード ファイバー (SMF) で最大 2 km の伝送
  • 4x25G電気インターフェース（OIF CEI-28G- VSR）
  • 最大消費電力4.5W
  • RoHS準拠
  • データ センター相互接続、100G イーサネット、エンタープライズ ネットワーキングをサポートします。

アプリケーション

  • データセンター相互接続
  • 100Gイーサネットとエンタープライズネットワーク

QSFP28-100G-FR1

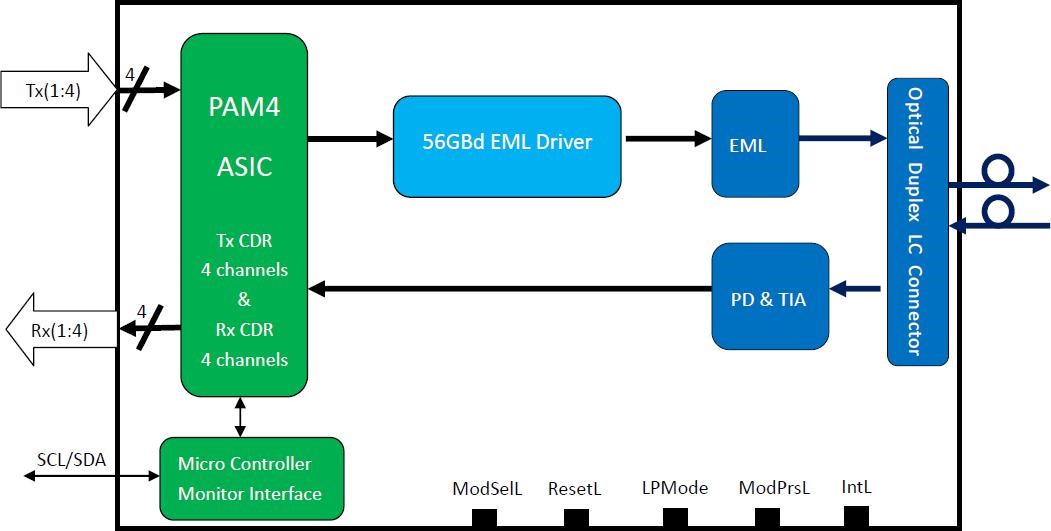

トランシーバーの機能図

絶対最大定格

個々の絶対最大定格を超えて操作すると、このモジュールに永久的な損傷が発生する可能性があることに注意する必要があります。

パラメータ

シンボル

分

マックス

ユニット

保管温度

TS

-40 85

摂氏度

動作ケース温度

トップ

0 70

摂氏度

電源電圧

VCC

-0.5

3.6

V

相対湿度（結露なし）

RH

0 85

%

各レーンのダメージ閾値

THd

5.5

dBm

推奨動作条件

パラメータ

シンボル

分

典型的な

マックス

ユニット

注記

動作ケース温度

トップ

0

70

摂氏度

電源電圧

VCC

3.135

3.3

3.465

V

電気データレート、各レーン（NRZ）

25.78125

ギガビット/秒

光データレート（PAM4）

53.125

GBd

データレート精度

-100

100

ppm

FEC前ビットエラー率

2.4x10 -4

FEC後のビットエラー率

1x10 -12

1

制御入力電圧高

2

Vcc

V

制御入力電圧が低い

0 0.8 V

G.652 によるリンク距離

D

0.002

2 キロ 2

注記:

1. FEC 機能がモジュールに組み込まれています。

2. 最大トランザクション距離をサポートするには、FEC をオンにする必要があります。

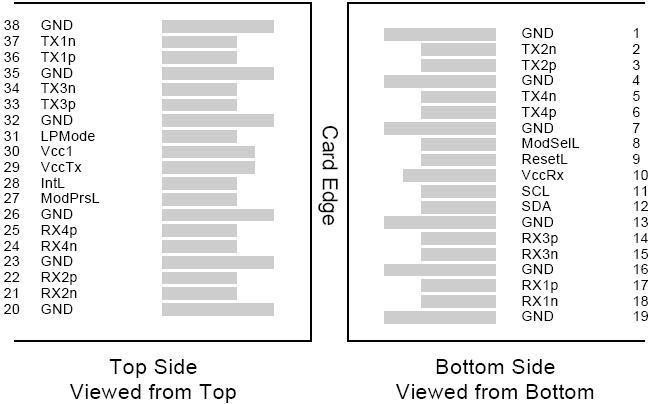

ピンの割り当てと説明

100G QSFP28 optical transceiver with 1310nm

MSA準拠コネクタ

デジタル診断機能

以下のデジタル診断特性は、特に指定がない限り、通常の動作条件に基づいて定義されます。

パラメータ

シンボル

分

マックス

ユニット

注記

温度モニターの絶対誤差

DMI_温度

-3

3

摂氏度

動作温度範囲以上

供給電圧モニターの絶対誤差

DMI _VCC

-0.1

0.1

V

全動作範囲にわたって

チャネルRX電力モニターの絶対誤差

DMI_RX_Ch

-2

2

デシベル

1

チャネルバイアス電流モニター

DMI_Ibias_Ch

-10%

10%

ミリアンペア

チャネルTX電力モニターの絶対誤差

DMI_TX_Ch

-2

2

デシベル

1

注記:

1. シングルモード ファイバーの測定精度によって、+/- 1 dB の変動がさらに発生したり、合計精度が +/- 3 dB になる場合があります。

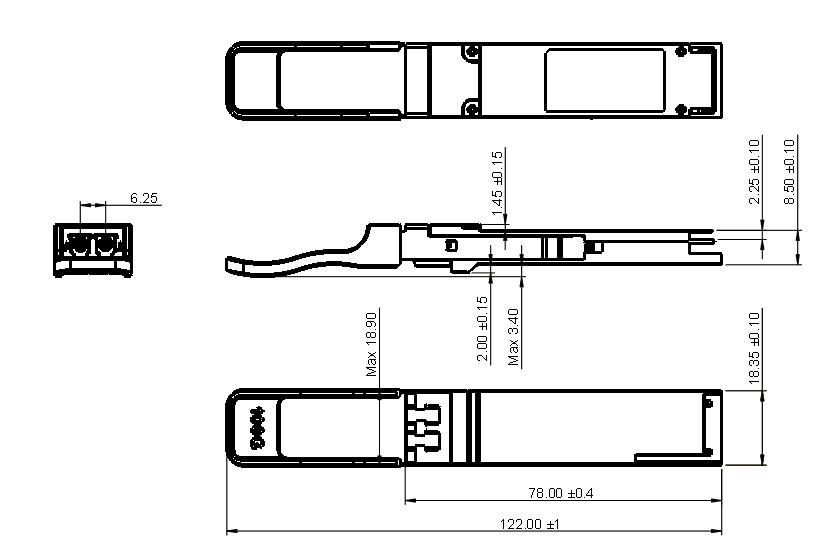

機械寸法

100G QSFP28 optical module

注文情報

部品番号

製品説明

QSFP28-100G-FR1

100Gbps QSFP28 FR シングルラムダ、1310nm、LCコネクタ、2km、0°C~+70°C、DDM付き
