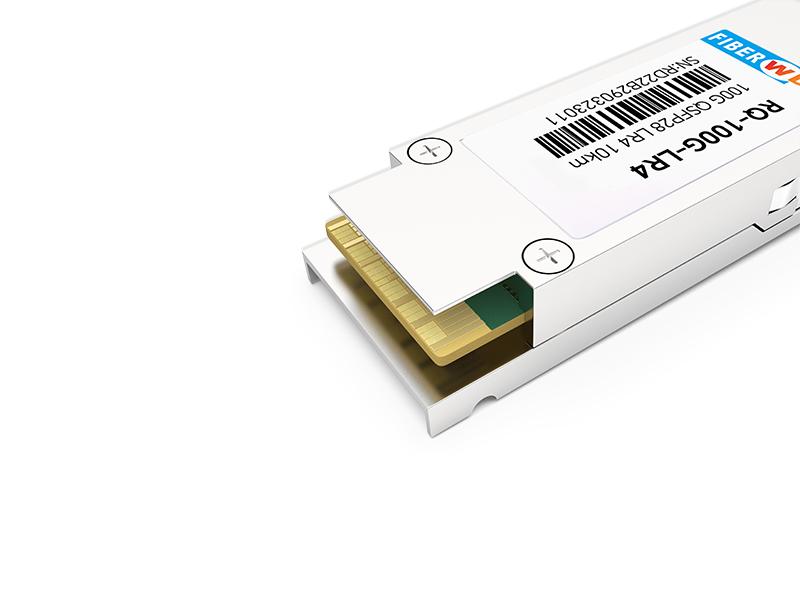

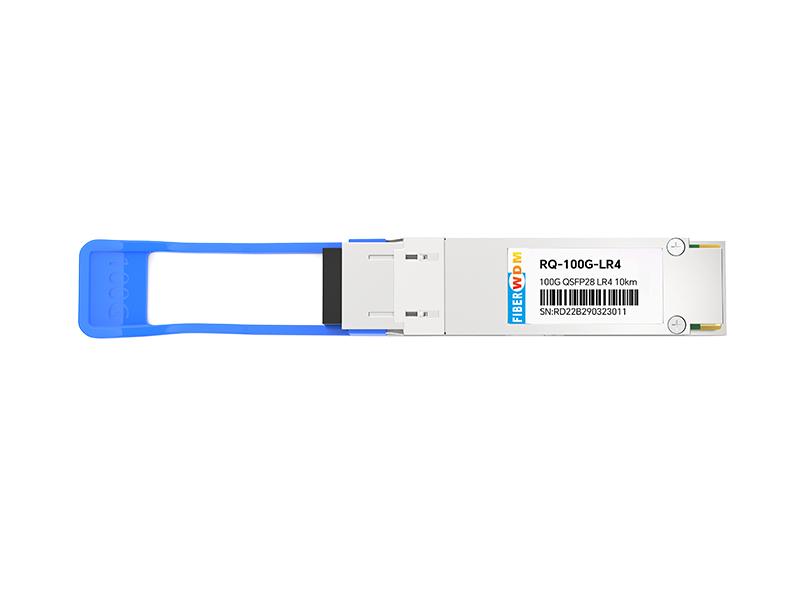

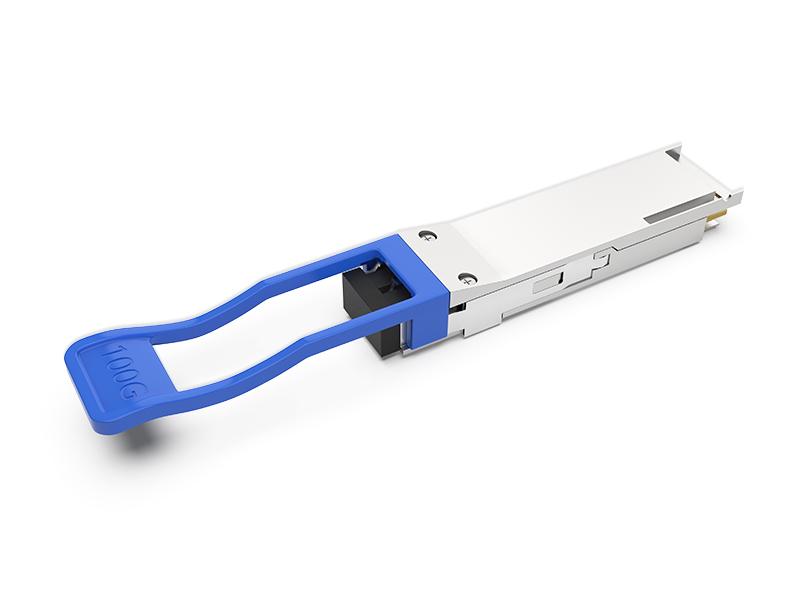

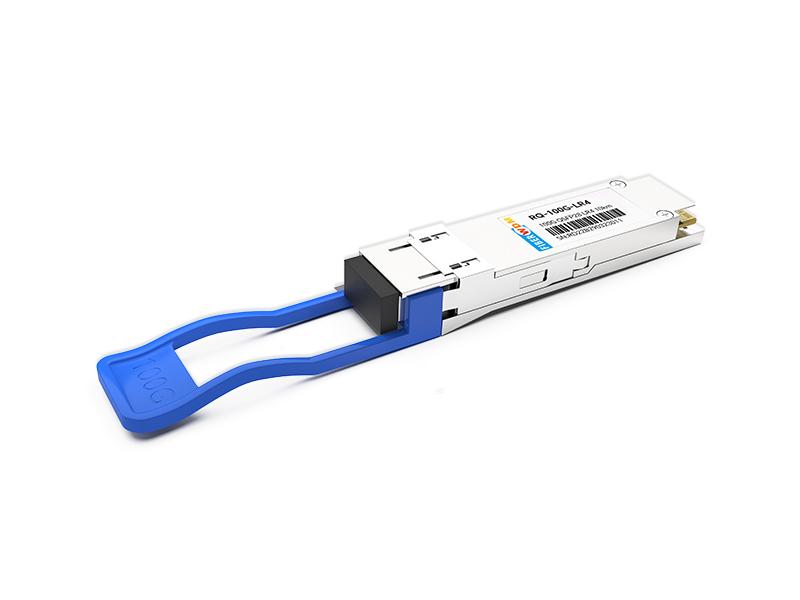

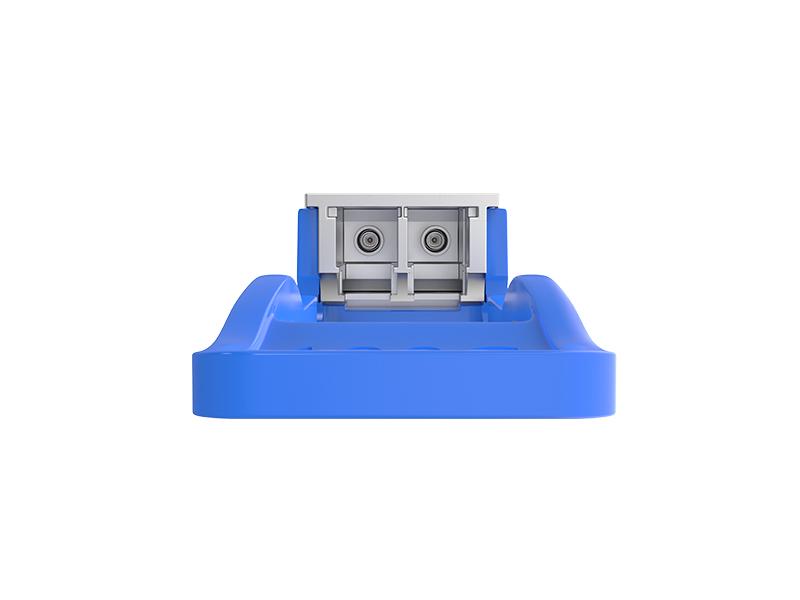

100G QSFP28 LR4 1310nm 10km LC 光トランシーバー

パラメータ

シンボル

最小。

典型的

最大。

単位

保管温度

TS

-40

+85

°C

供給電圧

VCCT、R

-0.5

4

Ⅴ

相対湿度

RH

0

85

%

パラメータ

シンボル

最小。

典型的

最大。

単位

ケース動作温度

TC

0

+70

°C

供給電圧

VCCT、R

+3.13

3.3

+3.47

Ⅴ

消費電流

ICC

1100

1500

mA

消費電力

PD

5

W

パラメータ

シンボル

分

タイプ

マックス

単位

ノート

チャンネルあたりのデータレート

-

25.78125

Gbps

27.9525

消費電力

-

3.6

5

W

消費電流

Icc

1.1

1.5

あ

制御 I/O 電圧 - 高

VIH

2.0

Vcc

Ⅴ

制御 I/O 電圧 - 低

VIL

0

0.7

Ⅴ

チャネル間スキュー

TSK

35

Ps

RESETL 期間

10

我ら

RESETL デアサート時間

100

MS

電源投入時間

100

MS

送信機

シングルエンド出力電圧許容差

0.3

Vcc

Ⅴ

1

同相電圧許容差

15

mV

送信入力差動電圧

Ⅵ

150

1200

mV

送信入力差動インピーダンス

ジン

85

100

115

データ依存入力ジッター

DDJ

0.3

UI

レシーバー

シングルエンド出力電圧許容差

0.3

4

Ⅴ

Rx 出力差動電圧

ヴォ

370

600

950

mV

Rx 出力の立ち上がり電圧と立ち下がり電圧

Tr/Tf

35

ps

1

総ジッター

TJ

0.3

UI

パラメータ

シンボル

分

タイプ

マックス

単位

参考文献

送信機

波長割り当て

L0

1294.53

1295.56

1296.59

nm

L1

1299.02

1300.05

1301.09

nm

L2

1303.54

1304.58

1305.63

nm

L3

1308.09

1309.14

1310.19

nm

サイドモード抑制率

SMSR

30

-

-

dB

合計平均発射パワー

PT

-4

-

8.3

dBm

平均発射力、各レーン

-4

-

4.5

dBm

任意の 2 つのレーン間のローンチ パワーの差 (OMA)

-

-

6.5

dB

光変調振幅、各レーン

OMA

-4

4.5

dBm

各レーンの OMA から送信機および分散ペナルティ (TDP) を差し引いたローンチ パワー

-4.8

-

dBm

TDP、各レーン

TDP

2.2

dB

消光比

小胞体

4

-

-

dB

送信機のアイ マスクの定義 {X1、X2、X3、Y1、Y2、Y3}

{0.25、0.4、0.45、0.25、0.28、0.4}

オプティカル リターン ロス トレランス

-

-

20

dB

平均起動電源 OFF 送信機、各レーン

ポフ

-30

dBm

相対強度ノイズ

りん

-128

デシベル/ヘルツ

1

オプティカル リターン ロス トレランス

-

-

12

dB

レシーバー

ダメージ閾値

THd

3.3

dBm

1

チャネルごとの等価感度

Rxsens

-10.6

dBm

1

各レーンのレシーバー入力での平均電力

R

-10.6

0

dBm

RSSI 精度

-2

2

dB

受信機の反射率

Rrx

-26

dB

受信機電力 (OMA)、各レーン

-

-

3.5

dBm

LOS デアサート

失われた

-15

dBm

LOS アサート

ロサ

-25

dBm

LOS ヒステリシス

失う

0.5

dB
