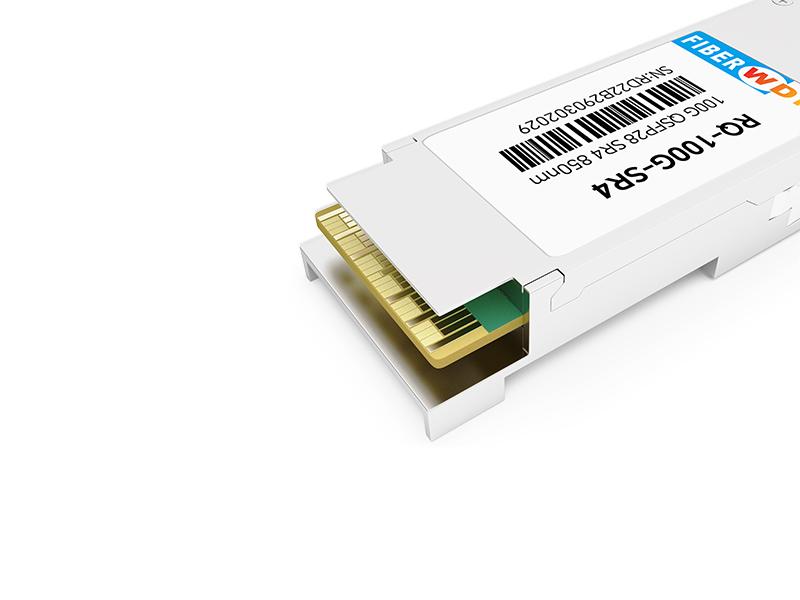

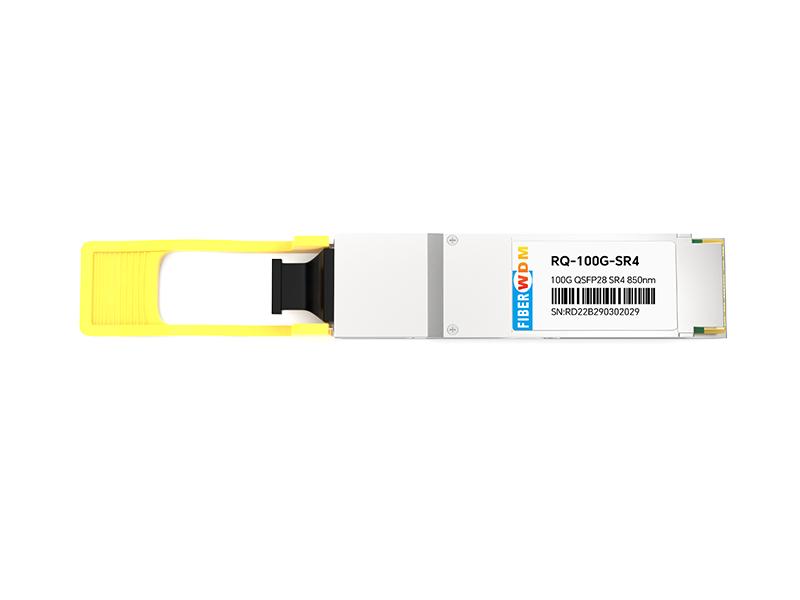

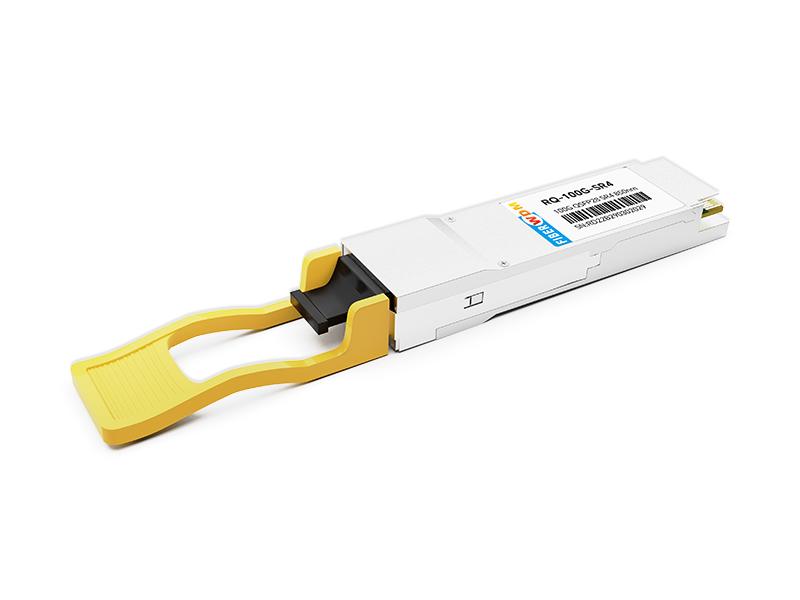

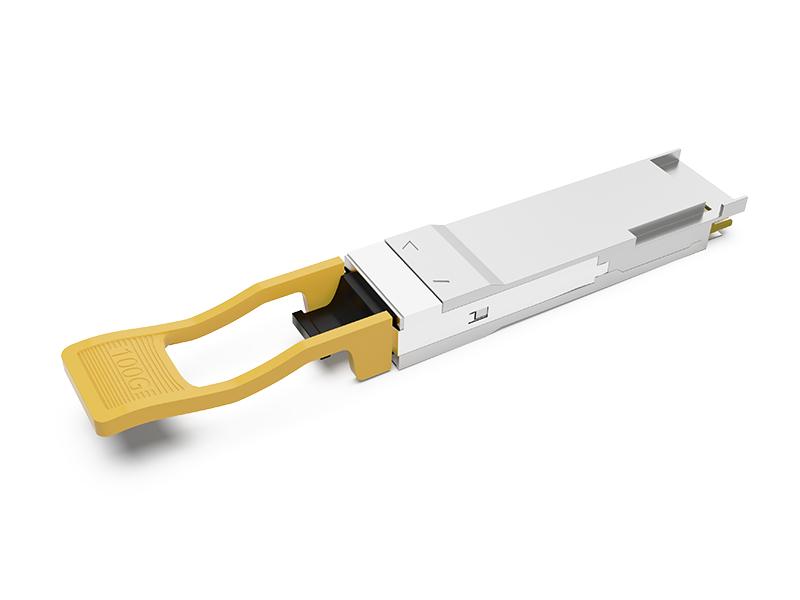

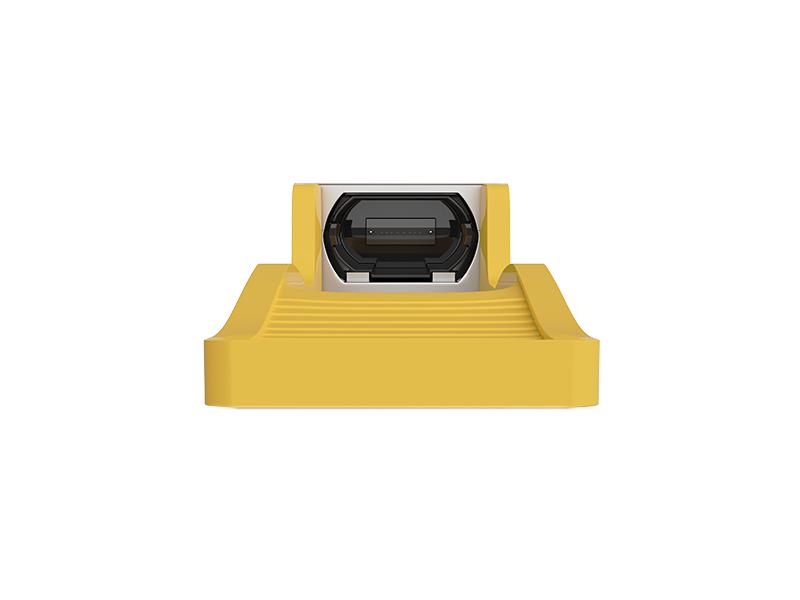

100G QSFP28 SR4 100m 850nm MPO 光トランシーバー

パラメータ

シンボル

分

マックス

単位

保存温度範囲

TSTG

-40

+85

⁰C

供給電圧

VCC

0

4

Ⅴ

相対湿度

RH

5% ～ 85% 結露なきこと

パラメータ

シンボル

分

マックス

単位

ケース温度動作

TCASE

0

70

⁰C

供給電圧

Vcc

3.14

3.46

Ⅴ

消費電力

PDI SS

2.5

W

OM4 ファイバーのリンク距離

100

M

OM3Fiber のリンク距離

70

M

送信機パラメータ

分

典型的

マックス

単位

信号速度、各車線

25.78125±100ppm

Gbps

中心波長範囲

840

850

860

nm

変調方式

NRZ

レーンあたりの平均発射力

-8.4

2.4

dBm

RMS スペクトル幅

0.6

nm

光変調

振幅、各レーン

-6.4

3.0

dBm

TX オフ状態でのレーンあたりの平均ローンチ パワー

-30.0

dBm

各レーンの OMA から TDEC を差し引いたローンチ パワー

-7.3

dBm

トランスミッターと分散アイクロージャー、各レーン

4.3

dB

消光比

2.0

dB

オプティカル リターン ロス トレランス

12

dB

トランスミッターのアイマスク定義 {X1,

X2,X3,Y1,Y2,Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

受信機パラメータ

分

典型的

マックス

単位

信号速度、各車線

25.78125±100ppm

Gbps

nm

レーン波長範囲

840

850

860

変調方式

NRZ

ダメージ閾値

3.4

dBm

平均受信電力、各レーン

- 10.3

2.4

dBm

受信機の電力、各レーン (OMA)

3.0

dBm

受信機の反射率

- 12.0

dB

Stressed Receiver Sensitivity (OMA)、各レーン

-5.2

dBm

ストレスレシーバー感度のストレス条件

強調された目の閉鎖

4.3

dB

強調された Eye J2Jitter

0.39

UI

強調された目 J4Jitter

0.53

UI

各アグレッサー レーンの OMA

3

dBm

ストレス レシーバーのアイ マスクの定義 {X1,X2,X3,Y1,Y2,Y3}

{0.28,0.5,0.5,0.33,0.33,0.4}

RX_LOS_Assert 最小/最大

-30.0

dBm

RX_LOS_De-Assert 最小/最大

- 12.0

dBm

RX_LOS_ヒステリシス

0.5

dB

送信機パラメータ

分

典型的

マックス

単位

レーンあたりの信号速度 (範囲)

25.78125±100ppm

GBd

AC コモンモード出力電圧 (RMS)

17.5

mV

差動出力電圧

900

mV

目の幅

0.57

UI

アイハイト、ディファレンシャル

228

mV

垂直アイクローズ

5.5

dB

差動出力リターンロス

式 (83E– 2)

dB

ディファレンシャルモード変換リターンロス共通

式 (83E– 3)

dB

差動終端ミスマッチ

10

%

移行時間 (20% から 80%)

12

ps

DCコモンモード電圧

-350

2850

mV

受信機パラメータ

分

典型的

マックス

単位

レーンあたりの信号速度 (範囲)

25.78125±100ppm

GBd

AC コモンモード出力電圧 (RMS)

17.5

mV

差動出力電圧

900

mV

目の幅

0.57

UI

アイハイト、ディファレンシャル

228

mV

垂直アイクローズ

5.5

dB

差動出力リターンロス

式 (83E– 2)

dB

ディファレンシャルモード変換リターンロス共通

式 (83E– 3)

dB

差動終端ミスマッチ

10

%

移行時間 ( 20% から 80% へ)

12

ps

製品番号

データレート(Gb/秒)

波長(nm)

リーチ(キロ)

LD

送信電力(dBm)

PD

Rxセンス(dBm)

温度(℃)

RQ-100G-SR4

100

850nm

0.1

VCSEL

-8.4~2.4

ピン

<-10.3

0~70
