QSFP28 PSM4は、100Gイーサネットアプリケーション向けの4チャネル、プラガブル、パラレル、光ファイバQSFP28トランシーバです。QSFP28全二重光モジュールは、4つの独立した送信チャネルと受信チャネルを備え、各チャネルは26Gbpsの動作が可能で、シングルモードファイバを使用した場合、2kmあたり104Gbpsの総合データレートを実現します。これらのモジュールは、DFBレーザーアレイを使用したシングルモードファイバシステムで動作するように設計されています。MPO/MTPTMコネクタ付きの光ファイバリボンケーブルをQSFP28モジュールレセプタクルに接続できます。QSFP28 PSM4は、ポート密度の向上とシステム全体のコスト削減を実現するパラレルトランシーバの一種です。

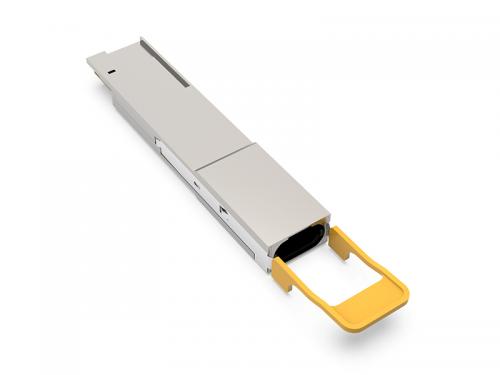

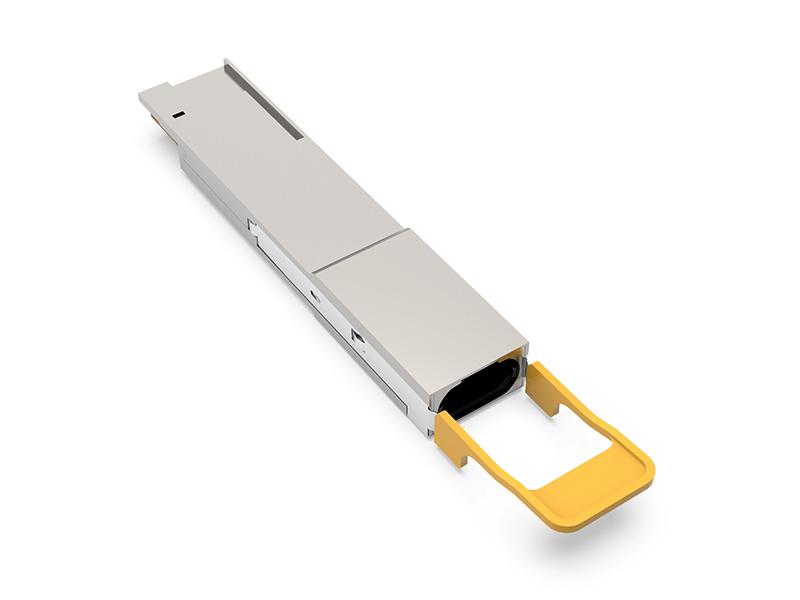

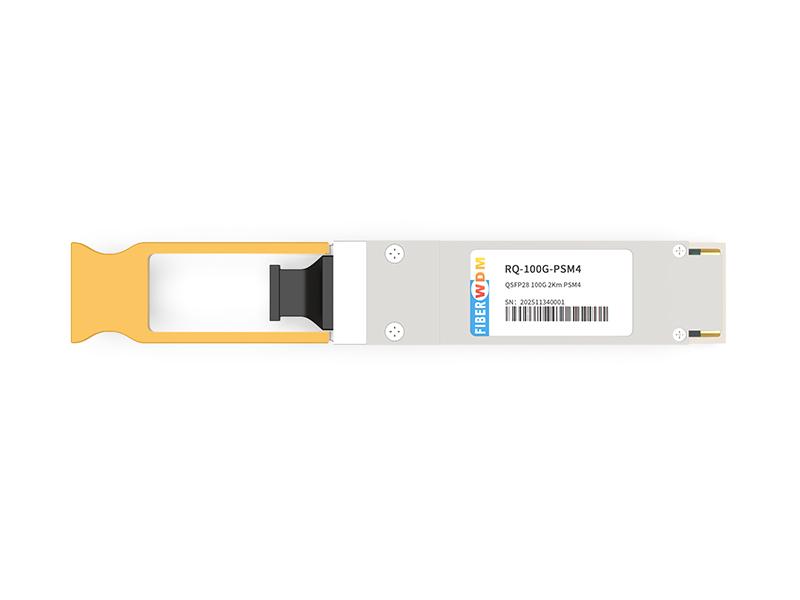

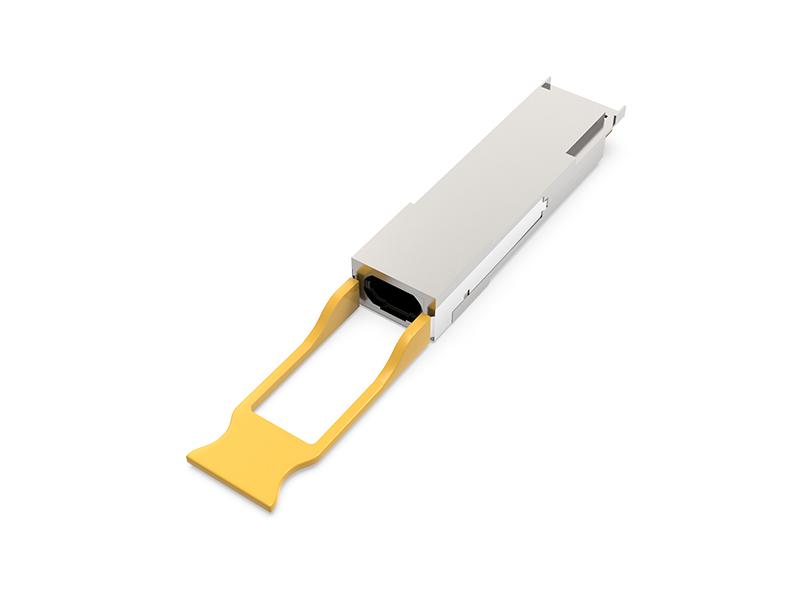

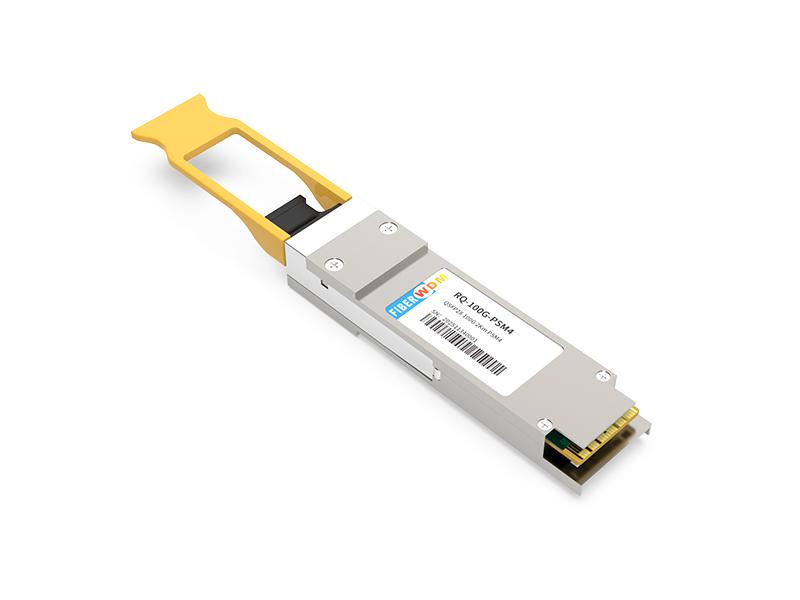

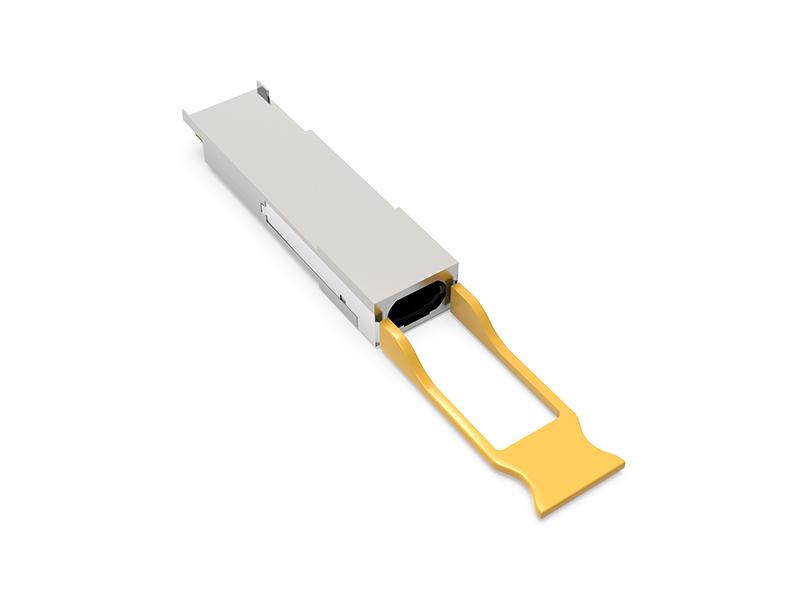

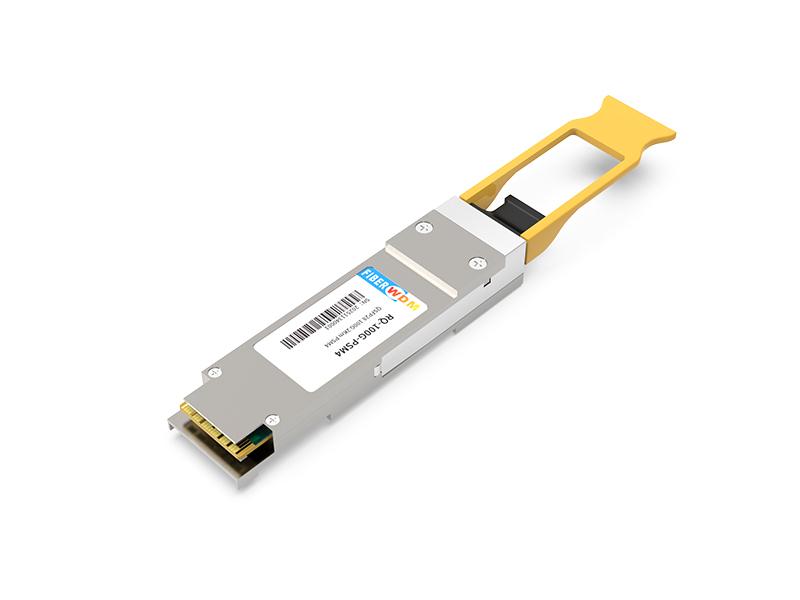

100Gb/s QSFP28 PSM4 2km 光トランシーバー
製品の特徴
アプリケーション
注文情報
|
特徴 |
標準 |
パフォーマンス |
|
電磁干渉(EMI) |
FCCパート15クラスB EN 55022:2010、クラスB |
標準規格に準拠 |
|
電磁感受性(EMS) |
EN 55024:2010 |
標準規格に準拠 |
|
レーザー眼の安全性 |
FDA 21CFR 1040.10および1040.11 EN60950、EN(IEC)60825-1,2 |
クラスレーザー製品と互換性あり |
絶対最大定格
絶対最大定格を超える操作を行うと、このモジュールに永久的な損傷が発生する可能性があります。
|
パラメータ |
シンボル |
分 |
マックス |
ユニット |
|
保管温度 |
TS |
-40 |
85 |
摂氏度 |
|
動作ケース温度 |
トップ |
0 | 70 |
摂氏度 |
|
電源電圧 |
VCC |
-0.3 |
3.6 | V |
|
相対湿度(結露なし) |
RH |
0 | 85 |
% |
|
入力電圧 |
ヴィン |
-0.3 |
Vcc+0.3 |
V |
推奨動作条件と電源要件
|
パラメータ |
シンボル |
分 |
典型的な |
マックス |
ユニット |
注記 |
|
動作ケース温度 |
トップ |
0 | 70 |
摂氏度 |
動作ケース温度 |
|
|
電源電圧 |
VCC |
3.135 |
3.3 |
3.465 |
V |
電源電圧 |
|
消費電力 |
3.5 | W |
電源電圧 |
|||
|
データレート |
博士 |
25.78125 |
Gbps |
データレート |
||
|
データ速度許容範囲 |
∆DR |
-100 |
+100 |
ppm |
データ速度許容範囲 |
|
|
G.652 によるリンク距離 |
D | 0 | 2 | キロ |
G.652 によるリンク距離 |
電気的特性
|
パラメータ |
テストポイント |
分 |
典型的な |
マックス |
ユニット |
|
差動入力インピーダンス |
ジン |
90 | 100 | 110 |
オーム |
|
差動出力インピーダンス |
ゾウト |
90 | 100 | 110 |
オーム |
|
差動入力電圧振幅 |
ΔVin |
300 | 1100 |
mVp-p |
|
|
差動出力電圧振幅 |
ΔVout |
300 | 800 |
mVp-p |
|
|
入力ロジックレベルハイ |
VIH |
2.0 | VCC |
V |
|
|
入力ロジックレベルLow |
ヴィル |
0 | 0.8 |
V |
|
|
出力ロジックレベルハイ |
VOH |
VCC-0.5 |
VCC |
V |
|
|
出力ロジックレベルLow |
巻 | 0 | 0.4 |
V |
光学特性
|
パラメータ |
シンボル |
分 |
典型的な |
マックス |
ユニット |
注記 |
|
送信機 |
||||||
|
中心波長 |
λC |
1295 | 1325 |
ナノメートル |
1 | |
|
RMSスペクトル幅 |
λrms |
3.5 |
ナノメートル |
1 | ||
|
各レーンの平均発射パワー |
PAVG |
-6 | -0.5 |
+2.0 |
dBm |
|
|
光変調振幅(OMA) |
ポマ |
-5 | -0.5 |
+2.2 |
dBm |
1 |
|
2つのレーン間の発射力の差 |
Ptx、差分 |
5.0 |
dB |
|||
|
送信機および分散ペナルティ(TDP)、各レーン(最大) |
TDP |
2.9 |
dBm |
1 | ||
|
立ち上がり/立ち下がり時間 |
Tr/Tf |
30 | 追伸 | |||
|
消光比 |
救急外来 |
3.5 |
dB |
|||
|
相対強度ノイズ |
リン |
-128 |
dB/Hz |
|||
|
光リターンロス許容範囲 |
TOL |
20 |
dB |
|||
|
送信機反射率 |
RT |
-12 |
dB |
|||
|
送信機アイマスクマージン |
EMM |
10 |
% |
2 | ||
|
平均発射出力(送信機オフ、各レーン) |
ポフ |
|
-30 |
dBm |
||
|
送信機アイマスクの定義 {X1、X2、X3、Y1、Y2、Y3} |
{0.31,0.4,0.45, 0.34,0.38,0.4} |
|||||
|
受信機 |
||||||
|
中心波長 |
λC |
1295 |
1325 | ナノメートル | ||
|
ダメージ閾値 |
THd |
+3 |
dBm |
|||
|
過積載、各車線 |
楕円形 |
+2.5 |
dBm |
|||
|
OMAの各レーンにおける受信感度 |
特別教育 |
-11.35 |
dBm |
3 | ||
|
信号損失アサートしきい値 |
ロサ |
-30 |
dBm |
|||
|
信号損失デアサートしきい値 |
LOSD |
-12 |
dBm |
|||
|
LOSヒステリシス |
ロッシュ |
0.5 |
dB |
|||
|
光リターンロス |
オーラル |
-12 |
dBm |
|||
注:
1. リンク パフォーマンスを保証するには、送信機の波長、RMS スペクトル幅、および電力が OMA から TDP を引いた仕様を満たす必要があります。
2. アイ ダイアグラムは 1000 個の波形でテストされます。
3. PRBS 231 -1テストパターンで測定、@25.78Gb/s、BER<5*10 -5
デジタル診断機能
以下のデジタル診断特性は、特に指定がない限り、通常の動作条件に基づいて定義されます。
|
パラメータ |
シンボル |
分 | マックス | ユニット | 注記 |
|
温度モニターの絶対誤差 |
DMI_温度 |
-3 |
3 |
摂氏度 |
動作温度超過 |
|
供給電圧モニターの絶対誤差 |
DMI _VCC |
-0.1 |
0.1 |
V |
全動作範囲 |
|
チャネルRX電力モニター絶対誤差 |
DMI_RX |
-3 |
3 |
dB |
チャンネルごと |
|
チャネルバイアス電流モニター |
DMI_イバイアス |
-10% |
10% |
ミリアンペア |
チャンネルごと |
|
温度モニターの絶対誤差 |
DMI_温度 |
-3 | 3 |
摂氏度 |
動作温度超過 |
電源フィルタリング

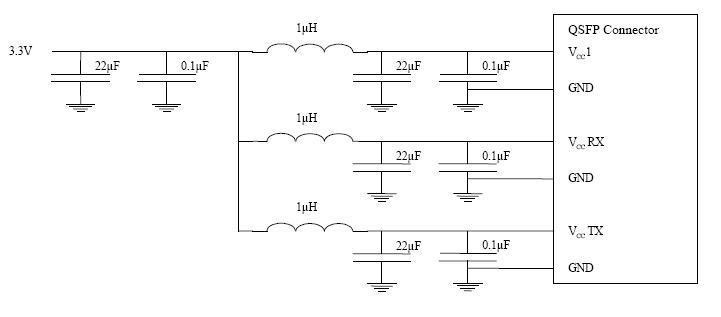

ホスト ボードでは、図 1 に示す電源フィルタリングを使用する必要があります。
図1. ホストボードの電源フィルタリング
光インターフェースレーンと割り当て

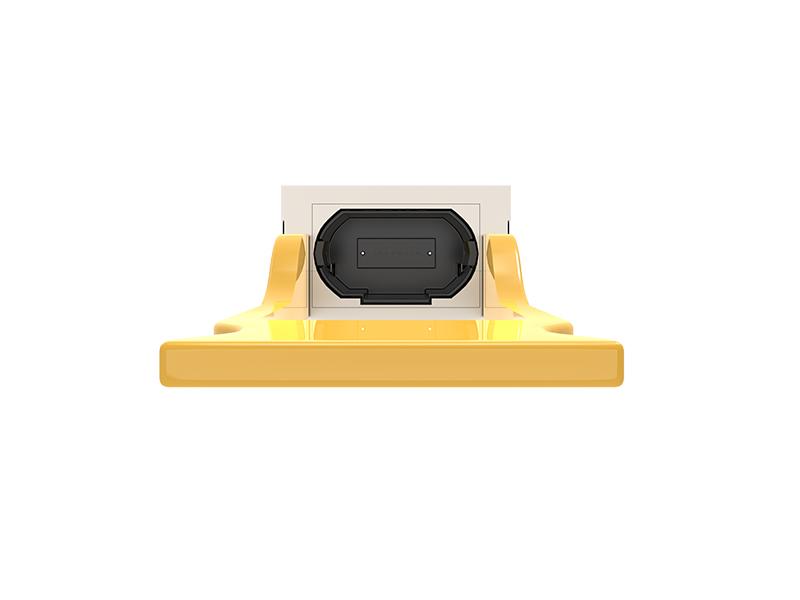

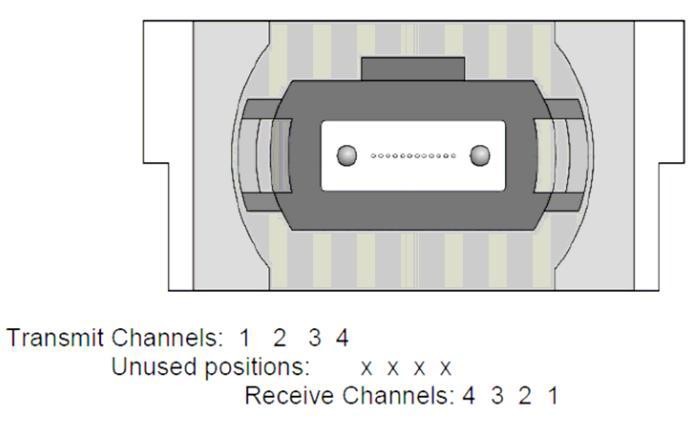

光インターフェースポートはオス型MPOコネクタです。図2に示すように、左側の4つのファイバー位置(キーを上にした状態)は、光送信信号(チャネル1~4)に使用されます。右側のファイバー位置は、光受信信号(チャネル4~1)に使用されます。中央の4つのファイバーは物理的に存在します。
F ig あなたの e 2. お pt 私 c アル R イース p t 1つの c l e 1つの n d C h 1つの んね l お r 私 エン た t 私 o n

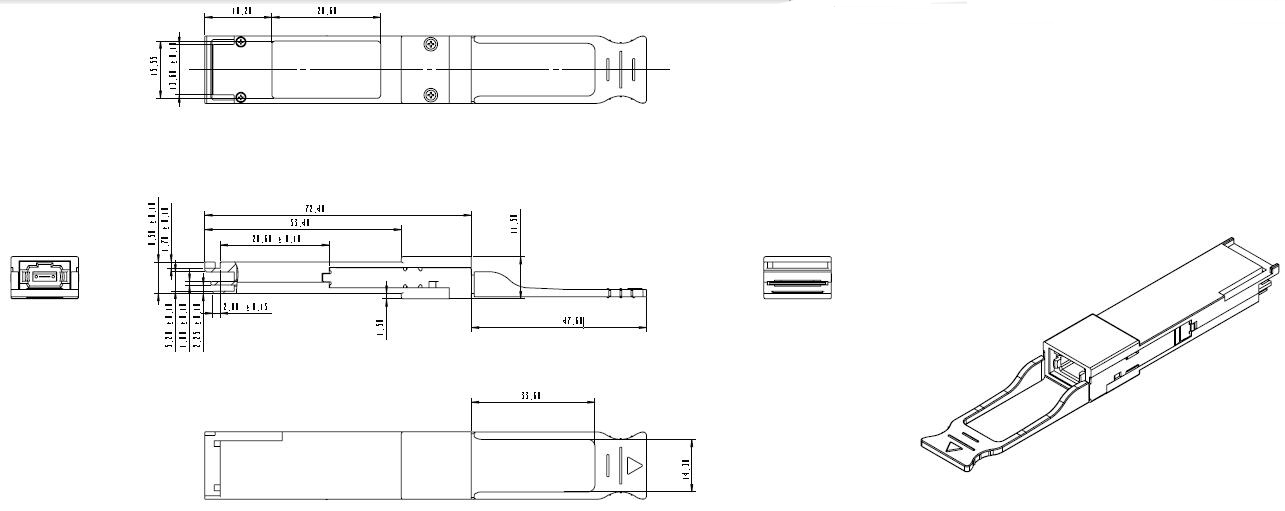

機械寸法

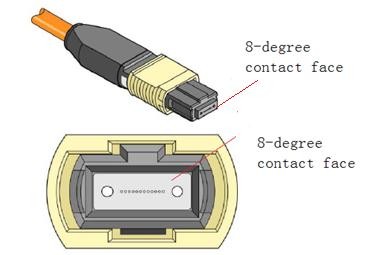

注意:MPO接続による反射を最小限に抑えるため、本製品には8度角度の端面を持つMPOレセプタクルが使用されています。図5に示すように、本製品には8度角度の端面を持つオス型MPOコネクタを使用してください。
静電気放電
このトランシーバは、MIL-STD-883、Method 3015.4 /JESD22-A114-A (HBM) に基づいて試験され、SFI ピンの ESD 閾値は 1kV、その他のすべての電気入力ピンの ESD 閾値は 2kV と規定されています。ただし、このモジュールの取り扱い時には、通常の ESD 対策を講じる必要があります。このトランシーバは ESD 保護パッケージで出荷されます。パッケージから取り出し、ESD 保護された環境でのみ取り扱ってください。
レーザーの安全性
本製品は、IEC 60825-1:2007に準拠したクラス1レーザー製品です。本製品は、2007年6月24日付レーザー通知第50号に基づく例外を除き、21 CFR 1040.10および1040.11に準拠しています。
ピンの割り当てと説明

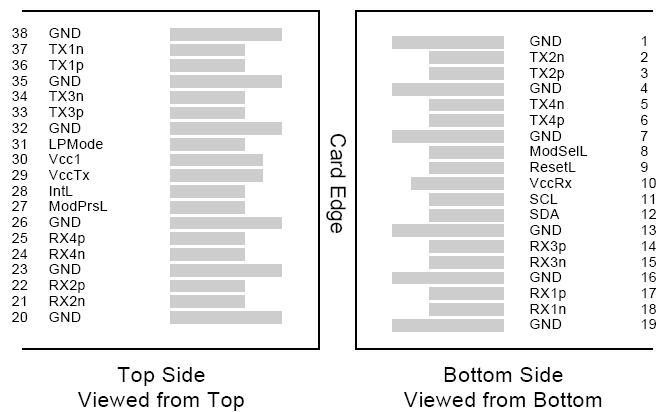

ピン割り当て
