OFQ212G10C-FP4 QSFP28光トランシーバは、4レーン25.78125Gデータレートで最大10kmの伝送距離を実現するように設計されています。3.3V DC電源を使用し、商用温度範囲で動作します。QSFP MSA、SFF-8436、SFF-8636、PSM4 MSAに準拠しています。デジタル診断機能はI2Cインターフェースを介して利用可能で、制御機能はホスト上のLVTTLインターフェースによって実現され、主にモジュール選択(ModSelL)、モジュールリセット(ResetL)、低電力モード(LPMode)が含まれます。このトランシーバには、通常DFBである4つのレーザーアレイ、4つのPINダイオードアレイ、4つのドライバーとTIA ICを個別に統合した高性能CDRが組み込まれています。差動AC結合のTxおよびRxデータインターフェースはCMLと互換性があります。

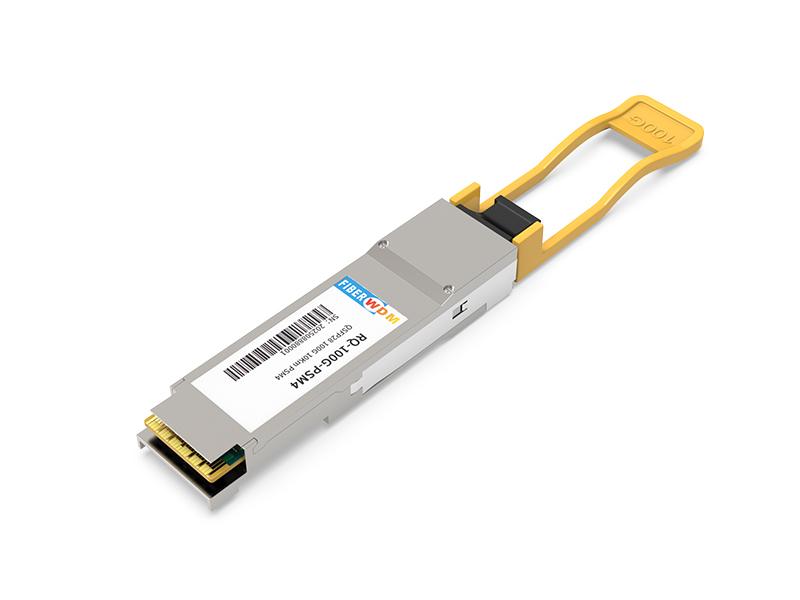

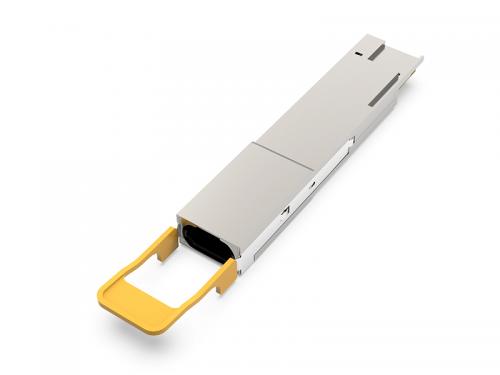

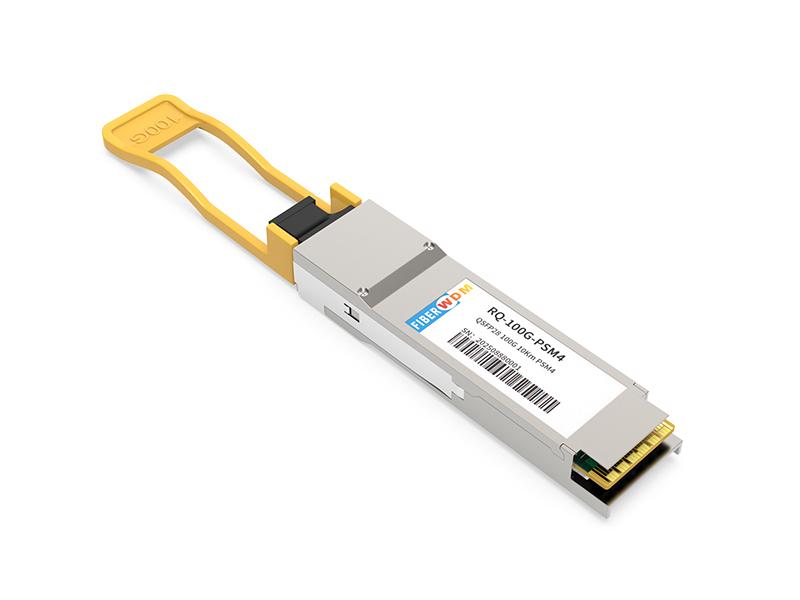

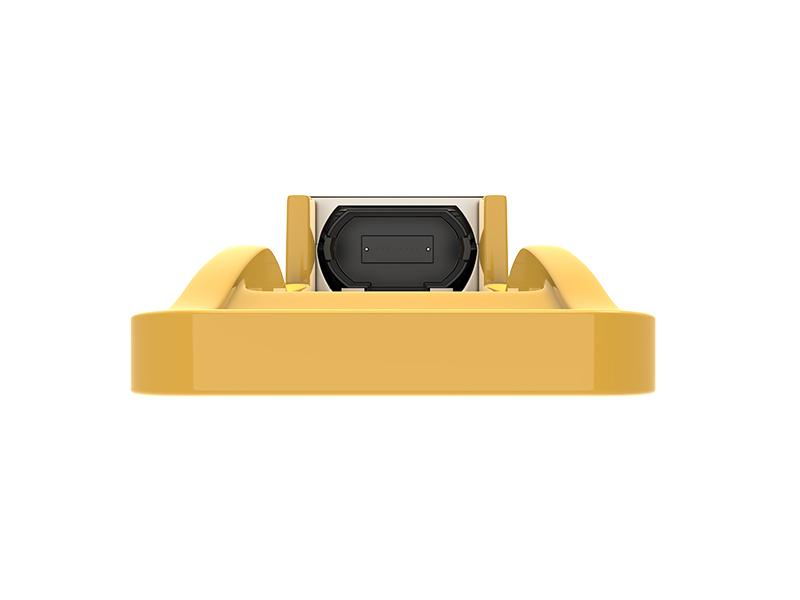

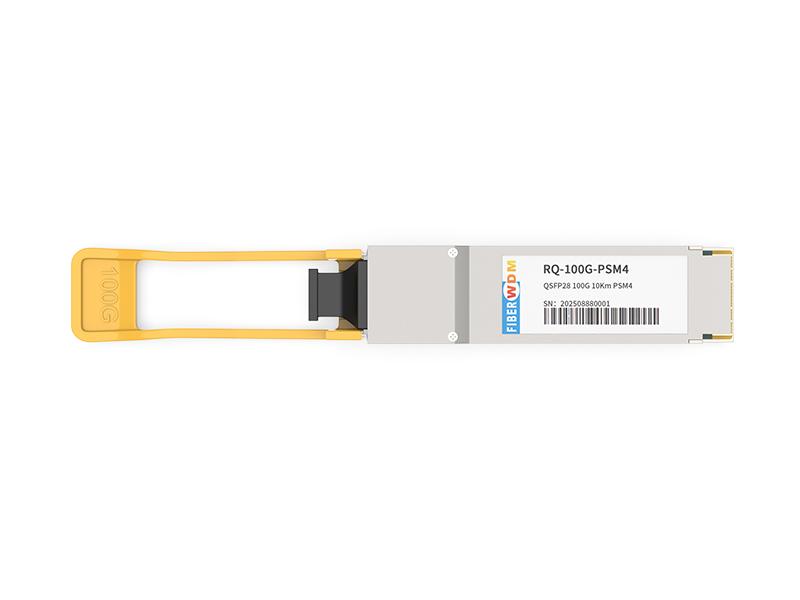

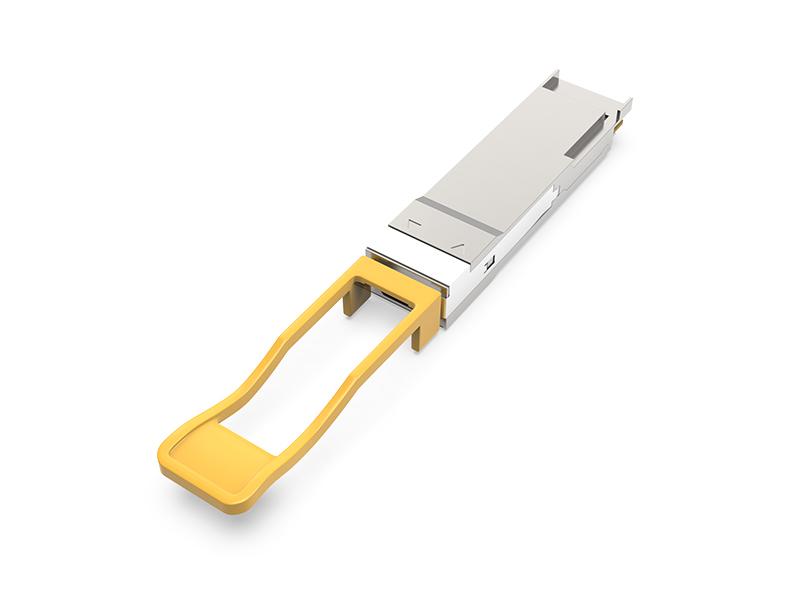

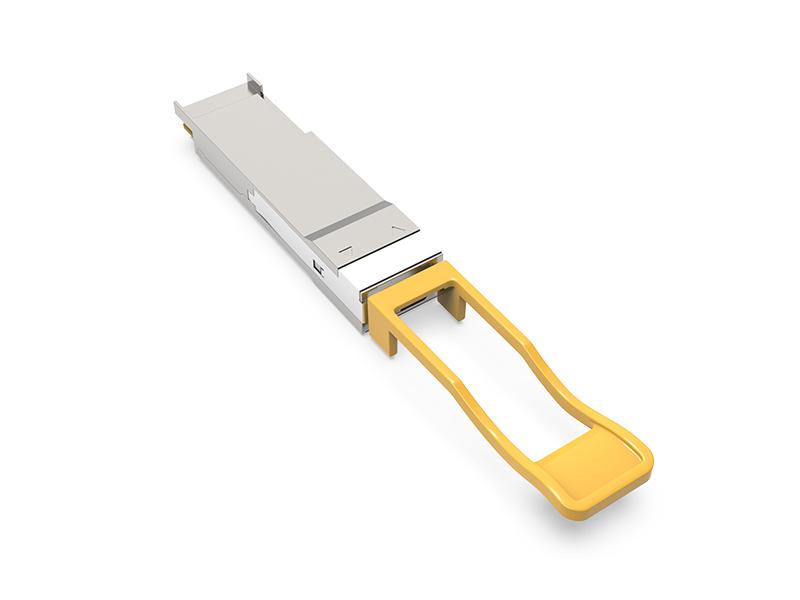

100G QSFP28 10km PSM4トランシーバー
絶対最大パラメータ
|
絶対最大定格(これらの定格を超えると、デバイスに回復不能な損傷が発生する可能性があります) |
|||||
|
パラメータ |
シンボル |
分 |
マックス |
ユニット |
注記 |
|
保管温度 |
ツグ |
-40 |
+95 |
℃ |
絶対最大定格を超えると、デバイスに回復不可能な損傷が発生する可能性があります。 このデバイスは、同時絶対最大定格の条件下で動作するようには設計されていません。そのような条件下では、デバイスに回復不能な損傷が発生する可能性があります。 |
|
ケース動作温度(商用) |
に |
0 | +70 |
℃ |
|
|
相対湿度 - 保管 |
RHS |
0 | 95 | % | |
|
相対湿度 - 動作時 |
ロー |
0 | 85 | % | |
|
供給電圧 |
VCC |
-0.3 | 3.6 | V | |
動作条件
|
推奨動作条件 |
|||||
|
パラメータ |
シンボル |
分 |
タイプ |
マックス |
ユニット |
|
ケース動作温度 |
Tケース |
0 |
+70 |
℃ |
|
|
DC電源電圧 |
VCC |
3.135 |
3.465 |
V |
|
|
モジュール供給電流 |
IIN |
1000 | ミリアンペア | ||
電気的特性
|
送信機の電気的特性 |
|||||
|
パラメータ |
シンボル |
分 |
タイプ |
マックス |
ユニット |
|
差動データ入力スイング |
車台番号 |
180 |
900 |
mV |
|
|
Tx差動入力インピーダンス |
ジン |
90 | 100 | 110 |
Ω |
|
Tx差動出力インピーダンス |
ゾウト |
45 | 50 | 55 |
Ω |
|
ResetL 無効電圧 |
ヴル |
2.0 |
Vcc+0.3 |
V |
|
|
ResetL 有効電圧 |
VrEN |
0 |
0.8 |
V |
|
|
ModSelL 無効電圧 |
Vm |
2.0 |
Vcc+0.3 |
V |
|
|
ModSelL 有効電圧 |
VmEN |
0 |
0.8 |
V |
|
|
受信機の電気特性 |
|||||
|
パラメータ |
シンボル |
分 |
タイプ |
マックス |
ユニット |
|
差動データ出力振幅 |
VOUT |
180 | 900 |
mV |
|
|
Rx差動出力インピーダンス |
ゾウト |
90 | 100 | 110 |
Ω |
|
IntLアサート電圧 |
ヴィント |
VCC-0.5 |
VCC+0.3 |
V | |
|
IntLデアサート電圧 |
VDInt |
0 |
+0.4 |
V | |
光学仕様
|
送信機光仕様 |
||||||
|
パラメータ |
シンボル |
分 |
タイプ |
マックス |
ユニット |
注記 |
|
信号速度|各レーン |
25.78125±100ppm |
Gbps |
||||
|
レーン波長 |
L0 |
1295 |
1310 |
1325 |
ナノメートル |
|
|
L1 |
1295 |
1310 |
1325 |
ナノメートル |
||
|
L2 |
1295 |
1310 |
1325 |
ナノメートル |
||
|
L3 |
1295 |
1310 |
1325 |
ナノメートル |
||
|
サイドモード抑制比 |
SMSR |
30 |
dB |
|||
|
総平均発射出力 |
プトル |
|
8.0 |
dBm |
||
|
平均発射力|各レーン |
平均 |
-9.4 | 2.0 |
dBm |
||
|
光変調振幅|各レーン |
OMA |
2.2 |
dBm |
1 | ||
|
送信機と分散ペナルティ|各レーン |
TDP |
2.9 |
dB |
|||
|
アイマスクの座標: X1、X2、X3、Y1、Y2、Y3 |
|
{0.31、0.4、0.45、0.34、0.38、0.4} |
|
2 | ||
|
OFF送信機の平均発射電力|各レーン |
|
-30 |
dBm |
|||
|
消光比 |
救急外来 |
3.5 |
dB |
|||
|
スペクトル幅|20dB |
|
1 |
ナノメートル |
|||
|
送信機反射率 |
|
-12 |
dB |
|||
|
光リターンロス許容範囲 |
|
20 |
dB |
|||
注記:
|
受信機の光仕様 |
||||||
|
パラメータ |
シンボル |
分 |
タイプ |
マックス |
ユニット |
注記 |
|
車線あたりの信号速度 |
25.78125±100ppm |
Gbps |
||||
|
レーン波長 |
L0 |
1295 |
1310 |
1325 |
ナノメートル |
|
|
L1 |
1295 |
1310 |
1325 |
ナノメートル |
||
|
L2 |
1295 |
1310 |
1325 |
ナノメートル |
||
|
L3 |
1295 |
1310 |
1325 |
ナノメートル |
||
|
ダメージ閾値|各レーン |
THd |
3.0 |
dBm |
1 | ||
|
平均受信電力|各レーン |
-12.66 |
2.0 |
dBm |
|||
|
受信機の反射率 |
-26 |
dB |
||||
|
感度OMA|各レーン[1] |
セン |
-12.5 |
dBm |
2 | ||
|
ストレスを受けた受信感度 (OMA)、各レーン |
-8.8 |
dBm |
||||
|
LOSアサート |
ロサ |
-15.5 |
||||
|
LOS アサート解除 |
LOSD |
-13.5 |
||||
|
LOSヒステリシス |
ロッシュ |
0.5 | 3 | |||
|
垂直眼閉鎖ペナルティ |
VECP |
1.9 |
dB |
3 | ||
|
ストレスアイJ2ジッター |
J2 |
0.27 |
UI |
|||
|
ストレスドアイJ4ジッター |
J4 |
0.39 |
UI |
|||
注記:
1. 受信機は、1レーンにおいてこの電力レベルの変調光入力信号に連続的にさらされても、損傷を受けることなく耐えられるものとする。受信機は、この入力電力で正常に動作する必要はありません。
2. BER = 5e-5 BER の受信機入力での適合性テスト信号を使用して測定されました。
3. 垂直アイ閉鎖ペナルティとストレスドアイジッタは、ストレスド受信機の感度を測定するための試験条件であり、受信機の特性ではありません。
デジタル診断
|
監視インターフェース |
||||
|
パラメータ |
シンボル |
スペック |
ユニット |
状態/備考 |
|
温度 |
テ |
+/-3 |
°C |
|
|
電圧 |
VCC |
+/-5% |
V |
|
|
IBias |
バイアス |
+/-10% |
ミリアンペア |
|
|
処方電力 |
Rx-pwr |
+/-2 |
dBm |
|
|
送信電力 |
送信電力 |
+/-2 |
dBm |
|
メモリマップ
PINの割り当て
モッドセル
ModSelLは入力ピンです。ホストによってLowに保持されている場合、モジュールは2線式シリアル通信コマンドに応答します。ModSelLを使用すると、単一の2線式インターフェースバス上で複数のQSFPモジュールを使用できます。ModSelLがHighの場合、モジュールはホストからの2線式インターフェース通信に応答または確認応答しません。ModSelL信号入力ノードは、モジュール内でHigh状態にバイアスされている必要があります。競合を避けるため、ホストシステムは、QSFPモジュールが選択解除された後、ModSelLのデアサート時間内に2線式インターフェース通信を試行してはなりません。同様に、ホストは、新しく選択されたモジュールと通信する前に、少なくともModSelLのアサート時間の間待機する必要があります。上記のタイミング要件が満たされている限り、異なるモジュールのアサート期間とデアサート期間は重複しても構いません。
リセットL
QSFPモジュールでは、ResetLピンをVccにプルダウンする必要があります。ResetLピンが最小パルス長(t_Reset_init)よりも長く低レベルになると、完全なモジュールリセットが開始され、すべてのユーザーモジュール設定がデフォルト状態に戻ります。モジュールリセットアサート時間(t_init)は、ResetLピンの低レベルが解除された後の立ち上がりエッジで開始されます。リセット(t_init)の実行中、モジュールがリセット割り込みの完了を示すまで、ホストはすべてのステータスビットを無視する必要があります。モジュールは、Data_Not_ReadyビットをネゲートしたIntL信号をポストすることで、この完了を示します。電源投入時(ホットインサーションを含む)には、モジュールはリセットを必要とせずに、このリセット割り込みの完了をポストする必要があることに注意してください。
モッドPrsL
ModPrsLはホストボード上のVcc_Hostにプルアップされ、モジュール内では接地されています。ModPrsLは、モジュールがホストコネクタに挿入されると「Low」にアサートされ、モジュールがホストコネクタから物理的に切断されると「High」にデアサートされます。
国際
IntLは出力ピンです。「Low」の場合、モジュールの動作障害の可能性、またはホストシステムにとって重大なステータスを示します。ホストは2線式シリアルインターフェースを使用して割り込みの発生源を特定します。IntLピンはオープンコレクタ出力であり、ホストボード上でホスト電源電圧に接続する必要があります。
LPモード
QSFPモジュールでは、LPModeピンをVccにプルアップする必要があります。この機能は、LPModeピンと、Power_over-rideおよびPower_setソフトウェア制御ビット(アドレスA0h、バイト93、ビット0,1)の組み合わせによって制御されます。モジュールには、低電力モードと高電力モードの2つのモードがあります。高電力モードは、4つの電力クラスのいずれかで動作します。モジュールが低電力モードの場合、最大消費電力は1.5Wです。これにより、高電力モジュールを冷却できないホストが誤って挿入された場合に保護されます。
モジュールの 2 線シリアル インターフェイスとすべてのレーザー安全機能は、この低電力モードで完全に動作する必要があります。モジュールは、この低電力モードでもリセット完了割り込みをサポートする必要があります。拡張識別子ビット (ページ 00h、バイト 129 ビット 6 ~ 7) が 1.5W を超える消費電力を示しており、モジュールが低電力モードの場合、上記の機能を維持しながら消費電力を 1.5W 未満に低減する必要があります。低電力を実現する正確な方法は指定されていませんが、この状態では Tx または Rx のいずれか、または両方が動作しない可能性があります。拡張識別子ビット (ページ 00h、バイト 129 ビット 6 ~ 7) が消費電力が 1.5W 未満であることを示している場合、モジュールは、低電力モードか高電力モードかに関係なく、完全に機能します。
LPModeピンがHigh状態、またはPower_over-rideビットがHigh状態でPower_setビットもHigh状態の場合、モジュールは低電力モードになります。LPModeピンがLow状態、またはPower_over-rideビットがHigh状態でPower_setビットがLow状態の場合、モジュールは高電力モードになります。Power_over-rideビットのデフォルト状態はLowであることに注意してください。
電気インターフェース

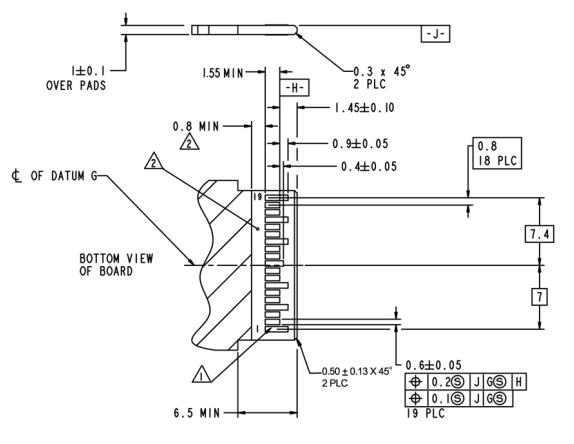

推奨PCBレイアウト

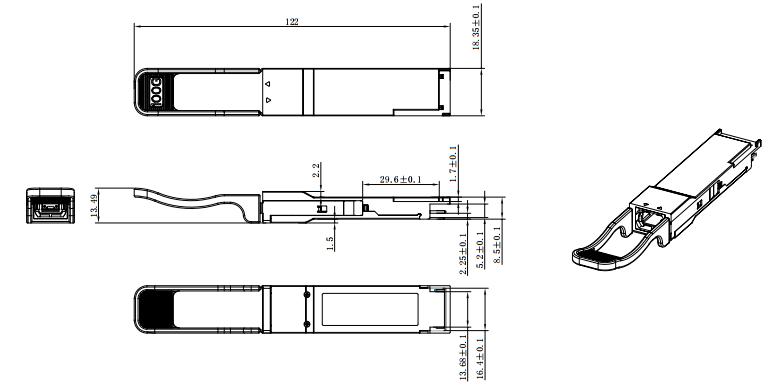

機械寸法
注:
1、許容差:+/- 0.1mm。
2、その他はSFF-8661または顧客仕様に準拠します。
3、ファイバーコネクタ仕様に応じた光ポート。
取り扱い上の注意:
このデバイスは静電放電(ESD)による損傷を受けやすいため、静電気のない環境を強く推奨します。適切なESD手順に従ってください。
レーザーの安全性:
レーザー機器から放射される放射線は、人体に有害な影響を与える可能性があります。直接的または間接的に放射線に目をさらさないようにしてください。
知らせ:
このページの情報は製品の目標仕様を含んでおり、予告なく変更される場合があります。
製品の更新、仕様の変更、サンプルの入手可能性、生産リリース日については、Litecore 営業オフィスにお問い合わせください。
