RQ-100GDO60-XXXXシリーズのシングルモードトランシーバーモジュールは、標準G.652シングルモード光ファイバー(SMF)を介して最大60kmの距離でマルチチャネル100GbE伝送を行うように設計されています。このトランシーバーは、CW-WDM MSAで規定されている1295.56nmから1312.58nmまでの公称DWDM波長で100Gbpsのデータレートで動作します。このモジュールは、4チャネルの25Gbps(NRZ)電気入力データを1チャネルの100Gbps(PAM4)光信号に変換でき、また、1チャネルの100Gbps(PAM4)光信号を4チャネルの25Gbps(NRZ)電気出力データに変換できます。モジュールの電気インターフェースは、OIF CEI-28G-VSRおよびQSFP28 MSAに準拠しています。このモジュールは、都市アクセスネットワークおよびコアネットワークのDWDMネットワーク機器に導入するように設計されています。

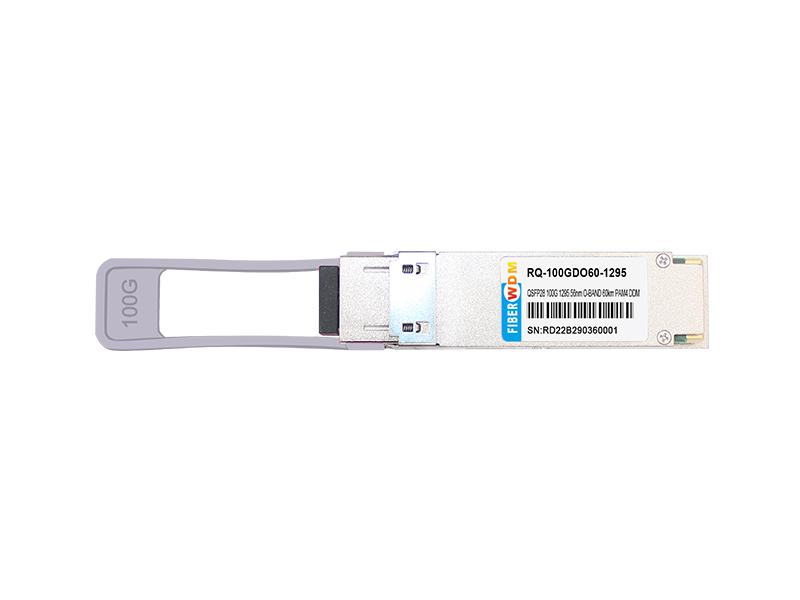

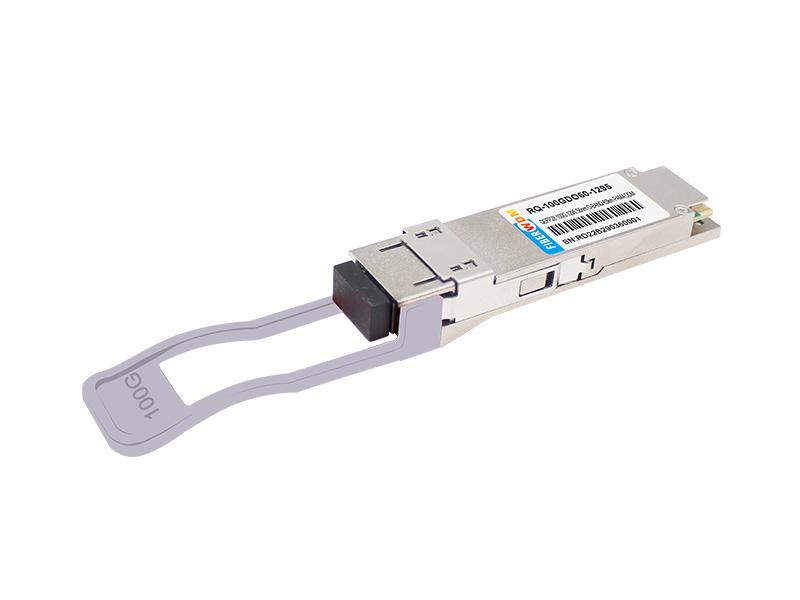

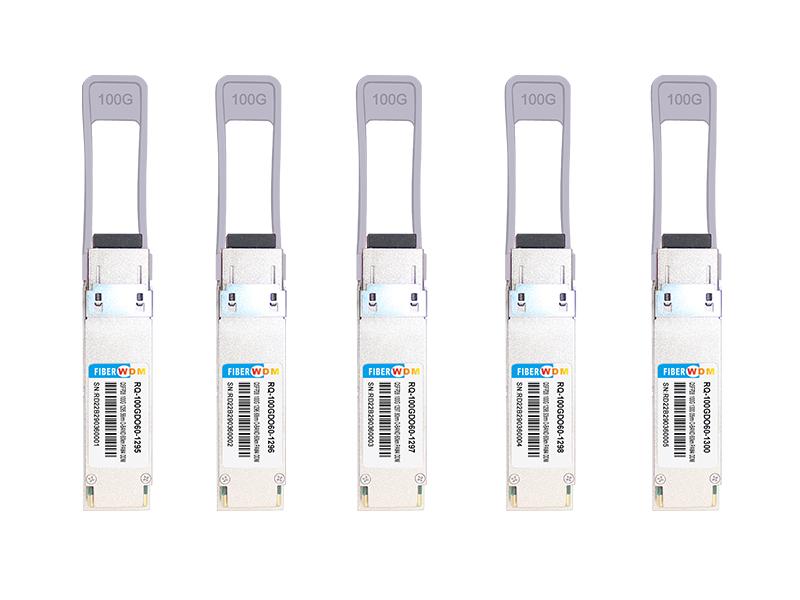

QSFP28 100G Oバンド DWDM 60KM SM LCトランシーバー
注文情報
| 部品番号 | データレート | ファイバ | 距離×3 | インタフェース | 温度 |
| RQ-100GDO60-XXXX*2 | 100Gbps | SMF | 60km | LC | 0~+70℃ |
*1:最新の認証情報については、FIBERWDMにお問い合わせください。

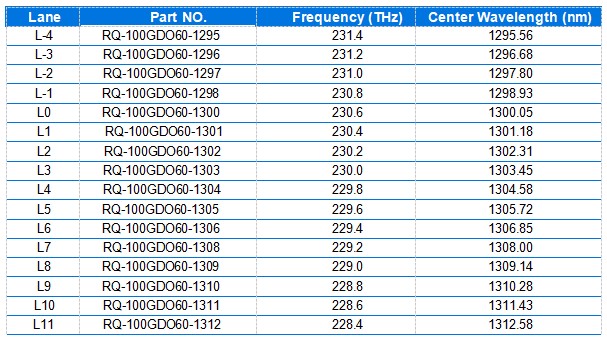

*2: XXXXはCW-WDM MSAで規定されているOバンドDWDM波長範囲を指します。詳細な中心波長情報については、以下の表を参照してください。
*3: G.652 SMF を超える。
XXXチャンネルとは、以下の表を指します。

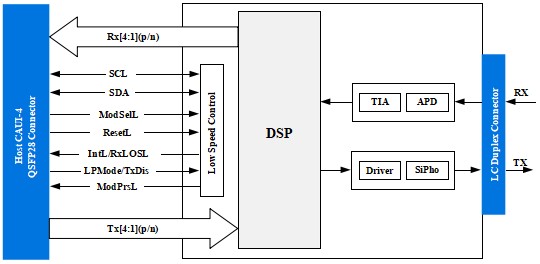

図1:トランシーバーブロック図
簡略化のため、1つのチャネルi(i=1, 2, 3, 4)のみを表示しています。

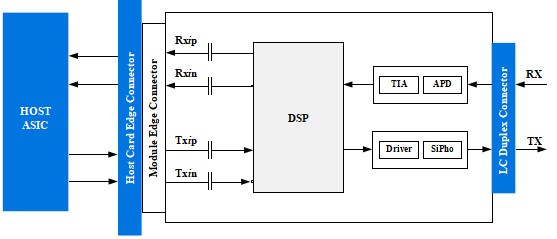

図2:アプリケーション参照図
図1に示すように、トランシーバの送信経路には、4x25GbpsのCAUI-4電気入力、統合型電気マルチプレクサ、SiPhoドライバ、診断モニタ、MZ変調器の制御およびバイアス回路、そしてシングルモードレーザー光源が含まれています。統合型電気マルチプレクサは、4チャンネルの25Gbps(NRZ)電気入力データを1チャンネルの100Gbps(PAM4)光信号に変換します。
図1に示すように、トランシーバの受信経路には、APD、トランスインピーダンスアンプ(TIA)、統合型デマルチプレクサ、および4x25GbpsのCAUI-4準拠電気出力ブロックが含まれています。統合型デマルチプレクサは、100Gbps(PAM4)の光信号1チャネルを、25Gbps(NRZ)の電気出力データ4チャネルに変換します。
QSFP28モジュールとホストASIC間のインターフェースを図2に示す。高速信号線は内部でAC結合されており、電気入力は内部で100Ωの差動インピーダンスに終端されている。送信機および受信機のすべての電気チャネルは、IEEE 802.3cdに準拠したCAUI-4仕様に準拠している。
このモジュールには、制御およびステータス用の低速信号として、ModSelL、ResetL、LPMode/TxDis、ModPrsL、IntL/RxLOSLが備わっています。さらに、3.3V LVTTLに対応した業界標準の2線式シリアルインターフェースも搭載されています。制御信号インターフェースの定義およびシリアルインターフェースメモリのレジスタについては、「制御インターフェースとメモリマップ」のセクションで詳しく説明します。
電流サージや過電圧にさらされると、トランシーバーモジュールが即座に損傷する可能性があります。静電気放電に敏感な機器の通常動作に関する注意事項を遵守するとともに、絶対最大定格で定められた条件への曝露を制限するよう注意してください。
ポートプラグが挿入されていない限り、光コネクタは露出したままになりますので、常に保護に注意してください。各モジュールには、光ポートを保護するためのポートガードプラグが装備されています。光ファイバーが挿入されていないときは、常に保護プラグを取り付けてください。光ファイバーを挿入する前に、コネクタの汚れによるモジュール光ポートの汚染を防ぐため、光ファイバーコネクタの端を清掃することをお勧めします。汚染が発生した場合は、標準的なLCポートクリーニング方法を使用してください。
絶対最大定格表を超えると、機器に永久的な損傷を与える可能性があります。これはあくまでも強調された定格値であり、これらの条件またはその他の条件下において、本技術仕様の仕様を超える機器の機能動作を保証するものではありません。絶対最大定格での長期運転は、機器の信頼性に影響を与えます。

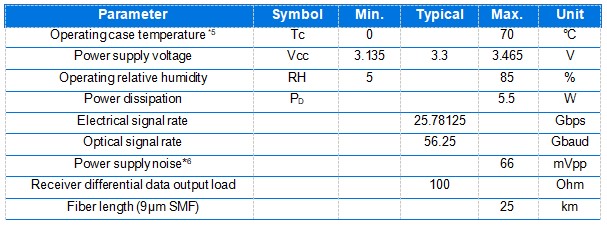

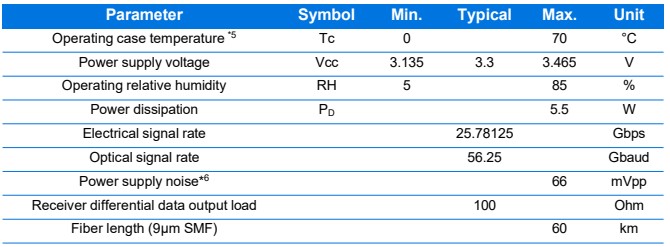

推奨動作条件を超える動作については、光学特性および電気特性は規定されておらず、信頼性も保証されません。また、そのような動作を長時間続けると、モジュールが損傷する可能性があります。
*4:電源仕様、瞬間電流、持続電流、定常電流は、QSFP28 MSA電源分類に準拠しています。
*5:ケース温度測定の位置を図9に示す。
*6:電源ノイズは、モジュールと推奨フィルタを装着した状態で、推奨電源フィルタのホスト電源側における周波数範囲でのピークツーピークノイズ振幅として定義されます。ピークツーピークノイズを含む電圧レベルは、関連する電源の推奨動作範囲に制限されます。推奨電源フィルタについては、図7を参照してください。

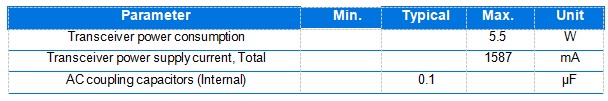

一般的な電気的特性
特に明記されていない限り、以下の特性は推奨される動作条件下で定義されます。

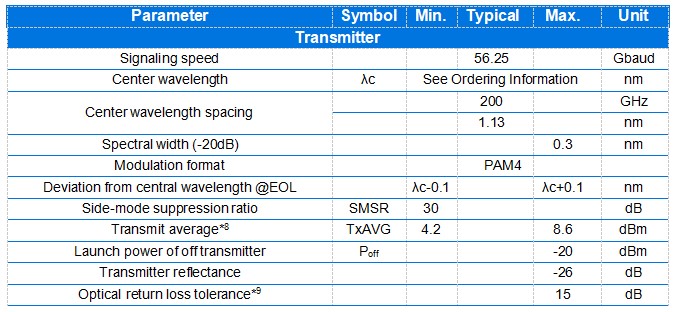

TP2テストポイントにおける光学特性
*8:平均送信電力(最小値)は参考値であり、信号強度の主要な指標ではありません。この値より低い送信電力の送信機は規格に適合しませんが、この値より高い送信電力でも規格に適合しているとは限りません。
*9:送信機の反射率は、送信機を正面から見たときの反射率として定義されます。

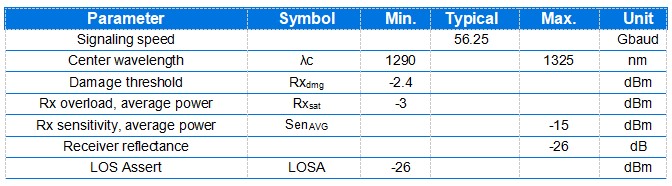

TP3テストポイントにおける光学特性

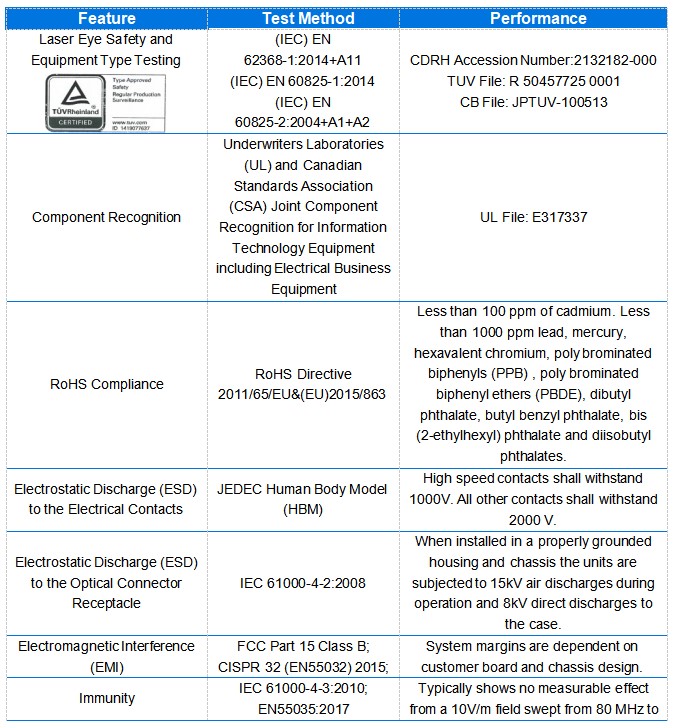

規制遵守表
