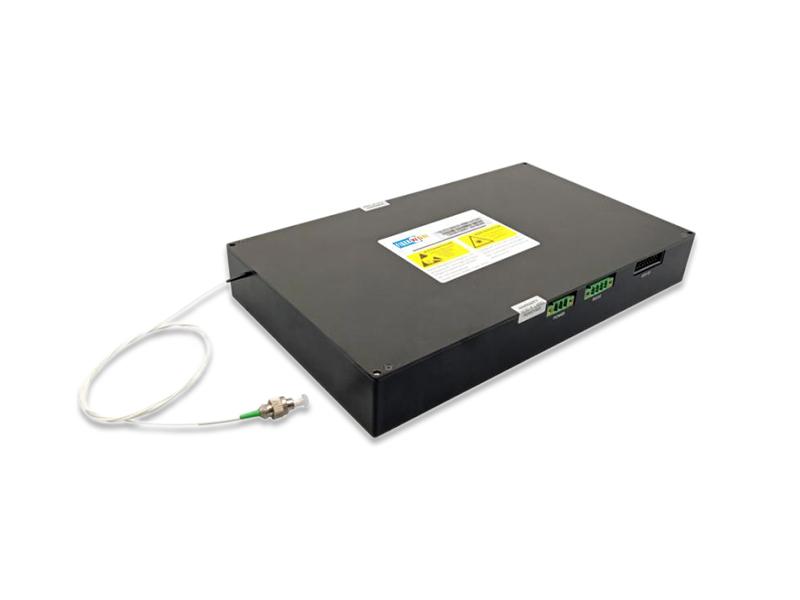

DTS Integrated Module
DTS統合モジュール

DTS統合モジュール

特徴

  • 内蔵DAQ:温度を直接出力
  • 検知距離：25km(SM)、15km(MM)、5km(高精度)
  • 顧客の研究開発サイクルを短縮
今すぐお問い合わせ ダウンロード
  • 製品詳細

DTS統合モジュール

分散温度ファイバーセンシング（DTS）モジュールは、ラマン散乱原理に基づき、単一の光ファイバーを伝送として使用し、光ファイバー内のストークス光と反ストークス光の温度に対する感度の異なる温度分解能を採用しています。電力、ケーブル温度監視、石油およびガスパイプラインの温度測定と検出、地下鉄、トンネル、建物などの火災検知に広く使用されています。

ファイバーWDM 分散型光ファイバー温度センシング分野向けに、データ収集カードを搭載したDTS統合モジュールを発売しました。DTSラマン光源、WDM、APD、データ収集カードを内蔵し、ネットワークポートから直接温度情報を出力します。このモジュールは高度に統合されており、小型で高い信頼性を備えています。

特徴

  • 内蔵DAQ:温度を直接出力
  • 検知距離：25km(SM)、15km(MM)、5km(高精度)
  • 顧客の研究開発サイクルを短縮

アプリケーション

  • 電源ケーブルの温度監視
  • 石油・ガスパイプラインの温度測定
  • 油田化学火災検知
  • 地下鉄、トンネル、建物の火災検知

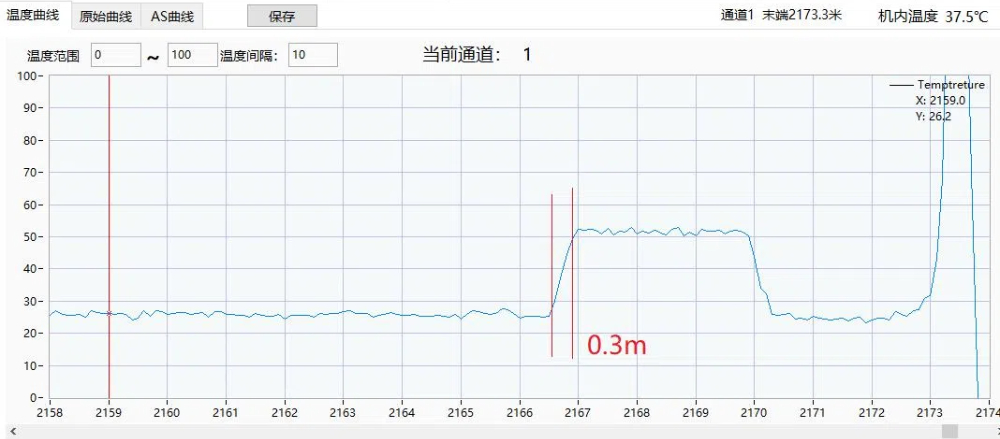

空間解像度

DTS Integrated Module

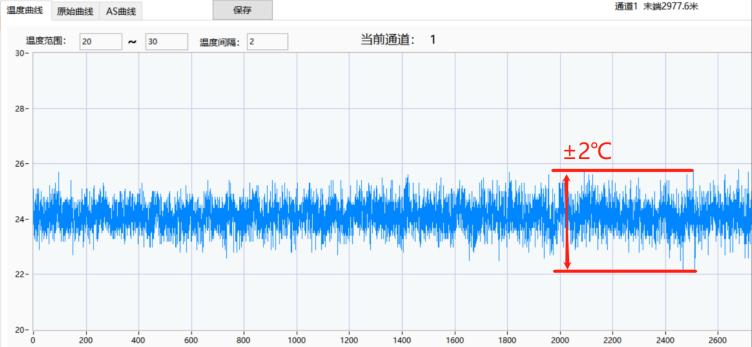

温度精度

DTS Integrated Module

製品仕様

パラメータ マルチモード 高精度 シングルモード ユニット

モデル

FW-DTS-15-1.0

FW-DTS-05-0.3

FW-DTS-25-5.0

-

最大検知距離

15 5 25 キロ

サンプリング解像度

0.4 0.1 0.4 メートル

空間解像度

1.0 0.3 5 メートル

位置精度

2 0.4 5.0 メートル

測定時間

6 6

180～300

s

温度精度

±2 ±3 ℃

繊維の種類

MM SM -

温度分解能

0.1 ℃

温度範囲

-20 ～ +120

℃

注: 1)ユニットは1*4や1*8などの光スイッチで使用できます。

2)特殊な光ファイバーによる広い温度測定範囲

パラメータ

インジケータ

述べる

電気

電源

DC +12V/GND

消費電力

25W未満

フル温度

機械

寸法

250×150×35mm

ピグテールタイプ

62.5μm MM/SM

カスタマイズ

コミュニケーション

出力

RS485

モドバス

RJ45

UDP/TCP-IP

インタフェース

出力温度

パラメータ

分

マックス

ユニット

動作温度

-10 +50 ℃

保管温度

-40 +70 ℃

相対湿度

5 90 %

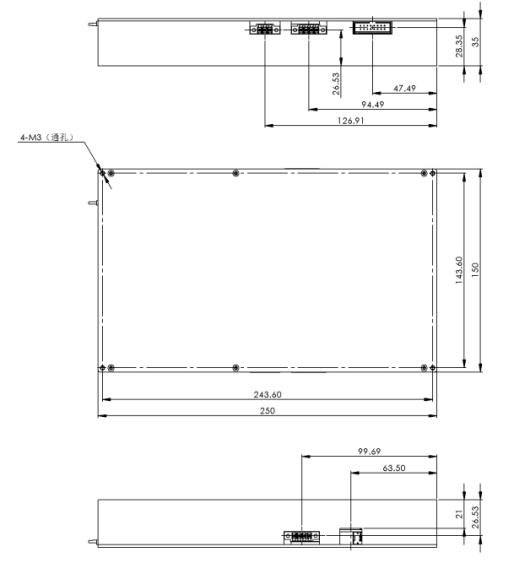

機械

DTS Integrated Module

ご注文情報やカスタムソリューションについては、下記までお問い合わせください。 sales@fiberwdm.com

この製品について知りたいですか?

送信 メッセージ
伝言を残す

あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください

  • 主題 : DTS統合モジュール

関連製品

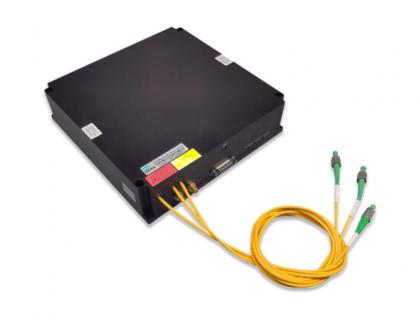

DAS Integrated Optical Module（Raman） DAS集積光モジュール（ラマン）
特徴 高度に統合された（UNL、AOM、EDFA、BPD、RAMAN） 動作温度：-10～50℃ 高い信頼性と安定性 柔軟な制御モード シングル/デュアルチャネル
続きを読む

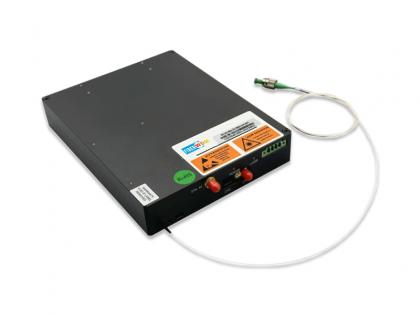

DAS Integrated Optical Module DAS統合光モジュール
分布光ファイバー音響センシング（DAS）は、位相OTDRの原理に基づき、単一の通常の光ファイバーを伝送として使用し、ファイバー内のレイリー散乱光を検出して位相と周波数情報を取得し、音、振動などの信号の検出を実現します。石油、ガスパイプライン、境界セキュリティ、高速鉄道輸送などの分野で広く使用されています。 FIBERWDMは、分布型光ファイバ音響センシング分野において、自社開発の超狭線幅レーザー（線幅
続きを読む

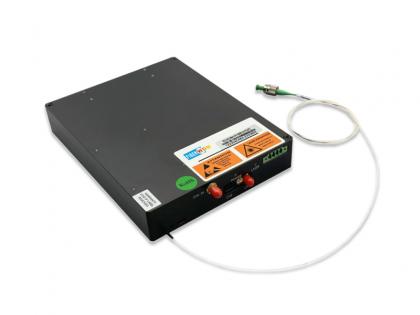

DVS Integrated Optical Module DVS統合光モジュール
特徴 高度に統合された（UNL、AOM、EDFA、検出器） 動作温度：-15～55℃ 高い信頼性と安定性 柔軟な制御モード シングル/デュアルチャネル
続きを読む
Atmospheric Coherent Detection LiDAR Pulsed Light Source 大気コヒーレント検出LiDARパルス光源
特徴 高パルスエネルギー：300uJ パルス幅:100~800ns(調整可能) パルスパラメータ内蔵、ワンタッチ起動 高度な統合、小型、軽量
続きを読む

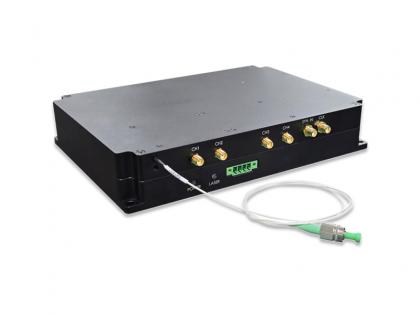

250MSps Dual-channel High-speed Data Acquisition Card 250MSps デュアルチャンネル高速データ収集カード
