DAS Integrated Optical Module
DAS統合光モジュール DAS統合光モジュール DAS統合光モジュール DAS統合光モジュール DAS統合光モジュール

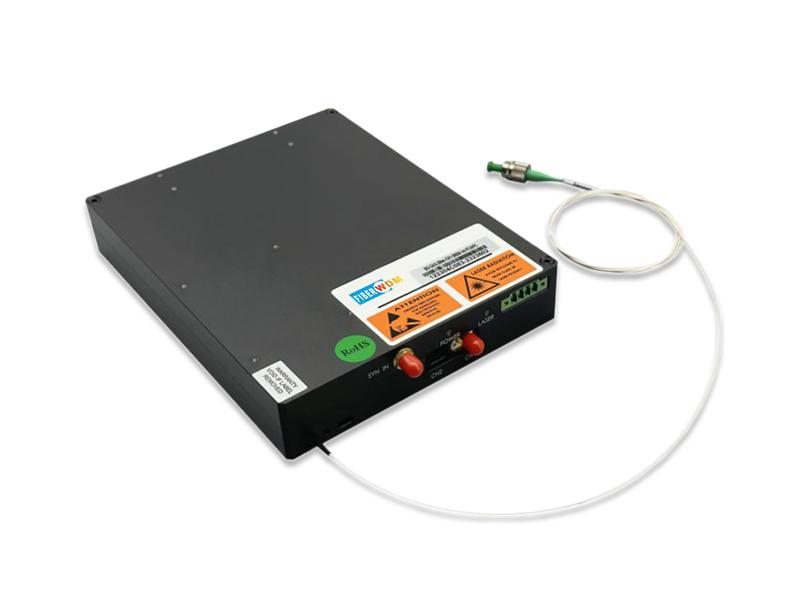

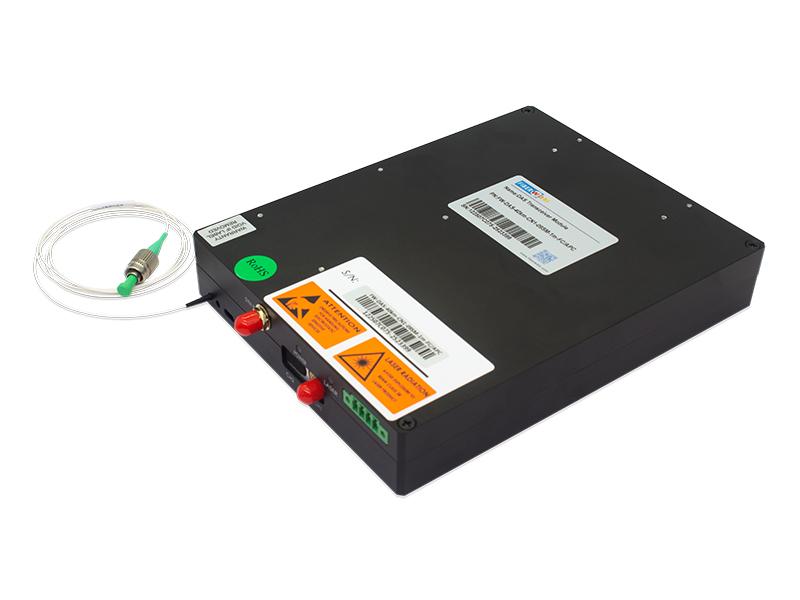

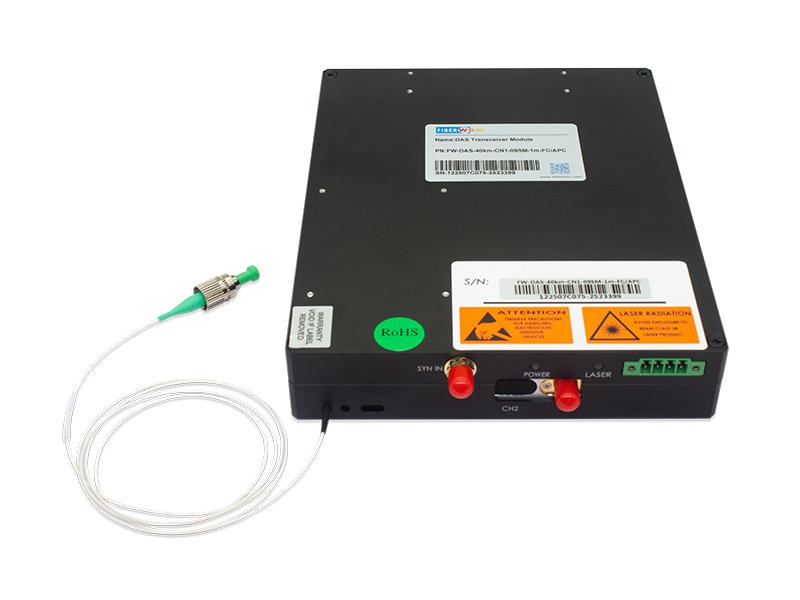

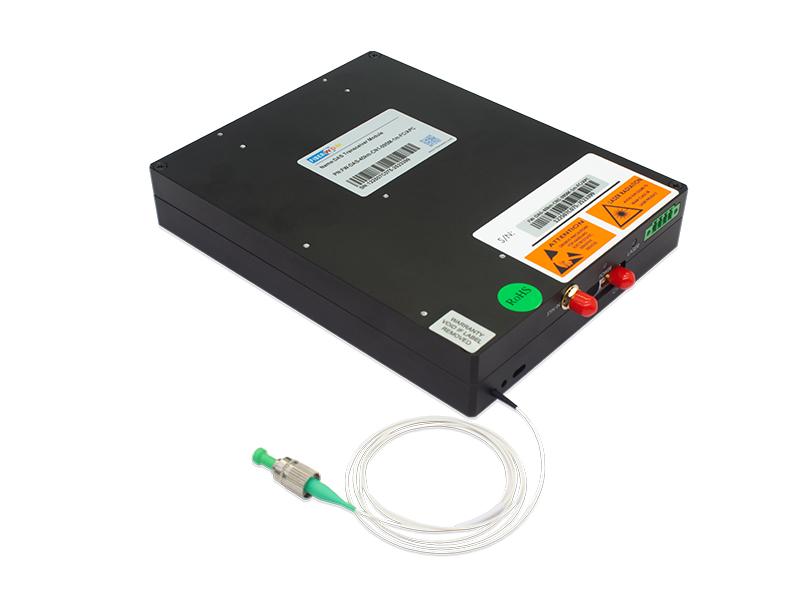

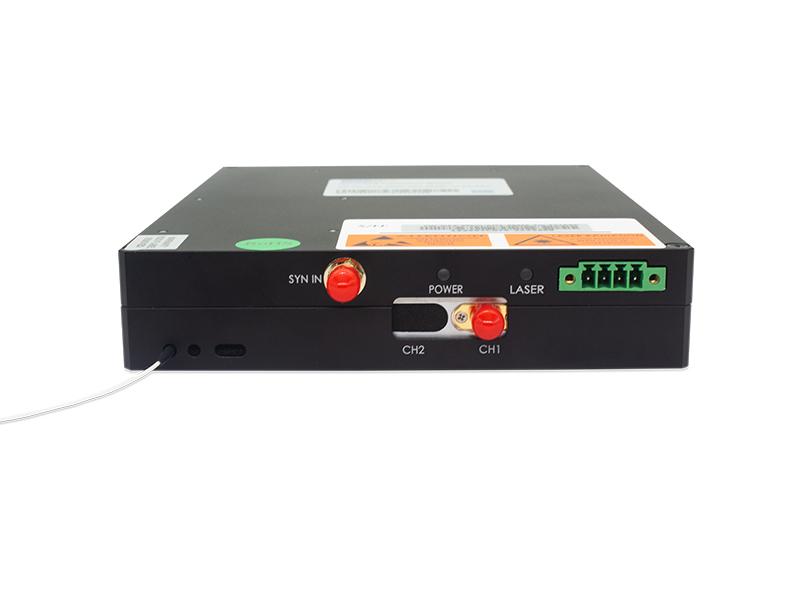

DAS統合光モジュール

分布光ファイバー音響センシング（DAS）は、位相OTDRの原理に基づき、単一の通常の光ファイバーを伝送として使用し、ファイバー内のレイリー散乱光を検出して位相と周波数情報を取得し、音、振動などの信号の検出を実現します。石油、ガスパイプライン、境界セキュリティ、高速鉄道輸送などの分野で広く使用されています。

FIBERWDMは、分布型光ファイバ音響センシング分野において、自社開発の超狭線幅レーザー（線幅<3KHz）、80M_AOM、パルス増幅器、バランス型光検出器を統合したDAS統合モジュールを発表しました。このモジュールは高度に統合されており、小型で高い信頼性を備えています。

今すぐお問い合わせ ダウンロード
  • 製品詳細

DAS統合光モジュール

特徴

  • 高度に統合された（UNL、AOM、EDFA、BPD）
  • 動作温度：-15～55℃
  • 高い信頼性と安定性
  • 柔軟な制御モード
  • シングル/デュアルチャネル

アプリケーション

  • 石油・ガスパイプライン
  • 境界セキュリティ
  • 高速鉄道交通
  • 電源ケーブル

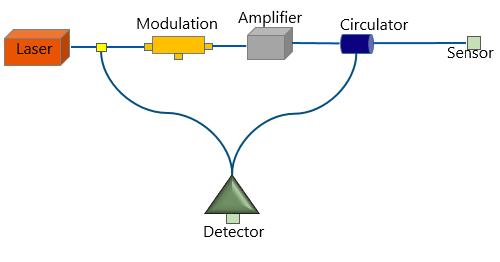

光路

DAS optical module

製品仕様

製品モデル: FW-DASXXX

パラメータ

分

標準

マックス

ユニット

検知距離

- 20 40 キロ

中心波長

-

1550.12

ナノメートル

線幅

- - 3

1000 kHz

パルス幅

60 100 -- ns

繰り返し率

- 2 20

キロヘルツ

ピークパルス光パワー

- 23 30

dBm

入力インピーダンス

- 50 -

オーム

シフト周波数

- 80 -

MHz

波長

800～1700

ナノメートル

得

3万

V/A

カップリングモード

交流

-

帯域幅

100

MHz

変調モード

外部の

-

注:1)シングルチャネルとデュアルチャネルを選択できます。XXX: 348-シングルチャネル、349-デュアルチャネル

2)尾部における信号対雑音比は4dBである

P パラメータ インジケータ 述べる

電気

電源

DC +12V/GND

消費電力

24W未満

フル温度

機械

寸法

180×140×30mm

ピグテールタイプ

SMF

コミュニケーション

コネクタ

4ピン

レベル

RS232

インタフェース

パラメータの読み取りと設定

パラメータ

分

マックス

ユニット

動作温度

-15

+55 ℃

保管温度

-20

+70

℃

関連する湿度

5

95

%

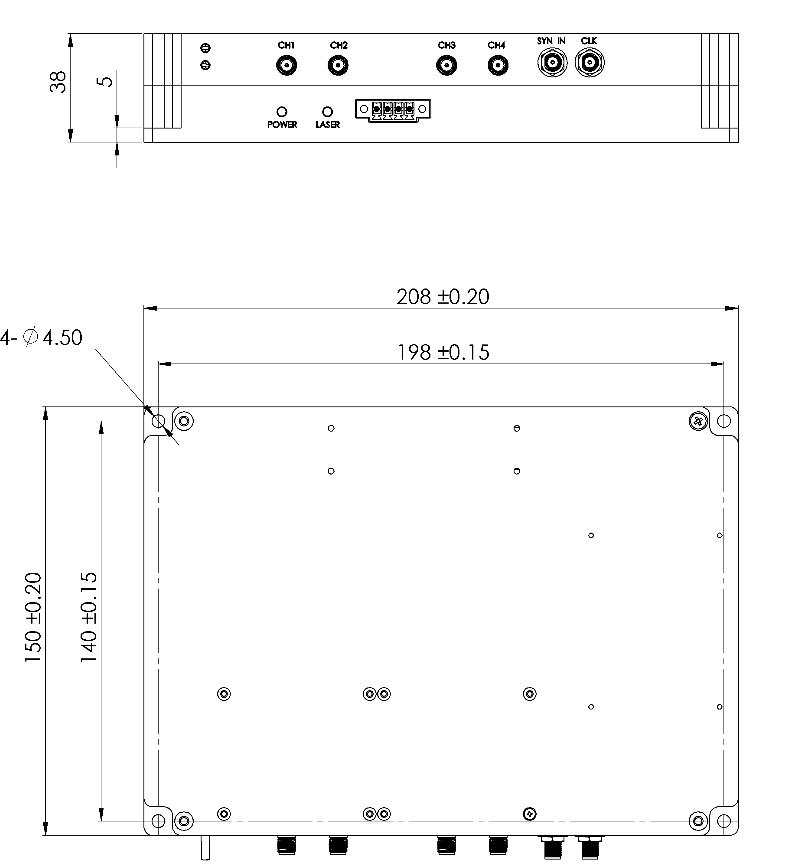

機械寸法

DAS optical module
