Atmospheric Coherent Detection LiDAR Pulsed Light Source

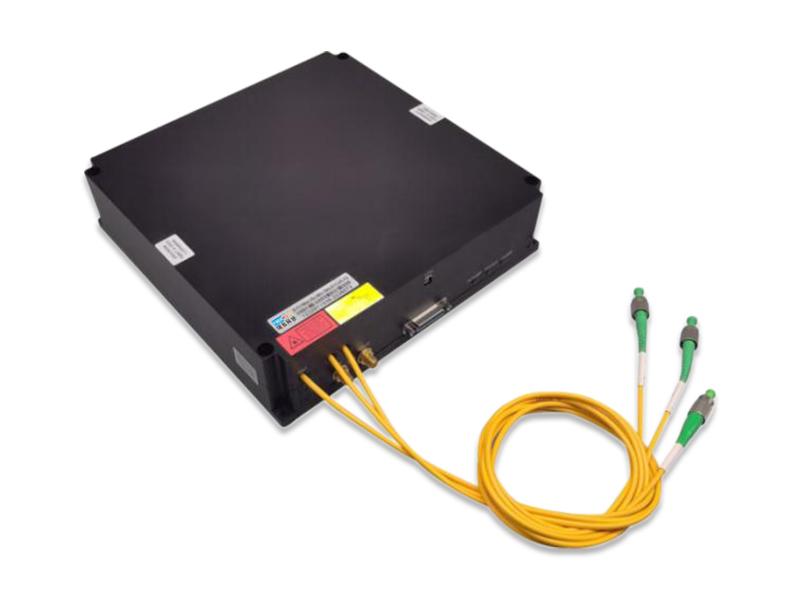

大気コヒーレント検出LiDARパルス光源

大気コヒーレント検出LiDARパルス光源

特徴

  • 高パルスエネルギー：300uJ
  • パルス幅:100~800ns(調整可能)
  • パルスパラメータ内蔵、ワンタッチ起動
  • 高度な統合、小型、軽量
今すぐお問い合わせ ダウンロード
  • 製品詳細

大気コヒーレント検出LiDARパルス光源

大気モニタリングは、航空宇宙安全、環境分野、気象学、天気予報において非常に重要です。ドップラー効果の原理に基づき、 ファイバーWDM システム構築の利便性と信頼性を向上させる統合モジュールを発売しました。

300uJ大気コヒーレント検出LIDAR光源は、MOPA構造設計に基づいており、自社開発の超狭線幅レーザーを統合しており、線幅はkHzまで狭く、独自の回路設計を備えた内蔵AOMはパルス信号の歪みを効果的に抑制し、多段増幅光路を最適化し、励起ブリルアン散乱を効果的に抑制し、300uJの高パルスエネルギー出力を実現します。

アプリケーション

  • ドップラー風速測定
  • 気象監視
  • 大気汚染物質モニタリング
  • 空港風力発電所の監視
High Pulse Energy LiDAR

型式：FW-LiDAR-PS-EXX-TY

パワーレベル

E01

E10

E30

/

作業モード

脈

分極状態

完全なPM

動作波長(nm)

1550±2(ITU)

線幅(KHz)

200未満

＜5

出力

シフト周波数(MHz)

-160 80

パルスオフ比(dB)

≥100

繰り返し(KHz)

内部および外部同期

デフォルトのパルス幅(ns)

250 200 600

最大単一パルスエネルギー(uJ)

≥10

≥100

≥300

ピーク光出力(W)

≥50

≥500

平均光出力(W)

≥0.1@20KHz

≥1@10KHz

≥3@10KH

サーキュレーター

√

1×4光スイッチ

√ ✖

偏光消光比(dB)

18歳以上

出力ファイバータイプ

PM1550

PLMA-GDF-25/300

内在光

固有スペクトル出力

0.9～1.5

≥1.5

動作温度(℃)

T2:-40~60

T1:-10~60；T2:-40~60

保管温度(℃)

-40～85

電源(V)

24

18～24歳

外部同期

5.5V≥高レベル＞3V、低レベル＜0.4V、パルス幅（電気信号）＞100ns；整合インピーダンス50Ωまたは高インピーダンス、SMAインターフェース

寸法(mm)

180*150*45

200*200*50

消費電力(W)

≤25

≤65

≤100

体重(kg)

≤1.2

≤2.2

モデル：FW-LiDAR-PS-EXX-TY；

EXX: 単一パルスエネルギー、例：E01: 単一パルスエネルギー出力 10uJ；

TY: 動作温度、例：T1:-10~60℃；T2: -40~60℃

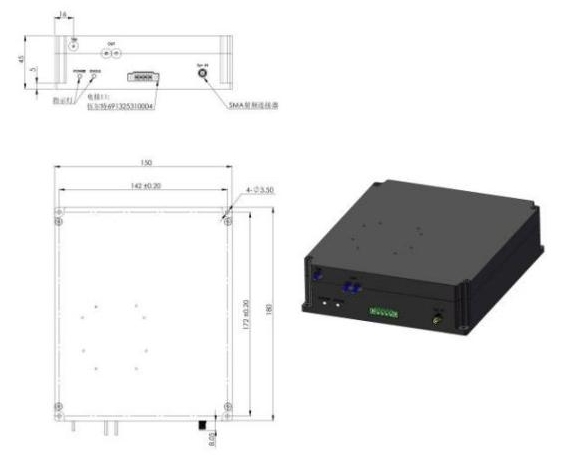

寸法：180×150×45mm

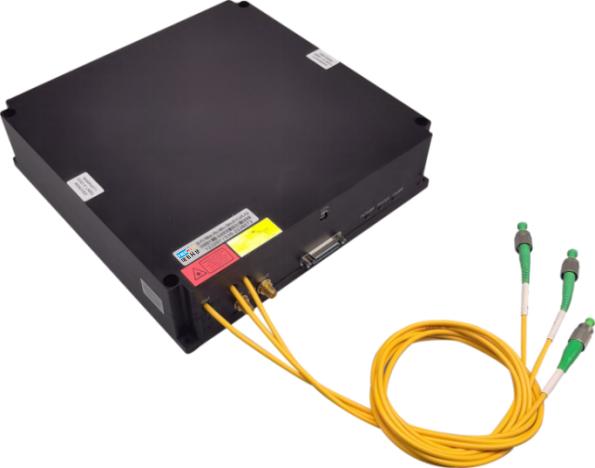

300μJ Pulsed Light Source

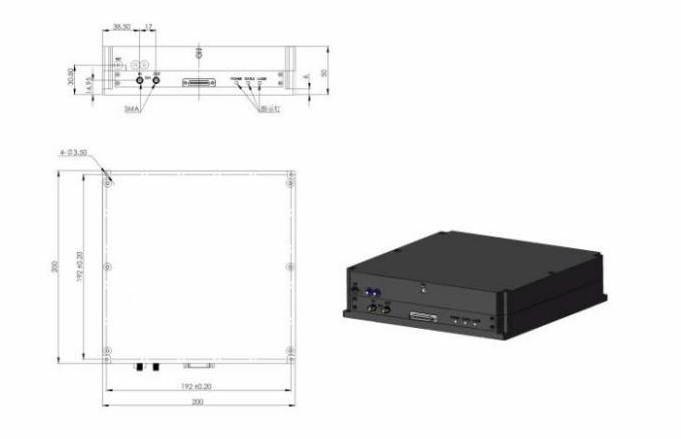

寸法：200*200*50mm

LiDAR Pulsed Light Source

ご注文情報やカスタムソリューションについては、下記までお問い合わせください。 sales@fiberwdm.com
