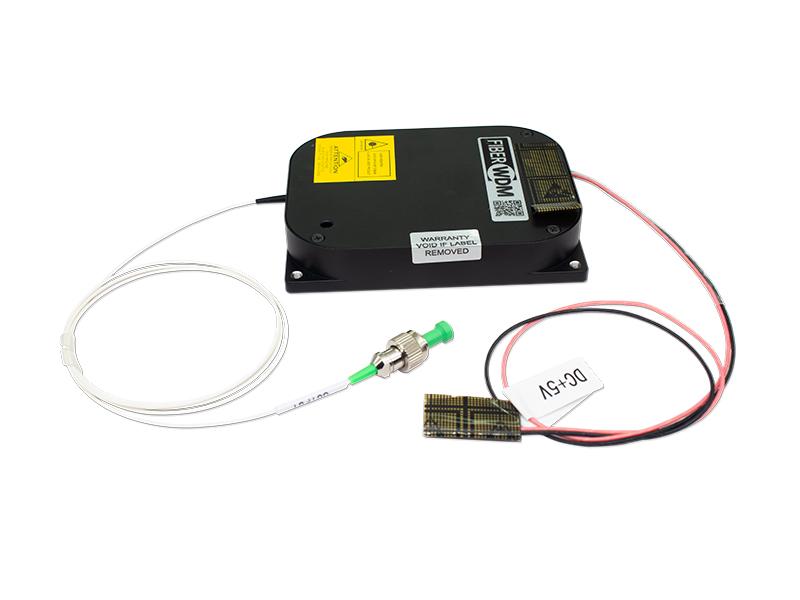

CバンドASE光源
RD-ASE-M3-C-1.5DB-23BM-0.9L-1M-FC/APC
FiberWDM のCバンドASE光源は、その並外れたスペクトルの平坦性と広範な範囲、安定した出力、およびさまざまな分野での広範な互換性を特徴としており、研究、テスト、およびシステム統合アプリケーションのために特別に設計されています。高性能の光源の需要を満たし、光学系の分野におけるFiberWDMの深い専門知識と革新的な精神を実証します。
光学仕様：
|
パラメーター |
min。 |
typ。 |
max。 |
ユニット |
発言 |
|
スペクトル形状 |
- |
フラット化 |
- |
- |
- |
|
作業波長 |
1527 |
- | 1565 |
nm |
- |
|
出力出力 |
- | 23 | 23 |
DBM | - |
|
スペクトル幅 |
- | 38 | - |
nm |
@+25â |
|
スペクトルフラットネス |
- | 1.5 | 3.0 |
db |
@+25â@output = 23dbm |
|
短期電力安定性 |
- | - | 0.05 |
db |
@+25â |
|
長期電力安定性 |
- | - | 0.1 |
db |
@+25â |
|
コントロールモード |
APC | - | - | - |
作業環境¼
| パラメーター | min。 | typ。 | 最大。 | ユニット | 発言 |
|
作業温度 |
-10 | - |
+60 |
°C |
温度耐性±2 |
|
ストレージ温度 |
-40 | - | +85 |
°C |
温度耐性±2 |
|
相対湿度 |
5 | - | 90 | ％ | - |
| パラメーター | min。 | typ。 | 最大。 | ユニット | 発言 |
|
電源 |
+4.75 |
+5 |
+5.25 |
V | - |
|
室温での消費電力 |
- | - | 10 | W | - |
|
全温度での消費電力 |
- | - | 15 | W | - |
インターフェイス：
コネクタタイプ：26ピンコネクタ
|
ピン |
名前 |
属性 |
レベル |
説明 |
| 1 |
VCC_3.3V |
p |
- |
3.3V電源 |
| 2 |
VCC_3.3V |
p |
- |
3.3V電源 |
| 3 |
gnd |
p |
- |
GND |
| 4 |
gnd |
p |
- |
gnd |
| 5 |
NC |
f |
- |
予約 |
| 6 |
NC |
f |
- |
予約 |
| 7 |
NC |
f |
- |
予約 |
| 8 | NC |
f |
- |
予約 |
| 9 |
output_alarm |
o |
lvttl |
出力出力アラーム |
| 10 |
input_alarm |
o |
lvttl |
入力電源アラーム |
| 11 |
pumptem_alarm |
o |
lvttl |
ポンプ温度アラーム |
| 12 |
pump_currentalarm |
o |
lvttl |
ポンプ電流アラーム |
| 13 |
NC |
f | - |
予約 |
| 14 |
moduletem_alarm |
o |
lvttl |
モジュール温度アラーム |
| 15 |
NC |
f | - |
予約 |
| 16 |
ポンプオン/オフ |
f |
off |
低レベルポンプ |
| 17 | NC |
f |
- |
予約 |
| 18 |
リセット |
f |
- |
外部リセット入力 |
| 19 |
gnd |
p | - |
gnd |
| 20 |
GND |
p |
- |
gnd |
| 21 |
rxd |
i |
rs232 |
シリアルデータ入力 |
| 22 |
TXD |
o |
rs232 |
シリアルデータ出力 |
| 23 |
GND |
p |
- |
gnd |
| 24 |
gnd |
p |
- |
gnd |
| 25 |
VCC_3.3V |
p |
- |
3.3V電源 |
| 26 |
VCC_3.3V |
p |
- |
3.3V電源 |
note1ï¼powerï¼iï¼inuptï¼oï¼Outputï¼fï¼float
Note2ï¼アラームメッセージすべての出力アラームピンが低いとき。
Note3ï¼外部リセット入力アクティブロー。
Note4ï¼16ピン低レベルのポンプオフ。

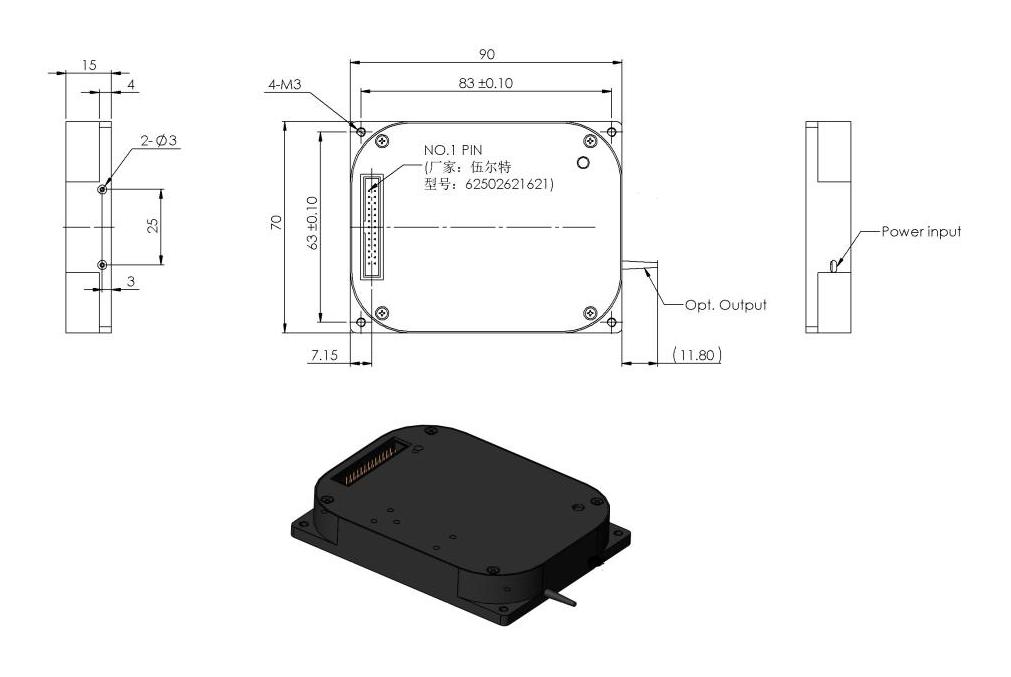

機械構造¼
寸法、LXWXH：90*70*15mm±0.2mm
ピグテール：
|
アイテム |
仕様 |
verme |
|
ファイバータイプ |
SMF 900UM |
|
|
繊維長 |
1000±2mm |
超構造 |
|
ファイバーコネクタ |
入力/出力：FC/APC |
ソフトウェアパラメーターの設定範囲とデフォルト状態：
|
パラメーター |
min。 |
デフォルト |
最大 |
ユニット |
|
高出力光出力アラームしきい値 |
13 | 23.5 |
23.5 |
DBM |
|
ポンプバイアス電流 |
- | - |
1.2*EOL電流 |
Ma |
|
出力光電力 |
13 | 23 |
23 |
DBM |
|
高モジュール温度アラームしきい値 |
50 | 80 | 80 |
â |
ポンプオンオフステータス |
NC |
off |
NC |
- |
|
作業モード |
NC |
APC |
NC |
- |
|
defalutモード |
- | 23 | - |
db |
ソフトウェアのパラメーターの正確性を読む：
|
パラメーター |
min。 |
|
ポンプバイアス電流 |
0.1MA |
|
構成出力光電力 |
0.1dbm |
|
高モジュール温度アラームしきい値 |
0.1â |
|
出力温度（ポンプ） |
0.1â |
シリアルポート通信プロトコル：
|
アイテム |
値 |
ユニット |
|
ボーレート |
9600 |
ビット/s |
|
データビット |
8 |
ビット |
|
停止ビット |
1 |
ビット |
|
パリティビット |
なし |
