DLC/UPC-DLC/UPC-SM-2C-LSZH-5.0mm-ARMORED
製品説明
DLC/PC-DLC/PC-SM(G657A2)-DX-5.0mm-LSZH-XXM
メインケーブル外装、2.0mm分岐ケーブル、片側非外装分岐、M28プラスチックグランドとストッパー付き。反対側 (B 側) のアーマード ブランチにはメッシュ ケブラーを使用し、引張強度を高めています。
製品構造
| いいえ。 |
エレメント |
数量/ユニット |
要件 |
| 1 |
2個 |
LC/UPC Dulpex SM 2.0mm コネクタ |
|
| 2 |
ブレークアウトケーブル(A) |
2個 |
OD 2.0mm 黒単信ケーブル チューブ |
| 3 |
熱収縮スリーブ |
1個 |
接着性熱収縮スリーブ |
| 4 |
ケーブル |
1個 |
OD 5.0mm LSZH ブラック G675A2 デュプレックス アーマード ケーブル |
| 5 |
熱収縮スリーブ |
1個 |
接着性熱収縮スリーブ |
| 6 |
ブレークアウトケーブル (B) |
2個 |
OD 2.0mm 黒単信ケーブル チューブ |
| 7 |
コネクタ |
2個 |
LC/UPC Dulpex SM 2.0mm コネクタ |
| 8 |
識別子 |
2個 |
A/B ホワイト識別子 |
| 9 |
識別子 |
2個 |
A/B ホワイト識別子 |
| クロスファイバーチャート |
|
| A面から |
B面から |
| あ |
B |
| B |
あ |
パーツリスト
| # |
アイテム説明 |
数量 |
| 1 |
柔軟な外装ケーブル |
1 |
| 2 |
グランド (Ceragon 部品番号 AA-0597-0) |
1 |
| 3 |
ストッパー。外径-11.5±0.3mm |
2 |
| 4 |
マイクロ LC デュプレックス ユニボディ コネクタ - グランド側 |
1 |
| 5 |
標準 LC デュプレックス ユニボディ コネクタ - 非グランド側 |
1 |
ケーブルインデックス
ケーブル構造図
ケーブル特性
| 技術パラメータ: |
|||||||||
| 外径 |
インナー
直径
|
重さ |
最小許容引張強さ
(ん)
|
最小許容圧壊荷重
（N/100mm）
|
最小曲げ半径
（んん）
|
保管所
温度
|
|||
| （んん） |
（んん） |
(KG)/KM |
短期 |
長期 |
短期 |
長期 |
短期 |
長期 |
（℃） |
| 5.0±0.2 |
0.9 |
40.00 |
1200 |
500 |
2000年 |
1000 |
20D |
10D |
-20+75 |
G657A2 ファイバーの特性
| アイテム |
パラメータ |
| ファイバーの種類 |
9/125μm |
| コア径 |
9μm |
| コアの非円形性 |
≤1.0% |
| クラッド直径 |
125.0±0.7μm |
| クラッドの非真円性 |
≤0.7% |
| コーティング直径 |
245±5μm |
| コーティングとクラッドの同心度誤差 |
≤12.0um |
| コーティングの非真円性 |
≤6.0um |
| コアとクラッドの同心度誤差 |
≤0.5um |
| 1310nmでの減衰 |
≤0.35dB/km |
| 1550nmでの減衰 |
≤0.21dB/km |
| PMD |
≦0.1[ps／km] |
| モードフィールド直径 (MFD)@1310nm |
8.4-9.2um |
| モードフィールド直径 (MFD)@1550nm |
9.3-10.3um |
| 有効群屈折率 (Neff)@1310nm |
1.466 |
| 有効群屈折率 (Neff)@1550nm |
1.467 |
| 点の不連続@1310nm |
≤0.5db |
| 点の不連続@1550nm |
≤0.5db |
| マクロベンドによる減衰 |
|
| 1550nm で半径 15 mm のマンドレルの周りを 10 回転 |
≤0.03db |
| 半径10mmのマンドレルを1550nmで1回転 |
≤0.1db |
| 半径7.5 mmのマンドレルの周りを1550nmで1回転 |
≤0.2db |
光学特性
| アイテム |
パラメータ |
| コネクタの種類 |
LC/UPC-LC/UPC |
| 挿入損失 |
≤0.2dB |
| リターンロス |
≤50dB |
| ファイバーモード |
SM/G657A2 |
| 動作波長 |
1310nm、1550nm |
| 試験波長 |
1310nm、1550nm |
| 繰り返し |
≤0.1 |
| 互換性 |
≤0.2dB |
| 耐久性 |
≤0.2dB |
| 繊維長 |
1m、2m…任意の長さ。 |
| 許容範囲 |
+100nm / -0mm @ L=1~10m |
| +200nm / -0mm @ L=10~50m |
|
| +500nm / -0mm @ L＞50m |
|
| 動作温度 |
-40℃～+80℃ |
| 保管温度 |
-40℃～+60℃ |
| 設置温度 |
-20℃～+60℃ |
機械仕様
物理的特性
| アイテム |
パラメータ |
| ケーブルコア |
2 |
| 直径 |
5.0mm 装甲 (外側に LSZH 付き) |
| |
0.9mmタイトバッファ |
| 重さ |
40g/M |
| 抗張力 |
1000N（短期） |
| |
500N（長期） |
| クラッシュロード |
2000N/100mm（短期） |
| |
1000N/100mm（長期） |
| 曲げ半径 |
20D mm（静的） |
| |
10Dmm（ダイナミック） |
この商品について知りたいですか？
あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください
8 * 10/100 / 1000MRJ45および24 * GESFPおよび4 * 10G SFP +アップリンクポートネットワークスイッチ
16 オタプス パッシブネットワーク光タップ

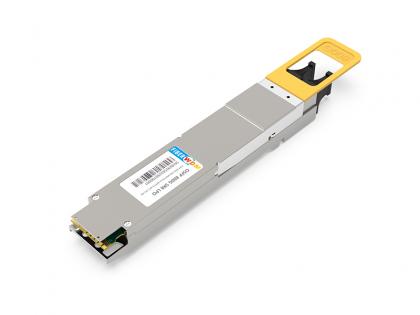

OSFP-800G-DR8 PAM4 1310nm MPO-16 500m SMF DDM光トランシーバーモジュール
