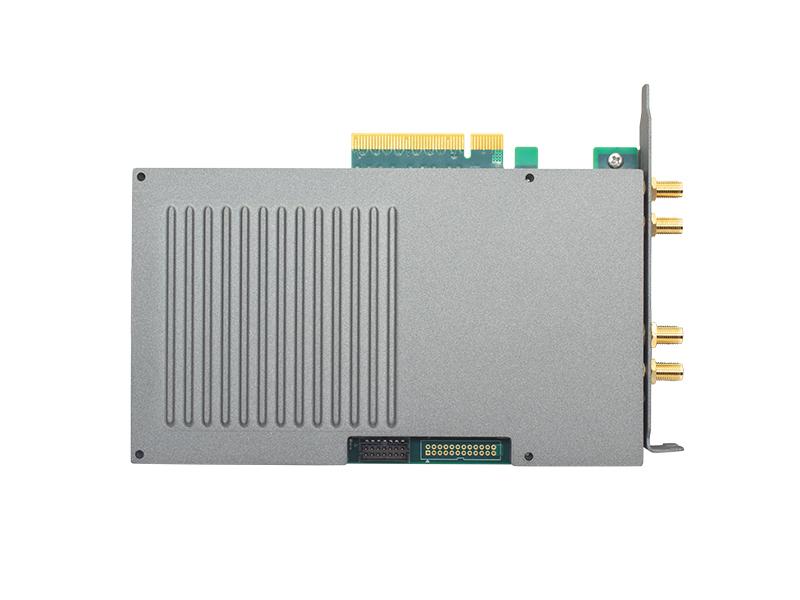

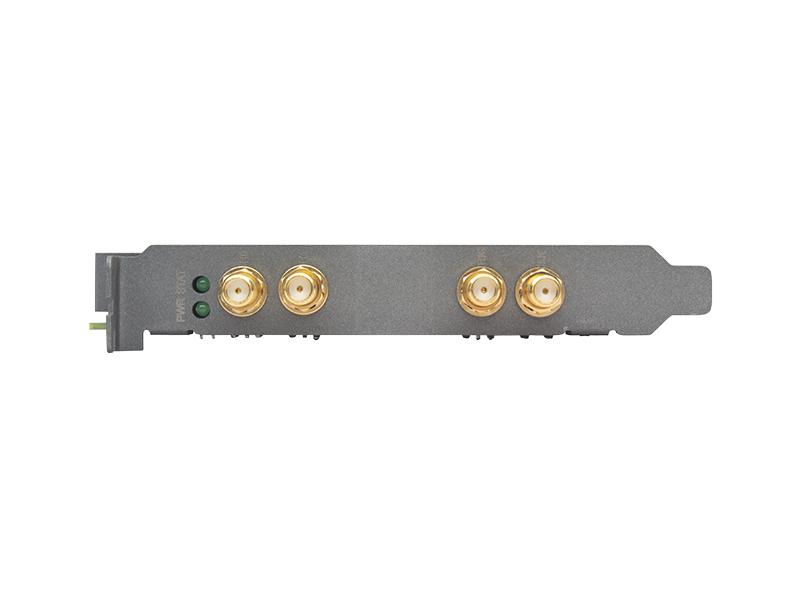

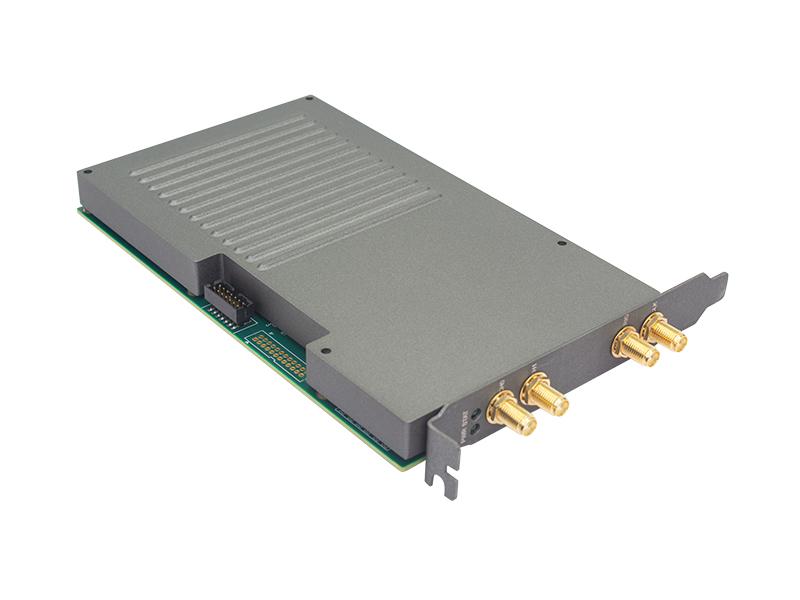

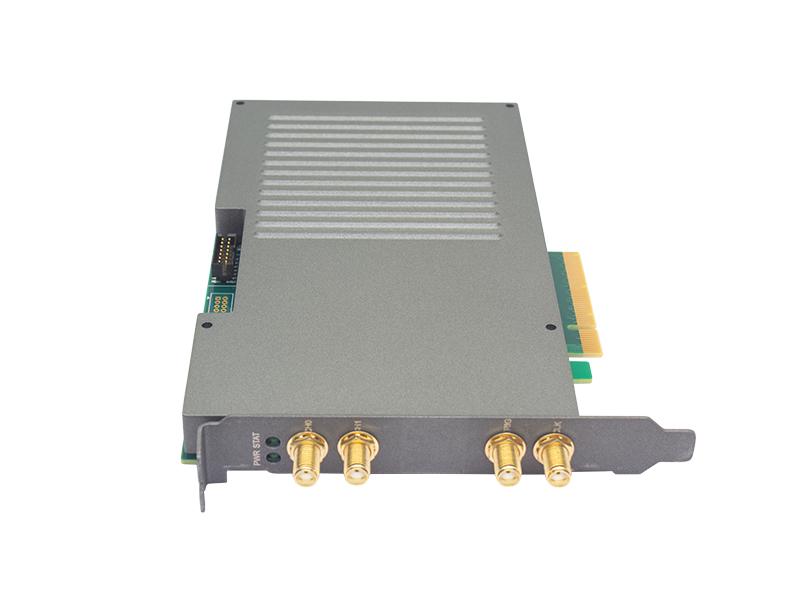

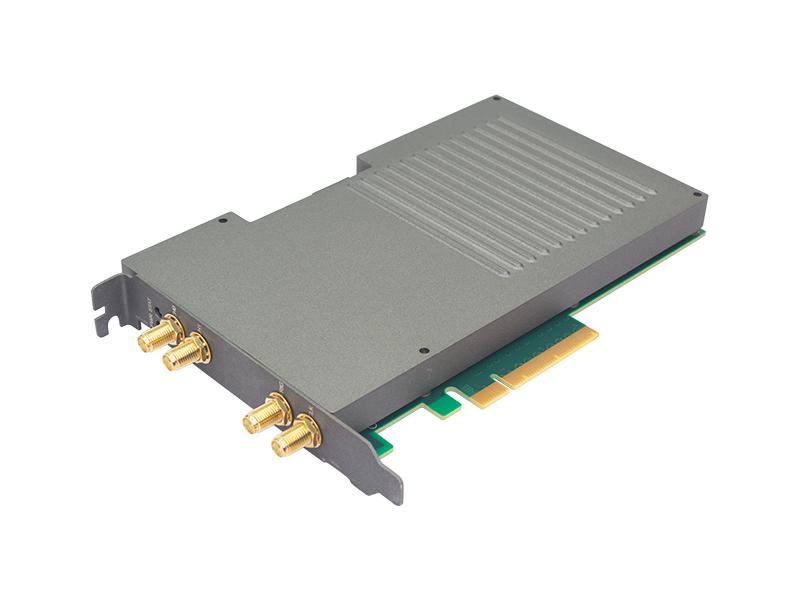

250MSps Dual-channel High-speed Data Acquisition Card
250MSps デュアルチャンネル高速データ収集カード 250MSps デュアルチャンネル高速データ収集カード 250MSps デュアルチャンネル高速データ収集カード 250MSps デュアルチャンネル高速データ収集カード 250MSps デュアルチャンネル高速データ収集カード

250MSps デュアルチャンネル高速データ収集カード

PCIe-6920は、PCIe x8レーン、デュアルチャネル、14ビット分解能、250MSpsのサンプリングレートを備えた高速データ収集カードです。豊富な乗算器とRAMリソースを備えた高性能FPGAチップを搭載しています。大容量データキャッシュと高速データ転送技術を採用することで、生データのリアルタイムアップロードをサポートし、最大2GB/秒のデータ転送速度を実現します。ドライバーの互換性も高く、WIN7、WIN8、WIN10、CentOS、Ubuntuシステムの32/64ビット版を含む複数のバージョンをサポートしています。

今すぐお問い合わせ ダウンロード
  • 製品詳細

250MSps デュアルチャンネル高速データ収集カード

仕様

  • 14ビットデュアルチャンネル同期リアルタイムサンプリング
  • 250Mサンプリングレート
  • DC結合、50Ω入力インピーダンス
  • 入力電圧範囲: 2Vpp
  • 0～125MHzのアナログ帯域幅
  • 88dBc SFDR
  • トリガー出力パルス、16チャンネルデジタルIO
  • PCI Express x8レーン高速伝送インターフェース
  • 2GB DDR3高速データキャッシュ

システムブロック図

250MSps Dual-channel High-speed Data Acquisition Card

仕様

入力チャンネル

入力チャンネル番号

2

入力インピーダンス

50±1%

Ω

入力信号範囲

2Vp-p/10dBm

入力結合モード

DC（ACカップリングカスタマイズ可能）

解決

14

ビット

帯域幅(-3dB)

0-125（その他の帯域幅はカスタマイズ可能）

MHz

スプリアスフリーダイナミックレンジ（SFDR）

-1dBFS入力/200MSps

fIN=26MHz

88.5

dBc

fIN=42MHz

88.9

dBc

信号対雑音比（SNR）

-1dBFS入力/250MSps

fIN=26MHz

70

dBFS

fIN=42MHz

72

dBFS

平均騒音強度

-140

dBm/Hz

内部リファレンスクロック

頻度

10

MHz

安定性

±0.5（-20～60℃）

ppm

トリガー出力

高レベル最小電圧

3.3

V

パルス幅分解能

4

ns

最小パルス幅

4

ns

デジタル入力/出力

チャンネル番号

16

レベル標準

3.3V LVTTL

出力駆動能力

8（最大）

ミリアンペア

信号レート

50（最大）

Mbps

オンボードキャッシュ

2

GB（DDR3L）

電源と消費電力

  • 供給電圧：12V（ゴールドフィンガー電源）
  • 消費電力：18W（最大）

温度範囲

  • 動作温度：-20～60℃
  • 保管温度：-40～85℃

機械寸法

  • 181mm(長さ) x 111mm(幅) x 20mm(奥行き)
