APD1050H 雪崩探知器

増幅型光受信機

APD1050H 雪崩探知器

使用方法

外観とインターフェースの説明

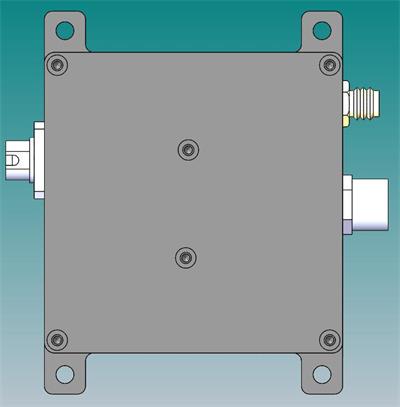

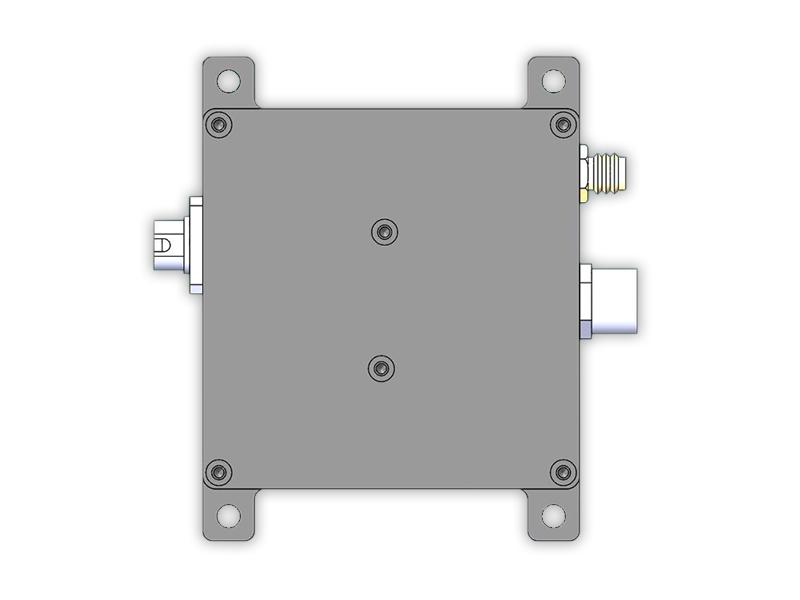

モジュールの外観を下図に示します。

左のインターフェースは光入力インターフェース（FC）、右上は電源入力インターフェース（M8）、右下は信号出力インターフェース（SMA）です。

カスタマイズされたマッチング電源ケーブルを下図に示します。

図2-2 マッチング電源ケーブル

写真の左端は検出器モジュールへの接続端で、右側の3本の電源ケーブルの接続方法を示すラベルが貼られています。ケーブルはPVC製で、最大電流は3A、ワイヤゲージは24AWGです。ピン配列はThorlabs社およびNewport社の検出器モジュールの電源ケーブルと完全に一致しており、互換性があります。

電気仕様

1. デュアル電源製品：±12V（茶/赤：+12V、黒：GND、青：-12V）。300MHz以下の製品の場合、最小電源電圧は±8Vまで、最大値は±15Vを超えてはなりません（検出器のラベルと本書の内容に矛盾がある場合は、本書の内容が優先されます）。1GHz以上の製品の場合、電源電圧は±12Vを超えてはなりません。また、テスト用電源モジュールとして、Honghaiスイッチング電源モジュールJMD10-D12をご購入いただけます。このモジュールは、屋内での使用時に検出器の性能を保証できます。屋外で使用する場合は、ご自身で評価してください。検出器モジュールの通常動作時の電流は100mA未満です。

単電源製品：5V～12V（茶/赤：+12V、黒：GND、青：フローティング）。通常動作時の検出器モジュールの電流は100mA未満です。

2.出力インターフェース：SMA（メス）

3.出力インピーダンス：50Ω

4.最大出力電圧：

500MHz 未満の製品: ±3.6V (@High Z)、±1.8V (@50Ω)。

1GHz（含む）以上の製品：±1V（@50Ω）。

5. スペクトル応答範囲：900nm〜1700nm。

6. 検出器応答性：>0.95A/W @1550nm

7. 光入力振幅は飽和電力を超えてはならない。

パフォーマンスパラメータ

パフォーマンステストの手順

1. テスト光源の FC コネクタの状態が異なるため、各検出器の挿入損失が一定ではなく、検出器応答のテスト結果がわずかに異なります。

2. 検出器のトランスインピーダンスゲインは、出力負荷が高インピーダンスの場合に計算されます。出力負荷が50Ωの場合、ゲインは公称値の半分に減少します。

3. 検出器ノイズと立ち上がり時間の測定結果は、以下の条件下で得られます。

a: オシロスコープの入力インピーダンス50Ω

b: オシロスコープの帯域幅は全帯域幅（≥1GHz）です。

c: オシロスコープのタイムベースは 100ns/div に設定されています (注: タイムベースが異なるとノイズは大きく異なります)。

4.試験周囲温度：23℃±5℃

5.テスト相対湿度：35％±15％

6.テスト動作電圧：±12V

ユニット検出器（APD1050H）の標準的なテストパラメータ

図3-1 電気的性能の概要

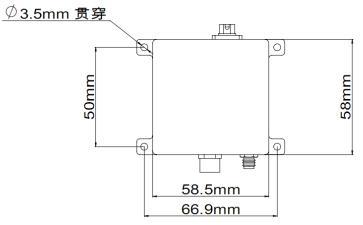

機械寸法
