APD1008 アバランシェ光検出器

APD1008 アバランシェ光検出器

ユーザーマニュアル

2.1 外観とインターフェースの説明

モジュールの外観を下図に示します。

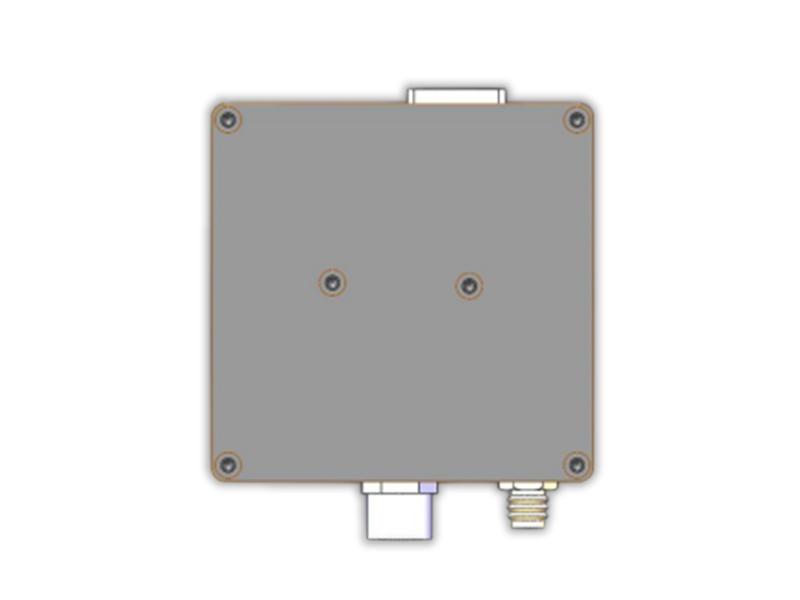

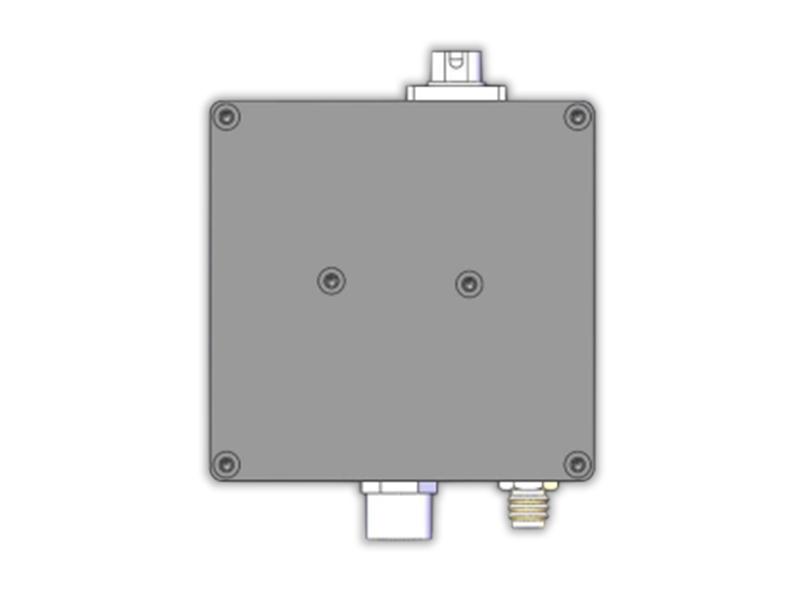

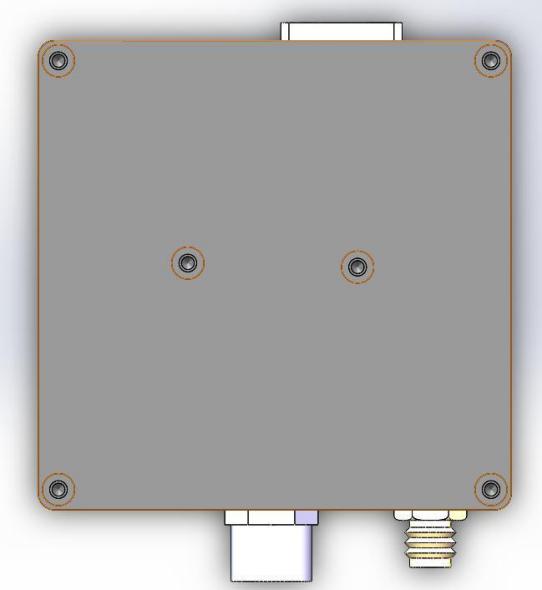

図2-1 検出器モジュールの外観図（左：FCコネクタ、右：空きスペース）

上部のインターフェースは光入力インターフェース（FC/フリースペース）、右下は電源入力インターフェース（M8/またはリード線出力）、右下は信号出力インターフェース（SMA）です。

温度補償付きバージョンの出力は GH1.25 端子にあり、次のように定義されます。

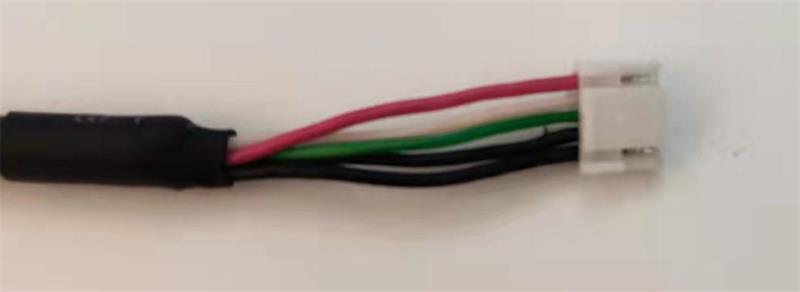

図2-2 適合電源ケーブル

インターフェースの定義は次のとおりです。

電気仕様

APDモジュールは単一電源製品です。赤い線を12Vに、黒い線をアースに接続し、300mAの電流を流します。通常動作時の検出器モジュールの電流は100mA未満です。

1.出力インターフェース：SMA（メス）

2.出力インピーダンス：50Ω

3. 最大出力電圧：

500MHz 未満の製品: ±3.6V (@High Z)、±1.8V (@50Ω)。

1GHzを超える製品: ±1V (@50Ω)。

4. スペクトル応答範囲：900nm - 1700nm;

5. 検出器応答性: >0.95A/W @1550nm;

6. 光入力振幅は飽和電力を超えてはなりません。

パフォーマンスパラメータ

パフォーマンステストの説明:

1. テスト光源の FC コネクタの状態が異なるため、各検出器の挿入損失が異なり、検出器応答のテスト結果に若干の違いが生じます。

2. 検出器のトランスインピーダンス利得は、出力負荷が高インピーダンスであるという条件で計算されます。出力負荷が50Ωの場合、利得は公称値の半分に減少します。

3. 検出器ノイズと立ち上がり時間の測定結果は、以下の条件下で得られます。

a: オシロスコープの入力インピーダンス50Ω

b: オシロスコープの帯域幅は全帯域幅（≥1GHz）です。

c: オシロスコープの時間分割は 100ns/div に設定されています (注: 時間分割が異なるとノイズが大きく異なります)。

4.試験周囲温度：23℃±5℃

5.テスト相対湿度：35％±15％

6.テスト動作電圧：±12V

APD検出器（APD1008）の標準的なテストパラメータ

図3-1 電気的性能の概要

機械寸法

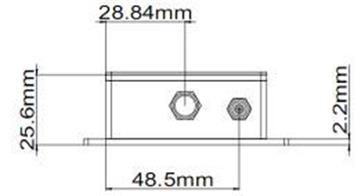

図4-1 APD検出器モジュールの機械的寸法図
