8ch(16波)DWDM MUX/DEMUXはFIBERWDMによって設計され、ペアで使用され、A面の波はRX C21〜C28(1560.61nm〜1554.94nm)、TX C29〜C36(1554.13nm〜1548.51nm)です。B面の波はRX C29〜C36(1554.13nm〜1548.51nm)、TX C21〜C28(1560.61nm〜1554.94nm)です。DWDM増幅器およびDCM装置と結合して、8ch DWDM転送システムは1本の光ファイバーで長距離伝送をサポートできます。
また、LGX ボックス プラグイン設計であるため、2 スロット 1U ラックにプラグインでき、システム内の最大容量は 2 * 8 チャネルをサポートします。

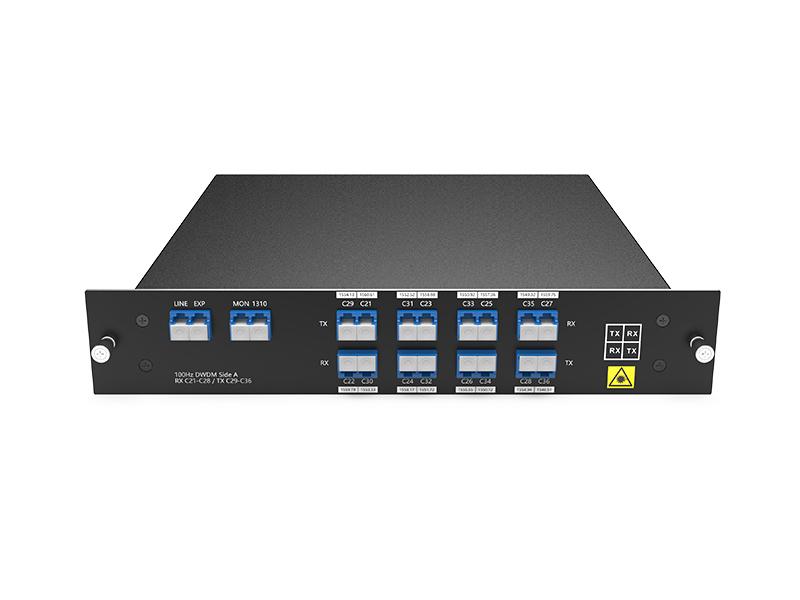

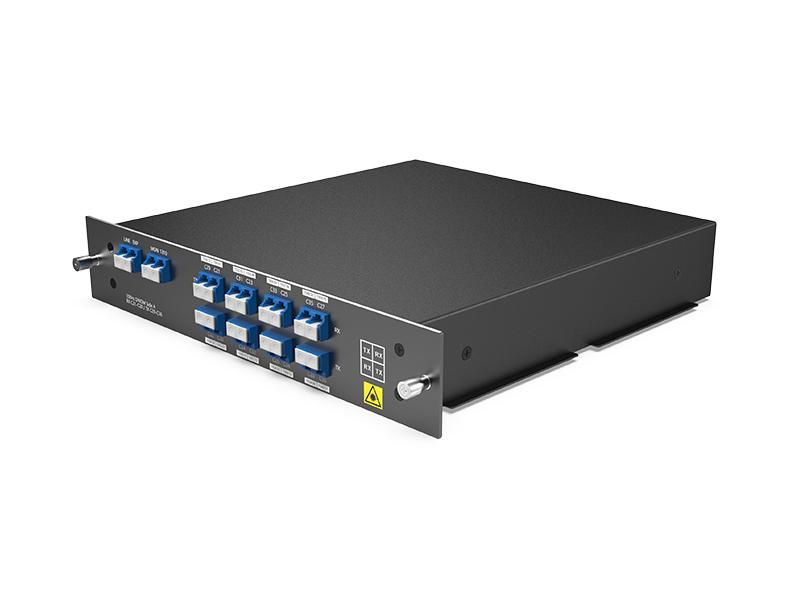

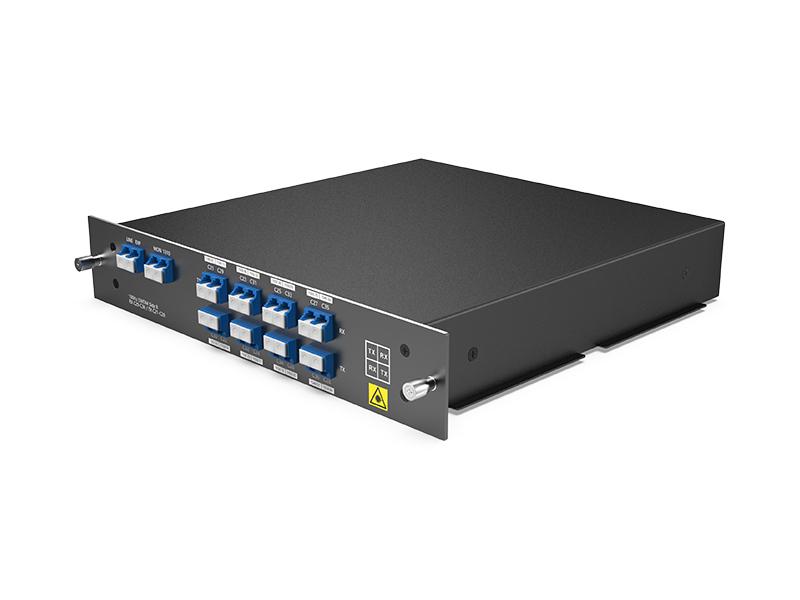

シングルファイバー 8CH 16 波長 DWDM MUX/DEMUX、EXP、1310nm、モニターポート、LC/UPC、LGX ボックス、2 スロット 1U ラック付き
8ch(16波)DWDM MUX/DEMUXはFIBERWDMによって設計され、ペアで使用され、A面の波はRX C21〜C28(1560.61nm〜1554.94nm)、TX C29〜C36(1554.13nm〜1548.51nm)です。B面の波はRX C29〜C36(1554.13nm〜1548.51nm)、TX C21〜C28(1560.61nm〜1554.94nm)です。DWDM増幅器およびDCM装置と結合して、8ch DWDM転送システムは1本の光ファイバーで長距離伝送をサポートできます。
また、LGX ボックス プラグイン設計であるため、2 スロット 1U ラックにプラグインでき、システム内の最大容量は 2 * 8 チャネルをサポートします。
製品パネル

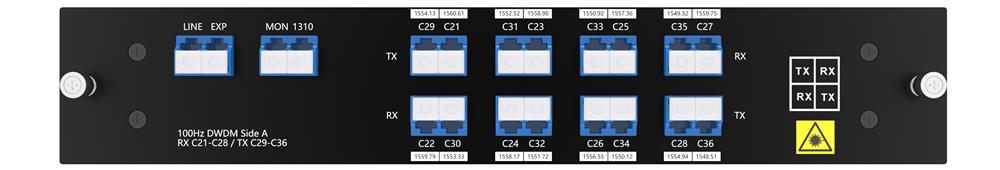

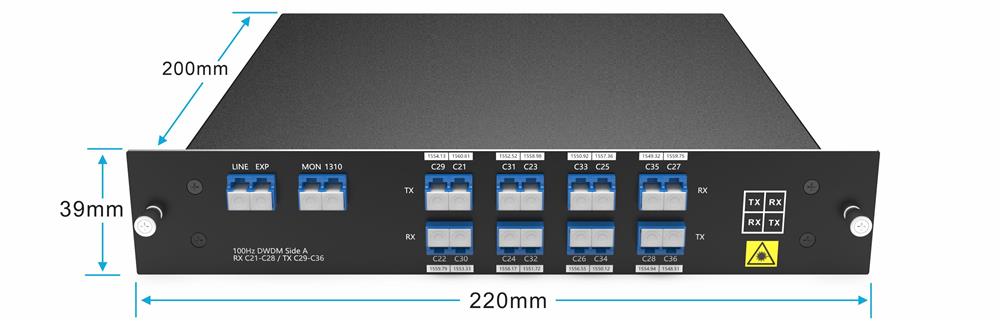

8CH DWDM MUX/DEMUX シングルファイバーサイドA

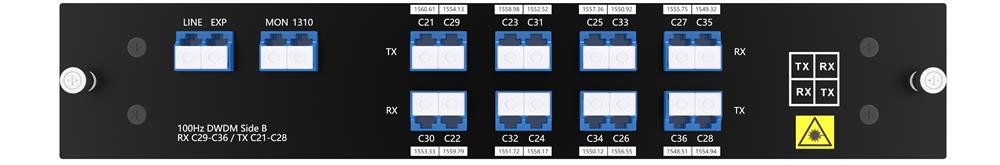

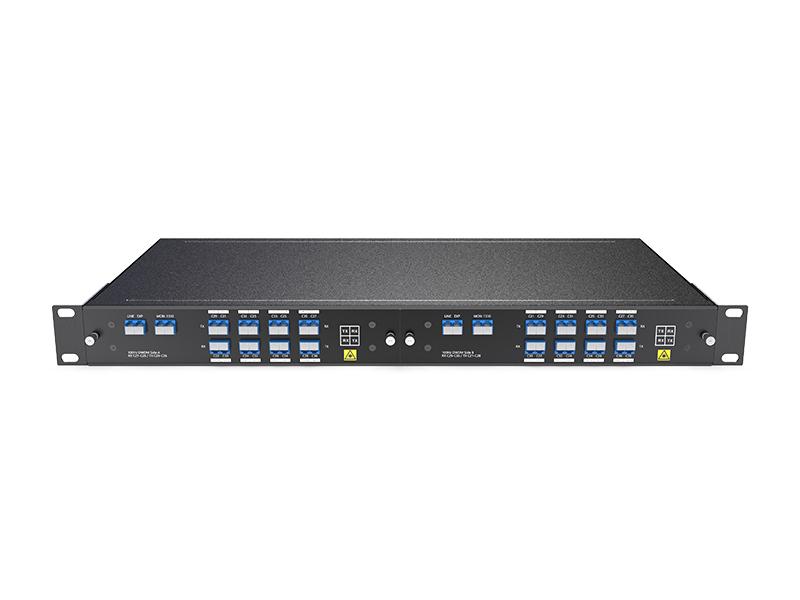

8CH DWDM MUX/DEMUX シングルファイバーサイドB 2スロット 1Uラック
将来の帯域幅増加に対応する拡張ポートにより、追加のファイバーをインストールしたりリースしたりすることなく、異なる波長をサポートする別の DWDM MUX/DEMUX のライン ポートに接続することで、ネットワーク容量を増やすことができます。
ラインリンク

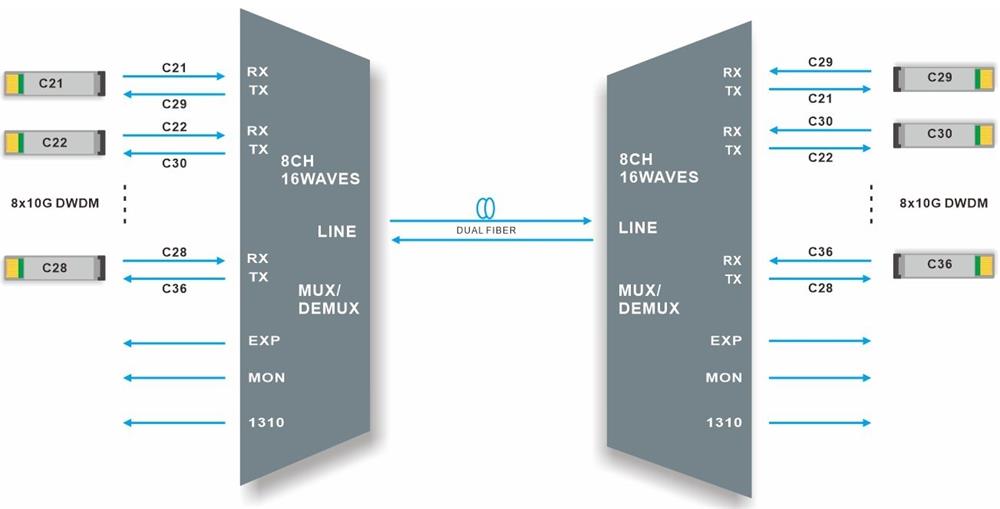

8CH DWDM MUX/DEMUX シングルファイバー伝送
8 チャネル DWDM MUX/DEMUX は、ポイントツーポイント伝送用の 1 本の光ファイバーで 8 チャネルの異なるビジネスをサポートします。
放送・テレビ、IDC、金融、政府、クラウド、大規模データなどの業界で活躍します。
製品仕様
|
波長 |
8ch 16波C21-C28/C29-C36 |
チャネル間隔 |
100GHz（0.8nm） |
|
チャネル通過帯域 |
±0.11nm |
テクノロジー |
TFF（薄膜フィルター） |
|
挿入損失@DWDM |
≤ 3.5dB |
挿入損失@モニター |
≤ 26dB |
|
波長@1310 |
1260～1360nm |
挿入損失@1310 |
≤ 0.8dB |
|
リターンロス |
45dB以上 |
指向性 |
45dB以上 |
|
偏光モード 分散 |
≤ 0.1ps |
偏光依存損失 |
≤ 0.3dB |
|
チャネル分離 |
隣接≥30dB
|
温度 |
動作温度 -40～85°C 保管温度 -40～85℃ |
|
正味重量 |
LGXボックス: 0.5kg 2スロット1Uラック: 2.5KG |

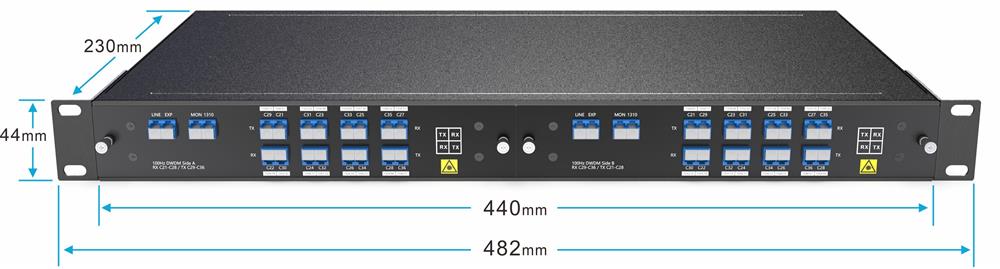

寸法（高さx幅x奥行き） |
LGXボックス：220×200×39mm 1Uラック：44×440×230mm |
注: コネクタで指定されます。
パッケージ情報

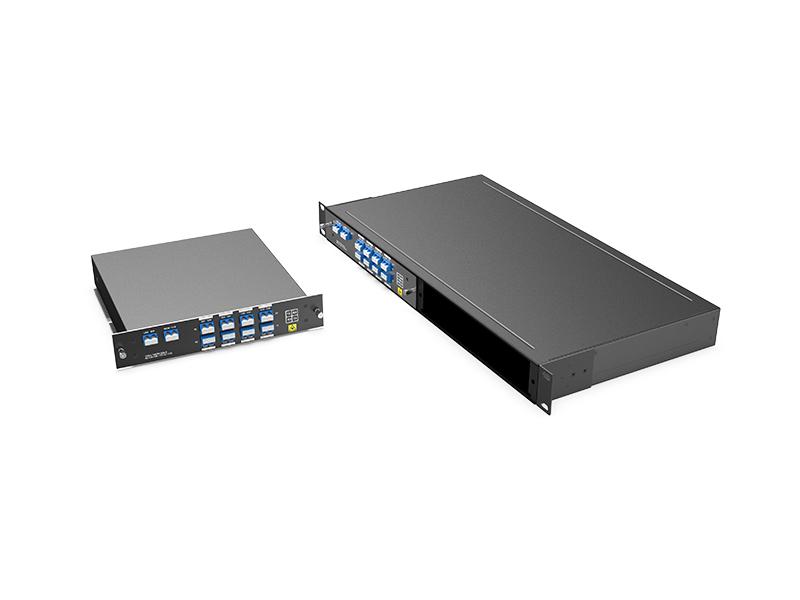

LGX BOX プラグイン 2 スロット 1U ラック

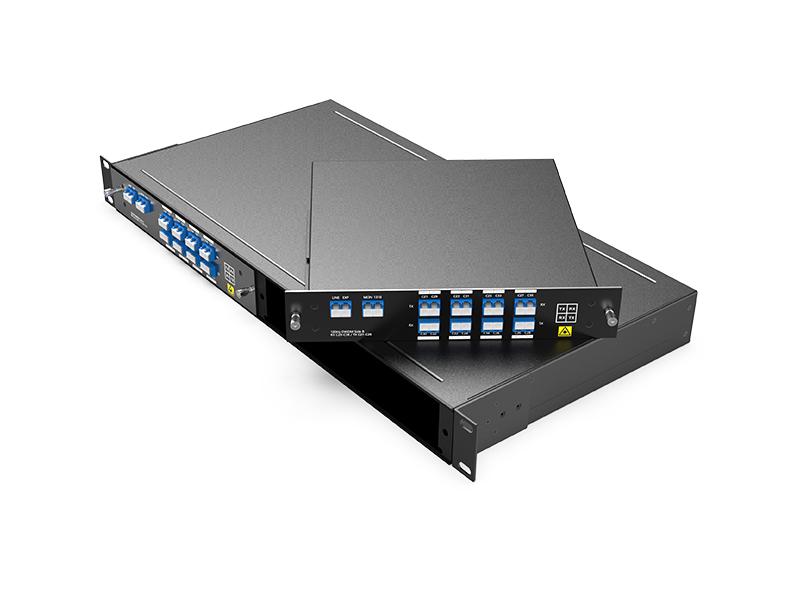

LGX BOX用2スロット1Uラック
注文情報
|
商品番号 |
製品説明 |
|
DM16-LGX01-C2136-31MA |
DWDM MUX/DEMUX 8CH 16Waves (RX C21-C28/TX C29-C36) 1310、モニター、EXPポート、シングルファイバー、LC/UPC、プラグインLGXボックス、サイドA付き |
|
DD16-LGX01-C2136-31MB |
DWDM MUX/DEMUX 8CH 16Waves (RX C29-C36/TX C21-C28) 1310、モニターおよびEXPポート、シングルファイバー、LC/UPC、プラグインLGXボックス、サイドB付き |
|
1U02-2LGX |
19インチ 1Uラック、プラグインLGXボックス用2スロット、440×230×44mm |
注: カスタマイズされたデザインをサポートしていますので、メールでお問い合わせください。
