DWDM AAWG 101CH MUX/DEMUXは、ITU-T G.694.1 50GHzグリッドに準拠したFIBERWDM方式で設計されており、波長はC11～C61（1568.772nm～1528.773nm）で、Cバンド範囲の容量を最大化します。完全にパッシブなDWDMデバイスで、低挿入損失（波長ポート＜6.5dB）をサポートします。

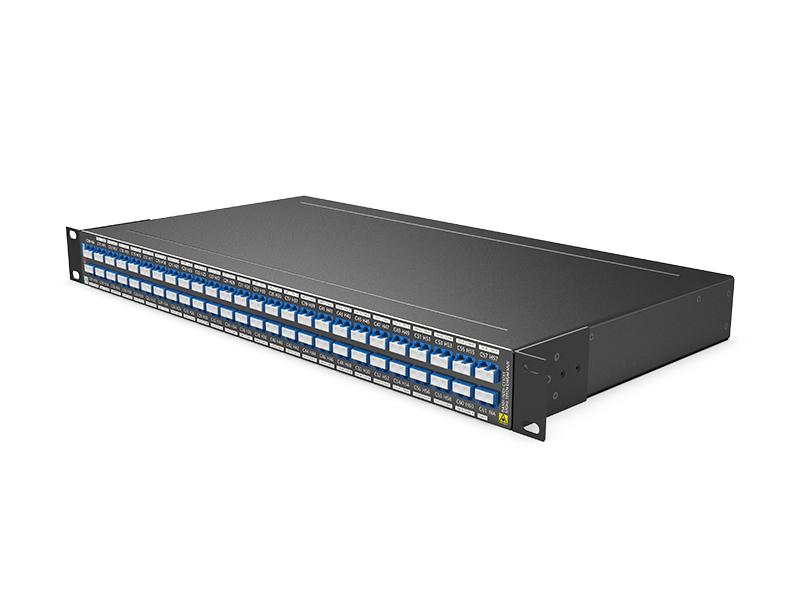

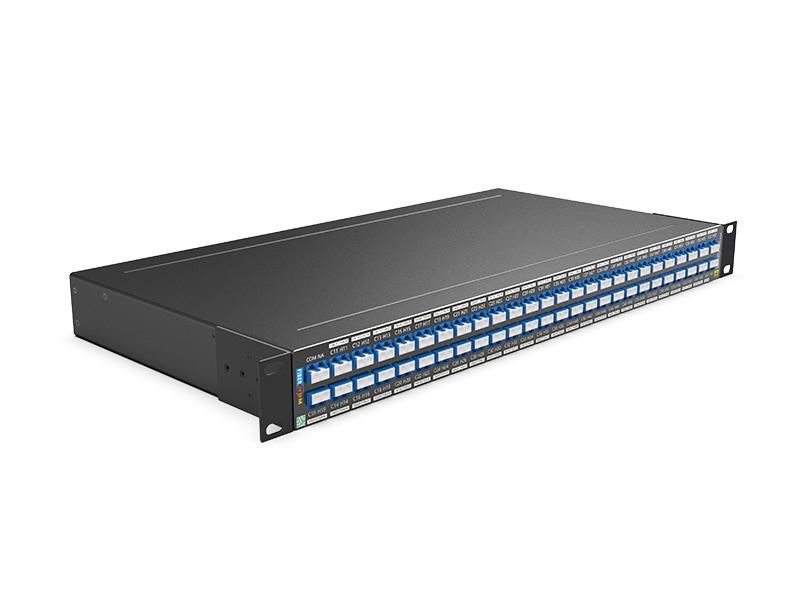

シングルファイバー 101CH C11-C61 DWDM MUX/DEMUX、50GHz AAWG、LC/UPC 1Uラック

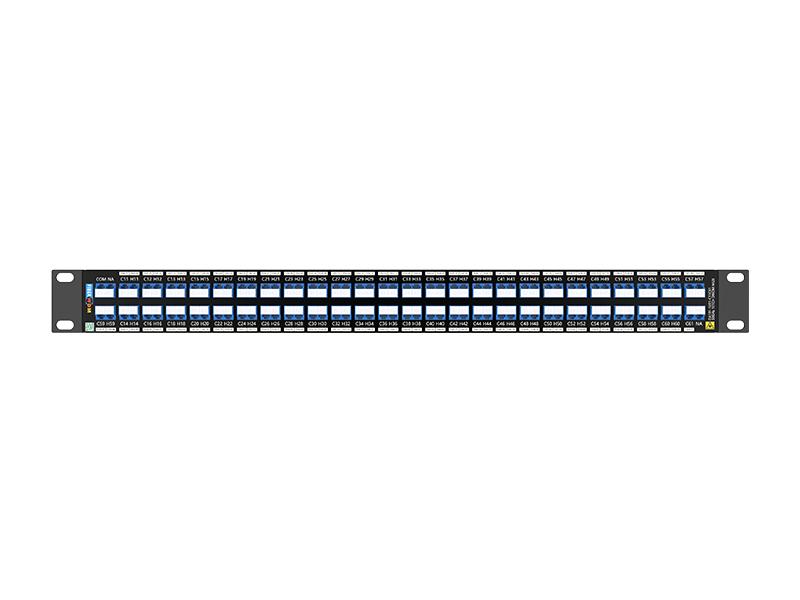

製品パネル
放送・テレビ、IDC、金融、政府、クラウド、大規模データなどの業界で動作します。
製品仕様
|
パラメータ |
注記 |
仕様 |
単位 |
|
|
最小 |
最大 |
|||
|
チャンネル |
101 |
チャンネル |
||
|
チャンネル間隔 |
50 |
GHz |
||
|
波長 |
1528.773 |
1568.772 |
nm |
|
|
基準通過帯域（ITUグリッド基準） |
ITUグリッド基準 |
± 6.25 |
GHz |
|
|
ITU周波数 |
下記表2参照 |
THz |
||
|
ITU波長 |
下記表2参照 |
nm |
||
|
中心周波数確度 |
全チャンネルにおけるITUグリッドからの3dB中心波長の絶対偏差の最大値 |
-0.05 |
+0.05 |
nm |
|
挿入損失 |
全チャンネルにおけるITU波長での挿入損失の最大値 |
6.5 |
dB |
|
|
挿入損失均一性 |
全チャネルにおける最大挿入損失変動 |
1.5 |
dB |
|
|
リップル |
全チャネルにおけるITU通過帯域全体の損失変動の最大値 |
0.7 |
dB |
|
|
1dB帯域幅 |
最小挿入損失から1dB、全幅、平均偏波 |
0.2 |
nm |
|
|
3dB帯域幅 |
最小挿入損失から3dB、全幅、平均偏波 |
0.26 |
nm |
|
|
20dB帯域幅 |
最小挿入損失から20dB、全幅、平均偏波 |
0.7 |
nm |
|
|
隣接チャネル分離 |
温度、ITUにおける平均偏波などの動作条件下における、最高電力チャネルと2つの隣接チャネル間の最大挿入損失差。 |
25 |
dB |
|
|
非隣接チャネル分離 |
温度、ITUにおける平均偏波などの動作条件下における、最高電力チャネルと非隣接チャネル間の最大挿入損失差。 |
30 |
dB |
|
|
総クロストーク |
最高出力チャネルと他のすべてのチャネル間の累積平均挿入損失の差。温度、ITUにおける平均偏波などの全体的な動作条件。 |
21 |
dB |
|
|
偏波依存損失 |
ITU通過帯域におけるすべての偏波状態における最大透過率 |
0.7 |
dB |
|
|
偏波モード遅延 |
全チャンネルにおける基準通過帯域内 |
0.5 |
ps |
|
|
リターンロス |
40 | dB | ||
|
連続光パワー |
500 | mW | ||
パッケージ情報

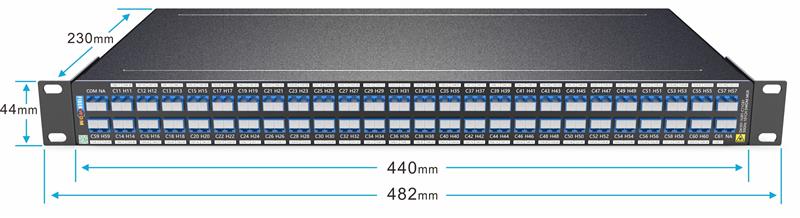

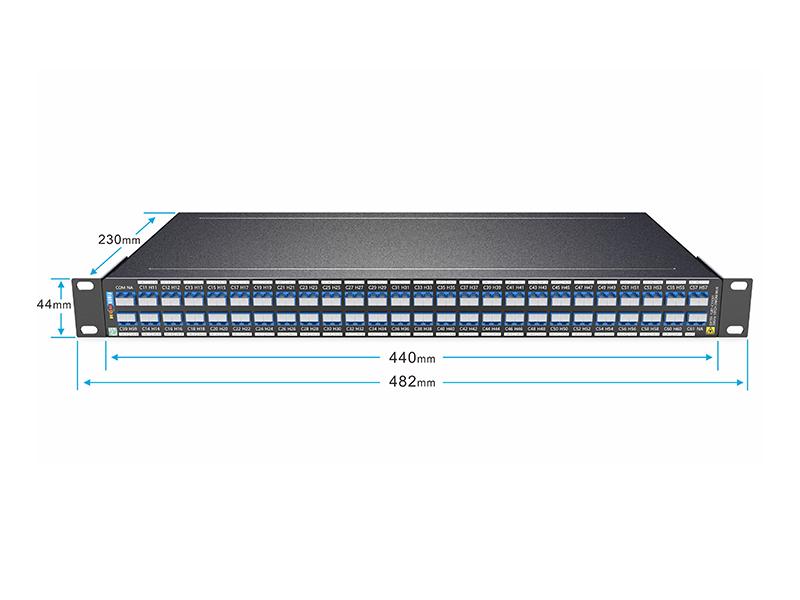

101CH DWDM 1Uラック
注文情報
|
製品番号 |
製品説明 |
|
DA101-1U01-C11C61 |
50GHz DWDM AAWG MUX/DEMUX 101CH (C11-C61) 単芯、LC/UPC、1Uラック |
注：カスタマイズ設計も承っておりますので、メールにてお問い合わせください。
チャンネルリスト
|
番号 |
周波数(THz) |
波長(nm) |
番号 |
周波数(THz) |
波長(nm) |
|
C11 |
191.10 |
1568.772 |
H36 |
193.65 |
1548.115 |
|
H11 |
191.15 |
1568.360 |
C37 |
193.70 |
1547.715 |
|
C12 |
191.20 |
1567.952 |
H37 |
193.75 |
1547.316 |
|
H12 |
191.25 |
1567.540 |
C38 |
193.80 |
1546.917 |
|
C13 |
191.30 |
1567.133 |
H38 |
193.85 |
1546.518 |
|
H13 |
191.35 |
1566.723 |
C39 |
193.90 |
1546.119 |
|
C14 |
191.40 |
1566.314 |
H39 |
193.95 |
1545.720 |
|
H14 |
191.45 |
1565.905 |
C40 |
194.00 |
1545.322 |
|
C15 |
191.50 |
1565.496 |
H40 |
194.05 |
1545.322 |
|
H15 |
191.55 |
1565.087 |
C41 |
194.10 |
1544.526 |
|
C16 |
191.60 |
1564.679 |
H41 |
194.15 |
1544.128 |
|
H16 |
191.65 |
1564.271 |
C42 |
194.20 |
1543.730 |
|
C17 |
191.70 |
1563.863 |
H42 |
194.25 |
1543.333 |
|
H17 |
191.75 |
1563.455 |
C43 |
194.30 |
1542.936 |
|
C18 |
191.80 |
1563.047 |
H43 |
194.35 |
1542.539 |
|
H18 |
191.85 |
1562.640 |
C44 |
194.40 |
1542.142 |
|
C19 |
191.90 |
1562.233 |
H44 |
194.45 |
1541.746 |
|
H19 |
192.95 |
1561.826 |
C45 |
194.50 |
1541.349 |
|
C20 |
192.00 |
1561.419 |
H45 |
194.55 |
1540.953 |
|
H20 |
192.05 |
1561.013 |
C46 |
194.60 |
1540.557 |
|
C21 |
192.10 |
1560.606 |
H46 |
194.65 |
1540.162 |
|
H21 |
192.15 |
1560.200 |
C47 |
194.70 |
1539.766 |
|
C22 |
192.20 |
1559.794 |
H47 |
194.75 |
1539.371 |
|
H22 |
192.25 |
1559.389 |
C48 |
194.80 |
1538.976 |
|
C23 |
192.30 |
1558.983 |
H48 |
194.85 |
1538.581 |
|
H23 |
192.35 |
1558.578 |
C49 |
194.90 |
1538.186 |
|
C24 |
192.40 |
1558.173 |
H49 |
194.95 |
1537.792 |
|
H24 |
192.45 |
1557.768 |
C50 |
195.00 |
1537.397 |
|
C25 |
192.50 |
1557.363 |
H50 |
195.05 |
1537.003 |
|
H25 |
192.55 |
1556.959 |
C51 |
195.10 |
1536.609 |
|
C26 |
192.60 |
1556.555 |
H51 |
195.15 |
1536.216 |
|
H26 |
192.65 |
1556.151 |
C52 |
195.20 |
1535.822 |
|
C27 |
192.70 |
1555.747 |
H52 |
195.25 |
1535.429 |
|
H27 |
192.75 |
1555.343 |
C53 |
195.30 |
1535.036 |
|
C28 |
192.80 |
1554.940 |
H53 |
195.35 |
1534.643 |
|
H28 |
192.85 |
1554.537 |
C54 |
195.40 |
1534.250 |
|
C29 |
192.90 |
1554.134 |
H54 |
195.45 |
1533.858 |
|
H29 |
192.95 |
1553.731 |
C55 |
195.50 |
1533.465 |
|
C30 |
193.00 |
1553.329 |
H55 |
195.55 |
1533.073 |
|
H30 |
193.05 |
1552.926 |
C56 |
195.60 |
1532.681 |
|
C31 |
193.10 |
1552.524 |
H56 |
195.65 |
1532.290 |
|
H31 |
193.15 |
1552.122 |
C57 |
195.70 |
1531.898 |
|
C32 |
193.20 |
1551.721 |
H57 |
195.75 |
1531.507 |
|
H32 |
193.25 |
1551.319 |
C58 |
195.80 |
1531.116 |
|
C33 |
193.30 |
1550.918 |
H58 |
195.85 |
1530.725 |
|
H33 |
193.35 |
1550.517 |
C59 |
195.90 |
1530.334 |
|
C34 |
193.40 |
1550.116 |
H59 |
195.95 |
1529.944 |
|
H34 |
193.45 |
1549.715 |
C60 |
196.00 |
1529.553 |
|
C35 |
193.50 |
1549.315 |
H60 |
196.05 |
1529.163 |
|
H35 |
193.55 |
1548.915 |
C61 |
196.10 |
1528.773 |
|
C36 |
193.60 |
1548.515 |
