8ch DWDM MUX/DEMUXはFIBERWDMで設計され、波長はC21～C28（1560.61nm～1554.94nm）です（ちなみに、他の波長のカスタマイズもサポートできます）。ITU-T G.694.1 100GHZグリッドに準拠し、Cバンド範囲の容量を最大化します。
シングルファイバー 8ch DWDM MUX は完全にパッシブな LGX ボックス モジュール デバイスで、2 スロット 1 U ラックに差し込むことができます。製品の挿入損失は、波長ポート < 2.4dB、ライン < 3.5dB です。
シングルファイバー 4CH 8波長 C21-C28 DWDM MUX/DEMUX、EXP、1310nm、モニターポート、LC/UPC、LGXボックス、2スロット 1Uラック付き
8ch DWDM MUX/DEMUXはFIBERWDMで設計され、波長はC21～C28（1560.61nm～1554.94nm）です（ちなみに、他の波長のカスタマイズもサポートできます）。ITU-T G.694.1 100GHZグリッドに準拠し、Cバンド範囲の容量を最大化します。
シングルファイバー 8ch DWDM MUX は完全にパッシブな LGX ボックス モジュール デバイスで、2 スロット 1 U ラックに差し込むことができます。製品の挿入損失は、波長ポート < 2.4dB、ライン < 3.5dB です。

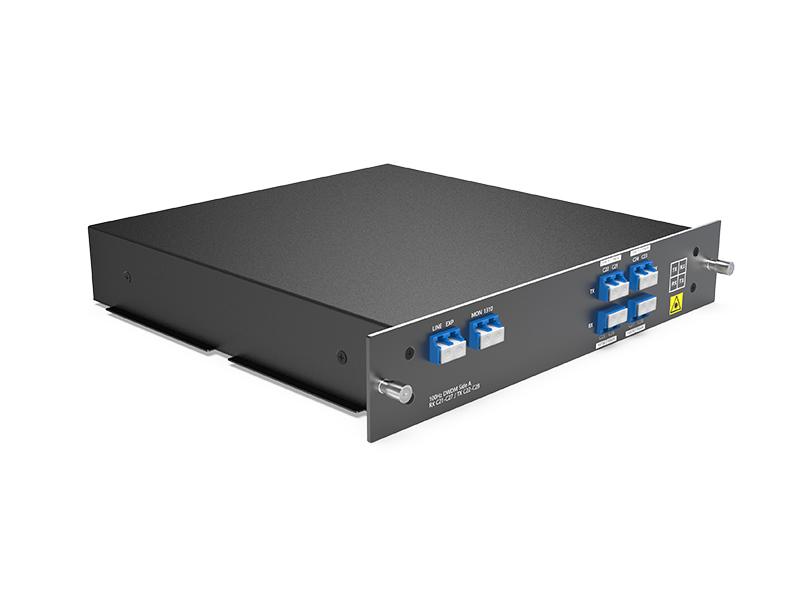

製品パネル

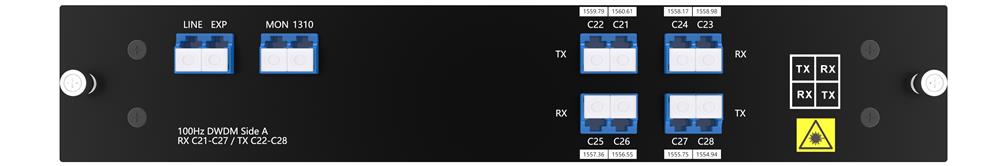

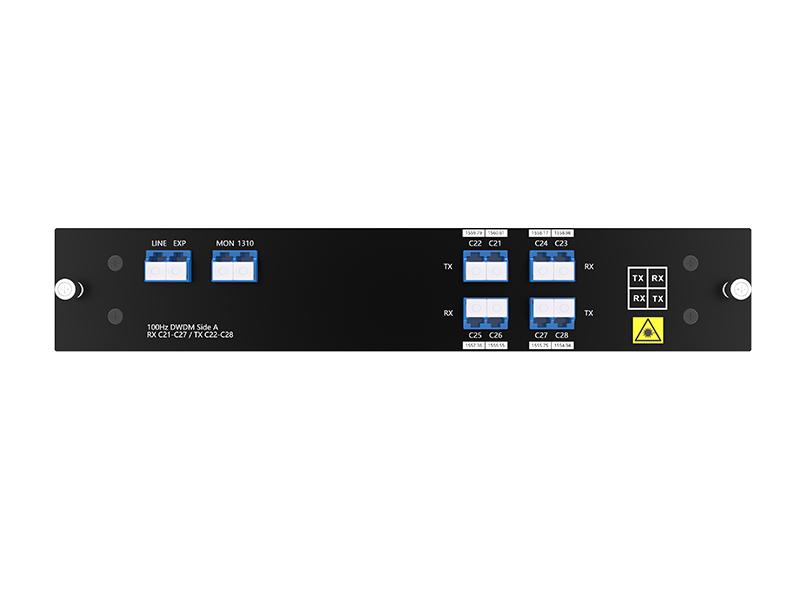

4CH DWDM MUX/DEMUX シングルファイバーサイドA

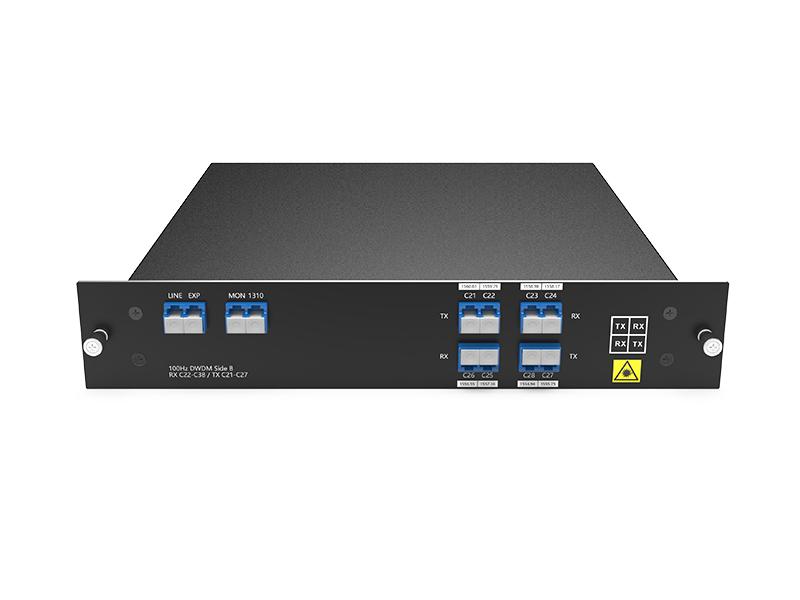

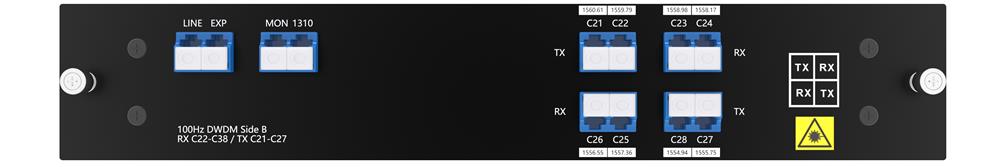

4CH DWDM MUX/DEMUX シングルファイバーサイドB

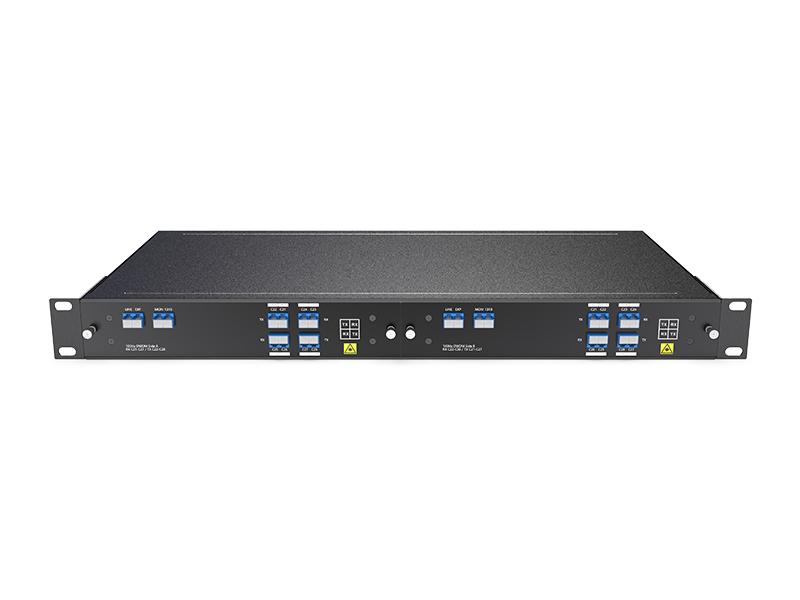

2スロット1Uラック
将来の帯域幅増加に対応する拡張ポートにより、追加のファイバーをインストールしたりリースしたりすることなく、異なる波長をサポートする別の DWDM MUX/DEMUX のライン ポートに接続することで、ネットワーク容量を増やすことができます。
ラインリンク
4CH DWDM MUX/DEMUX シングルファイバー伝送
4 チャネル DWDM MUX/DEMUX は、ポイントツーポイント伝送用の 1 本の光ファイバーで 4 チャネルの異なるビジネスをサポートします。
放送・テレビ、IDC、金融、政府、クラウド、大規模データなどの業界で活躍します。
製品仕様
|
波長 |
4ch 8波C21-C28 |
チャネル間隔 |
100GHz（0.8nm） |
|
チャネル通過帯域 |
±0.11nm |
テクノロジー |
TFF（薄膜フィルター） |
|
挿入損失@DWDM |
≤ 2.4dB |
挿入損失@モニター |
≤ 26dB |
|
波長@1310 |
1260～1360nm |
挿入損失@1310 |
≤ 0.8dB |
|
リターンロス |
45dB以上 |
指向性 |
45dB以上 |
|
偏光モード 分散 |
≤ 0.1ps |
偏光依存損失 |
≤ 0.3dB |
|
チャネル分離 |
隣接≥30dB
|
温度 |
動作温度 -40～85°C 保管温度 -40～85℃ |
|
正味重量 |
LGXボックス: 0.5kg 2スロット1Uラック: 2.5KG |
寸法（高さx幅x奥行き） |

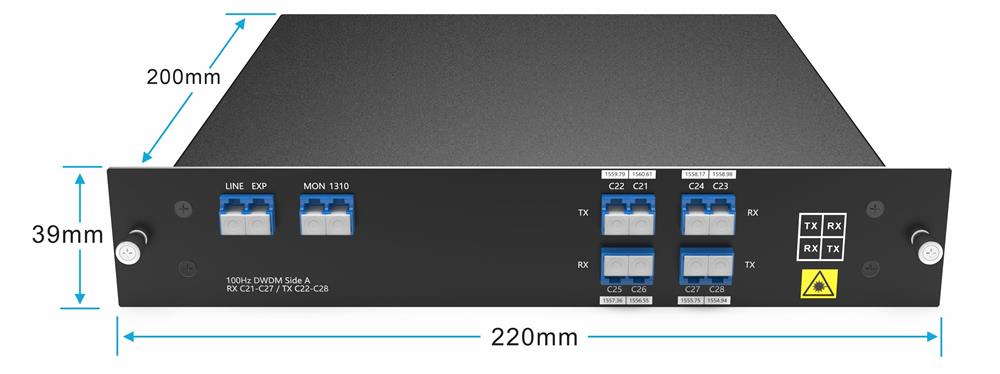

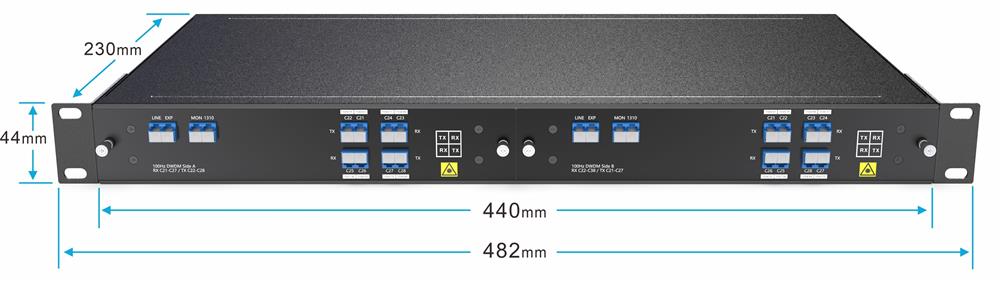

LGXボックス：220×200×39mm 1Uラック：44×440×230mm |
注: コネクタで指定されます。

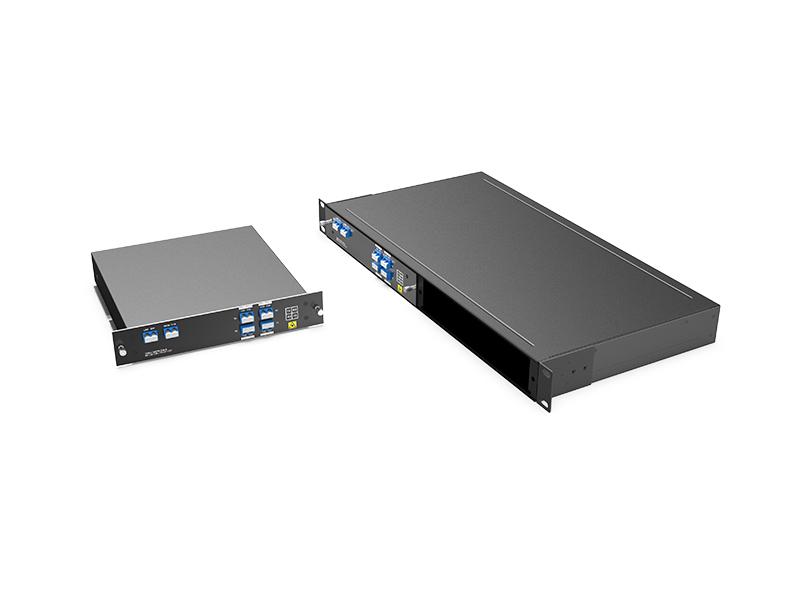

パッケージ情報

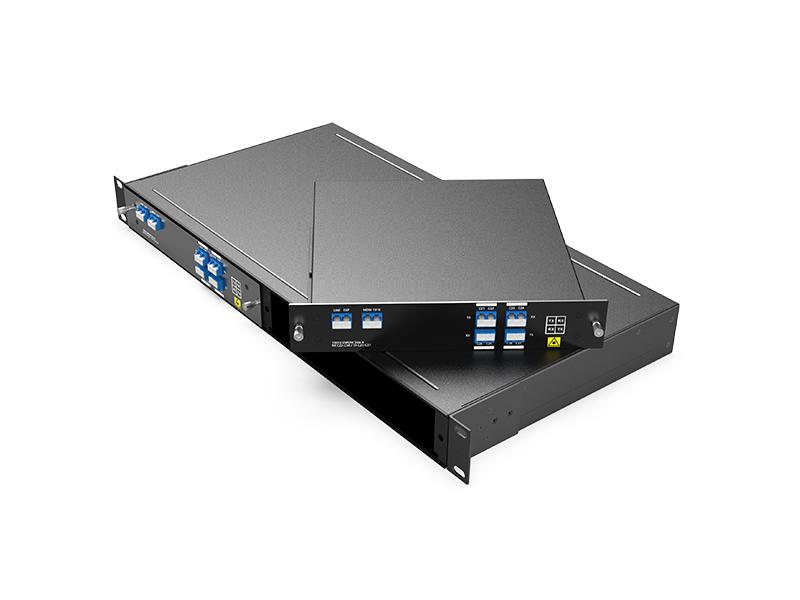

LGX BOX プラグイン 2 スロット 1U ラック
LGX BOX用2スロット1Uラック
注文情報
|
商品番号 |
製品説明 |
|
DM8-1U01-C2128-31M-A |
DWDM MUX//DEMUX 4CH 8Waves (RX C21-C27/TX C22-C28) EXP、1310nm、モニターポート付き、シングルファイバー、LC/UPC、プラグインLGXボックス、サイドA |
|
DD8-1U01-C2128-31M-B |
DWDM MUX/DEMUX 4CH 8Waves (RX C22-C28/TX C21-C27) EXP、1310nm、モニターポート付き、シングルファイバー、LC/UPC、プラグインLGXボックス、サイドB |
|
1U02-2LGX |
19インチ 1Uラック、プラグインLGXボックス用2スロット、440×230×44mm |
注: カスタマイズされたデザインをサポートしていますので、メールでお問い合わせください。
