APD2008 雪崩検出器

APD2008 雪崩探知機

ユーザーマニュアル

2.1 外観とインターフェースの説明

モジュールの外観は以下の図に示されています。

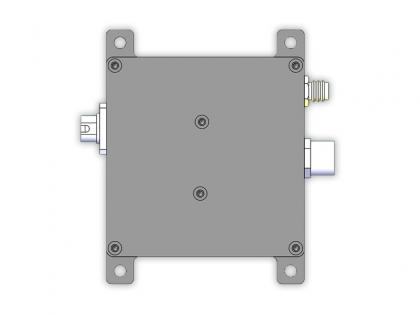

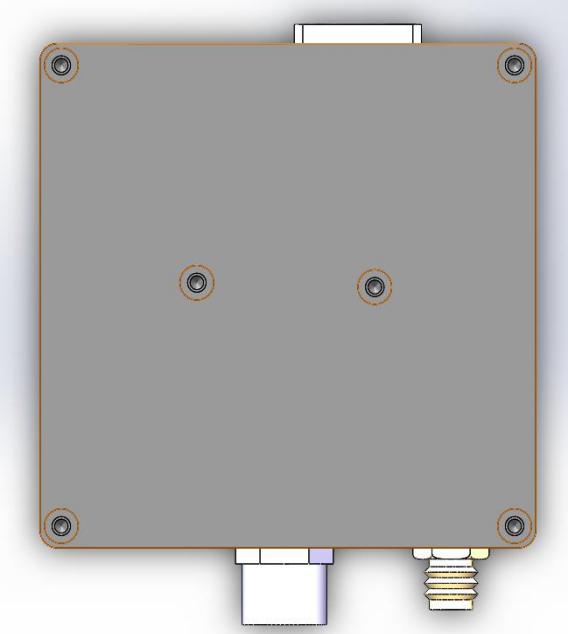

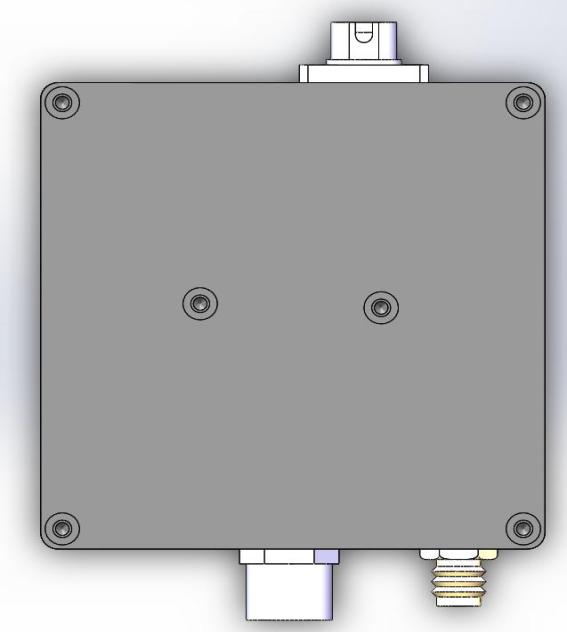

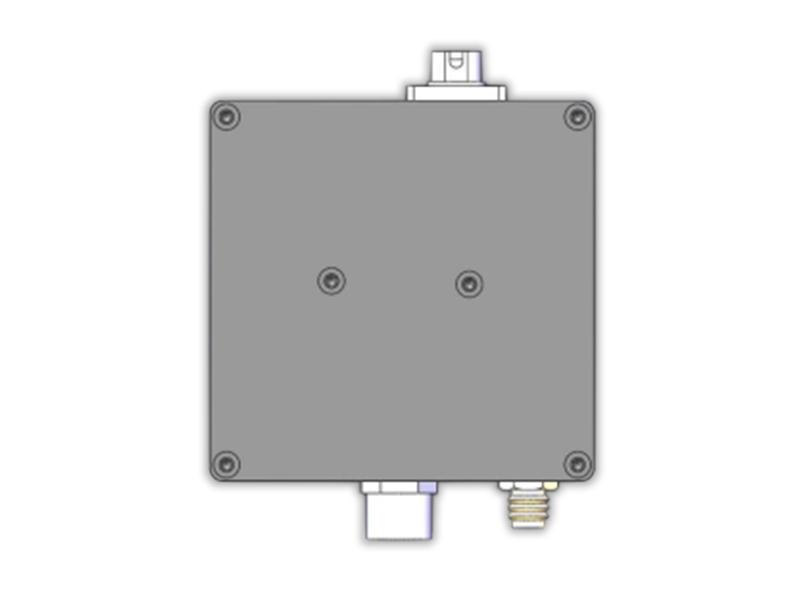

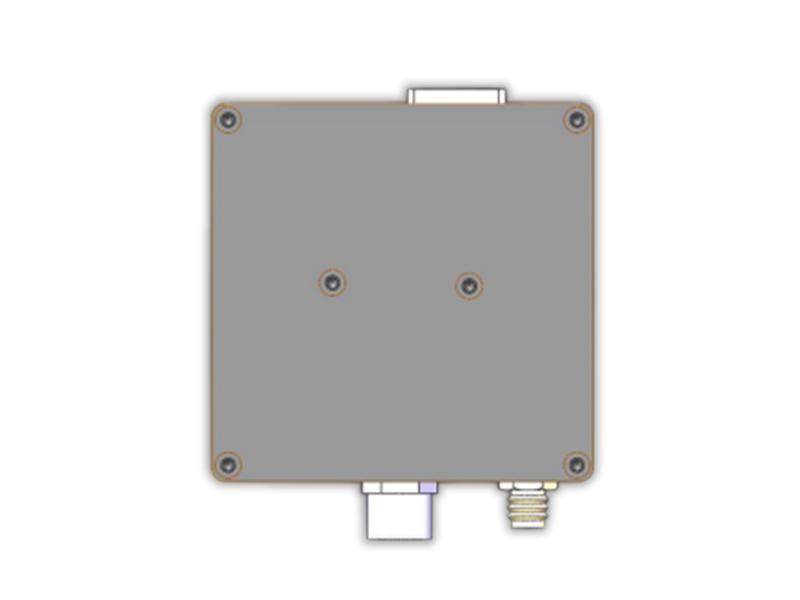

図2-1 検出器モジュールの外観（左：FCインターフェース、右：空きスペース）

このうち、上部のインターフェースは光入力インターフェース（FC/フリースペース）、右下は電源入力インターフェース（M8またはリード線出力）、右下は信号出力インターフェース（SMA）です。

温度補償付きバージョンの出力は GH1.25 端子ブロックであり、その定義は次のとおりです。

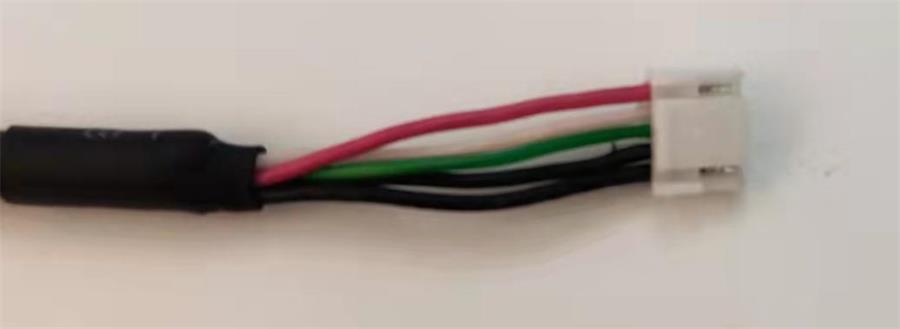

図2-2 適合電源コード

電気的説明

APDモジュールは単一電源製品です。赤い線を12Vに、黒い線をアースに接続し、電流を300mAにしてください。通常動作時の検出器モジュールの電流は100mA未満です

1.出力インターフェース：SMA（メスコネクタ）

2. 出力インピーダンス：50Ω

3. 最大出力電圧：

500MHz未満の製品：±3.6V（@High Z）、±1.8V（@50Ω）

1GHz（含む）以上の製品：±1V（@50ohm）。

4. スペクトル応答範囲：400nm〜1100nm。

5. 検出器応答性：50A/W@905nm

6. 光入力振幅の飽和光パワーを超えないでください

性能パラメータ

性能試験の説明

1. 試験光源のFCコネクタの状態が異なるため、各検出器の挿入損失は一定ではなく、検出器応答の試験結果はわずかに異なります

2. 検出器のトランスインピーダンス利得は、高出力負荷インピーダンスの条件下で計算されます。出力負荷が50Ωの場合、利得は公称値の半分に減少します。

3. 検出器ノイズと立ち上がり時間の測定結果は、以下の条件下で得られます。

a: オシロスコープの入力インピーダンスは50Ωです。

b: オシロスコープの帯域幅は全帯域幅（≥1GHz）です。

c: オシロスコープの時間スケールは 100ns/div に設定されています (注: 時間スケールが異なるとノイズは大きく異なります)。

4.試験室温度：23℃±5℃

5.テスト相対湿度：35％±15％

6.テスト動作電圧：±12V

APD検出器の標準的なテストパラメータ（APD2008）

図3-1 電気的性能の概要

機械的寸法

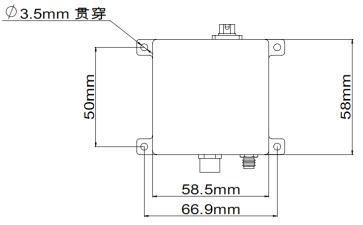

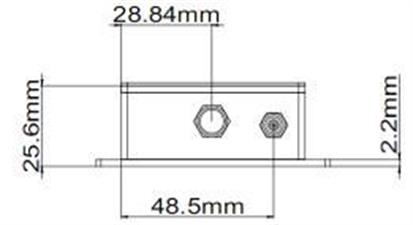

図4-1 APD検出器モジュールの機械的寸法図
