Optical Line Protection (OLP)
光回線保護（OLP） 光回線保護（OLP） 光回線保護（OLP）

光回線保護（OLP）

製品の特長



  • シングルモードおよびマルチモードファイバの両方の光回線保護をサポート
  • デュアルファイバ双方向およびシングルファイバ双方向の保護モードをサポートします。
  • 1+1（二重送信二重受信）および1:1（送信選択受信選択）の保護モードをサポートします。
  • 広い光パワーモニタリング範囲: -50dBm ～ +25dBm。
  • 短い光パス保護切り替え時間:
  • ローカルおよびリモートコントロールをサポートします。
  • SNMPベースの統合ネットワーク管理プラットフォームをサポートします。CLI（telnetおよびコンソール）、Web、NetView（グラフィカルインターフェイス）が含まれます。
今すぐお問い合わせ ダウンロード
  • 製品詳細

光回線保護（OLP）FW6OLP



OLP光保護ボードは、光ファイバー回線バックアップ用に FIBERWDM が開発した保護システムです。高度な光自動切替モジュールを採用しており、光ファイバー通信分野におけるプライマリおよびバックアップ光パスの切替に使用される光デバイスです。プライマリおよびバックアップシステムの光パスの信号状態を自動的に識別し、光パスの瞬時切替を実行して、完全な障害発生時にプライマリ光ケーブルの正常な動作を保証することで、サービスプロバイダーのサービス品質を向上させます。OLP光回線保護ボードは、各種基幹回線のプライマリおよびバックアップ保護や、さまざまな光パス切替を必要とするネットワークで広く使用されています。その利点は、光回線内の光信号を直接利用できること、コンパクトなサイズ、および費用対効果にあり、さまざまな光伝送分野で広く使用されています。



製品紹介

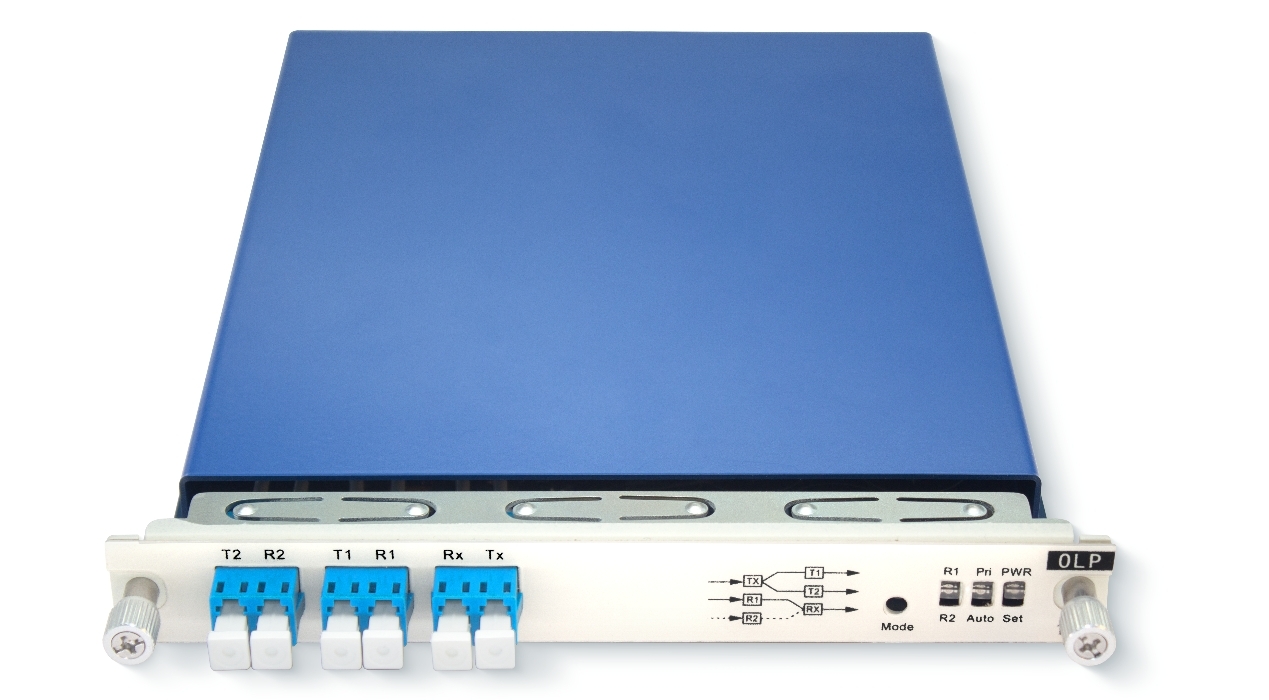

図 1: OLP光保護ボード





製品仕様



パラメータ

仕様

波長範囲

1310±50nm および 1550±50nm

光パワー範囲の検出

Tx

+25dBm~-50dBm

Rx

+10dBm~-50dBm

挿入損失

1+1 保護

送信端

≤4.0dB

受信端

≤1.5dB

1:1 保護

≤1.5dB

光パワー測定精度

≤0.5dB（+20dBm~-50dBm）

≤1.0dB（-40dBm~-50dBm）

光パワー分解能

≤0.01dB

波長依存性損失

≤0.25dB

偏波依存性損失

≤0.1dB

切替時間

≤20ms

リターンロス

≥45dB

クロストーク

≥55dB

ネットワーク管理

NetView, Web

ボード寸法

156 (W) × 20 (H) × 225 (D) (mm)

環境

要件

動作温度

-10℃〜50℃

保管温度

-40℃〜80℃

相対湿度

5%〜95%（結露なきこと）

安全性およびEMC規格適合

FCC、UL、CE、TUV、CSA規格

消費電力





注文情報



部品番号

仕様

FW6OLPA

OLPカード、光回線1+1プロテクション LC/UPC、FW6600シリーズで使用されるデュアルファイバー、1スロットを使用

FW6OLPB

OLPカード、光回線1:1プロテクション LC/UPC、FW6600シリーズで使用されるデュアルファイバー、1スロットを使用

FW6OLPABD

OLPカード、光回線1+1プロテクション LC/UPC、双方向、FW6600シリーズで使用、1スロットを使用
