/1650nm FBGリフレクター SC/APC

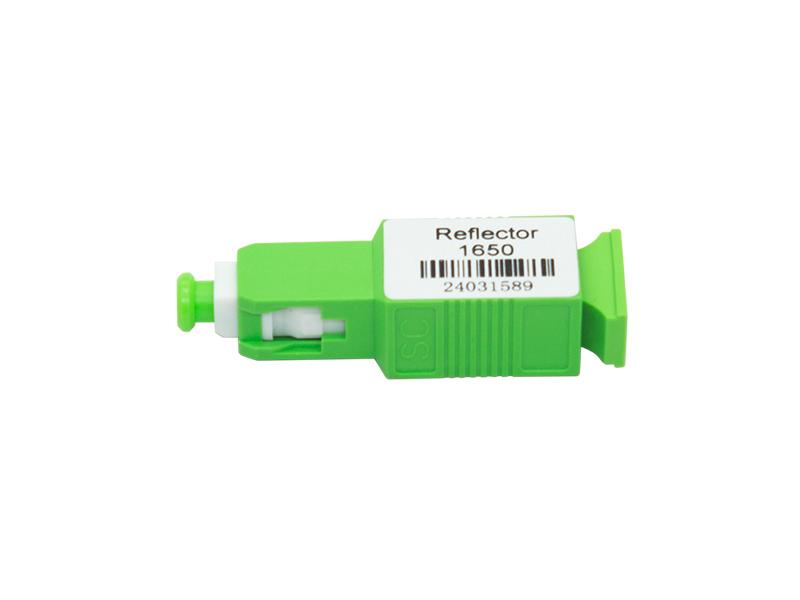

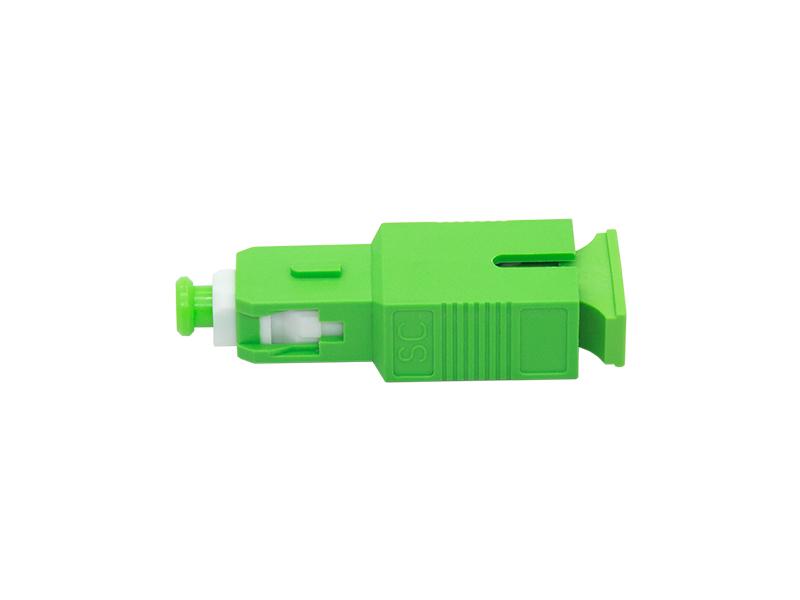

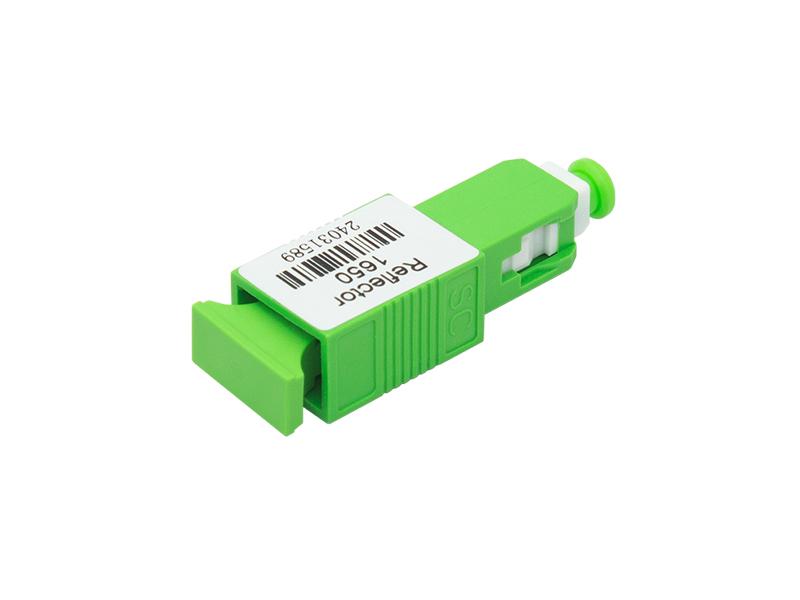

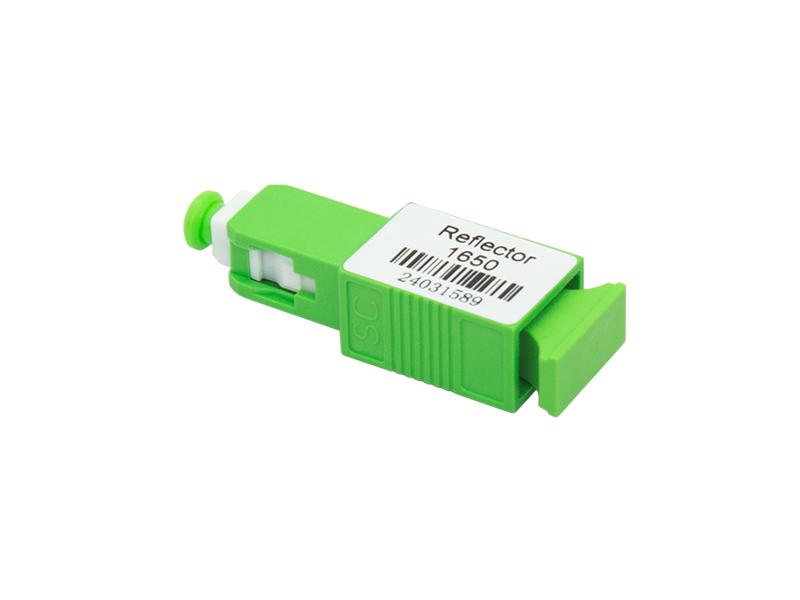

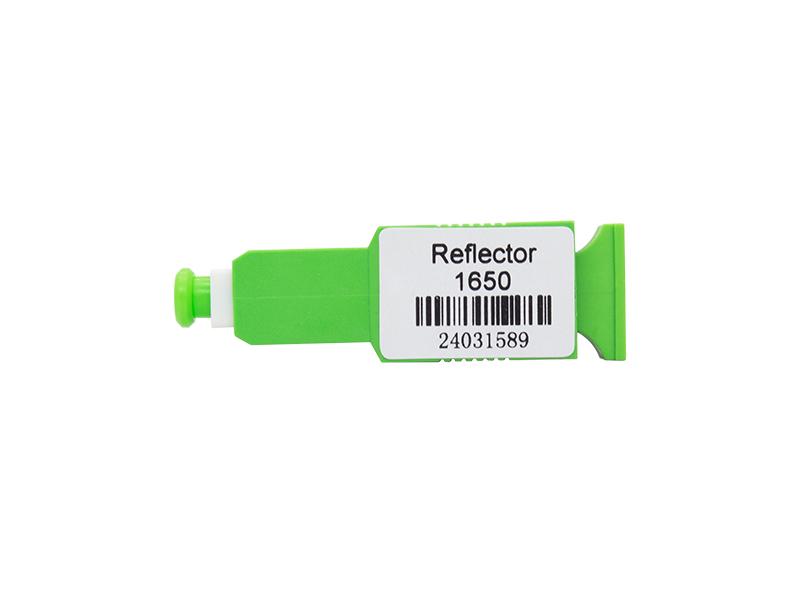

1650nm FBG Reflector SC/APC
1650nm FBGリフレクター SC/APC 1650nm FBGリフレクター SC/APC 1650nm FBGリフレクター SC/APC 1650nm FBGリフレクター SC/APC 1650nm FBGリフレクター SC/APC

1650nm FBGリフレクター SC/APC

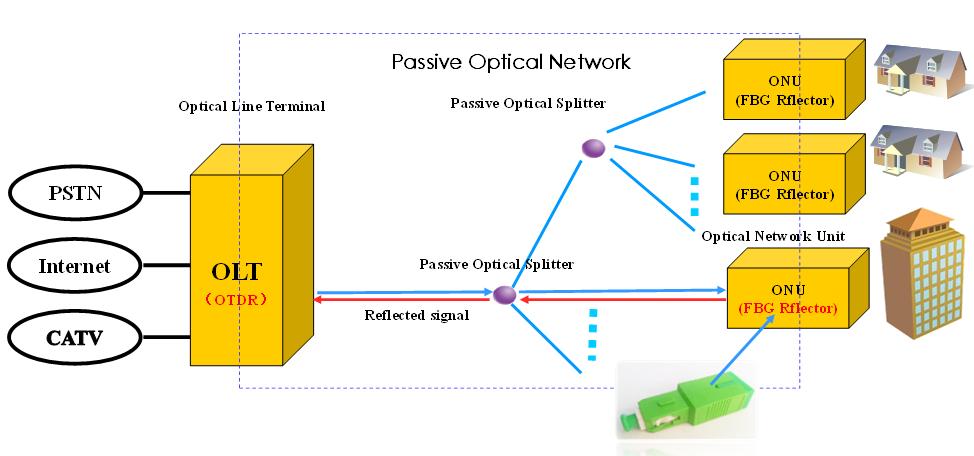

ファイバグレーティングリフレクタ（FBGリフレクタ）は、光ネットワークユニット（ONU）側に搭載される低コストの特定帯域リフレクタです。受動光ネットワーク（PON）の動作帯域を正常に伝送しながら、ファイバラインターミナル（OLT）側のOTDRからの光パルス（1650 +/- 5 nm）をほぼ100％反射できます。OTDRは、ファイバグレーティングリフレクタによって反射された信号を検出することで、光ファイバラインが正常かどうかを判断できます。反射信号が正常値より低い場合、ライン損失が大きすぎます。反射値が0の場合、光ファイバラインは断線しています。したがって、光ファイバラインをリアルタイムで監視することで、光ファイバラインをタイムリーに保守することができます。

今すぐお問い合わせ ダウンロード
  • 製品詳細

1650nm FBGリフレクター SC/APC

Characteristics

  • High stability and reliability
  • Remote real-time detection
  • Low insertion loss
  • Easy connection for adapter structure
  • Compliant with Telcordia GR-326-CORE, Telcordia GR-1221-CORE
  • Compliant with RoHS

Application

Detection and maintenance of Passive Optical Network lines (applied to FTTx).

1650nm FBG Reflector SC/APC

Optical parameter

item parameter specification unit Remarks
1

wavelength range

Pass band 1260~ 1625 nm
Reflect band 1644.5~ 1655.5 nm
2 Pass band IL ≤1.4 dB @1260~ 1360
≤1.4 dB @1460~ 1600
≤3.4 dB @1600~ 1625
ORL >35 dB @1260~ 1580
>30 dB @1580~ 1620
>20 dB @1620~ 1625
3 Reflect band IL >21 dB @1644.5~ 1655. 5
ORL ≤1.0 dB @1644.5~ 1655. 5
4 PDL ≤0.4 dB @1260~ 1600
5 Ripple ≤0.6 dB @1644.5~ 1655. 5
6 TDL ≤0.5 dB @1260~ 1600
7 Max Optical Power Handling 27 dB
8 Plug Times >500 Times
9 Connector SC/APC

Structure

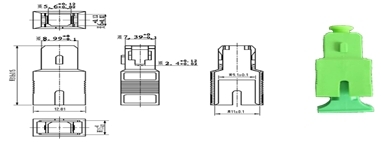

The FBG reflector adopts a standard SC connector structure, and its external dimensions are as follows:

1650nm FBG Reflector SC/APC

Working/storage conditions

parameter specification unit
Working temperature -25 ~ +65 °C
Working humidity 5~95 %RH
Storage temperature -40 ~ +85 °C
Storage humidity 5~95 %RH

この製品について知りたいですか?

送信 メッセージ
伝言を残す

あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください

関連製品
1650nm Reflector LC/APC 1650nm リフレクタ LC / APC
高い安定性と信頼性 リモートリアルタイム検出 低挿入損失 アダプタ構造への簡単接続に準拠 テルコルディア GR-326-Core、 Telcordia GR-1221-Core に準拠 RoHS
続きを読む

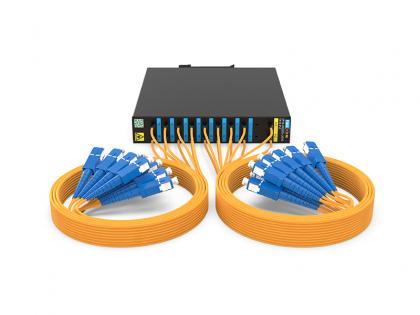

PLC 2.0MM 1.0M Fiber DIN Mounting Box 2x16 PLC SC/UPC 2.0MM 1.0M ファイバー DIN マウントボックス 120*110*20MM
