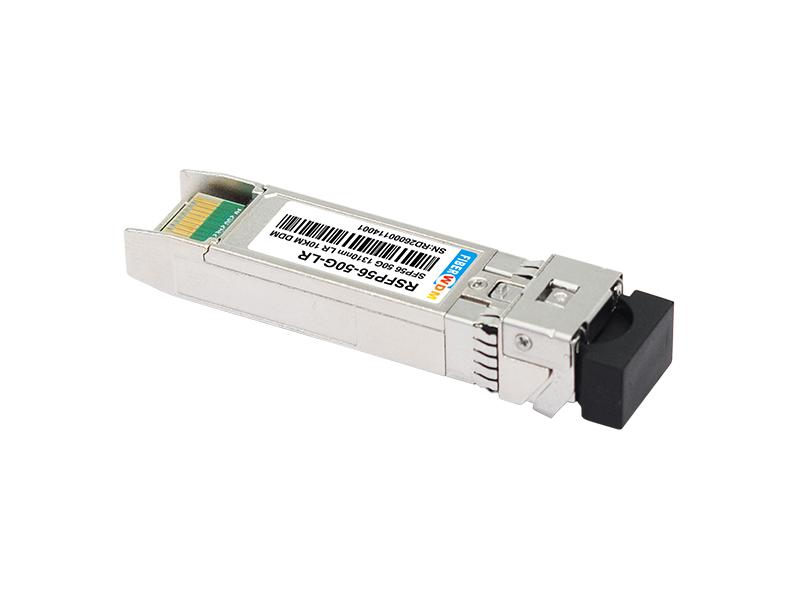

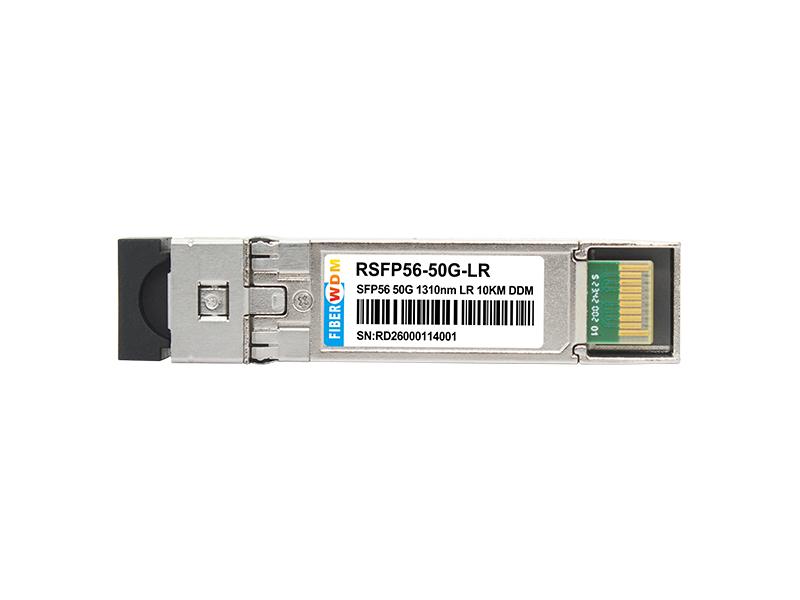

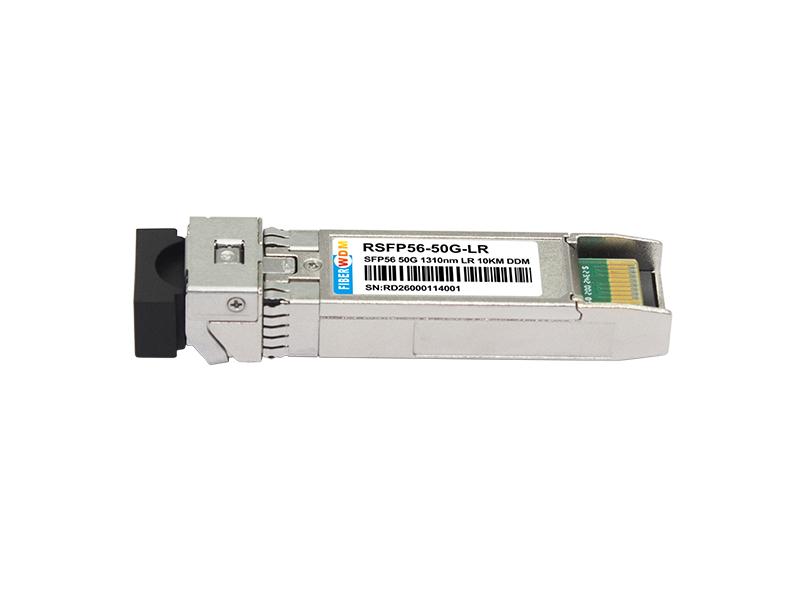

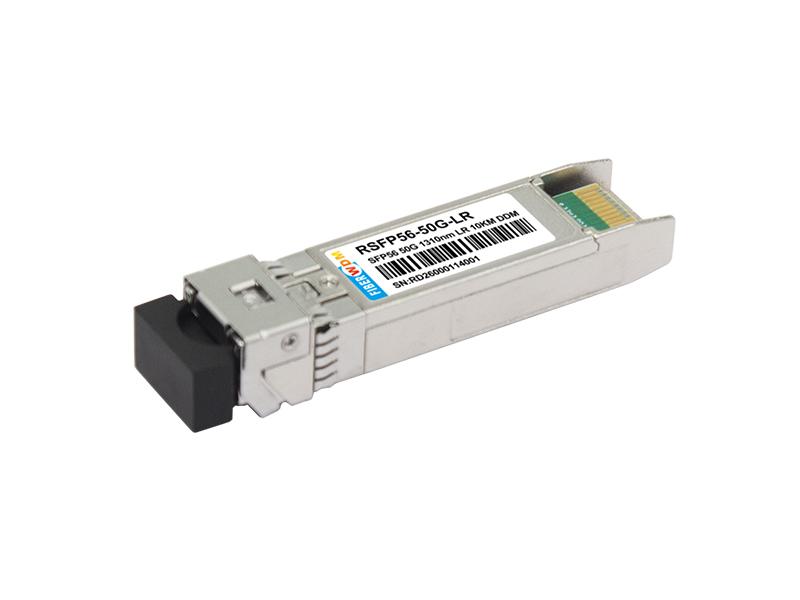

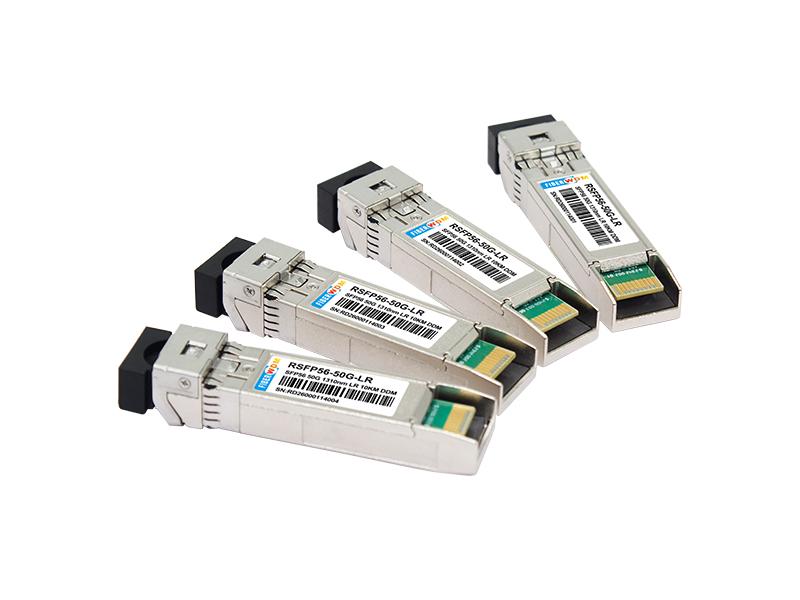

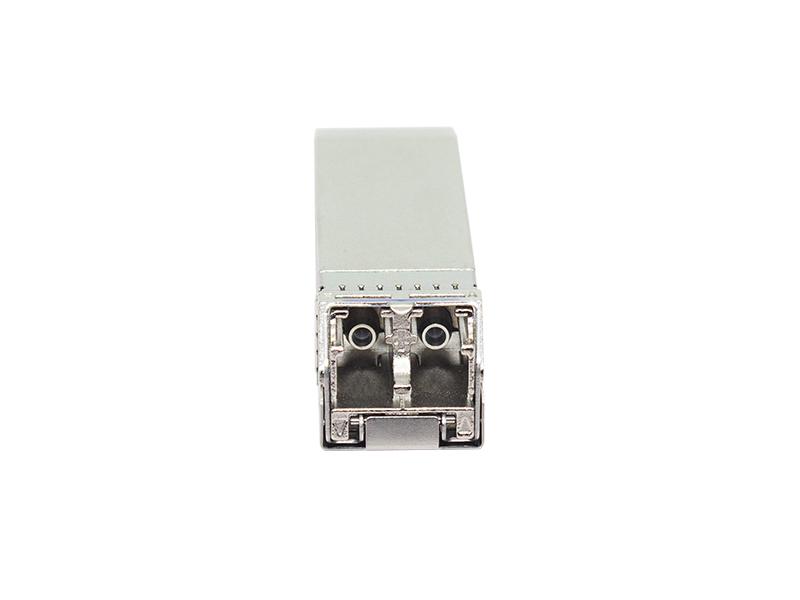

SFP56 50G 1310nm LR 10KM DDMトランシーバー RSFP56-50G-LR
光ポートの定義
| いいえ。 | パラメータ | シンボル | ユニット | 分。 | 標準 | マックス。 | 注記 |
| 送信機 | |||||||
| 3.1 | 中心波長 | λ | ナノメートル | 1295 | 1310 | 1325 | |
| 3.2 | スペクトル幅 | -20dB | ナノメートル | 1 | ||||
| 3.3 | サイドモード抑制比 | SMSR | dB | 30 | |||
| 3.4 | 平均発射パワー | dBm | -4.5 | 4.2 | |||
| 3.5 | OMA_外側 | ポマ | dBm | -1.5 | 4 | ||
| 3.6 | OMA_outer - TDECQ | dBm | -2.9 | 26.5625Gbd_PAM4 | |||
| 3.7 | PAM4 の送信機および分散アイ クロージャ (TDECQ) | dB | 3.2 | 26.5625Gbd_PAM4 | |||
| 3.8 | TDECQ-10log10(Ceq) | dB | 3.2 | 26.5625Gbd_PAM4 | |||
| 3.9 | 送信機と分散(TDP) | dB | 2.7 |
25.78125Gbd_NRZ ,10.3125Gbd_NRZ |
|||
| 3.10 | OFF送信機の平均発射電力 | dBm | -30 | ||||
| 3.11 | 消光比 | 救急外来 | dB | 3.5 | |||
| 3.12 | 光リターンロス許容範囲 | dB | 15.6 | ||||
| 3.13 | RIN15.6OMA | dBm | -132 | ||||
| 3.14 | 送信機反射率 | dB | -26 | ||||
| 受信機 | |||||||
| 3.15 | 中心波長 | λ | ナノメートル | 1295 | 1325 | ||
| 3.16 | ダメージ閾値 | dBm | 5.2 | ||||
| 3.17 | 平均受信電力 | dBm | -10.8 | 4.2 | |||
| 3.18 | 受信電力(OMA) | dBm | 4 | ||||
| 3.19 | 受信感度（OMA） | ポマ | dBm | -8.4 | 1 | ||
| 電源不要のモニターRX | dBm | -40 | |||||
| 3.20 | LOSを主張する | ロサ | dBm | -30 | |||
| 3.21 | LOSのアサート解除 | LOSD | dBm | -14 | |||
| 3.22 | LOSヒステリシス | dB | 0.5 | ||||
注: 26.5625Gbd PAM4、PRBS31Q、ER≥3.5dB、BER<2.4E-4で測定
電気ポートの定義
| パラメータ | シンボル | ユニット | 分。 | 標準 | マックス。 |
| 供給電圧 | VCC | V | 3.14 | 3.3 | 3.46 |
| 消費電力 | P | W | 2.0 | ||
| 送信機 | |||||
| 入力差動インピーダンス | リン | Ω | 100 | ||
| シングルエンドデータ入力振幅 | 車台番号 | mVp-p | 100 | 450 | |
| 送信無効電圧 | VDIS | V | 2 | VCCHOST | |
| 送信有効電圧 | ヴェン | V | VEE | VEE+0.8 | |
| 送信障害アサート電圧 | VFA | V | 2.2 | VCCHOST | |
| 送信障害デアサート電圧 | VFDA | V | VEE | VEE+0.4 | |
| 受信機 | |||||
| シングルエンドデータ出力振幅 | VOD | mVp-p | 225 | 450 | |
| LOS障害 | VLOSFT | V | 2.2 | VCCHOST | |
| LOS 通常 | VLOSNR | V | VEE | VEE+0.4 | |

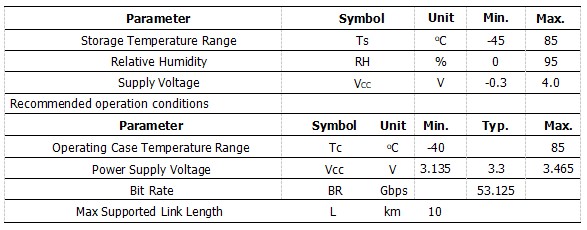

絶対最大定格
推奨保管条件

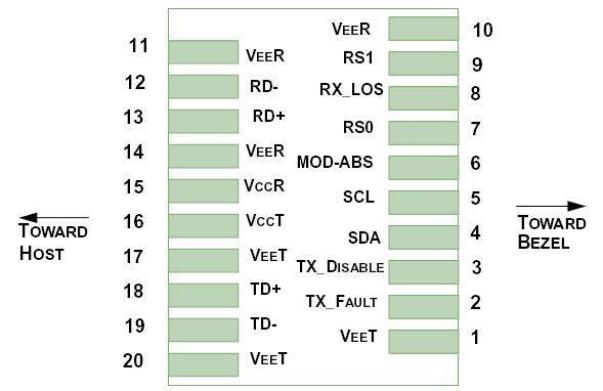

ピン機能の定義
| ピン番号 | シンボル | 論理 | 説明 |
| 1,17,20 | ヴィート | ホスト ボード上の信号グランドに接続されます。 | |
| 2 | TX障害 | LVTTL出力 | モジュールトランスミッタ障害出力 |
| 3 |
送信無効 |
LVTTL入力 | モジュール送信機無効化制御 |
| 4 | SDA |
LVTTL入力/出力 |
2線式シリアルインターフェースデータ |
| 5 | SCL | LVTTL入力/出力 | 2線式シリアルインターフェースクロック |
| 6 | MOD-ABS | モジュールが存在しない（モジュールのグランドに接続されている） | |
| 7 | RS0 | LVTTL入力 | レート選択 0 (Rx) : Low=CDR バイパス; High=CDR 選択 |
| 8 | 視界 | LVTTL出力 | 受信機の信号消失 |
| 9 | RS1 | LVTTL入力 | レート選択1（Tx）：低=CDRバイパス、高=CDR選択 |
| 10,11,14 | ヴィー | ホスト ボード上の信号グランドに接続されます。 | |
| 12 | RD- | CML出力 | 受信機の反転データ出力。内部で AC 結合され、終端されています。 |
| 13 | RD+ | CML出力 | 受信機の非反転データ出力。内部で AC 結合され、終端されています。 |
| 15 | VccR | 受信機電源 3.3V 供給 | |
| 16 | VccT | 送信機電源 3.3V 供給 | |
| 18 | TD+ | CML入力 | 送信機の非反転データ入力。内部で AC 結合され、終端されています。 |
| 19 | TD- | CML入力 | 送信機の反転データ入力。内部で AC 結合され、終端されています。 |
注文情報
| 部品番号 | 説明 |
| RSFP56-50G0-LR | SFP56 50G 1310nm LR 10km DDM |

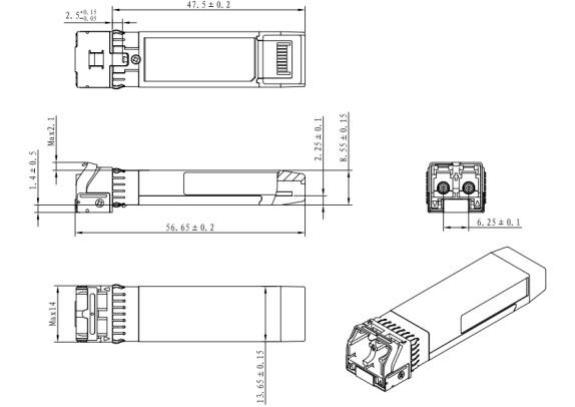

機械図面
機械構造
規制遵守
| 特徴 | 試験方法 | パフォーマンス |
| 電気ピンへの静電放電（ESD） | MIL-STD-883C 方法 3015.7 | クラス1（> 1500ボルト） |
| 静電放電（ESD）耐性 | IEC 61000-4-2のバリエーション | LV 4（気中放電：15KV、接触放電：8KV） |
|
電磁 干渉（EMI） |
CISPR22 ITE クラスB EN55022 クラスB FCCクラスB |
標準に準拠 |
| 免疫 | IEC61000-4-3 クラス2 EN55024 | 通常、シャーシエンクロージャなしでトランシーバーに適用された 80 ～ 1000 MHz の 3V/m スイープ フィールドによる測定可能な影響は示されません。 |
