1650nm Reflector LC/APC
1650nm リフレクタ LC / APC

1650nm リフレクタ LC / APC

  • 高い安定性と信頼性
  • リモートリアルタイム検出
  • 低挿入損失
  • アダプタ構造への簡単接続
  • に準拠 テルコルディア GR-326-Core、 Telcordia GR-1221-Core
  • に準拠 RoHS




今すぐお問い合わせ ダウンロード
  • 製品詳細

1650nm FBG リフレクタ LC / APC

繊維ブラッグ格子 リフレクタ（FBG リフレクタ） 光ネットワークユニットに搭載されている低コストの特定のバンドリフレクタです。（ONU）面。 光パルス（1650 + / - 5 NM） から Otdr ファイバーライン端子 （OLT） パッシブ光ネットワークの作業帯（PON）正常に送信されます。 OTDR のかどうかを判断できますファイバ線路で反射された信号を検出することにより、ファイバ線が正常である。 その後 のとき 反射信号は . 。通常の値、ライン損失は大きくなります。 その後 のとき反射値は0であり、光ファイバ線は破損している。な々は、繊維のリアルタイム監視によりファイバラインを時間的に維持することができる。

申し込み

パッシブ光ネットワーク線の検出と維持（適用された FTTX）。


1650 Reflector

光学パラメータ


アイテム

パラメータ

仕様

単位

備考

1

波長範囲

帯帯

1260~1625

nm

-

バンドを反映する

1644.5~1655.5

nm

-

2

帯帯

IL

≤1.4

dB

@ 1260~1360

≤1.4

dB

@ 1460~1600

≤3.4

dB

@ 1600~1625

orl

> 35

dB

@ 1260~1580

> 30

dB

@ 1580~1620

> 20

dB

@ 1620~1625

3

バンドを反映する

IL

> 21

dB

@ 1644.5~1655.5

orl

≤1.0

dB

@ 1644.5~1655.5

4

pd

≤0.4

dB

@ 1260~1600

5

リップル

≤0.6

dB

@ 1644.5~1655.5

6

TDL

≤0.5

dB

@ 1260~1600

7

最大光パワーハンドリング

27

DBM

-

8

プラグタイム

> 500

times

-

9

コネクタ

LC / APC

-

-

構造

FBG 反射板は標準を採用しています.LC コネクタ構造、およびその外形寸法は以下のとおりです。

1625 Reflector

WORNION / ストレージ 条件

パラメータ

仕様

単位

作業温度

-25 〜 +65

°C

作業湿度

5 ~95

％Rh

貯蔵温度

-40 〜 +85

°C

保管湿度

5 ~95

％Rh


この製品について知りたいですか?

送信 メッセージ
伝言を残す

あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください

関連製品

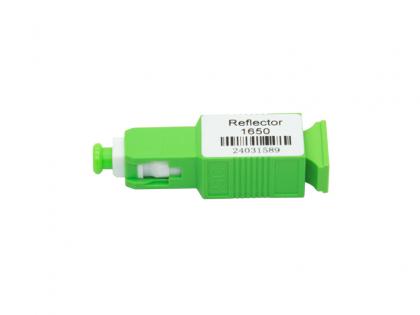

1650nm FBG Reflector SC/APC 1650nm FBGリフレクター SC/APC
