PM（偏波保持）1X12 MEMSファイバー光スイッチ1550nm 0.9MM 0.5M PMファイバーFC/APC 158x150x29nmモジュール
FW-MSX-1X12-15-PM-09-05-FC/APC-M3

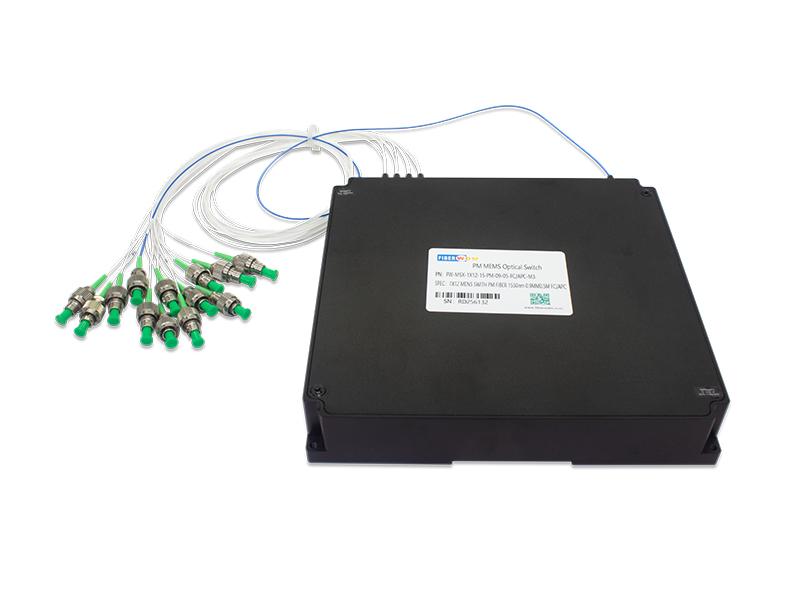

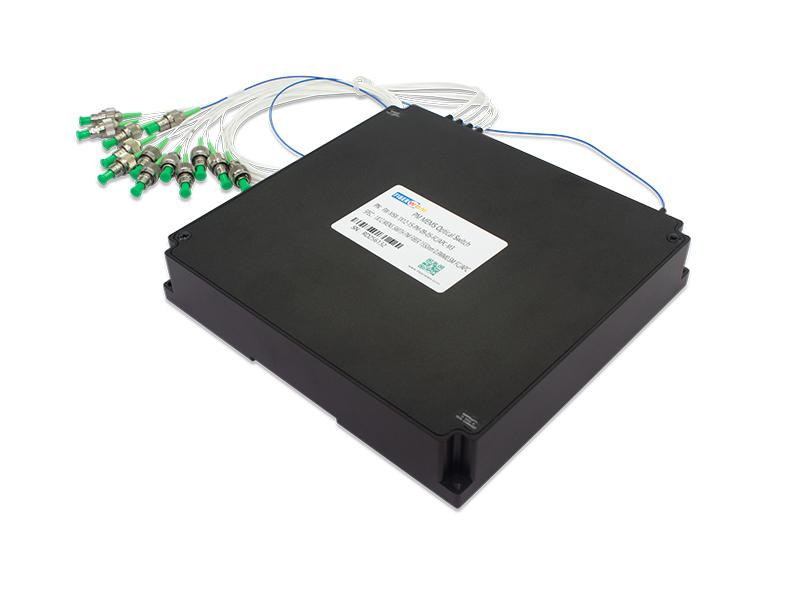

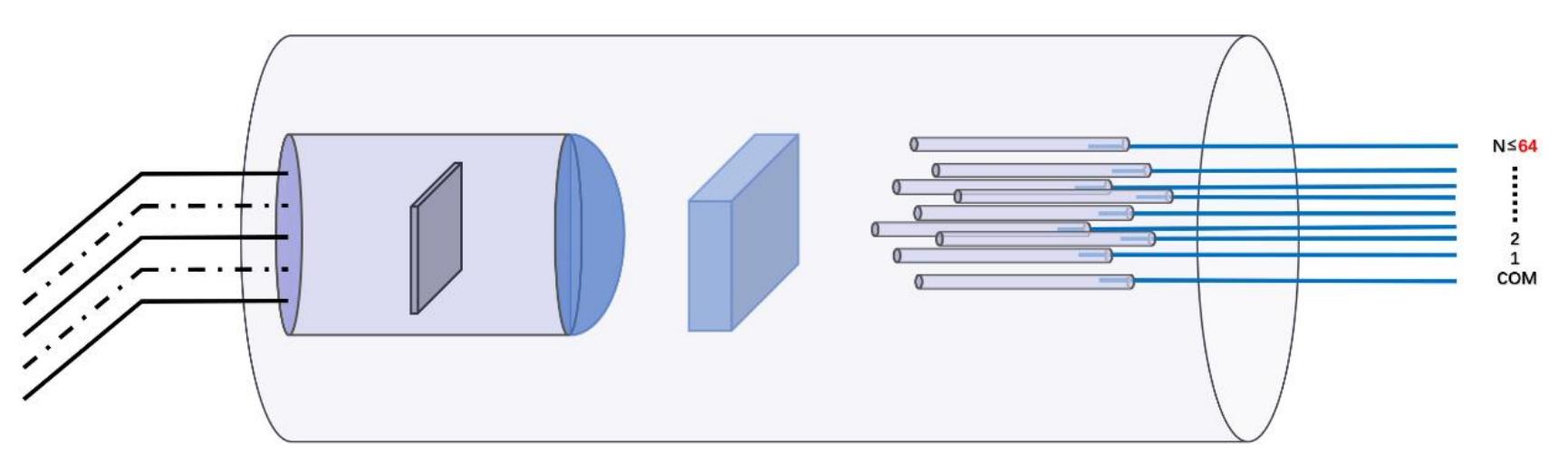

MEMS 1xN光スイッチは、微小電気機械システム技術に基づいています。MEMSミラーを回転させることにより、入力ファイバと最大N本の出力ファイバ間のチャネル選択が可能です。
このスイッチは双方向性があり、Nx1セレクタスイッチとしても使用できます。コンパクトなパッケージでありながら、高い信頼性、耐久性、長寿命を実現した光スイッチです。
アプリケーション
仕様
表1 光学仕様 1
|
パラメータ |
価値 |
ユニット |
注記 |
|
|
波長 |
15:1525～1568 |
ナノメートル |
シングルバンド: 13 または 15 または 16 デュアルバンド: 13&15 または 15&16 フルバンド: 13&15&16 または 1290~1650 |
|
|
テスト波長 |
1550 | ナノメートル | ||
|
ミックスN |
1x12 |
|||
|
挿入損失 |
1x12 |
≤1.8 |
デシベル |
1. ILはCWL、23°Cで測定されます 2. ILはシングルバンド用です。デュアルバンドでは0.2dBが加算されます。 3. コネクタ付きの場合、ILは0.2～0.3dB増加します。 4. -5～65℃の場合、ILは0.4dB増加する |
|
リターンロス |
≥45 |
デシベル |
または顧客指定 |
|
|
再現性 |
≤0.1 |
デシベル |
再現性は100サイクル後に定義されます |
|
|
クロストーク |
≥50 |
デシベル |
または顧客指定 |
|
|
偏光依存損失 |
≤0.35 |
デシベル |
||
|
波長依存損失 |
≤0.6 |
デシベル |
WDLはCWL±20nm、23°Cで測定されます。 |
|
|
温度依存損失 |
≤0.6 |
デシベル |
|
|
|
消光比 |
18歳以上 |
デシベル |
高品質の溶接コネクタ |
|
|
スイッチタイム |
≤5 |
MS |
1.接続構成の1セット 2. プロトコル伝送時間を除く 3. 最適化された電圧ランプを使用する場合 |
|
|
耐久性 |
≥1x109 |
サイクル |
|
|
|
最大光出力 |
≤500 |
ミリワット |
|
|
1. 全ての仕様はコネクタなしのものです。
表2 電気的および機械的仕様 1
|
パラメータ |
価値 |
ユニット |
|
ラッチングタイプ |
非ラッチング |
|
|
コントロールタイプ |
UART |
|
|
供給電圧 |
5～12 |
V |
|
消費電力 |
≤2、典型的には1.7 |
W |
|
接続タイプ |
||
|
寸法 |
158x150x29 |
んん |
1. すべての仕様は MSX M3 に属します。
表3 環境条件
|
パラメータ |
価値 |
ユニット |
|
動作温度 |
-5～65 |
℃ |
|
保管温度 |
-40～85 |
℃ |
|
動作湿度 |
5～95 |
%RH |
|
保管湿度 |
5～95 |
%RH |
表4 ピグテールとコネクタの種類/長さ
|
パラメータ |
価値 |
ユニット |
注記 |
|
繊維の種類 |
|||
|
ファイバーピグテール（全ポート） |
250umファイバーまたは900umルーズチューブ |
||
|
ファイバー長（全ポート） |
0.5±0.05 |
メートル |
または顧客指定 |
|
光コネクタ（全ポート） |
FC/APC |
または顧客指定 |

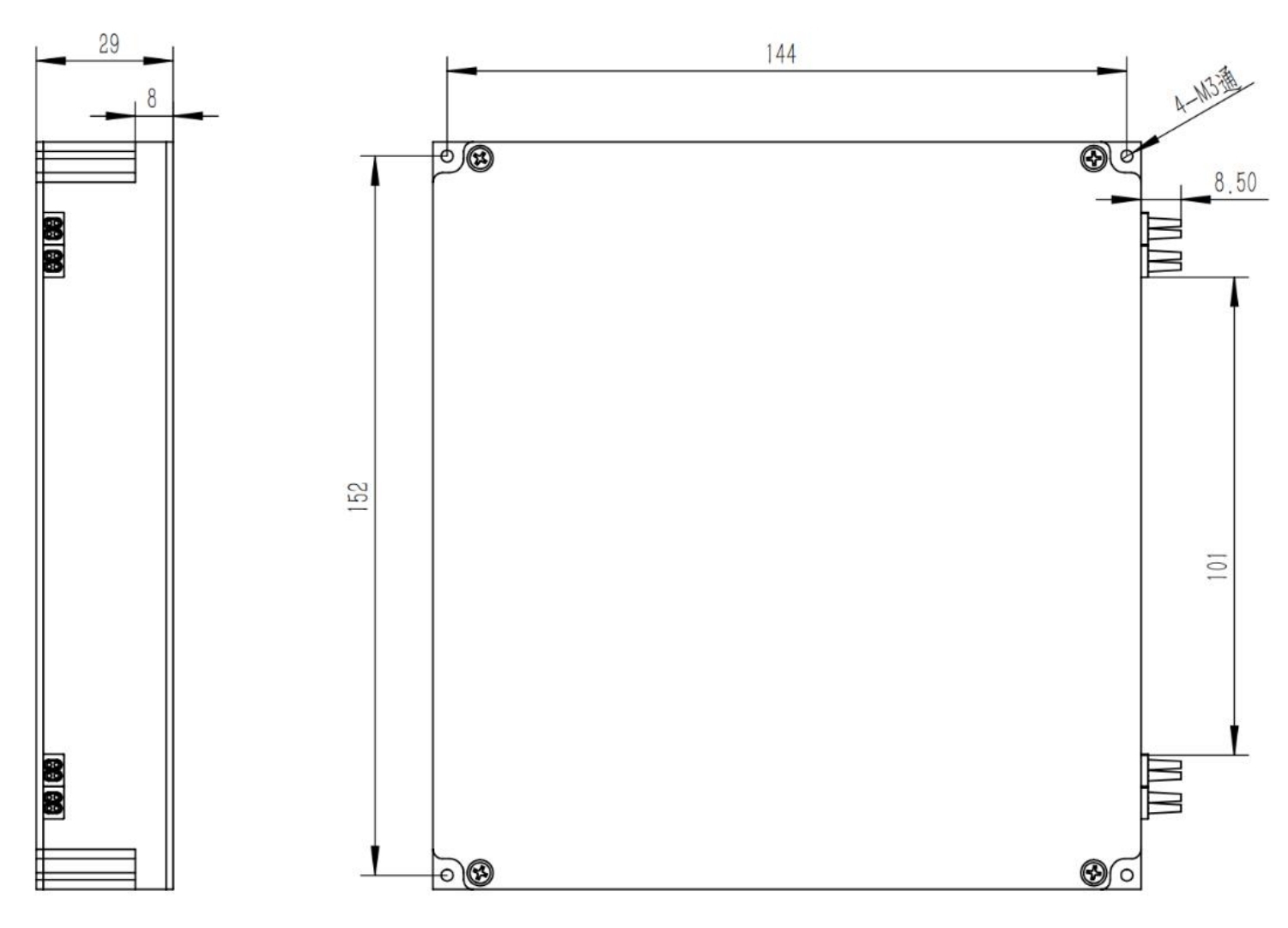

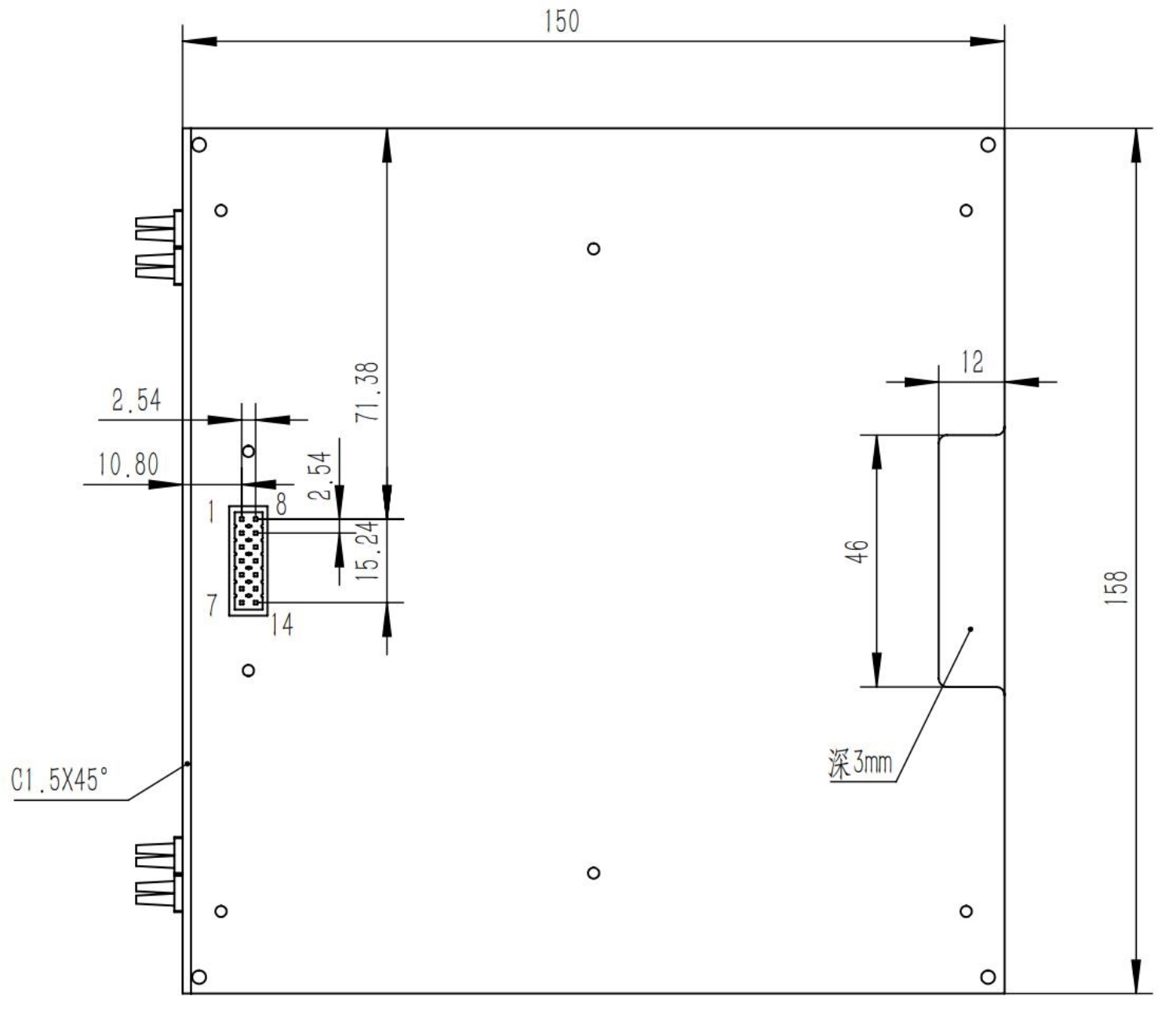

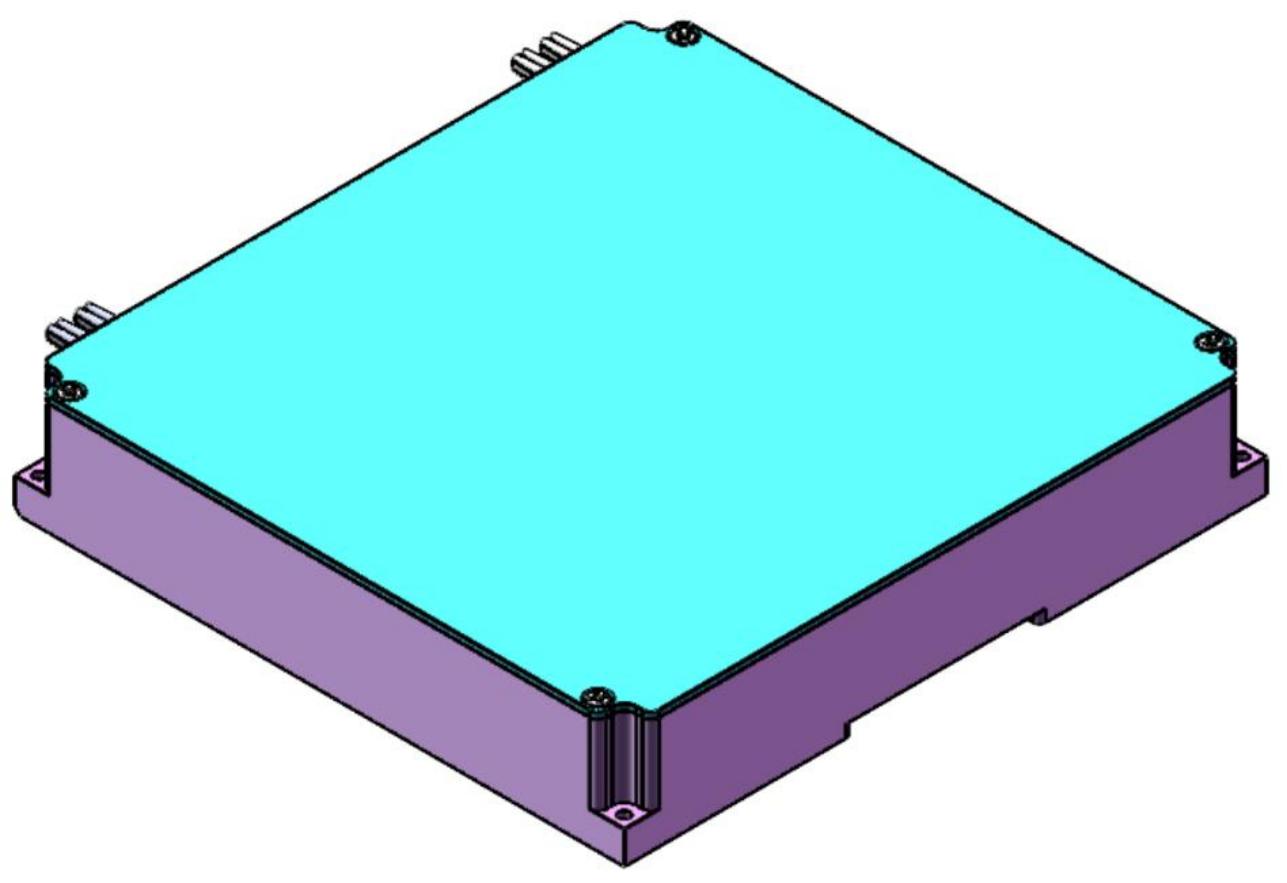

機械寸法
表5 電子PINの定義
|
ピン番号 |
名前 |
入力/出力 |
レベル |
関数 |
| 1 |
ノースカロライナ州 |
接続なし |
||
| 2 |
VCC |
電源 |
+(5.0±5%) V 電源最大150mA |
|
| 3 |
入出力 |
LVTTL |
予約済み |
|
| 4 |
GND |
電源グランド |
||
| 5 |
入出力 |
LVTTL |
予約済み |
|
| 6 |
TXD |
出力 |
LVTTL |
UARTシリアルデータ出力 |
| 7 |
RXD |
入力 |
LVTTL |
UARTシリアルデータ入力 |
| 8 |
入出力 |
LVTTL |
予約済み |
|
| 9 |
入出力 |
LVTTL |
予約済み |
|
| 10 |
入出力 |
LVTTL |
予約済み |
|
| 11 |
ケースGND |
ケースグラウンド |
||
| 12 |
入出力 |
LVTTL |
予約済み |
|
| 13 |
入出力 |
LVTTL |
予約済み |
|
| 14 |
リセット |
入力 |
LVTTL |
リセット、ローアクティブ、パルス幅は4ms必要 |
UART制御設定
ボーレート: 115200
スタートビット: 1
データビット: 8
パリティ: なし
ストップビット: 1
フロー制御: なし。
通信プロトコル
プロトコル 1 (デフォルト)
指示
|
フラグ |
レン |
RES |
コンマ |
データ |
和 |
|
2バイト |
1バイト |
1バイト |
1バイト |
1バイト |
フラグ: 0xEFEF または 0xAAAA
LEN: RESからSUMまでの合計バイト数
レスポンス: 0xFF
SUM: チェックサム、SUM=FLAG+LEN+RES+COMMA+DATA
応答
|
フラグ |
レン |
RES |
レスポンシブ |
データ |
和 |
|
2バイト |
1バイト |
1バイト |
1バイト |
1バイト |
フラグ: 0xEDFA
LEN: RESからSUMまでの合計バイト数
レスポンス: 0xFF
SUM: チェックサム、SUM=FLAG+LEN+RES+COMMA+DATA
コマンドリスト
|
チャンネルを設定する |
|||||||
|
指示 |
フラグ1 |
レン |
RES |
司令官 |
スイッチ |
データ |
和 |
|
0xEFEF |
0x06 |
0xFF |
0x0D |
00/01 |
チャンネル（1バイト） |
和 |
|
|
例：EF EF 06 FF 0D 00 00 01 F1（チャンネル1を設定） EF EF 06 FF 0D 00 00 02 F2（チャンネル2を設定） EF EF 06 FF 0D 00 00 03 F3 (チャンネル 3 を設定) |
|||||||
|
応答 |
フラグ2 |
レン |
RES |
レスポンシブ |
データ |
和 | |
|
0xEDFA |
0x04 |
RES |
0x04 |
成功：0xEE 失敗：0xEF |
和 |
||
|
例: ED FA 04 FF 04 EE DC |
|||||||
|
チャンネルを取得 |
||||||
|
指示 |
フラグ1 |
レン |
RES |
コンマ |
データ |
和 |
|
0xEFEF |
0x03 |
RES |
0x02 |
和 |
||
|
例: EF EF 03 FF 02 E2 |
||||||
|
応答 |
フラグ2 |
レン |
RES |
レスポンシブ |
データ |
和 |
|
0xEDFA |
0x04 |
RES |
0x02 |
チャンネル（1バイト） |
和 |
|
|
例: ED FA 04 FF 02 07 F3 |
||||||
注:チャンネル0が設定されている場合、電圧は0、つまりブロック状態になります。
注文情報
|
部品番号 |
仕様 |
|
FW-MSX-1X12-15-PM-09-05-FC/APC-M3 |
PM（偏波保持）1X12 MEMSファイバー光スイッチ1550nm 0.9MM 0.5M PMファイバーFC/APC 158x150x29nmモジュール |
