RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL PMデュアル1×2 MEMS光スイッチは、微小電気機械システム(MEMS)技術に基づく高性能な偏波保持ファイバー光スイッチです。これは、厳密な偏波状態の維持が求められる光ファイバー通信およびセンシング用途向けに特別に設計されています。高度なマイクロミラードライブ構造を採用し、超低挿入損失、高消光比、高速スイッチング速度、卓越した信頼性を実現しています。光ファイバーセンシングシステム、精密光学測定、レーザー走査顕微鏡、ファイバーブラッググレーティング(FBG)モニタリング、偏波依存光路スイッチング、その他の高要求アプリケーションで幅広く使用されています。

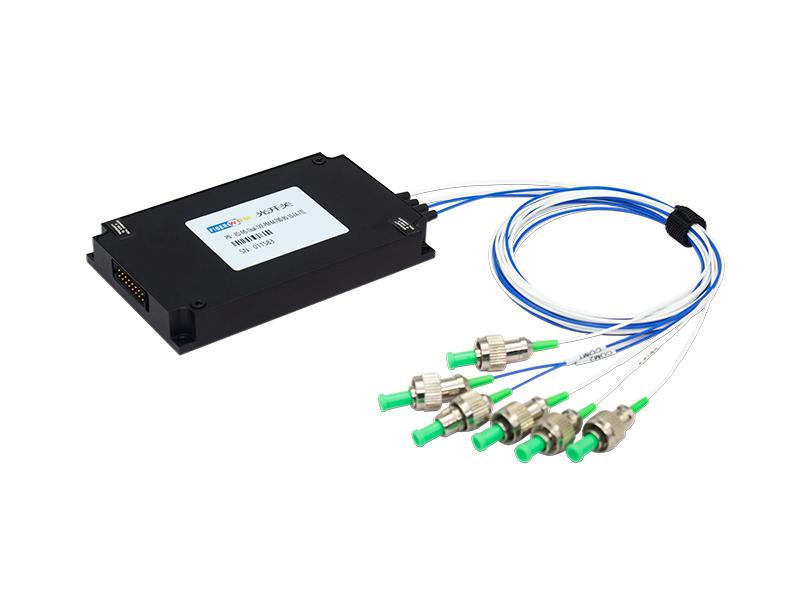

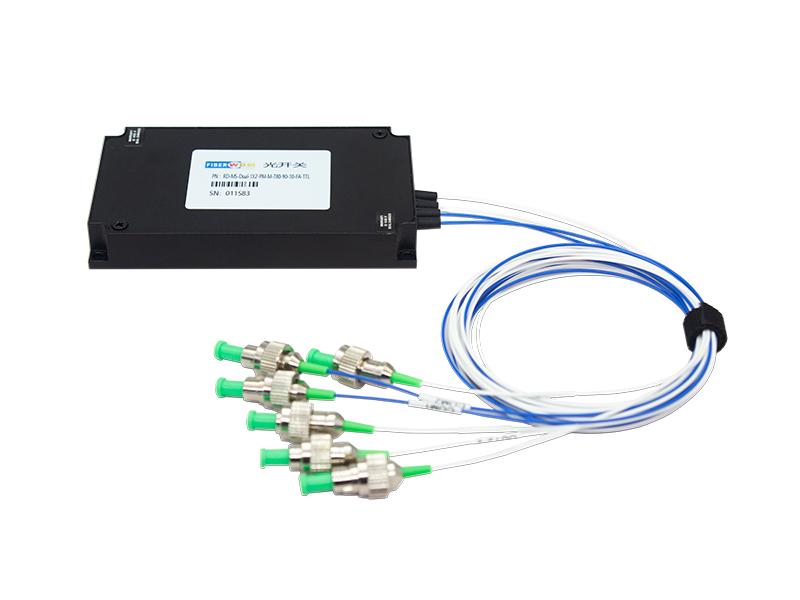

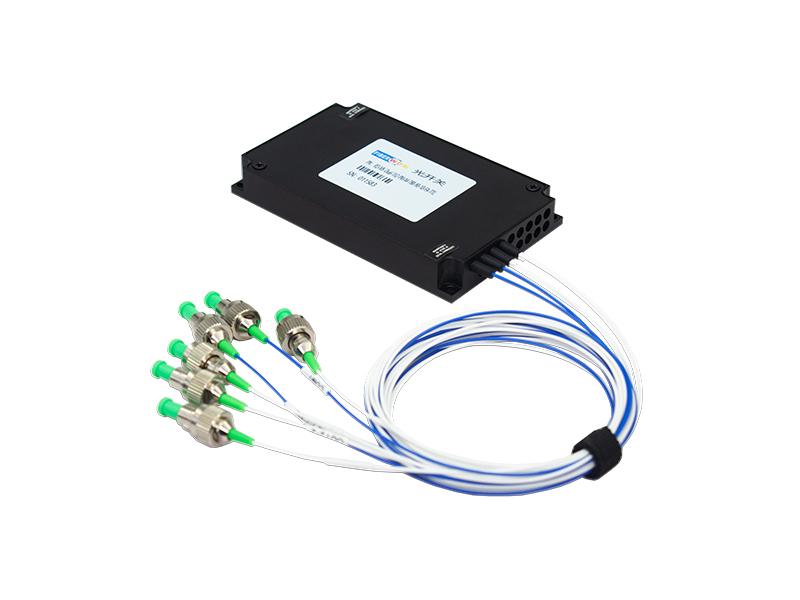

デュアル1x2MEMSスイッチ(モジュール)
RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL
PM(偏波保持)デュアル1X2 MEMS光スイッチ、PM PM780、0.9mmルース
チューブファイバー、FC/APC、TTL制御接続、90x55x12mm
用途
環境条件
| パラメータ | 単位 | 最小 | 最大 |
| 保存温度 | ℃ | -40 | 85 |
| 動作相対湿度 | %RH | 5 | 95 |
| 動作温度 | ℃ | -5 | 70 |
| ESDレベル(HBM) | V | 500 | |
| 最大電力処理能力 | mW | 500 |
| パラメータ | 単位 | 仕様 |
| チャネル | CH | デュアル 1x2 |
| 試験波長 | nm | 780 |
| 挿入損失 | dB | ≤2.0(コネクタ付き) |
| 反射減衰量 | dB | ≥50 |
| 消光比 | dB | ≥16dB |
| 再現性 | dB | 最大0.03dB |
| クロストーク | dB | ≥50 |
| PDL | dB | ≤0.15 |
| TDL | dB | ≤0.3 |
| 応答時間 | ms | ≤20 |
| 耐久性 | サイクル | ≥1×109 |
| 駆動電圧(最大) | V | 5~12 |
| 制御方式 |
TTL(並列/シリアルポート互換性) 2つのスイッチは同じチャンネルで制御されます |
|
注記:
1.損失は23℃での試験結果に基づいています。
2.再現性は100サイクル後に定義されます。
ピン定義:
| ピン番号 |
ピン割り当て |
信号タイプ | 説明 |
| 1 | D0 | 入力 | データビット(D0)(下位ビット) |
| 2 | D5 | 入力 | データビット(D5) |
| 3 | VCC | 電源 | 電源供給(DC 5V、1.0A) |
| 4 | D7 | 入力 | データビット(D7)(上位ビット) |
| 5 | D6 | 入力 | データビット(D6) |
| 6 | GND | 電源 | GND |
| 7 | D4 | 入力 | データビット(D4) |
| 8 | D1 | 入力 | データビット(D1) |
| 9 | TXD | 出力 | データ送信(TTLレベル) |
| 10 | RXD | 入力 | データ受信(TTLレベル) |
| 11 | D2 | 入力 | データビット(D2) |
| 12 | D3 | 入力 | データビット(D3) |
| 13 | /BUSY | 出力 |
Lowレベルはリセット準備完了またはデータ受信中を意味します |
| 14 | /ALARM | 出力 | Highレベルは動作エラーを意味します |
| 15 | /STROBE | 入力 | 立ち下がりエッジでデータビットを実行 |
| 16 | /RESET | 入力 | Lowレベルでチャンネル0にリセット |
注:このモジュールの電気インターフェースにはMolex 87833-1620が使用されており、顧客側コネクタにはMolex 87568-1694の使用を推奨します。
このモジュールはUARTインターフェースを介して制御信号を受信し、自動測定またはリアルタイム監視を有効にできます。
(1)このモジュールは一度に1つの命令のみ実行できます。通常、プログラムが対応する値を返した後でのみ、次の命令を入力できます。
(2)大文字を使用してください。
(3)実際の操作では、山括弧「」をそれぞれ開始および終了の区切り文字として使用します。
(4)命令エラーの場合は
プログラム制御命令セット
| 順序 | 説明 | 例 |
| モジュールを再起動する | 正常な戻り値: |
|
| リセット | 正常な戻り値: |
|
| モジュール情報を問い合わせる |
正常に返される値: |
|
|
シリアルポートのボーレートを設定または問い合わせる 1.xは1~9で、ボーレート2400、4800、9600、14400、19200、38400、56000、57600、115200をそれぞれ示します 正常な戻り値: |
送信: 正常な戻り値: デバイスのシリアルポートのボーレートを19200に設定する 設定は保存して再起動した後に有効になります! |
|
|
動作モードの選択 x: 値は0、1、?で、0はデータビット制御切替、1はUART制御切替、?は動作モードの問い合わせを示します; 正常な戻り値: |
送信: 正常な戻り値: モジュールがUART制御切替に設定されていることを示します;
送信: 正常な戻り値: |
|
|
現在のチャンネルを設定する xxx: 値は000~256で、000は0チャンネル、256は256チャンネルを示します; 正常な戻り値:
注: データビット制御切替モードでは、 送信: 戻り値: |
送信: 正常な戻り値: |
|
|
チャンネル状態を問い合わせる 正常な戻り値: |
戻り値: |
|
|
設定を保存 正常な戻り値: |
チャンネル状態の保存など、設定を保存します。 |

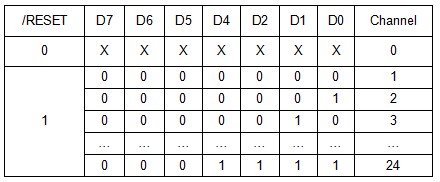

データビット切り替え論理表

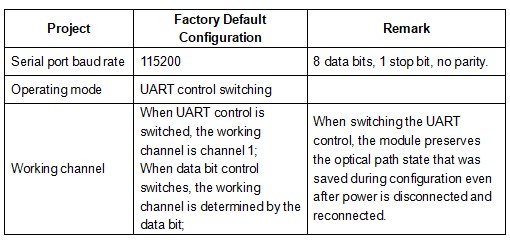

工場出荷時のデフォルト設定

PCBA: D3-1 V56

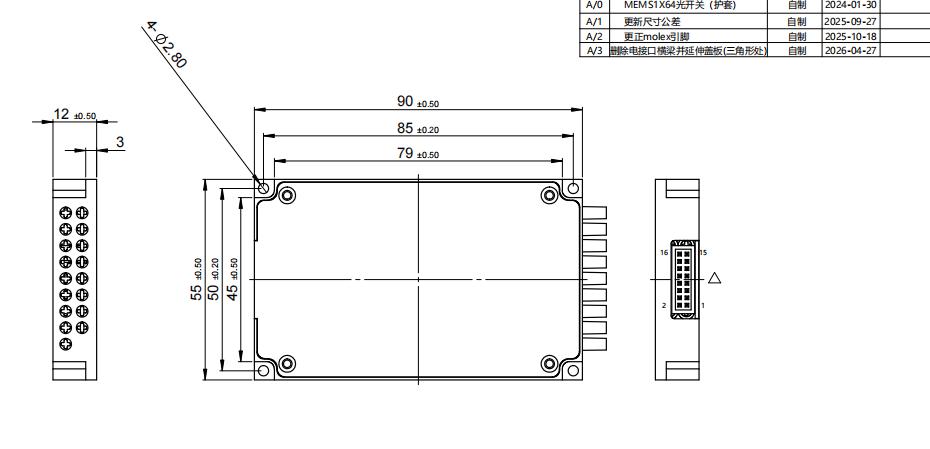

機械要件 (単位:mm)

| パラメータ | 仕様 |
| ファイバータイプ | PM780、0.9mmルースチューブ |
| ファイバー長さ/許容差 | 1+/-0.05m(コネクタなし) |
| コネクタ | FC/APC |
| チャンネルマークPM780、0.9mmルースチューブ |
黒色フォントの白色番号チューブ、 入力--COM1、COM2 出力-- OUT1-1、OUT1-2、OUT2-1、OUT2-2 |
