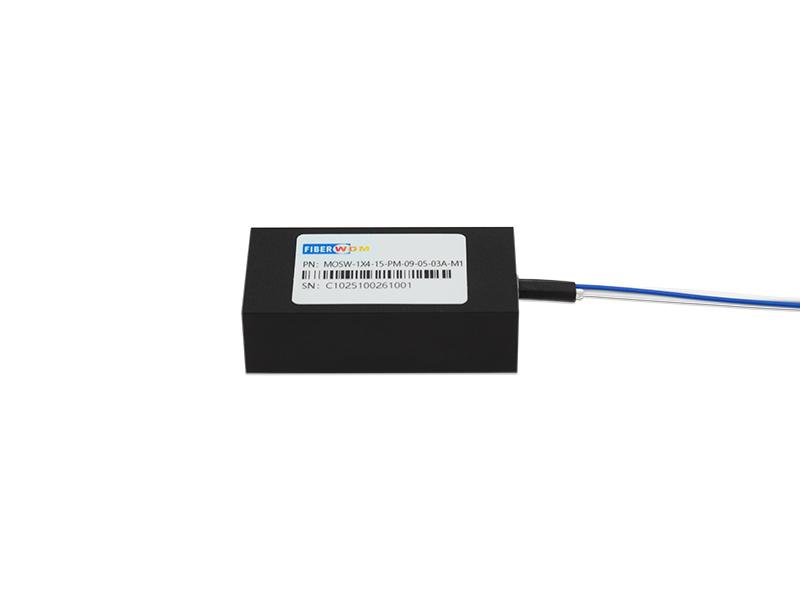

PM（偏波保持）MOSW-1X4-15-PM-09-05-03A-M1

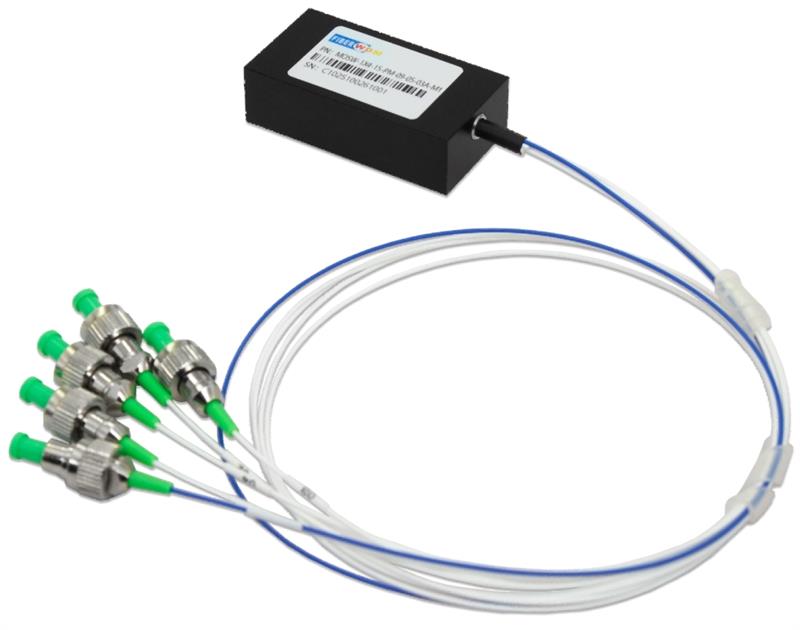

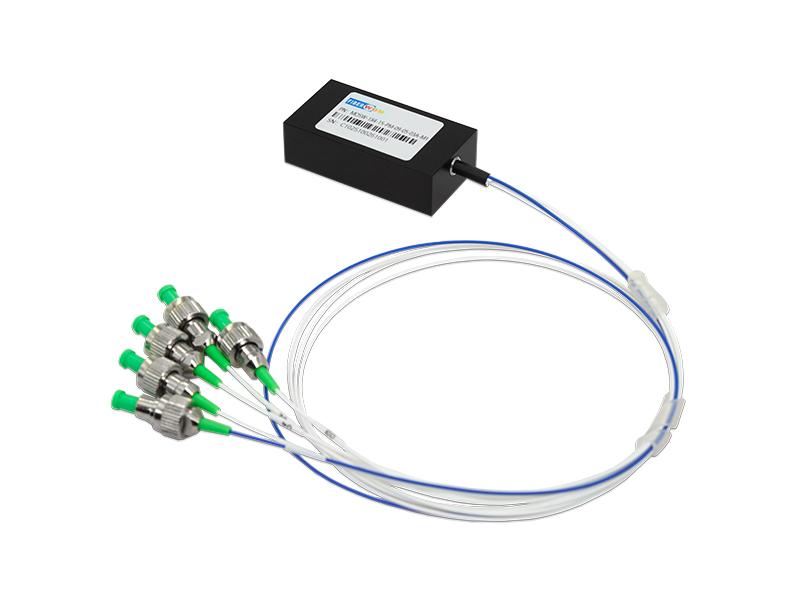

1X4 PM MEMS光スイッチ、モジュールパッケージ、5V駆動電圧、1550nm、

コーニング PM1550ファイバー0.9mmルースチューブ、長さ0.5m、入力出力FC/APC

コネクタ 54.1*13.7*24.7mm

MEMS 1xN光スイッチは、微小電気機械システム技術に基づいています。MEMSミラーを回転させることにより、入力ファイバと最大N本の出力ファイバ間のチャネル選択が可能です。

このスイッチは双方向性を備え、Nx1セレクタスイッチとしても使用できます。コンパクトなパッケージでありながら、高い信頼性、耐久性、長寿命を実現する光スイッチです。

特徴

• 実証済みのMEMS耐久性と信頼性
• コンパクトなフォームファクター
• 高速な切り替え時間
• Telcordia GR-1073-COREおよびRoHSに適合
• UART/TTLまたはUART/RS232制御インターフェース

アプリケーション

• 光ネットワークルーティング
• テストおよび測定アプリケーションにおけるリソース共有
• 光ネットワークの保護と復旧

光学性能仕様

注:1.ILはCWL、23℃で測定されます。
2. 再現性は 100 サイクル後に定義されます。
3. コネクタを除外し、コネクタのペアごとに 0.3dB IL を追加します。
4. ILはシングルバンドの場合です。デュアルバンドの場合は0.3 dBが追加されます。

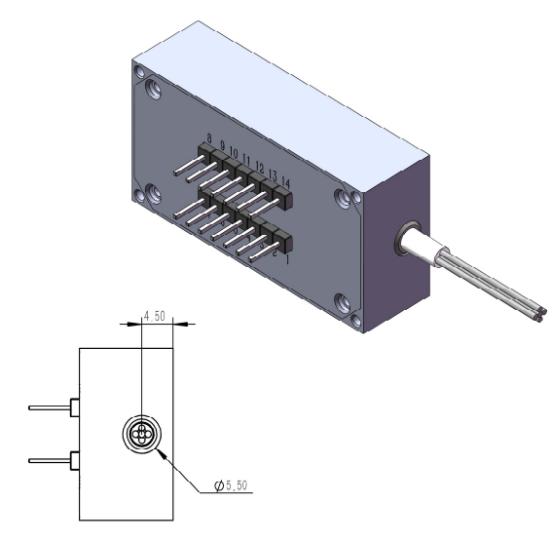

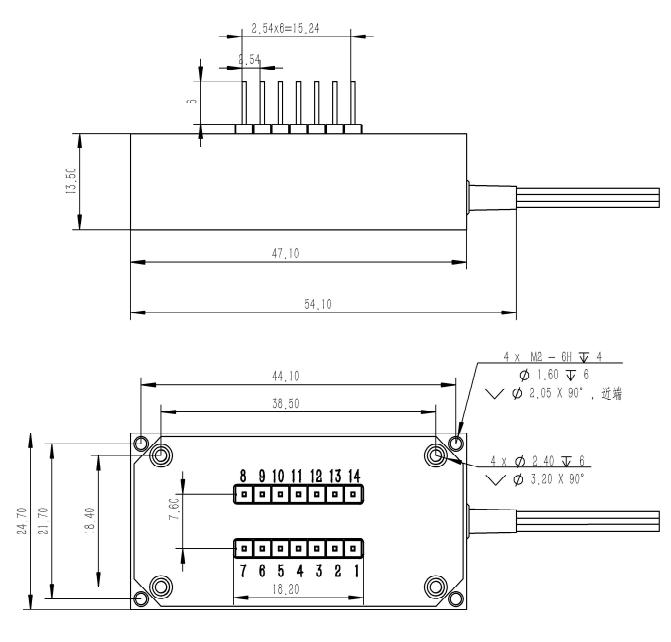

寸法図

M1:M1X4用

光ルート

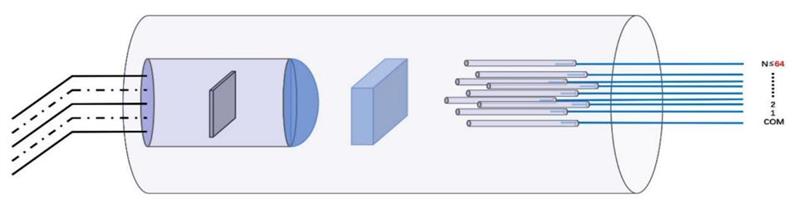

MEMS光1x128スイッチは非ロック式製品です。電圧が除去されると、ミラーは初期位置に戻り、入力はどの出力チャネルとも切り離されます。光パス切り替えの原理を下図に示します。

1×Nマルチチャネル光スイッチシステム

電子要件

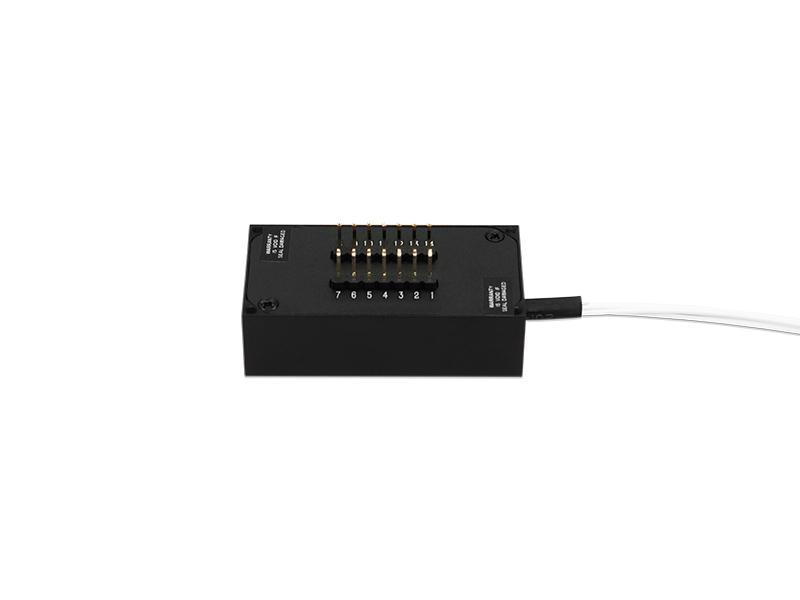

ピンの定義

ファームウェア定義

1) UARTパラメータ 115200,8,1,N

2) すべての送信指示は で終わり、すべての応答指示は content で終わります。

（を'\r'で入力します。ASCIIコードは13、16進コードは0x0Dです）

（改行文字は'\n'で表され、ASCIIコードは10、16進コードは0x0Aです）

チャンネル切り替え指示

製品番号のお問い合わせ

シリーズ番号のお問い合わせ

パラレル通信インターフェースの説明

14PIN モジュールには 6 つの TTL 制御ピン (D0 ～ D5) と最大 64 のチャネルがあります。

TTL を使用して D0 ～ Dx ピンを制御し、チャネル TTL を選択し、立ち下がりエッジ STROBE でチャネルを切り替えます。

チャネル選択の定義を次の表に示します。

ファームウェアバージョン：C4-1、V01

注文情報

よくある質問：

Q: この製品は双方向通信をサポートしていますか?

A: はい、このスイッチは双方向設計です。1x4光スイッチとして使用できるだけでなく、逆に4x1セレクタスイッチとしても使用できます。

Q: パラレル制御インターフェースは最大いくつのチャネルをサポートしますか?

A: 合計 6 つの TTL 制御ピン (D0 ～ D5) を通じて、最大 64 チャネルの選択をサポートできます (チャネル 1 ～ 64 は、異なるピン レベルの組み合わせに対応します)。
