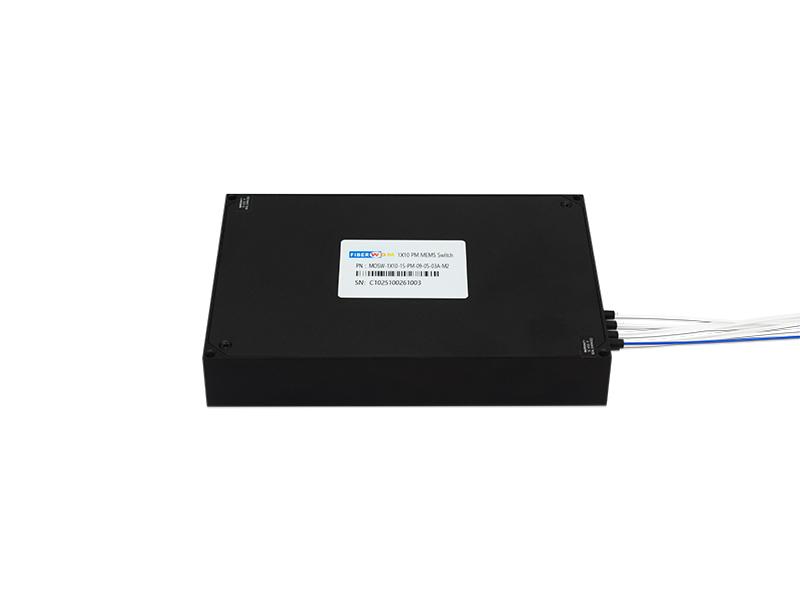

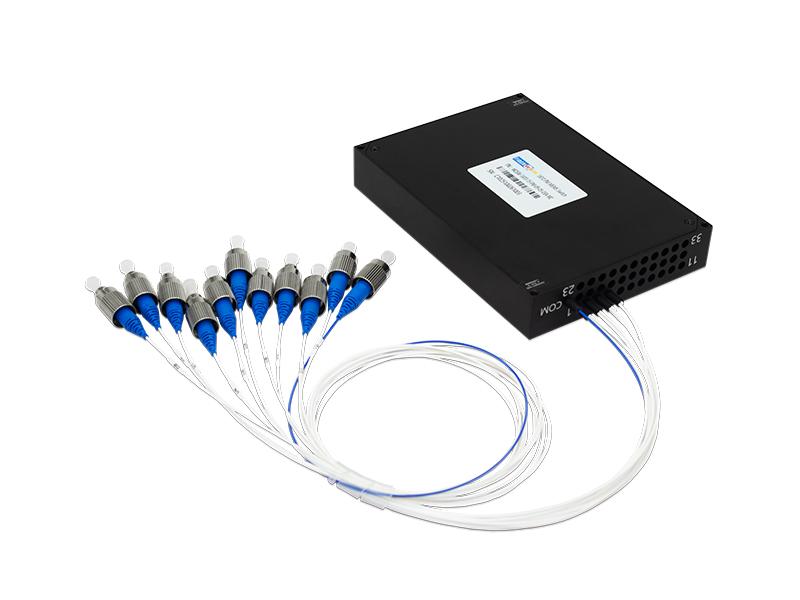

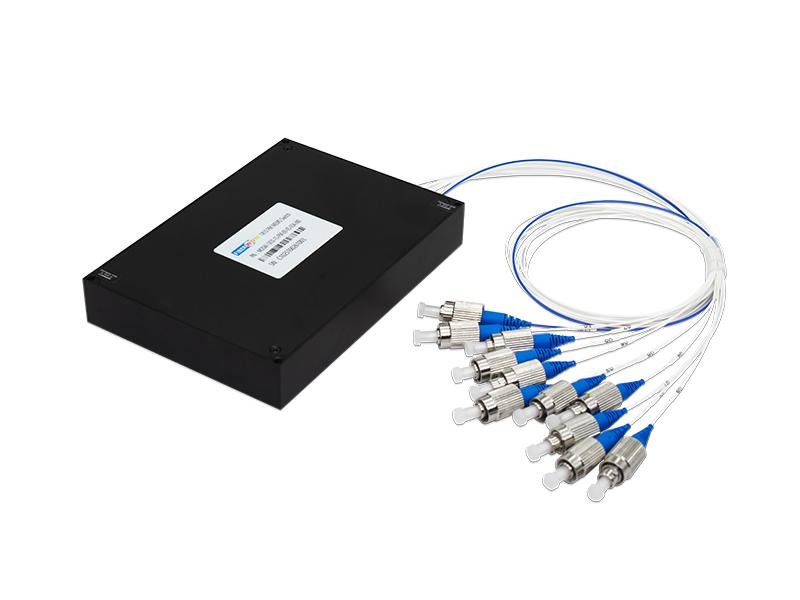

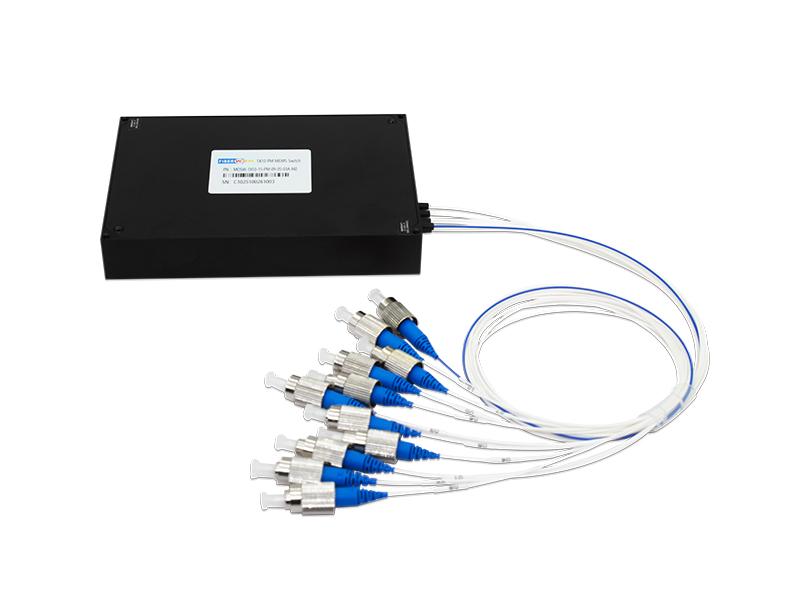

PM（偏波保持）MOSW-1X10-15-PM-09-05-03A-M2
1X10 PM MEMS光スイッチ、モジュールパッケージ、5V駆動電圧、1550nm、
コーニング PM1550 ファイバー 0.9mm ルースチューブ、長さ 0.5m、入力出力 FC/APC
コネクタ 120*85*19mm
MEMS 1xN光スイッチは、微小電気機械システム技術に基づいています。MEMSミラーを回転させることにより、入力ファイバと最大N本の出力ファイバ間のチャネル選択が可能です。
このスイッチは双方向性を備え、Nx1セレクタスイッチとしても使用できます。コンパクトなパッケージでありながら、高い信頼性、耐久性、長寿命を実現する光スイッチです。
特徴
アプリケーション
光学性能仕様
| 光学パラメータ | ユニット | 仕様 | ||
| 分 | タイプ | マックス | ||
| 動作波長 | ナノメートル | 1260 | 1310年と1550年 | 1650 |
| テスト波長 | ナノメートル | 1310\1550 | ||
| チャンネル数 | -- | 10 | ||
| 挿入損失 1,3 、（マックス） | dB | 1.0 | 1.3 | |
| あたり | dB | 18 | ||
| 偏光依存損失 | dB | 0.15 | ||
| リターンロス | dB | 45 | 50 | |
| クロストーク | dB | 50 | ||
| TDL | dB | 0.3 | ||
| WDL | dB | 0.3 | ||
| 再現性 2 | dB | 0.03 | ||
| スイッチ時間（上昇、下降） | MS | 10 | 15 | |
| 耐久性 | 回 | 10^9 | ||
| 動作電圧 | V | 5.0 | ||
| /パワーハンドリング | ムウ | 500 | ||
| 環境特性 | ユニット | 仕様 | ||
| 動作温度 | °C | -5～75 | ||
| 保管温度 | °C | -40～85 | ||
| 動作湿度 | %RH | 5～95%RH | ||
| その他のパラメータ | ユニット | 仕様 | ||
| コネクタタイプ | -- | FC/APC | ||
| 繊維の種類 | -- | コーニングPM1550ファイバー | ||
| ファイバーパッケージ | -- | 900umルーズチューブ | ||
| 繊維長 | M | 0.5+0.1/-0 | ||
| ピグテールカラー | 入力 | 赤 | ||
| 出力 | 白 | |||
注:1.ILはCWL、23℃で測定されます。
2. 再現性は 100 サイクル後に定義されます。
3. コネクタを除外し、コネクタのペアに 0.3dB IL を追加します。
4. ILはシングルバンドの場合です。デュアルバンドの場合は0.3 dBが追加されます。

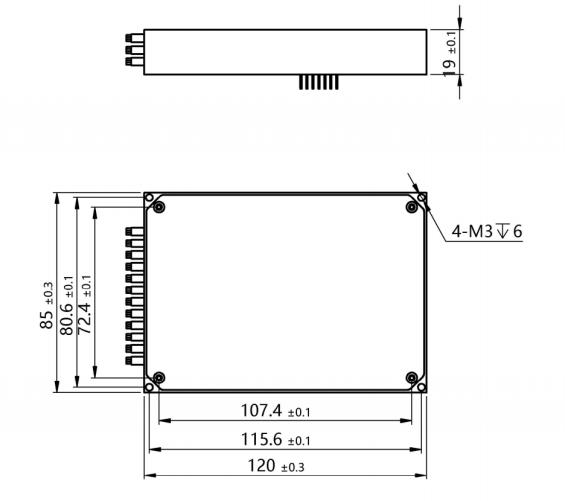

寸法図
M2:M1x10用
光ルート

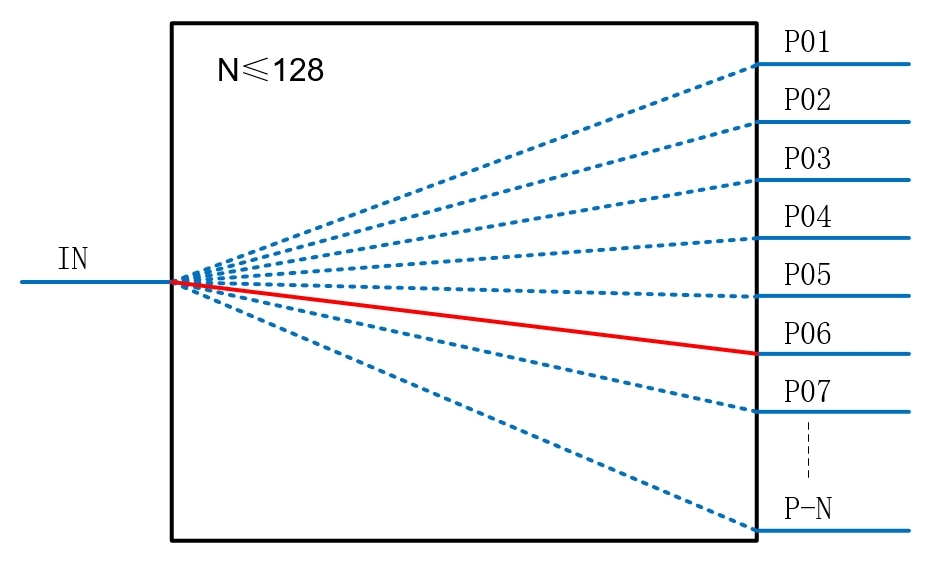

MEMS光1x128スイッチは非ロック式製品です。電圧が除去されると、ミラーは初期位置に戻り、入力はどの出力チャネルとも切り離されます。光パス切り替えの原理を下図に示します。

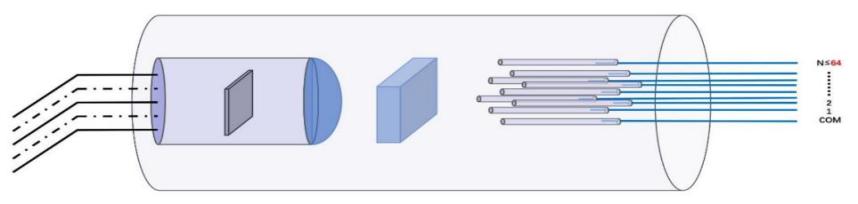

1×Nマルチチャネル光スイッチシステム
電子要件

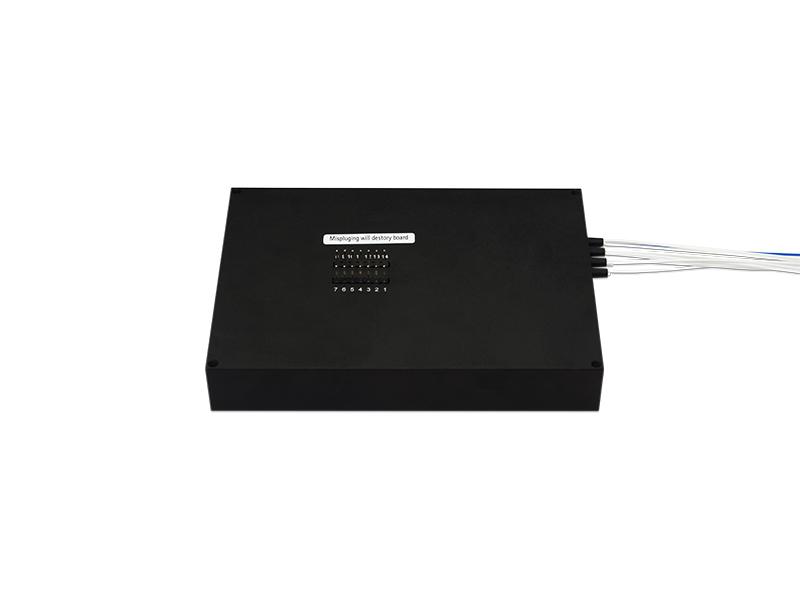

ピンの定義
| ピン | タイプ | 説明 | 入力/出力 | 述べる |
| 1 | D0 | パラレルデータインターフェース0 | 入力 | TTL（Hレベルデフォルト） |
| 2 | D3 | パラレルデータインターフェース3 | 入力 | TTL（Hレベルデフォルト） |
| 3 | D4 | パラレルデータインターフェース4 | 入力 | TTL（Hレベルデフォルト） |
| 4 | 車台番号 | 電源入力 | 入力 | DC 5V～12V |
| 5 | GND | GND | 入力 | |
| 6 | D5 | パラレルデータインターフェース5 | 入力 | TTL（Hレベルデフォルト） |
| 7 | D2 | パラレルデータインターフェース2 | 入力 | TTL（Hレベルデフォルト） |
| 8 | テキサス州 | シリアルポート送信 | 出力 | TTL |
| 9 | 処方箋 | シリアルポート受信 | 入力 | TTL |
| 10 | D1 | パラレルデータインターフェース1 | 入力 | TTL |
| 11 | 忙しい |
ビジー信号、高レベル 忙しいことを示す |
出力 | TTL |
| 12 | アラーム | 警報信号、高レベルは高温または初期異常を示します | 出力 | TTL |
| 13 | ストロボ | パラレルポート選択の信号、立ち下がりエッジが有効 | 入力 | TTL（Hレベルデフォルト） |
| 14 | リセット | ハードウェアリセット、低レベル有効 | 入力 | TTL |
ファームウェア定義
1) UARTパラメータ 115200,8,1,N
2) すべての送信指示は
（
（改行文字
チャンネル切り替え指示
| 命令 | *SW |
| パラメータ | *SWABC、000は電源オフの状態、001はチャネル1 |
| 戻りデータ | CHAN:ABC、PCB電源オフ、データフィードバックなし |
|
例：*SW + ABC
送信データ：*SW001 |
|
製品番号のお問い合わせ
| 命令 | *PN |
| パラメータ | なし |
| 戻りデータ | PN:AB.CD.EFGH |
|
例:
送信データ：*PN |
|
シリーズ番号のお問い合わせ
| 命令 | *SN |
| パラメータ | なし |
| 戻りデータ | SN: ABCDEFGHIJ |
|
例:
送信データ：*SN |
|
パラレル通信インターフェースの説明
14PIN モジュールには 6 つの TTL 制御ピン (D0 ～ D5) と最大 64 のチャネルがあります。
TTL を使用して D0 ～ Dx ピンを制御し、チャネル TTL を選択し、立ち下がりエッジ STROBE でチャネルを切り替えます。
チャネル選択の定義を次の表に示します。
|
チャンネル選択 |
D5 | D4 | D3 | D2 | D1 | D0 |
| チャンネル1 | 0 | 0 | 0 | 0 | 0 | 0 |
| チャンネル2 | 0 | 0 | 0 | 0 | 0 | 1 |
| チャンネル3 | 0 | 0 | 0 | 0 | 1 | 0 |
| ... | ||||||
| チャンネル63 | 1 | 1 | 1 | 1 | 1 | 0 |
| チャンネル64 | 1 | 1 | 1 | 1 | 1 | 1 |
ファームウェアバージョン：C4-1、V01
注文情報
| 部品番号 | 仕様 |
| MOSW-1X10-15-PM-09-05-03A-M2 | 1X10 PM MEMS光スイッチ、モジュールパッケージ、5V駆動電圧、1550nm、Corning PM1550ファイバー0.9mmルーズチューブ、長さ0.5m、入力出力FC / APCコネクタ120 * 85 * 19mm |
