I. 概要
色分散は、高速光信号の伝送品質における主要な制約要因として広く認識されています。異なる波長の光信号は光ファイバー内を異なる速度で伝搬するため、信号の広がりやシンボル間干渉が発生します。100G以上の高速リンクでは、分散補償モジュール（DCM）または複雑なDSPアルゴリズムによって信号歪みを補正する必要があります。
光ファイバー通信における最も早期の商用伝送ウィンドウであるOバンド（1260–1360 nm）は、標準G.652シングルモード光ファイバーの固有のゼロ分散ウィンドウであるという中核的な技術的優位性を備えています。この特性を活用し、Ruidong TechnologyはO-BANDとDWDM MUX/DEMUXを統合した100G伝送ソリューションを発売しました。
II. コアメリット
分散補償不要でシンプルなアーキテクチャ
リンクにはDCMデバイスが不要であり、機器の積層配置と光路損失を低減します。ハードウェアおよび運用保守コストは、Cバンド中・短距離DWDMシステムより低くなります。
PAM4高速サービス向けの低歪み・低遅延
モジュールは双方向PAM4変調を採用し、内蔵DSPおよびPFECエラー訂正アルゴリズムにより信号歪みを抑制し、伝送遅延を削減します。金融コンピューティングやリアルタイムクラウドインタラクションなどの低遅延シナリオに最適です。
0～40 kmの全シナリオをカバーする複数モデル
製品ライン全体はパッシブ波長分割アーキテクチャを採用しています。10/25/40 km光モジュールとパッシブWDMデバイスの組み合わせにより10～30 km伝送をサポートします。十分な光パワーマージンを備えた60 km光モジュールは、パッシブWDMデバイスと組み合わせることで最大40 kmに到達でき、データセンター相互接続、5Gフロントホール、メトロベアラーネットワークに適用できます。
従来のCバンドDWDM（1530–1565 nm）と比較すると、Cバンドは光ファイバー減衰が最も低く、EDFAによる長距離増幅をサポートしますが、高い色分散という問題があります。100G以上の短・中距離リンクでは専用の分散補償装置が必須となり、Oバンドソリューションよりもシステム全体のコスト、消費電力、設置スペースが増加します。
一般的に、Oバンドは光ファイバー減衰性能の一部を犠牲にすることで、ゼロ分散かつ低コストのアーキテクチャを実現しており、10～40 kmの中・短距離シナリオにおける100G伝送で最も費用対効果の高い選択肢となります。

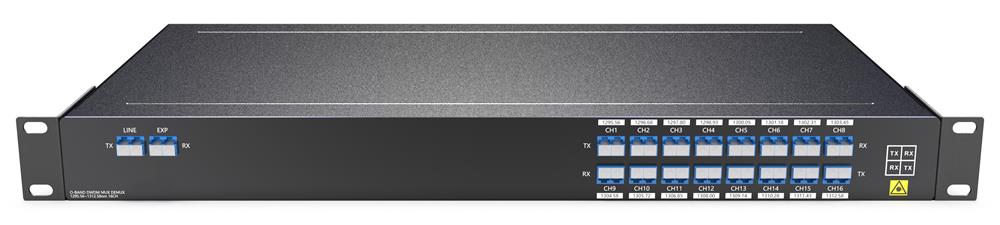

（画像：16CH O-BAND DWDM MUX/DEMUX、LC/UPC、1Uラック）
III. 光モジュールの特徴
| パラメータ項目 |
パラメータ値 |
パラメータ項目 |
パラメータ値 |
| 伝送速度 |
100 Gbpsをサポート |
パッケージ規格 |
QSFP28 MSA仕様 |
| 波長仕様 |
OバンドDWDM、200 GHzチャネル間隔；800 GHz LAN-WDMグリッドと互換 |
ハードウェア規格 |
SFF-8636 Rev 2.10a |
| 伝送距離 |
PFEC内蔵、シングルモード光ファイバーで10/25/40/60 km |
電気インターフェース |
4 × 25 G電気チャネル |
| 電源供給と消費電力 |
単一3.3 V電源、消費電力
| 光インターフェース |
LCデュプレックスコネクタ |
| 動作温度 |
商用グレードケース温度：0℃ ～ 70℃ |
安全認証 |
TUV / UL / FDA*1 |
| 管理インターフェース |
統合型DDMデジタル診断機能付きI2Cインターフェース |
環境規格 |
RoHS準拠 |

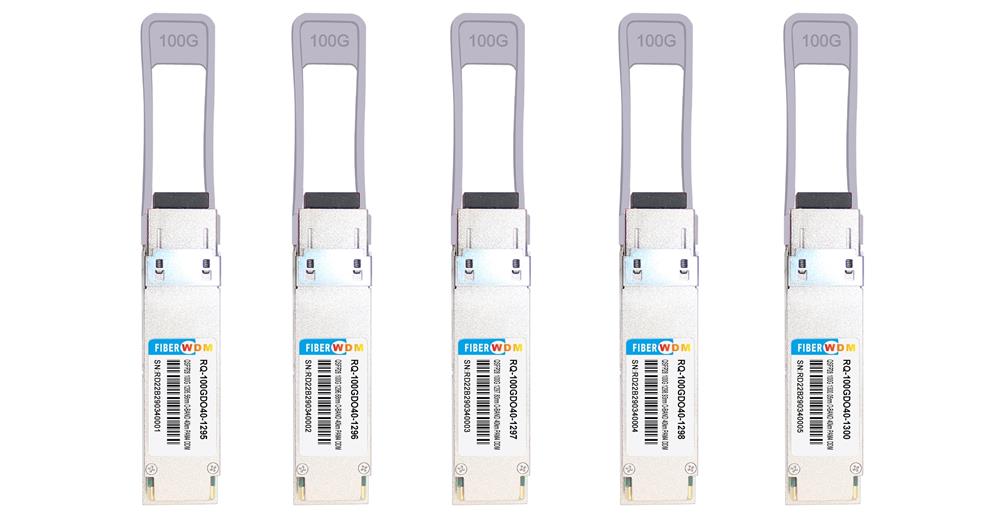

QSFP28 100G Oバンド DWDM 40KM SM LC トランシーバー
IV. 伝送アーキテクチャ

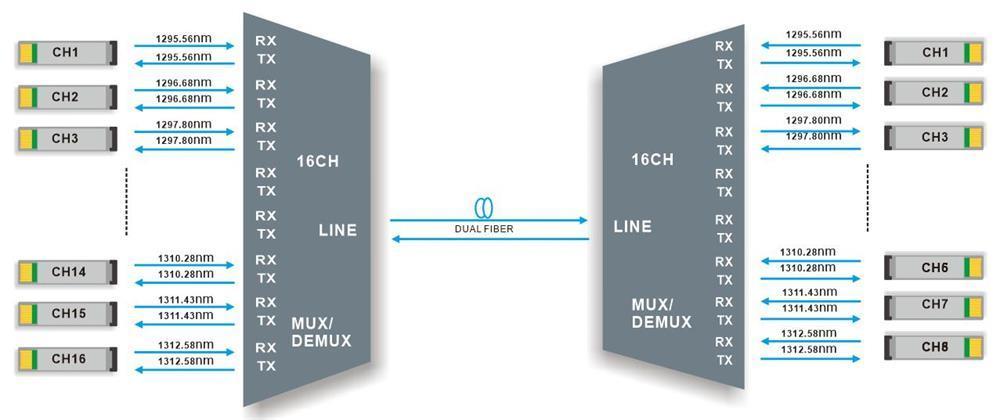

多様な伝送距離要件に対応するため、Ruidong Technologyの標準化されたOバンド + パッシブMUX/DEMUXアーキテクチャソリューションは、単一またはデュアルファイバーでの超大容量16×100G伝送をすべてサポートします。

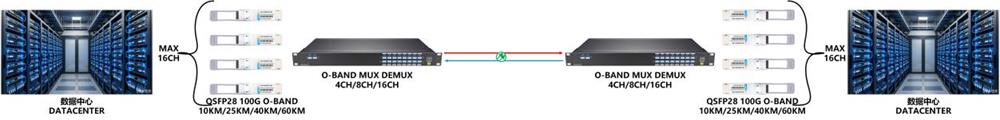

4.1 0～30 km伝送ソリューション（10 km / 25 km / 40 km光モジュール）
システム構成
10 km / 25 km / 40 km 100G Oバンド
DWDM QSFP28光モジュール、パッシブDWDMマルチプレクサ/デマルチプレクサ、標準シングルモード光ファイバー、およびスイッチ。
- パッシブ光路は電源供給や放熱を必要とせず、故障率が低く、現地での試運転も不要です。
- 内蔵DSP + PFECエラー訂正と、Oバンドにおける自然なゼロ分散特性の組み合わせにより、DCMが不要になります。
- 複数の距離モデルから柔軟に選択でき、40 kmモジュールは十分なマージンを確保して10～30 kmをカバーできます。
- スイッチのリモート状態監視は、モジュールのDDM機能によって実現されます。
キャンパスコンピューティング相互接続、同一都市内の短距離デュアルアクティブデータセンターDCI、都市部5G基地局フロントホール、および短距離政府・企業向けクラウド専用線。
4.2 30～40 km伝送ソリューション（60 km光モジュール）
60 km長距離100G OバンドDWDM光モジュール、パッシブDWDMマルチプレクサ/デマルチプレクサ、シングルモード光ファイバー、およびスイッチ。
- より大きな送信出力および受信感度マージンにより、パッシブリンクで最大40 kmの伝送をサポートします。
- 完全パッシブアーキテクチャを採用し、光モジュールに内蔵SOAを搭載することで、ラックスペースとハードウェアコストを削減します。
- また、ゼロ分散特性とDCM不要の構成を備え、長距離・短距離リンクで統一されたO&M基準を実現します。
- 既存のパッシブOバンドWDM機器と互換性があり、モジュールを交換するだけで伝送距離を拡張でき、容易なアップグレードを実現します。
都市間データセンター相互接続、郊外・県域の長距離5Gフロントホール、および長距離メトロ統合型政府・企業専用線。
V. アプリケーションシナリオ
ソリューション全体はパッシブアーキテクチャを採用し、異なる仕様の光モジュールによって40 km以内のリンクをカバーします。追加のSOAやDCMは不要で、3つの主要シナリオに適合します。
- データセンター相互接続（DCI）
- 5G移動通信フロントホール
- メトロ統合ベアラーネットワーク
- コスト：ゼロ分散によりDCMコストを削減し、完全パッシブネットワークによってSOAが不要となるため、初期ハードウェア投資を削減できます。また、低消費電力のモジュールにより長期的な電力費用を削減します。
- ファイバーリソース利用率：16チャネル波長分割により単一ファイバーの容量を16倍に拡大し、管路内のファイバーリソース不足を緩和します。
- シナリオ適応性：4段階の距離グレードの光モジュールが同一セットのパッシブデバイスで動作し、40 km以内の中・短距離サービスを完全にカバーします。
- O&M信頼性：パッシブコンポーネントには電源関連の故障点がなく、リンク全体で統一されたO&Mを実現します。内蔵PFECにより長距離伝送でも低ビットエラー率を確保し、7×24時間の通信グレード運用要件を満たします。
コンピューティングネットワーク、5G、クラウドネットワーク統合の広範な普及を背景に、Ruidong TechnologyのパッシブOバンドDWDMエンドツーエンド伝送ソリューションは、低コスト、容易な導入、高信頼性、全0～40 km距離範囲への対応という中核的な強みを備え、中・短距離伝送シナリオにおける100G高速波長分割ベアラの優先ソリューションとなっています。
