既存ネットワークに3世代のPON（GPON, XGPON, XGSPON）が共存しており、従来のネットワーキングには一般的に以下の問題があります:
- 機器規格の非互換性
従来の増幅器は単一の10G PON規格のみをサポートしています。GPONと10G PON機器は別々に調達する必要があり、機器の種類が多く、運用保守コストが高く、予備品在庫の負担が大きくなります。
- 伝送距離の不足
標準PONシステムは約10kmの伝送距離しかサポートしていません。農村部や山間部の長距離光ケーブルでは、融着や光分岐損失と相まって、遠端の光パワーが不足し、ユーザーサービスの開通ができず、OLTの集中配置を制限します。
- 分岐容量の制限
高い分岐比での容量拡張は大きな損失を引き起こし、既存の光パワーマージンが不足しています。容量拡張はOLTボードと幹線光ケーブルを追加することでしか実現できず、建設コストの増加とプロジェクト期間の長期化につながります。
- 旧回線における弱光問題の頻発
既存のGPON回線は多段分岐による老朽化と高損失に悩まされています。端末は長期的に光パワーが弱く、頻繁な切断、遅延障害、非効率な繰り返しの運用保守対応が発生します。
- 従来の中継ソリューションの主な欠点
OEO（光-電気-光）変換は遅延を導入し、バースト信号と互換性がありません。一般的な光増幅器は単一の波長帯しかサポートせず、上りと下りの両方の多波長損失を同時に補償できません。
RD-XG3-POAは全世代PONシステム向けに設計された広帯域オール光増幅器で、GPON, XGPON, XGSPONの全波長帯域をカバーします。単一規格ネットワークまたはGPON+XGPONおよびGPON+XGSPONのハイブリッドネットワーキングに適用されます。
伝送全体で光-電気-光変換を行わず、元のネットワークアーキテクチャや設定を変更することなく透過的なサービス提供を実現します。長距離延伸、容量拡張、弱光改善、ファイバコア拡張という4つのコア要件に一括対応できます。
- 長距離延伸
リンクのパワーマージンを8〜12 dB向上させ、伝送距離を0〜40 kmまで拡張し、OLTの集中配置を可能にし、エッジ機器室の構築を削減します。
- ポート容量拡張
高分岐比ネットワーク構成をサポートし、新しいOLTや幹線光ケーブルを追加することなく、単一PONポートのアクセス容量を増加させます。
- 弱光改善
回線損失を効果的に補償し、遠端ONUの光パワー不足、サービス開通率の低さ、ネットワーク性能の不安定性を解決します。
- ファイバコア拡張
1入力2出力のリンク拡張モードをサポートし、単一ファイバコアでのデュアルエリアカバレッジを実現し、幹線ファイバコア資源を節約します。
- すべての規格とのユニバーサル互換性
単一デバイスで3世代のPONネットワークに適応し、旧新ネットワーク間のスムーズな移行を実現し、機器の再調達を不要にします。
- 全PON規格との広帯域互換性を持ち、各種ベンダーのOLT/ONUに適応し、サービス損失ゼロかつ遅延なし;
- シングルチャネル/デュアルチャネルモードをサポートし、1入力1出力増幅 / 1入力2出力拡張、および多段カスケード接続ネットワークが可能;
- ローカルネットワークポート/シリアルポート管理をサポートし、オプションで4G/5GリモートO&Mおよびリモートアップグレードが可能;
- オプションの電源断バイパス保護および調整可能VOAパワーを備え、-20℃〜+70℃の広温度範囲で安定動作を保証;
- デュアルAC/DC電源、低消費電力（

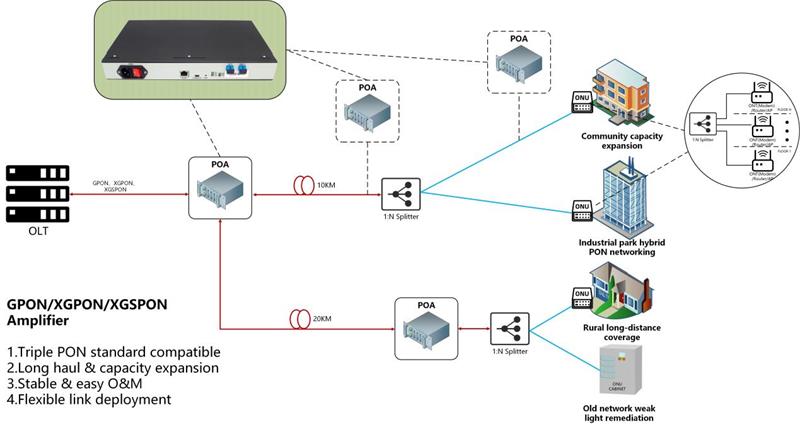

シナリオ1：農村地域の長距離カバレッジおよびOLT集中配置
農村部や山間部の超長距離リンクでは、光パワー補償により40 kmの長距離伝送を実現します。町レベルの小規模機器室を不要にして建設および運用保守コストを削減し、本ソリューションはGPON/10G PONのハイブリッドネットワーキングに対応します。
シナリオ2：集合住宅における迅速な容量拡張とファイバコア節約
既存のGPONネットワークの容量拡張および新規構築の10G PON住宅地に対して、分岐マージンの増加または1入力2出力のリンク拡張を採用することで既存の光ケーブル資源を再利用し、迅速にアクセス容量を向上させ、サービス提供サイクルを短縮します。
シナリオ3：旧回線における弱光の特別是正
地域全体の集中光パワー補償または単一点での精密補償をサポートし、旧回線における弱光による切断や低開通率の問題を解決します。本装置は後続の10G PONアップグレードにも再利用できます。
シナリオ4：産業パークにおける多段分岐の政府・企業ネットワーク
産業パークにおける多段カスケード分岐シナリオに適応し、多段損失を補償し、ブロードバンド、政府・企業専用線および高帯域監視サービスを安定的に収容します。単一規格およびハイブリッドPONネットワークの両方に適合します。
IV. モデル選定
| モデル |
製品説明 |
適用シナリオ |
| RD-XG3-POA-SA/DA |
シングル/デュアルチャネル 1入力1出力の基本増幅 |
通常の容量拡張、弱光改善、長距離延伸 |
| RD-XG3-POA-SA-B/DA-B |
電源断バイパス保護付きシングル/デュアルチャネル 1入力1出力増幅（電源オフ時はパススルー） |
バックボーンコアPONリンク、ネットワーク信頼性向上用 |
| RD-XG3-POA-SE/DE |
シングル/デュアルチャネル 1入力2出力リンク拡張 |
ファイバコア資源が逼迫した地域におけるエリア拡張 |
注：-Vサフィックス付きモデルはVOA（可変光減衰器）を搭載したオプションバージョンです。
3つのPON標準との完全な互換性、全光・ゼロレイテンシ増幅、長距離伝送容量拡張、弱光補償、および柔軟な展開という利点により、RD-XG3-POAは、GPONレガシー移行や新しいXGPON/XGSPON 10G PON構築を含む現在のネットワークシナリオに完全に適応できます。
本装置は従来のPONネットワークの課題である、短い伝送距離、限られた容量、頻発する弱光問題、多様な機器種別および高コストを効果的に解決します。信頼性と運用性のバランスを取り、通信事業者のCAPEXおよびOPEX投資を効果的に削減し、全世代PONネットワークのアップグレードおよび拡張のための汎用的かつ最適なソリューションとして機能します。
