（Fiberwdm 全著作権所有）
この事例では、コンピューティングパワークラスタ企業の実稼働ネットワークにおける100Gマルチモード光モジュールの導入によって生じたサービス安定性の問題に対し、当社が実施した最適化ソリューションをご紹介します。伝送距離と光モジュール／ケーブルのマッチングと適応の問題を分析することで、マルチモード／シングルモード光モジュールのシナリオベースの交換ソリューションを策定し、最終的にネットワーク障害を完全に解決し、コンピューティングパワークラスタ内のキャビネット間通信の安定性を確保しました。
I. プロジェクトの背景
コンピューティングパワークラスタ企業が導入
QSFP28 100G SR4マルチモード光モジュール
コンピューティングパワーノードとキャビネット間のネットワークデバイスを相互接続するライブネットワークにおいて、大規模な障害が発生しました。業務運用中に通信が不安定になる問題が頻繁に発生し、コンピューティングパワークラスターの正常なスケジューリングとデータ転送に影響が出ていました。そのため、問題を特定し、最適なソリューションを策定する必要がありました。
II. 問題のトラブルシューティングと根本原因の分析
当社の技術チームは、ライブ ネットワーク トポロジ、光伝送リンク、ハードウェア構成について包括的な調査を実施し、以下のように、光モジュールの伝送仕様と実際のリンク距離の不一致が根本的な問題であることを確認しました。
-
顧客には多数のキャビネット間接続シナリオがあり、一部の光ファイバリンクの実際の伝送距離は予想をはるかに超え、100メートルを超えることもあります。
-
QSFP28 100G SR4はマルチモード光モジュールであり、その伝送距離はサポートするマルチモード光ケーブルの仕様によって制限されます。OM3光ケーブルは最大伝送距離70メートル、OM4光ケーブルは最大伝送距離100メートルです。マージンのない長距離伝送は、光パワーの減衰や信号の歪みにつながり、ビジネスの不安定化に直接つながります。
-
一部の短距離リンク（50 メートル以内）では距離制限を超えませんが、サポートする MPO ケーブルの挿入損失が大きいため、マルチモード リンクの信号減衰の問題がさらに悪化します。
III. カスタマイズされたソリューション

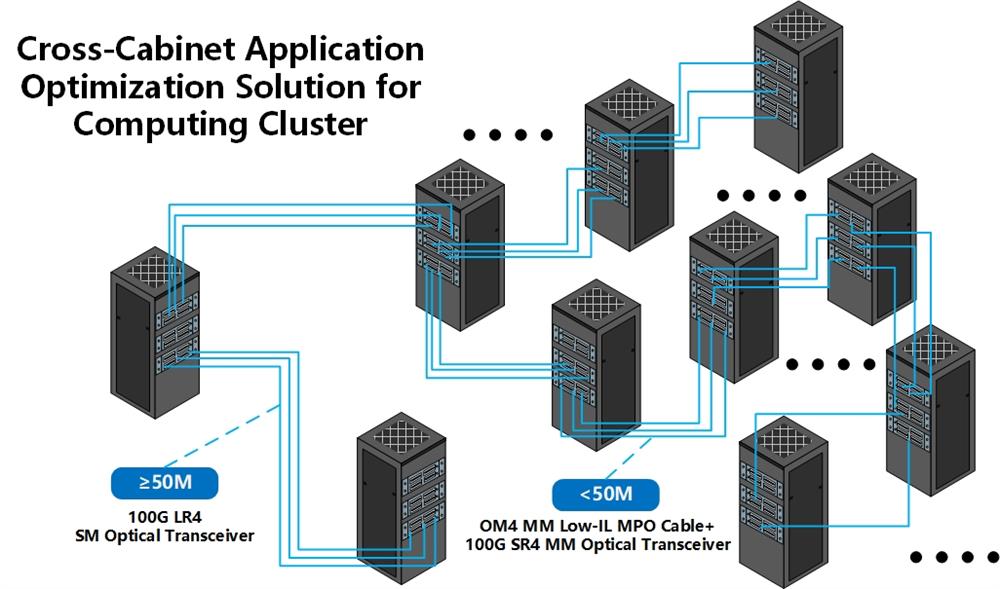

コンピューティングパワークラスターのリンク距離分布、ライブネットワークハードウェアの互換性、そしてコスト最適化の原則を組み合わせ、伝送距離別に分類された光モジュールと光ケーブルのマッチングに関するシナリオベースの最適化ソリューションを策定しました。その核心は、「短距離ではマルチモードサポート設備を最適化し、長距離ではシングルモード光モジュールに置き換える」ことです。
-
50メートルを超えるキャビネット間リンクの場合：QSFP28 100G SR4マルチモード光モジュールをQSFP28 100G LR4シングルモード光モジュールに統一的に置き換えます。シングルモード光モジュールは最大10kmの長距離伝送をサポートし、長距離キャビネット間リンクの要件を完全に満たし、距離制限の問題を根本的に解決します。
-
50メートル以内の短距離リンクの場合：100G SR4マルチモード光モジュールをそのまま使用し、サポート光ケーブルをOM3/OM4規格の低挿入損失MPOマルチモードケーブルに交換することで、リンク挿入損失を低減し、マルチモードリンクの信号伝送安定性を向上させます。同時に、マルチモード光モジュールのコスト優位性を活かし、短距離リンクの変換コストを抑制します。
IV. 実施効果
お客様がこのソリューションに従ってすべてのライブ ネットワーク リンクの変換とハードウェアの更新を完了した後、次の効果が得られました。
-
光伝送リンクの不一致によって発生する業務の不安定性は完全に解消され、コンピューティング パワー クラスター内のキャビネット間のデータ伝送のパケット損失率と遅延変動は標準指標に戻りました。
-
シナリオベースのハードウェア構成ソリューションは、伝送の安定性と変換コストのバランスを取り、不要なフルリンクシングルモード変換を回避し、コンピューティングパワークラスターのネットワーク最適化投資を効果的に制御します。
-
ネットワーク上の光モジュールと光ケーブルのマッチング規格が標準化されており、コンピューティング パワー クラスターのその後の拡張とトポロジー調整のための光伝送のハードウェア選択に明確な基準を提供します。
V. ケース概要
コンピューティングパワークラスターにおける高密度・高帯域幅の筐体間相互接続では、光伝送リンクの整合に対する要求が極めて高くなっています。100G SR4マルチモード光モジュールは、OM3/OM4光ケーブルを用いた短距離（100メートル以下）の相互接続シナリオにのみ適しています。長距離の筐体間接続が必要な場合は、100G LR4シングルモード光モジュールを優先する必要があります。光通信の展開においては、実際の伝送距離と光ケーブルの仕様に応じて光モジュールを正確に選択し、低挿入損失対応ケーブルの使用に注意することで、高帯域幅リンクの長期安定運用を確保する必要があります。
