キーワード: GPON、XGS-PON、CATV、CEx-WDM、FWDM
光ファイバーネットワークの効率的な伝送とスムーズな進化の時代において、波長分割多重（WDM）技術は光ファイバー資源の利用率向上と複数サービスの共存実現の鍵となっています。光通信分野における技術蓄積を基に、
ファイバーウッド
FWDM シリーズおよび CEx-WDM シリーズ機器を通じて、現代のアクセス ネットワークに効率的で柔軟なソリューションを提供します。
背景と課題
アクセスネットワークで提供されるサービスが高解像度ビデオ、クラウドコンピューティング、IoTアプリケーションへと拡大するにつれ、巨大な帯域幅のポテンシャルを持つFTTx（Fiber to the X）が理想的な選択肢となり、PON（Passive Optical Network）技術が有線アクセスネットワークの主流となりました。しかし、ネットワークインフラは、新旧サービスの統合、アップグレードコストなど、かつてない課題に直面しています。
-
世代間の技術競合：異なる世代のPON技術（GPONやXGS-PONなど）では、上りと下りの波長が異なります。新技術のOLTと旧技術のONUがODNにアクセスすると、波長競合によりアクティベーションに失敗する可能性があります。
-
高いアップグレード コスト: 従来のネットワーク アップグレードでは、光ファイバー リンクの再敷設または大規模な改修が必要となり、材料費と人件費が高くなり、建設サイクルも長くなります。
-
厳格なサービス展開: 従来の ODN では通常、1 種類の PON サービスしか提供されないため、ハイエンド ユーザーの XGS-PON サービス ニーズと一般家庭の GPON + CATV サービス ニーズを同時に満たすことができず、洗練されたサービス展開を実現することができません。
-
投資戦略の躊躇: 新しい技術によって古い設備や既存の資産が陳腐化してしまうのではないかという懸念から、事業者が戦略的な躊躇を抱くこと。
技術原則
当社のFWDMシリーズおよびCEx-WDMシリーズ製品は、上記の核心的な課題を解決するために開発されました。これらの製品はWDM技術を採用し、1本の光ファイバで複数の異なる波長の光信号を同時に伝送することで、マルチサービス信号の合成と分離を効率的に実現し、光ファイバ資源の利用率を大幅に向上させます。
当社は、FWDM シリーズと CEx-WDM シリーズの 2 つの製品シリーズを提供しており、LGX プラグイン カード タイプまたは 1U 統合デバイス タイプで利用できます。
製品の技術的特徴
FWDMシリーズは、薄膜フィルタリング技術を基盤としており、異なる波長の光信号を正確に分離・合成することができます。この構造により、1本の光ファイバで双方向データと単方向ビデオサービスを同時に伝送することが可能となり、光ファイバ資源の利用効率を大幅に向上させます。
-
CATV 1550nm は、ダウンストリーム ビデオ放送サービスを担当します。
-
PON 1310/1490nm および XGS-PON 1270/1577nm は、相互干渉のないマルチサービス統合により、アップストリームおよびダウンストリーム PON サービスを担当します。
-
低い挿入損失 (≤0.8dB) と高いチャネル分離 (≥30dB)。
-
高いリターンロス（≥45dB）と広い動作温度範囲（-40℃〜+85℃）。
-
港湾サービスの種類と数量を個別にカスタマイズし、正確な投資を可能にします。
-
パッシブデバイスなので電源供給が不要で、電気代などの追加コストを削減し、システム障害率を低下させます。
これらの優れた性能により、FWDM 機器はキャリアクラス機器の高い基準を満たし、さまざまなアプリケーション環境で安定した信頼性の高いサービスを提供できるようになります。
CEx-WDM は PON 技術の進化における重要な製品であり、主に PON ネットワークのスムーズなアップグレードと新旧のネットワークの共存を保証するために設計されています。
-
GPON 1290-1330nm/1480-1550nm は、アップストリームおよびダウンストリーム GPON サービスを担当します。
-
XGS-PON 1260-1280nm/1575-1580nm は、アップストリームおよびダウンストリーム XGS-PON サービスを担当します。
-
NG-PON2+PtP 1524-1544nm/1596-1625nm は、アップストリームおよびダウンストリーム NG-PON2+PtP サービスを担当し、相互干渉なしでさまざまな新旧の PON サービスの共存とスムーズなアップグレードを可能にします。
-
OTDR 1625-1675nm は OTDR 検出信号を担当し、障害診断を容易にする OTDR 光ファイバー検出ポートを備えています。
-
低挿入損失（GPON≤0.9dB、XGS-PON≤1.1dB、NG-PON2≤1.3dB、OTDR≤1.6dB。詳細は特定の製品を参照してください）。
-
高いチャネル分離 (全チャネルで 30 dB 以上) と高いリターン損失 (55 dB 以上)。
-
港湾サービスの種類と数量を個別にカスタマイズし、正確な投資を可能にします。
-
パッシブデバイスなので電源供給が不要で、電気代などの追加コストを削減し、システム障害率を低下させます。
この設計により、ネットワーク オペレータは、基本的な光配信ネットワーク (ODN) を交換することなく両端の機器をアップグレードすることでネットワーク容量を大幅に増加でき、ネットワークの進化にかかるコストを大幅に削減できます。
製品応用シナリオ
トリプルプレイアプリケーションでは、FWDM シリーズ機器は、CATV の 1550nm ビデオ放送信号と PON システムの 1310nm/1490nm および XGS-PON 1270nm/1577nm データ信号を 1 本の光ファイバーに多重化し、単芯トリプル伝送を実現して光ファイバーリソースを大幅に節約します。
GPONからXGS-PON、さらにはNG-PON2への移行を検討しているネットワーク事業者にとって、CEx-WDMシリーズ製品は最適な移行ソリューションを提供します。既存のGPONユーザーと新規のXG(S)-PONユーザーは、同じODNネットワーク内で共存できます。事業者は市場の需要に応じてユーザー機器を段階的にアップグレードすることで、既存投資を最大限に保護できます。

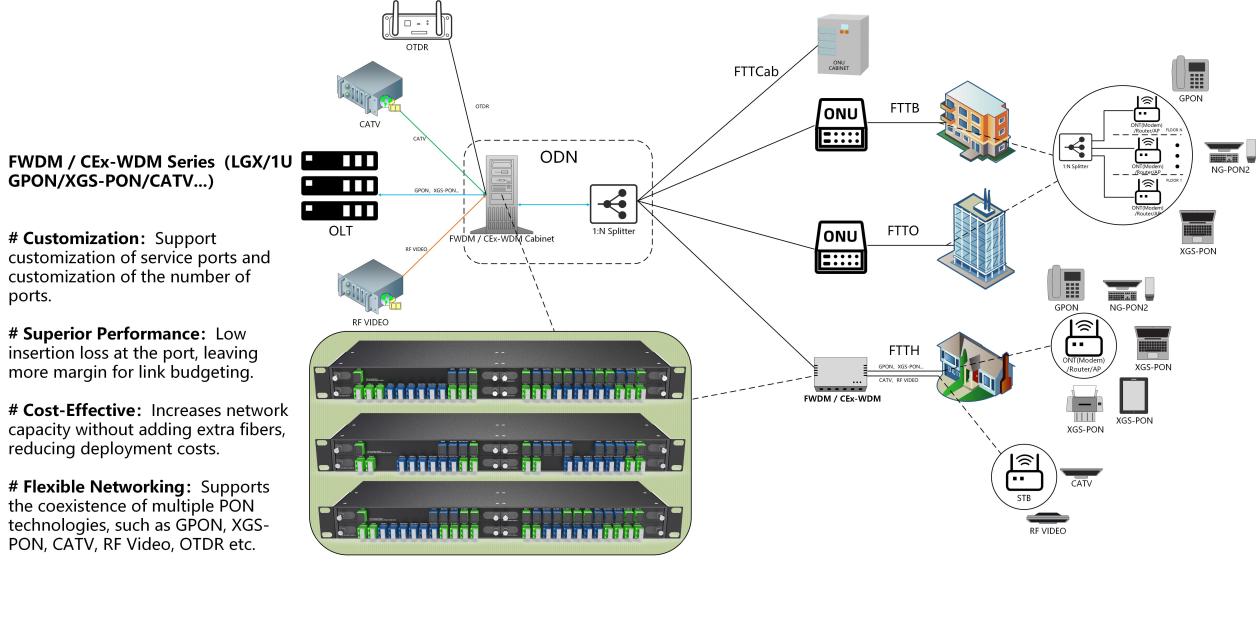

FWDM/CEx-WDMシリーズ製品アプリケーション図
製品の利点
-
簡単な導入:
「プラグアンドプレイ」アップグレード。中央局にCEx-WDMまたはFWDM機器を設置し、新旧のOLTを機器の対応するポートにそれぞれ接続し、ユーザー側でアップグレードが必要なユーザーの対応するONUを交換するだけで済みます。このプロセス全体を通して、既存ユーザーへの影響や中断は一切なく、「ホットアップグレード」を実現します。
-
簡単な操作とメンテナンス：
簡素化されたネットワークアーキテクチャ。事業者は、異なる世代のPON技術ごとに複数の独立した物理ネットワークと光ファイバーリソースを管理する必要がなくなります。すべてのサービスは同一の物理光ファイバーネットワーク上で実行されるため、ネットワークトポロジーが大幅に簡素化され、運用・保守の複雑さとコストが削減されます。
-
便利な投資：
的確な投資と迅速な回収。新規サービスのための大規模な光ファイバー敷設を必要とせず、初期投資を削減します。サービス開始までの時間を短縮し、新規サービスの展開サイクルを大幅に短縮します。また、ユーザーのニーズと購入意欲が明確なエリアで設備を増強することで、的確な投資を実現し、投資収益率を向上させます。
-
戦略的優位性:
常に競争優位性を維持。50G PON時代においても、ODNとFWDM/CEx-WDMの進化コンセプトは変わらず適用可能です。これにより、事業者は競争において、より低コストかつ高速なサービス提供を実現し、常に競争優位性を維持できます。
まとめ
5G規模の継続的な拡大と10G PONホームアクセスの普及加速に伴い、アクセスネットワークにおけるマルチサービス帯域幅の需要が高まっています。当社のFWDMシリーズおよびCEx-WDMシリーズは、既存の光ファイバアクセスネットワークにおけるマルチサービス統合伝送を実現し、ネットワーク統合・アップグレードにおける技術的課題を解決し、将来のネットワーク進化へのスムーズな道筋を提供します。これらの高性能WDM機器は、より効率的、経済的、かつインテリジェントな光ネットワークインフラの構築において、ますます重要な役割を果たすでしょう。
