I. 序文



400Gおよび800G技術の大規模な商用採用と、1.6T OSFP/OSFP-XDソリューションの段階的な展開に伴い、高速光モジュールの消費電力は大幅に増加しています。800G DR8モジュールの消費電力は15～18 Wに達する可能性があり、400G/800G ZRコヒーレントモジュールの消費電力は25 Wを超えます。また、完全構成の32ポートスイッチに搭載された光モジュールの総熱負荷は800 W近くに達し、熱管理がOSFPパッケージングソリューション実装における主要なボトルネックとなっています。



OSFP MSAアライアンスは、2つの主要なデータセンター冷却方式（空冷および液冷）に対応する2種類の標準化冷却アーキテクチャ、OSFP-IHS（統合ヒートシンク）とOSFP-RHS（ラック搭載ヒートシンク）を定義しています。これら2つの構成は、電気経路、CMIS管理、伝送速度の面では完全に互換性がありますが、機械構造、放熱経路、適用シナリオは完全に異なるため、ケージ位置を相互交換したり共用したりすることはできません。本稿では、OSFP MSA 5.22仕様に基づき、2種類のモジュールアーキテクチャの違いとそれぞれの熱性能限界を体系的に分析し、AIクラスタ、クラウドデータセンター、HPC（ハイパフォーマンスコンピューティング）環境向けの選択および実装ガイドを提供します。



2、OSFP-IHS（統合放熱器）：基本定義と構造的特徴





2.1 ハードウェア物理仕様

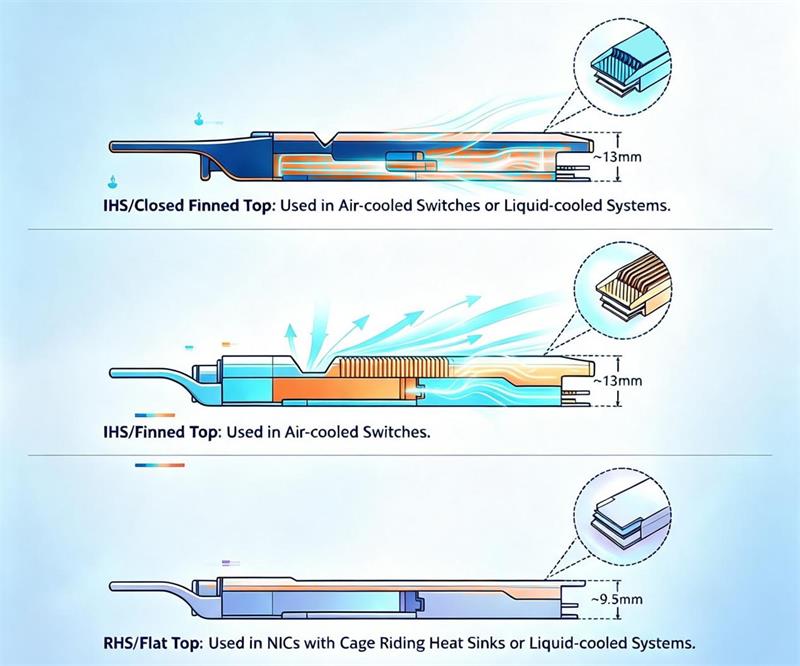

IHSはOSFP標準のネイティブ形態であり、寸法は22.58 mm（幅）×107.8 mm（奥行き）×13.0 mm（高さ）です。モジュール本体には一体型ダイカストアルミニウム放熱フィンが搭載されており、オープンフィン構成とクローズドハウジング構成の2種類の派生形があります。

1.オープンフィン設計：上面に露出した放熱フィンがシャーシ内の前後方向エアフローと直接熱交換を行い、平面トップ型モジュールと比較して放熱面積を30％増加させます。

2.密閉ハウジング：フィン構造に一体型保護ケースを組み合わせ、防塵性と基本的な放熱性能を両立しており、高粉塵環境のサーバールームに適しています。



2.2 放熱伝導ロジック



放熱経路：DSPモジュール／レーザーチップ → 内蔵アルミニウムヒートシンク → スイッチシャーシのエアダクトによる対流冷却。放熱能力は完全にモジュール自身が担い、スイッチシャーシ内部の追加熱伝導構造には依存しません。OSFP MSA規格では最大電力定格を15Wと規定しており、拡張モデルでは最大20Wの高電力モジュールに対応できます。標準動作温度範囲は0～70℃で、高温強化版は75～80℃の温度範囲で長時間動作をサポートします。



2.3 機械的相互作用特性



1.標準ケージスロットの挿入力および抜去力：最大挿入力40 N、最大抜去力30 N。

2.スロット誤挿入防止設計：IHS専用スロットの高さ制限により、RHS平面トップ型モジュールの挿入を防止します。

3.運用上の利点：突出した放熱フィンがグリップ面として機能し、高密度スイッチへの挿入および取り外しを容易にし、内部光ポート接点への接触リスクを低減します。



2.4 主な利点



1.独立した放熱性能と低い導入ハードル：カスタムスイッチ熱設計が不要で、汎用的な前後方向空冷冷却ユニットを直接適用でき、「すぐに使える」導入を実現します。

2.十分な熱的余裕：広い放熱表面積を備え、完全構成の32ポートスイッチでも過熱や周波数低下なしにフルロード動作を維持でき、金融取引やキャンパスDCIアプリケーションなどの長距離コヒーレント用途で卓越した安定性を提供します。

3.成熟したエコシステムと汎用性：Arista、Cisco、Juniperのすべての製品ラインでは空冷スイッチが標準構成として採用されており、これらのシリーズのすべての400G/800G SR/DR/FR/LR/ZR光モジュールにはIHSバージョンが用意されています。



2.5 制限事項



突出したフィンはコールドプレートと密着できないため、液冷システムとは完全に互換性がありません。また、筐体のエアフロー設計に欠陥がある場合、高密度ラックにおける冷却効率が大幅に低下します。





III. OSFP-RHS（循環型放熱器）の基本定義と構造的特徴



3.1 ハードウェア物理仕様



RHSは一般にFlat-top OSFPとして知られ、IHSと幅および奥行きは同一です。高さはわずか9.5 mmで、上部に突出したフィンはありません。その代わりに平面金属熱インターフェース面を備えており、液冷および高密度NIC/DPU用途向けに特化しています。



3.2 放熱伝導ロジック



熱伝導経路：モジュールチップ → 平面金属トップ面 → スイッチケージ搭載型ライダー式熱伝導サーマルパッド（RHSヒートシンク）。熱は固体伝導によって放散されます。液冷環境では、システムをコールドプレートに直接接合でき、隙間のない熱伝導を実現し、空冷による制約を完全に排除できます。最大放熱能力はホスト側の熱インターフェース構造に依存します。高品質なコールドプレートシステムは、25 Wを超える電力レベルの超高電力コヒーレントモジュールを安定してサポートでき、空冷IHSソリューションより大幅に低い熱抵抗を実現します。



3.3 機械的相互作用特性



1.RHS専用ケージの挿入力および抜去力：最大挿入力55 N、最大抜去力45 N。より大きな力により、上面とヒートスプレッダーの密着性を確保します。

2.必須の誤取り付け防止機能：ケージ高さ制限器、スナップフィット構造、IHSとの非互換性により、不適切な取り付けによる放熱構造の損傷を防止します。

3.コンパクト設計：突出フィンがなく、部品の内部積層が可能で、GPUサーバーのNICスロットにおける空間利用率を向上させます。



3.4 主な利点



1.次世代液冷データセンターに対応：平面トップ面により冷却プレートへ直接接続でき、AIスーパーコンピューティングおよび液冷HPCクラスタ向けの唯一の標準化OSFPソリューションとなります。

2.ネットワークカード／DPUデバイスに対応：NVIDIA ConnectX-7/8およびBlueField DPU。サーバーシャーシ内の狭いカードスロットに適合するよう、RHSケージスロットのみが提供されます。

3.超高密度対応：突出フィンがないため、内部配線および積層構成の柔軟性が高く、超広帯域AIトレーニングクラスタに最適です。



3.5 制限事項



これらのシステムはカスタム熱管理構造に依存しており、標準的な空冷熱交換器は使用できません。単体モジュールには自己冷却能力がなく、対応するRHSエンクロージャから取り外すと急速な過熱とシステム障害が発生します。そのため、導入コストおよびデータセンター改修のハードルは大幅に高くなります。



IV. OSFP-IHSとRHSの主要パラメータ比較表



表





V. シナリオ別アプリケーション実装選定ガイド



5.1 シナリオ1：従来型空冷クラウドデータセンター、キャンパスDCI、金融取引サーバールーム



推奨ソリューション：OSFP-IHS



1. 業務特性：データセンターは標準的な前後通風冷却ラックを採用し、スイッチには汎用イーサネットリーフ・スパイン機器を使用、400G DR4/FR4/LR4、800G DR8、および400G ZRコヒーレントモジュールを展開；

2. 選定理由：キャビネット冷却の改修が不要；モジュールには内蔵冷却フィンが搭載され、過熱リスクなしで32ポート構成による継続的な全負荷動作を実現；金融取引ホールの低遅延リンクやキャンパス環境内の10km級キャビネット間接続ではIHSを優先採用；

3. 実際の事例：ある金融機関が400Gコヒーレントリンクをアップグレード；32ポートスイッチの単一モジュール消費電力はわずか18Wで、IHSソリューションを採用することで年間を通じて過熱障害ゼロを確保し、QSFP-DDモジュールに関連する熱ボトルネックを効果的に回避；



5.2 シナリオ2：AI大規模モデル学習クラスター、液冷高性能コンピューティング（HPC）、大規模GPUネットワーク



推奨ソリューション：OSFP-RHS



1. システム特性：データセンターにはコールドプレート液冷システムを装備し、NVIDIA Quantum-3液冷スイッチを利用、高密度GPUサーバー間接続を実現、多数の800G DR8および800G長距離コヒーレントモジュールがフル容量で動作；

2. 選定理由：RHSフラットトップ設計は冷却プレートと直接接続し、空冷ソリューションを大幅に上回る熱伝達効率を実現；25Wを超える消費電力の高出力モジュールを安定してサポート可能；突出したフィンがないため、高密度GPUキャビネットでの配線や積層時の干渉を防止；

3. 現在の業界動向：主要AIメーカーが新規構築するすべての学習クラスターではRHS液冷ソリューションを採用；各クラスターは10,000個以上の800G OSFP-RHSモジュールで構成され、長期間の全負荷状態でも安定した動作温度を維持し、熱スロットリング問題を排除；



5.3 シナリオ3：サーバーNIC、DPUベースのスマートNIC、エッジ高性能コンピューティングノード



推奨ソリューション：OSFP-RHS



NVIDIA ConnectX-7/8およびBlueFieldシリーズDPUモデル専用のハードウェアケージスロットは、RHSフラットトップモジュールのみをサポートします。サーバー内部のPCIeスロットスペースは非常に限られており、IHSの突出したフィンがシャーシカバーやGPUクーラーと干渉する可能性があります。そのため、フラットトップRHS構成はサーバーの制約された内部スペースに完全に適合します。



5.4 シナリオ4：1.6T OSFP/OSFP-XD次世代高速リンク



1.OSFP1600標準モデル：IHSフォームファクターを維持し、既存の空冷クーラーと互換性があり、既存データセンターのスムーズなアップグレードに最適です。

2.OSFP-XD高密度モデル：液冷AIクラスター向けに特別設計されたRHSフラットトップデザインを採用し、16チャネルと1.6T超高帯域幅を提供します。コールドプレートを使用して極めて高い熱負荷に対応します。



VI. 導入および選定における主な考慮事項



1.異なるケージ位置を相互に使用してはなりません：IHSとRHSの機械構造はリミットクリップによって完全に分離されています。無理に挿入または取り外しを行うと、モジュールまたはスイッチケージを損傷する可能性があります。調達前に、スイッチハードウェアモデルがこの構成をサポートしているか確認する必要があります。

2.消費電力に適合した熱管理ソリューション：消費電力が≤18Wの低～中消費電力の短距離光モジュール（SR8/DR8）では、IHSによる空冷で十分対応できます。消費電力が>20WのコヒーレントZR長距離モジュールでは、液冷シナリオ向けにRHSを推奨します。

3.データセンター冷却アーキテクチャにおける優先判断：新設の空冷データセンターではIHSを直接選択し、液冷改修を伴うプロジェクトまたは新規AIクラスターでは一律にRHSを採用します。

4.CMIS一般管理：両方のモジュールタイプはCMIS 5.0以降のデジタル診断モニタリングをサポートします。温度、光パワー、動的電力管理機能は完全に同一であり、ネットワーク管理システムへの二次的な変更は不要です。



VII. まとめ



OSFP-IHSとRHSは性能の優劣の問題ではなく、まったく異なる2種類のデータセンター冷却システム向けに最適化された差別化設計です。



1.OSFP-IHSは空冷時代向けの標準化された汎用ソリューションであり、内蔵型独立冷却機能、成熟したエコシステム、容易な導入を特徴とします。従来型クラウドデータセンター、キャンパス間接続、ミッションクリティカルな金融サービスに適しています。

2.OSFP-RHSは液冷AIスーパーコンピューティング向けの次世代高性能ソリューションであり、ホストベースの熱伝導を活用して消費電力の制限を克服します。大規模GPUクラスター、DPUネットワークカード、将来の1.6T超高帯域幅リンクに対応します。

800Gの広範な採用と1.6Tの段階的な商用化を特徴とする業界サイクルにおいて、ネットワークアーキテクトはデータセンター冷却アーキテクチャ、サービス消費電力、ハードウェアプラットフォームのラックスロット仕様を統合し、対応するOSFP熱管理ソリューションを適合させる必要があります。これにより、高速光モジュールの過熱、周波数低下、システム停止などの中核リスクを根本から軽減できます。



よくある質問（FAQ）



FAQ1：OSFP-IHSとRHS光モジュールは同じスイッチ上で混在して使用できますか？



相互互換性は認められていません。両方のモジュールには高さ制限器と専用の誤装着防止スナップフィット機構が備わっており、機械構造間の物理的な相互排他性を確保しています。IHSモジュールの高さは13 mmであるのに対し、RHSモジュールはわずか9.5 mmです。そのため、IHSモジュールをRHSケージに挿入することはできず、RHSモジュールをIHS専用ケージに挿入することもできません。無理な挿入や取り外しは、放熱構造を傷つけたり、スイッチケージとモジュール筐体の両方を損傷したりする可能性があります。調達および設置前に、スイッチケージがサポートする構成を必ず確認する必要があります。



FAQ 2：RHSフラットトップモジュールは標準的な空冷熱交換器に接続した場合、正常に動作できますか？



システムは安定して動作できず、過熱やシステムクラッシュが発生しやすくなります。RHSには内蔵冷却フィンがなく、放熱は完全に冷却アダプターの取り付け用サーマルパッドと液冷ブロックに依存します。一方、標準的な空冷スイッチには対応する熱インターフェースブロックがないため、モジュール上面から効果的に放熱できません。フル負荷でわずか数分間動作させるだけで、チップ温度がしきい値を超え、クロック速度低下、電源遮断、さらにはチップの永久的な焼損を引き起こす可能性があります。



FAQ3：どのようなシナリオでIHSを選択し、どのようなシナリオでRHSを使用する必要がありますか？



IHSを選択：従来型の前面・背面通気式データセンター冷却システム、キャンパスDCI相互接続、金融取引データセンター、既存スイッチインフラストラクチャの1.6Tリンクへのスムーズなアップグレードに最適です。モジュールは内蔵フィンによる対流冷却機能を備え、データセンターの改修を不要にします。消費電力20Wまでの光モジュールと互換性があり、成熟したエコシステム互換ソリューションを提供します。

必須採用：RHS – 液冷AIトレーニングクラスター、HPCスーパーコンピューティングシステム、NVIDIA ConnectXシリーズNIC/BlueField DPUネットワークカード、800G ZR、およびその他の高消費電力コヒーレントモジュール向けです。フラットトップ設計により冷却プレートと互換性があり、物理的干渉なしでコンパクトなスペース利用を実現し、最大30Wの高熱負荷をサポートできます。



FAQ 4：IHS密閉型筐体とオープンフィン型のどちらを選択すればよいですか？



・オープン型フィン（IHS）：より大きな放熱面積と高い熱伝達効率を提供し、清浄な標準データセンターおよびフル負荷で動作する高密度32ポートスイッチに適しています。

・密閉型筐体IHS：フィン一体型保護筐体により優れた防塵性能を提供します。特に粉塵レベルの高い産業用機械室や屋外エッジ機械室に推奨されます。両モデルは電気仕様、ケージ位置、最大消費電力制限が同一であり、違いは外部放熱構造と保護構造のみです。



FAQ 5：IHSとRHS光モジュールのネットワーク管理および監視機能は相互互換性がありますか？



完全互換です：異なる放熱構成を持つ両方のOSFPモジュールはCMIS 5.0以降の規格に対応しています。デジタル診断機能も同一であり、モジュール温度、光パワー、電圧、リアルタイム消費電力などのパラメータを正常に読み取ることができます。そのため、既存のネットワーク管理システムは二次開発や変更を必要とせず、これらのモジュールを統一的に管理できます。
