特徴¼
高電力EDFAファイバーアンプ23dBM
RD-EDFA-M3-C1-N-23DBM-09SM-1M-FC/APC
光学仕様¼
|
パラメーター |
min |
typ。 |
max |
ユニット |
|
動作波長 |
1527 |
1550.12 |
1565 |
nm |
|
入力光電力 |
-15 | -5 | 5 |
DBM |
|
出力光電力 |
13 | 23 |
23 |
DBM |
|
ノイズ図@pin =-5dbmï¼pout= 23dbm |
- | - | 5.5 |
db |
|
偏光相関ゲイン |
- | - |
0.5 |
db |
|
偏光モード分散 |
- | - |
0.5 |
PS |
|
入力リターンロス |
45 | - | - |
db |
|
出力リターンロス |
45 | - | - |
db |
|
操作モード |
APC、Acc |
|||
作業環境¼
| パラメーター | min | typ。 | 最大 | ユニット |
|
作業温度 |
-10 |
+25 |
+60 |
â |
|
ストレージ温度 |
-40 | - | +80 |
â |
|
相対湿度 |
0 | - | 90 |
％ |
電気仕様¼
| パラメーター | min | typ。 | max | ユニット |
|
電源 |
+4.75 |
+5 |
+5.25 |
V |
|
消費電力 |
- | <317 |
8 |
W |
コネクタタイプ¼
通信：RS232 26ピンピッチ2.0mmコネクタ。以下のようにピン割り当て。
|
ピン |
指定 |
シンボル |
レベル |
説明 |
| 1 |
VCC_3.3V |
p |
- |
3.3V電源 |
| 2 |
VCC_3.3V |
p |
- |
3.3V電源 |
| 3 |
GND |
p |
- |
パワーグラウンド |
| 4 |
GND |
p |
- |
パワーグラウンド |
| 5 |
NC |
F |
- |
接続されていない |
| 6 |
NC |
f |
- |
接続されていない |
| 7 |
NC |
f |
- |
接続されていない |
| 8 |
NC |
f |
- |
接続されていない |
| 9 |
output_alarm |
o |
lvttl |
出力出力アラーム |
| 10 |
input_alarm |
o |
lvttl |
入力電源アラーム |
| 11 |
pumptem_alarm |
o |
lvttl |
ポンプ温度アラーム |
| 12 |
pump_currentalarm |
o |
lvttl |
ポンプ電流アラーム |
| 13 |
NC |
f |
- |
接続されていない |
| 14 |
moduletem_alarm |
o |
lvttl |
モジュール温度 アラーム |
| 15 |
NC |
f |
- |
接続されていない |
| 16 |
NC |
F |
- |
接続されていない |
| 17 |
NC |
f |
- |
接続されていない |
| 18 |
リセット |
i |
- |
外部リセット入力 |
| 19 |
GND |
p |
- |
パワーグラウンド |
| 20 |
gnd |
p |
- |
パワーグラウンド |
| 21 |
rxd |
i |
RS232 |
シリアルデータ入力 |
| 22 |
TXD |
o |
rs232 |
シリアルデータ出力 |
| 23 |
gnd |
p | - |
パワーグラウンド |
| 24 |
gnd |
p |
- |
パワーグラウンド |
| 25 |
VCC_3.3V |
p |
- |
3.3V電源 |
| 26 |
VCC_3.3V |
p |
- |
3.3V電源 |
Note1： p：電源; I：入力; O：出力; F：オーバーハング。
Note2：アラームメッセージは、すべての出力アラームピンが低いときに使用できます。
Note3：外部リセット入力はアクティブです。
機械構造：
ピグテール：
|
アイテム |
仕様 |
|
繊維色 |
白 |
|
ファイバータイプ |
G657A 900mmチューブ |
|
ピグテールの長さ |
1000±10mm |
|
コネクタタイプ |
FC/APC |
この商品について知りたいですか？
あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください
EDFA 光増幅器 1U ラック
25g SFP28 Bidi 光 送受信機
100Gb QSFP28 LR1 10Km シングル ラムダ 1271/1291/1311/1331nm LC 光トランシーバー
SFP+ 16G C17-C61 DWDM 20KM DDM 光トランシーバー

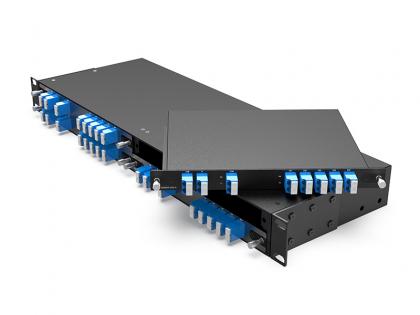

CCWDM コンパクト CWDM Mux/Demux モジュール
