市場のコスト効率の高いニーズを満たすため、FIBERWDMは統合型DWDM EDFA光ファイバ増幅器を開発しました。その主な機能は、伝送路における信号光パワーの補償であり、Cバンドで最大40/48チャネル（100GHz間隔）または80/96チャネル（50GHz間隔）の光信号を同時に増幅できます。平坦利得、固定利得、低雑音指数などの特性を備えており、DWDMシステム、将来の高速システム、全光ネットワークの長距離伝送に不可欠な重要なコンポーネントです。
統合型 48/96CH DWDM EDFA ファイバーアンプモジュール

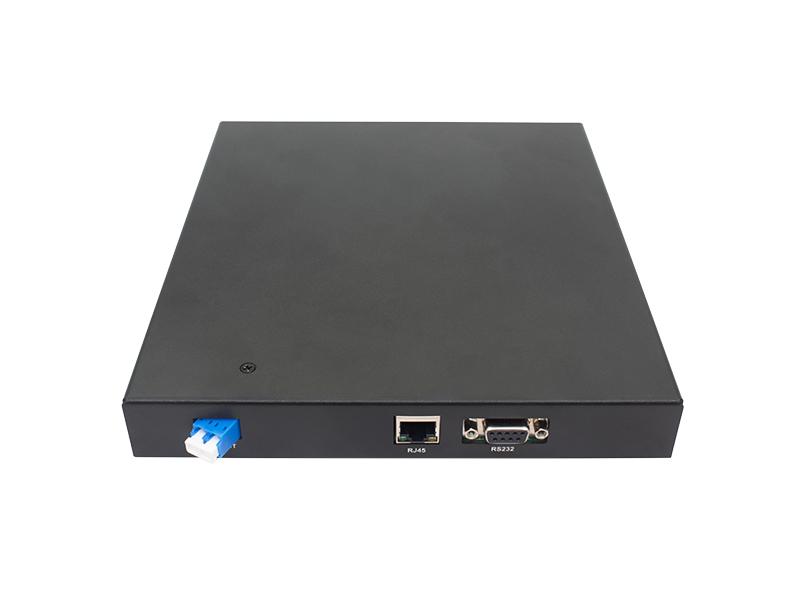

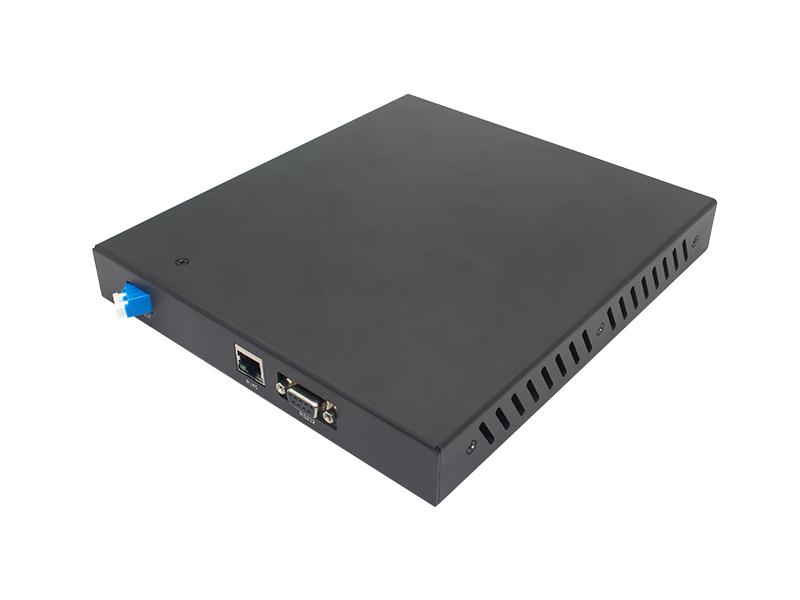

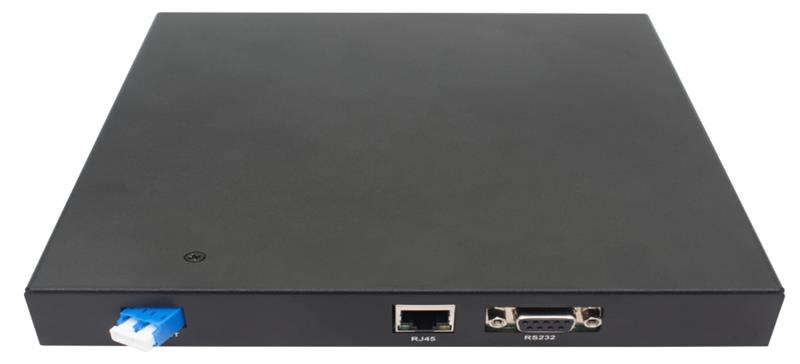

写真1 EDFA前面
フロントパネルの説明:

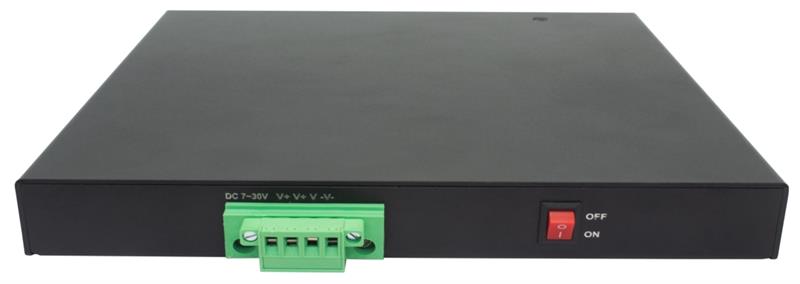

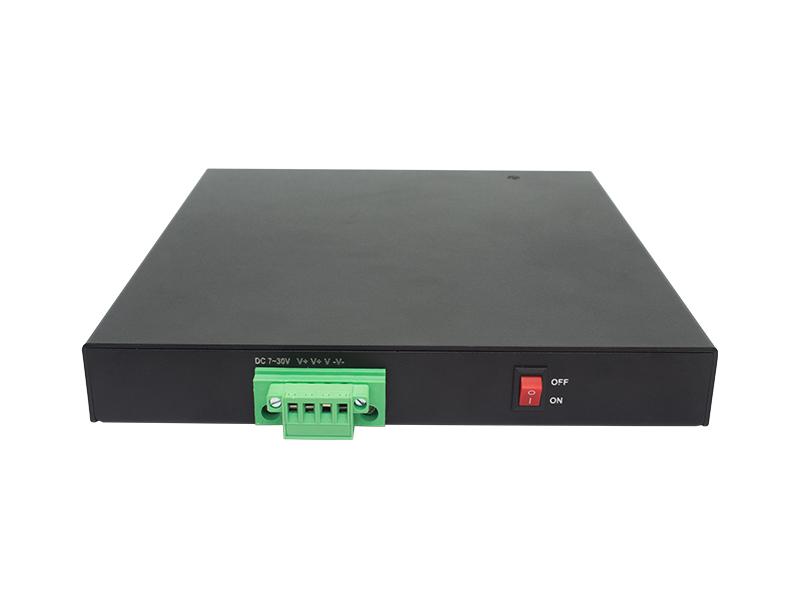

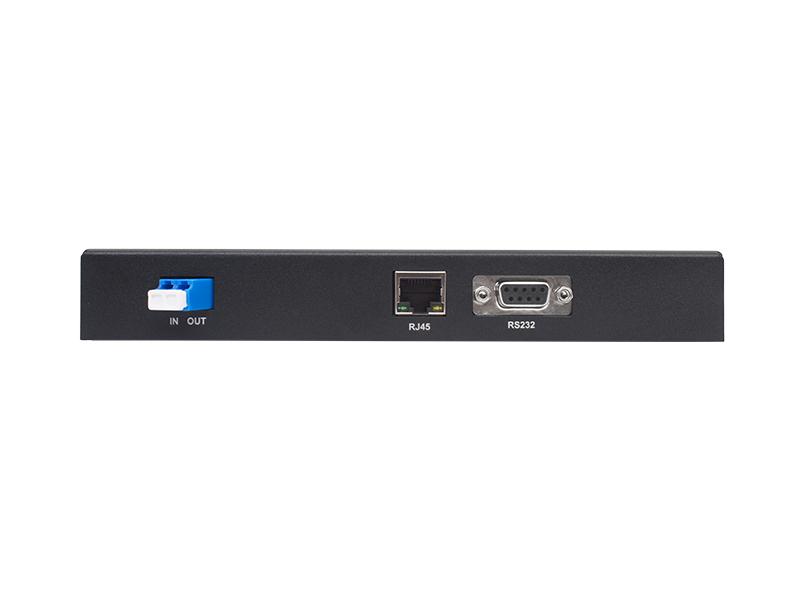

写真2 EDFA背面
背面パネルの説明:
特徴
製品仕様
|
システムパラメータ |
技術仕様 |
|
|
波長範囲 |
拡張タイプ: 1528nm~1568nm 48波長(100GHz)または96波長(50GHz)DWDMシステムに適用可能 |
|
|
入力電力範囲 |
電力増幅（BA）：-15dBm～+5dBm ライン増幅（LA）：-35dBm～-7dBm 前置増幅（PA）：-35dBm～-7dBm |
|
|
ゲイン範囲 |
10dB～30dB |
|
|
ノイズ指数 |
4.5dB～6dB |
|
|
ゲイン平坦性 |
1.0dB |
|
|
入力/出力分離 |
30dB |
|
|
入力/出力リターンロス |
45デシベル |
|
|
出力ポンプの漏れ |
-30dBm |
|
|
偏光依存損失 |
0.5dB |
|
|
偏光モード分散 |
0.5ps |
|
|
管理機能 |
光パワー値を表示し、動作モード（AGC モードまたは APC モード）を設定します。 |
|
|
管理方法 |
ホストコンピュータソフトウェア |
|
|
インタフェース |
ウェブ: RJ45 および RS232 光学式: LC/UPC またはその他 |
|
|
寸法 |
220×198×26（mm） |
|
|
環境要件 |
動作温度 |
-10℃～50℃ |
|
保管温度 |
-40℃～80℃ |
|
|
相対湿度 |
5%～95%（結露なし） |
|
|
安全性とEMCコンプライアンス |
FCC、UL、CE、TUV、CSA規格に準拠 |
|
|
消費電力 |
30W未満 |
|

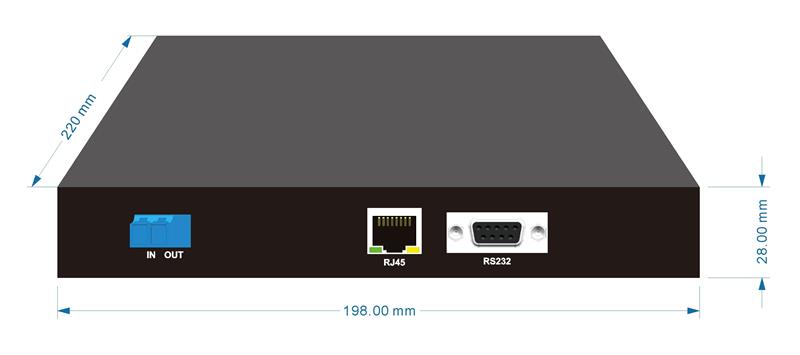

寸法
注文情報
|
部品番号 |
仕様 |
|
EDFA-BA-G1520-MT |
DWDM EDFAアンプ、1528nm〜1568nm BA G15 / 20ゲイン15dB +-3dB調整可能、最大出力20dB、LC / UPC、デュアル電源：DC7〜30V、220 * 198 * 26（mm）メタルモジュール |
|
EDFA-LA-G2520-MT |
DWDM EDFAアンプ、1528nm〜1568nm LA G25 / 20ゲイン25dB +-3dB調整可能、最大出力20dB、LC / UPC、デュアル電源：DC7〜30V、220 * 198 * 26（mm）メタルモジュール |
|
EDFA-PA-G2520-MT |
DWDM EDFAアンプ、1528nm〜1568nm PA G25 / 20ゲイン25dB +-3dB調整可能、最大出力20dB、LC / UPC、デュアル電源：DC7〜30V、220 * 198 * 26（mm）メタルモジュール |
|
EDFA-BP20-MT |
DWDM EDFA アンプ、1528nm~1568nm、2ch BA+PA、BA G15/20dB、ゲイン20dB、最大出力20dB、PA G25/20dB、ゲイン25dB、最大出力20dB、LC/UPC、デュアル電源: DC7~30V、220*198*26（mm）メタルモジュール |
|
EDFA-LL20-MT |
DWDM EDFAアンプ、1528nm〜1568nm、2ch LA+LA G25/20dB、ゲイン25dB、最大出力20dB、LC/UPC、デュアル電源：DC7〜30V、220*198*26（mm）メタルモジュール |

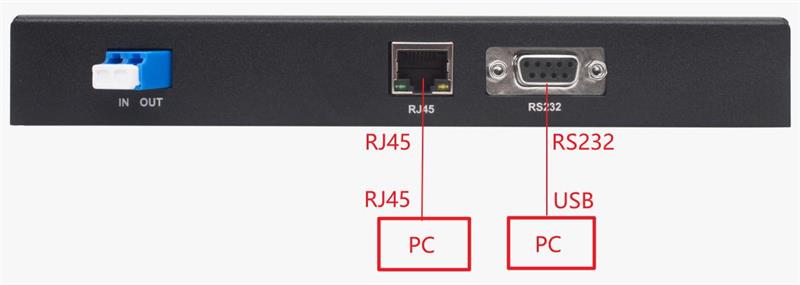

物理的には、イーサネットまたは RS232 シリアル ポート接続の 2 つの方法で接続できます。
ダブルクリックして特別なEDFAソフトウェアを開きます
(USBドライブは提供されています)。

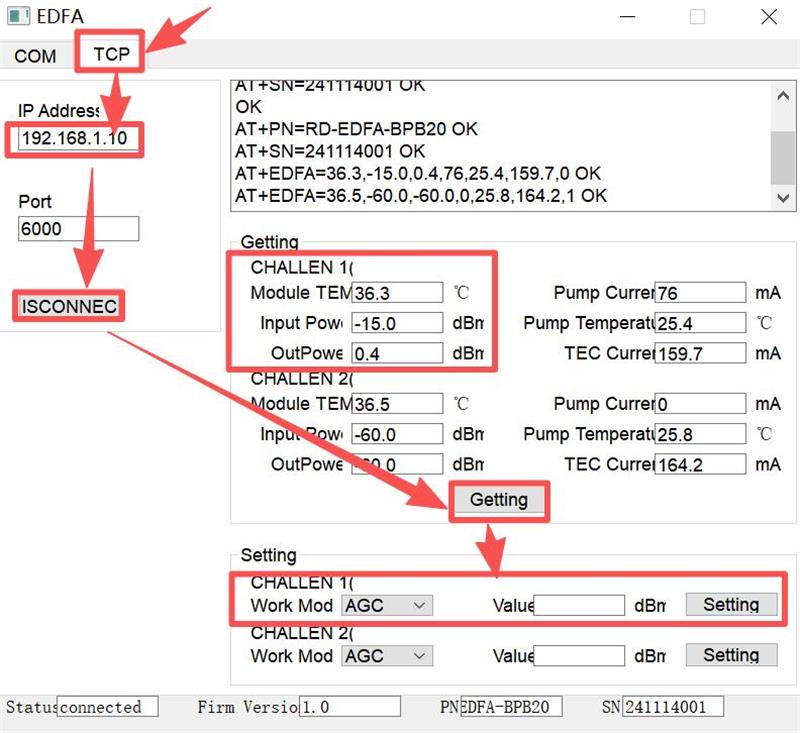

1） TCPをクリック→IPアドレスを入力→ISCONNEC→取得→チャネル1の光パワーを取得できます。（上図はチャネル1の増幅装置を示しています。）
注: ポート 6000 はデフォルトで使用されていません。
2） 変更が必要な場合は、ワードモードで AGC または APC を選択し、値フィールドにプリセットパラメータを入力して、「設定」をクリックして確認します。
a. AGC固定ゲイン（例えば、ゲイン15、最大出力20といった仕様）の場合、AGCの調整範囲は15±3dB（12～18dB）です。「値」の欄にゲイン値として15を入力します。
b. APCの固定出力は5～20dBmです。APCの調整範囲は5～20dBmです。「Value」の位置に15桁の出力電力が表示されます。
1）EDFA専用ソフトウェアをダブルクリックして開く

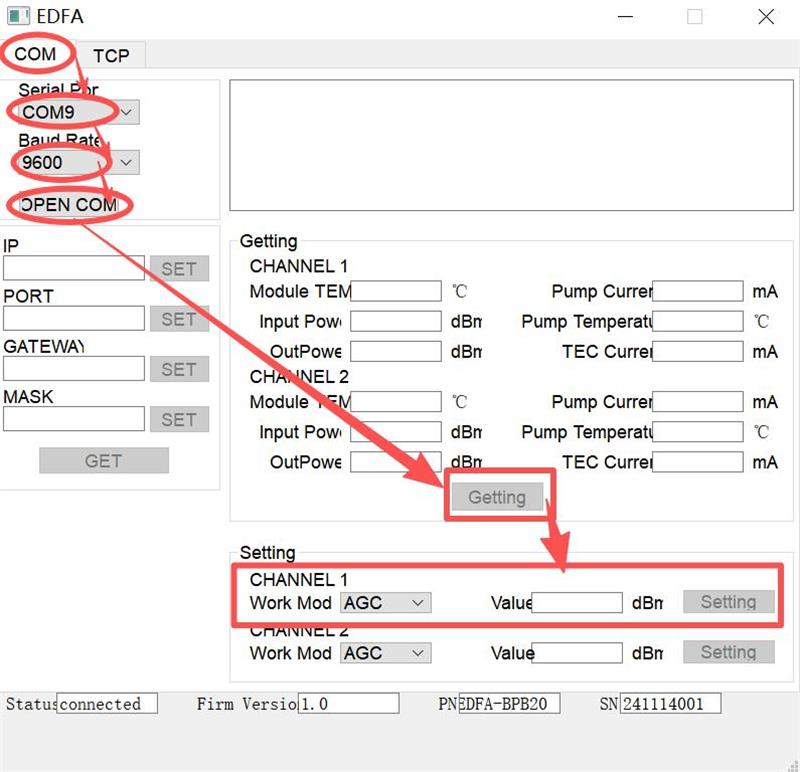

1） COMをクリック→ポート番号を選択→ボーレート9600→OPEN COM→「Getting」でチャネル1の光パワーを取得できます。（上の写真は1番目のチャネル増幅装置を示しています）。
2） 変更が必要な場合は、ワードモードで AGC または APC を選択し、値フィールドにプリセットパラメータを入力して、「設定」をクリックして確認します。
機能はTCPと同じです。ニーズに応じてネットワーク管理の接続方法を選択できます。

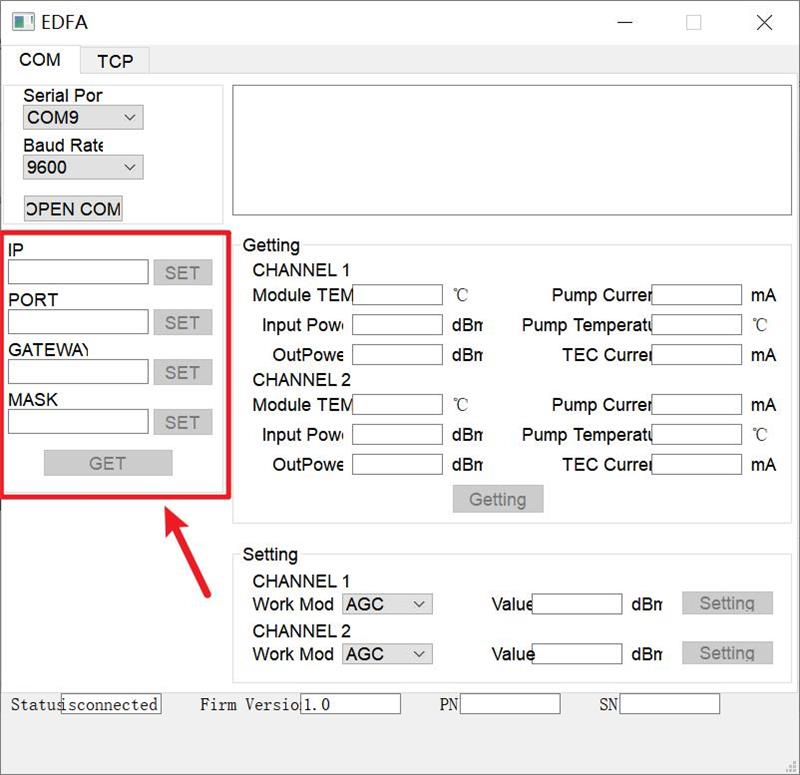

3） RJ232経由で接続する場合、デバイスのIPアドレス、ポート番号、ゲートウェイ、サブネットマスクを変更できます。変更後、TCP経由でアクセスする場合は、対応するIPアドレスとポート番号を使用する必要があります。
