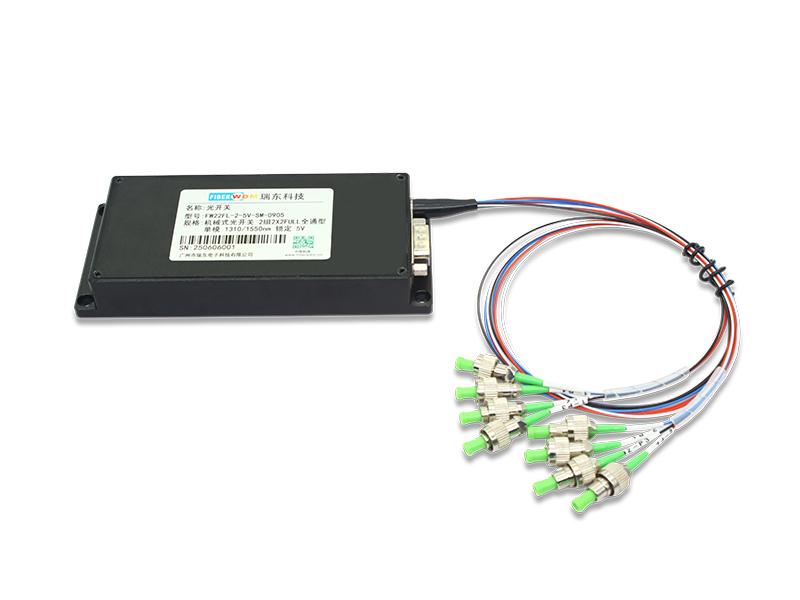

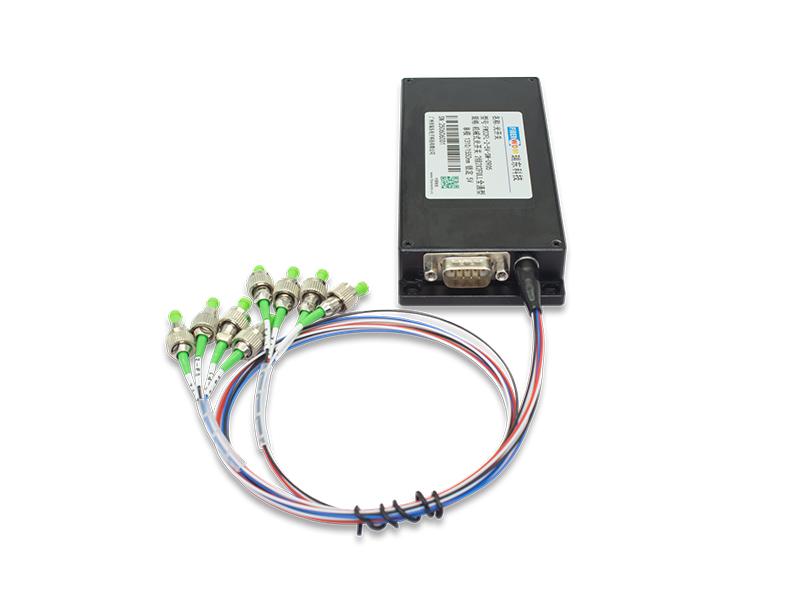

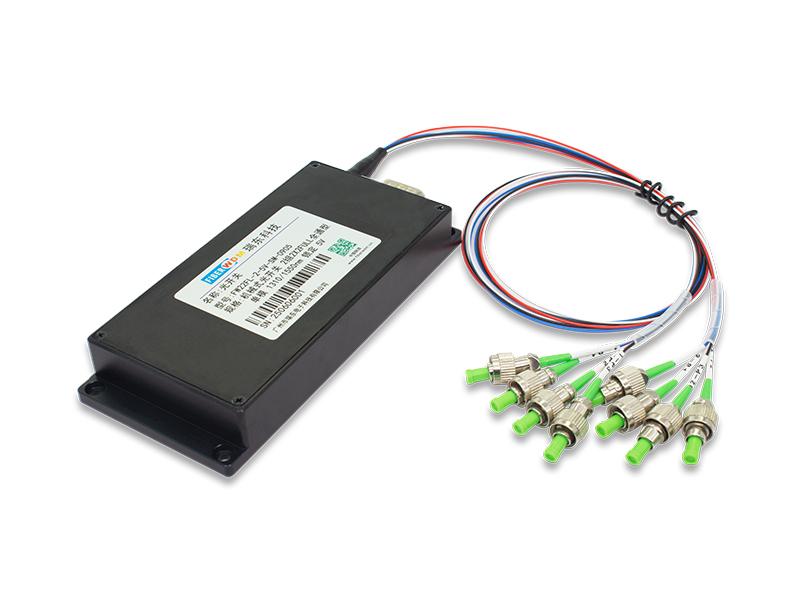

2チャンネル 2X2F 機械式光スイッチモジュール

パラメータ

仕様

ユニット

動作波長

1260～1620nm

挿入損失

≤1.0

デシベル

波長依存損失

≤0.25

デシベル

偏光依存損失

≤0.05

デシベル

温度依存損失

≤0.25

デシベル

リターンロス

≥50

デシベル

クロストーク

≥55

デシベル

スイッチタイム

≤15

繰り返し能力

≤±0.02

デシベル

耐久性

≥10 ⁷

回

動作電圧

5V、200mA

スイッチタイプ

非ラッチング/ラッチング

動作温度

－20～＋70

保管温度

－40～＋85

光パワー

≤500

ム

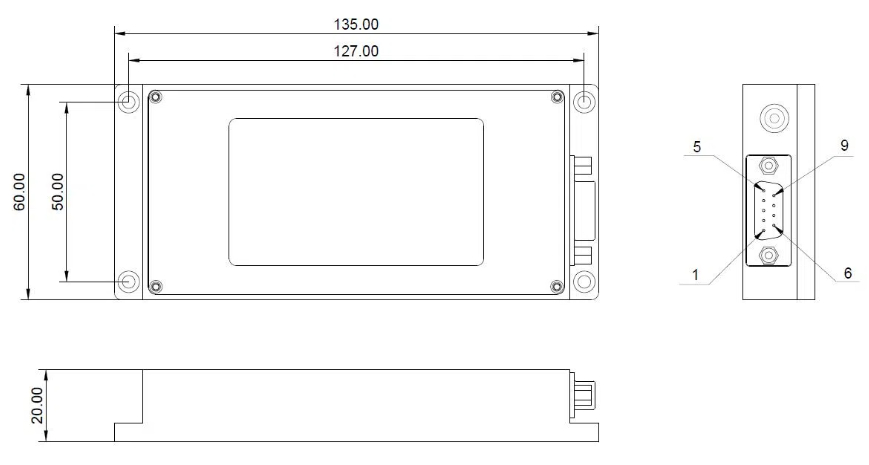

寸法

長さ135×幅60×高さ20

DB9オスコネクタ

ピン

タイプ

名前

関数

入力

A+

485 コミュニケーション A+

入力

B-

485 コミュニケーション B-

力

電源グランド

力

電源のプラス端子

1、4、5、6、7

ノースカロライナ州

名前

命令

説明

光スイッチチャネルを設定する

コマンド:

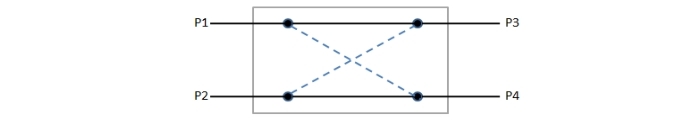

このコマンドは光スイッチチャネルの選択を設定します。XXは最初の光スイッチを設定し、YYは2番目の光スイッチを設定します。XXが01の場合、P1はP3に接続され、P2はP4に接続されます。XXが02の場合、P1はP4に接続され、P2はP3に接続されます。設定が成功するとレスポンス1が返されます。XXが光スイッチチャネル数を超える場合は、レスポンス2が返されます。レスポンス3は、光スイッチの切り替えに失敗したかエラーが発生したことを示します。

応答1:

応答2:

応答3:

光スイッチの現在のチャネルをチェック

コマンド:

このコマンドは、光スイッチの現在のチャネルを照会することを示します。照会が成功すると、応答コマンドが返されます。ここで、XXとYYは現在のチャネルを表します。

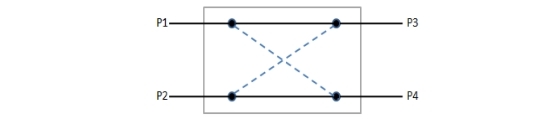

01: P1はP3に接続され、P2はP4に接続されます

02: P1はP4に接続され、P2はP3に接続されます

応答:

光スイッチ情報の照会

コマンド:

コマンドは光スイッチに関する情報の照会を示し、応答は結果を示します。

モジュール型式：OSW-2-2X2F-SM

動作波長：1260～1650nm

光ファイバータイプ：9/125um

光ファイバー保護管：0.9mm

光ファイバーケーブル長さ：1m

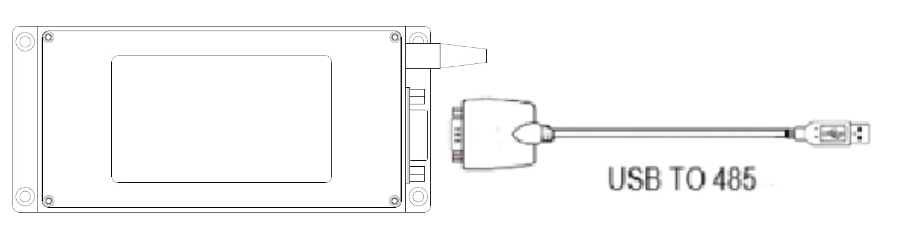

制御インターフェース：RS-485

コネクタ：FC/APC

応答:

部品番号

仕様

FW22FL-2-5V-SM-0905-L

2チャンネル 2X2 機械式光スイッチモジュール

2X2 フルパススルーシングルモード 1310/1550nm、ラッチング、5V、0.9MM 0.5M ファイバー、RS485 通信インターフェース、135×60×20mm ボックスモジュール

FW22FL-2-5V-SM-0905-NL

2チャンネル 2X2 機械式光スイッチモジュール

2X2 フルパススルーシングルモード 1310/1550nm、非ラッチング、5V、0.9MM 0.5M ファイバー、RS485 通信インターフェース、135×60×20mm ボックスモジュール
