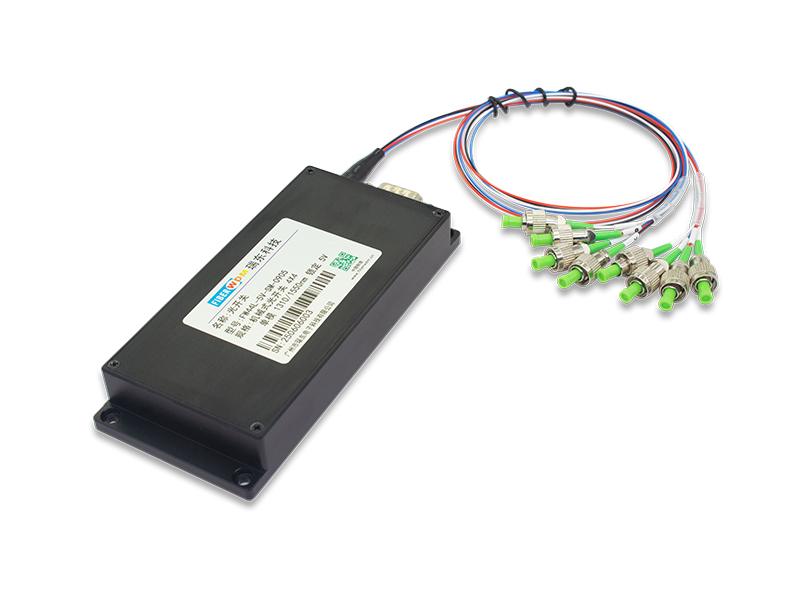

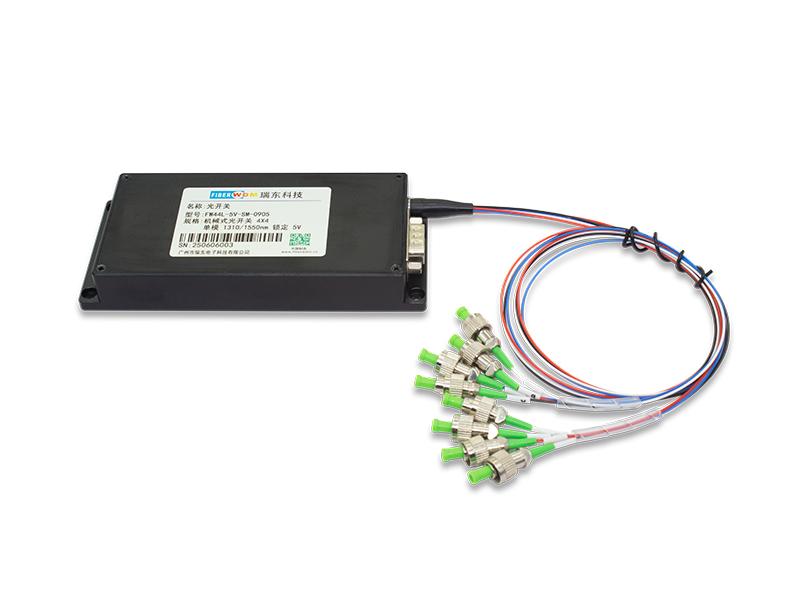

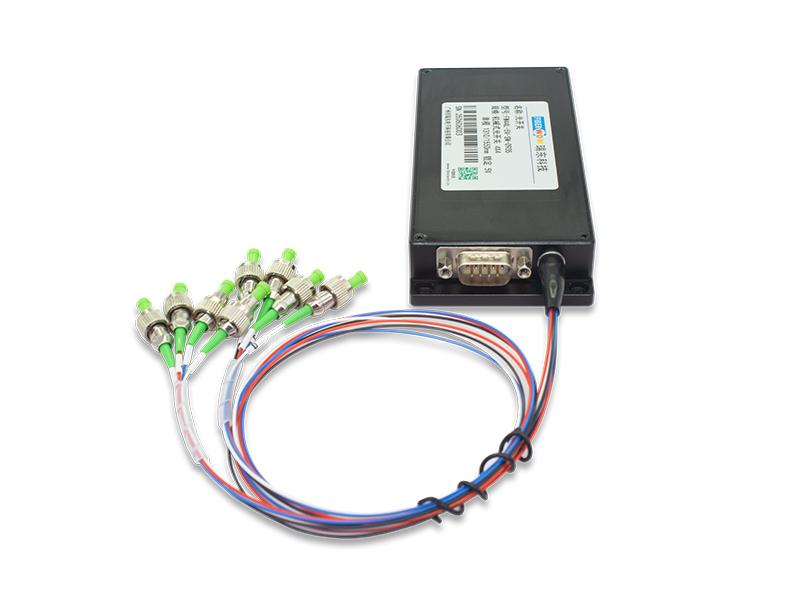

Mechanical optical switch Module，4X4 Mechanical optical switch
Mechanical optical switch Module，4X4 Mechanical optical switch Mechanical optical switch Module，4X4 Mechanical optical switch Mechanical optical switch Module，4X4 Mechanical optical switch

4X4 機械式光スイッチモジュール

製品の特徴

  • 低挿入損失、広い波長範囲
  • 低チャネルクロストーク、高安定性、高信頼性
  • 電源オフ時に光路を維持
  • 自己診断障害検出機能を備えた内部回路設計
  • シンプルな制御方法、コンパクトなサイズ、システムへの統合が容易
今すぐお問い合わせください ダウンロード
  • 製品の詳細

4X4シングルモード1310/1550nm、ラッチング/非ラッチング、5V、0.9MM 0.5Mファイバー、RS485通信インターフェース、135×60×20mmボックスモジュール

FW44L-5V-SM-0905-L/NL

4x4メカニカル光スイッチは、光路を制御および切り替える光路制御装置です。電源オフ時にも光路を維持します。4つの光信号入力をサポートし、4つの信号出力を選択できます（双方向使用）。モジュールの制御方法はRS485通信制御を使用します。光通信アプリケーションにおいて重要な役割を果たします。光スイッチは主に光伝送システムで使用され、マルチチャネル光モニタリング、LANにおける複数の光源/検出器の自動切り替え、光センシングシステムにおける複数ポイントの動的モニタリングなどに利用されています。また、光ファイバー、光部品、ネットワーク、フィールドエンジニアリングケーブルのテストなどの光テストシステムや、光部品の調整・アライメントにも使用されています。

製品パラメータ

パラメータ

仕様

ユニット

動作波長

1260～1620nm

ナノメートル

挿入損失

≤1.4

デシベル

波長依存損失

≤0.40

デシベル

偏光依存損失

≤0.05

デシベル

温度依存損失

≤0.20

デシベル

リターンロス

≥50

デシベル

クロストーク

≥55

デシベル

スイッチタイム

≤8

MS

繰り返し能力

≤±0.02

デシベル

耐久性

≥107

回

動作電圧

5

V

スイッチタイプ

非ラッチング/ラッチング

動作温度

-20～＋70

℃

保管温度

-40～＋85

℃

光パワー

≤500

ム

寸法

長さ135×幅60×高さ20

んん

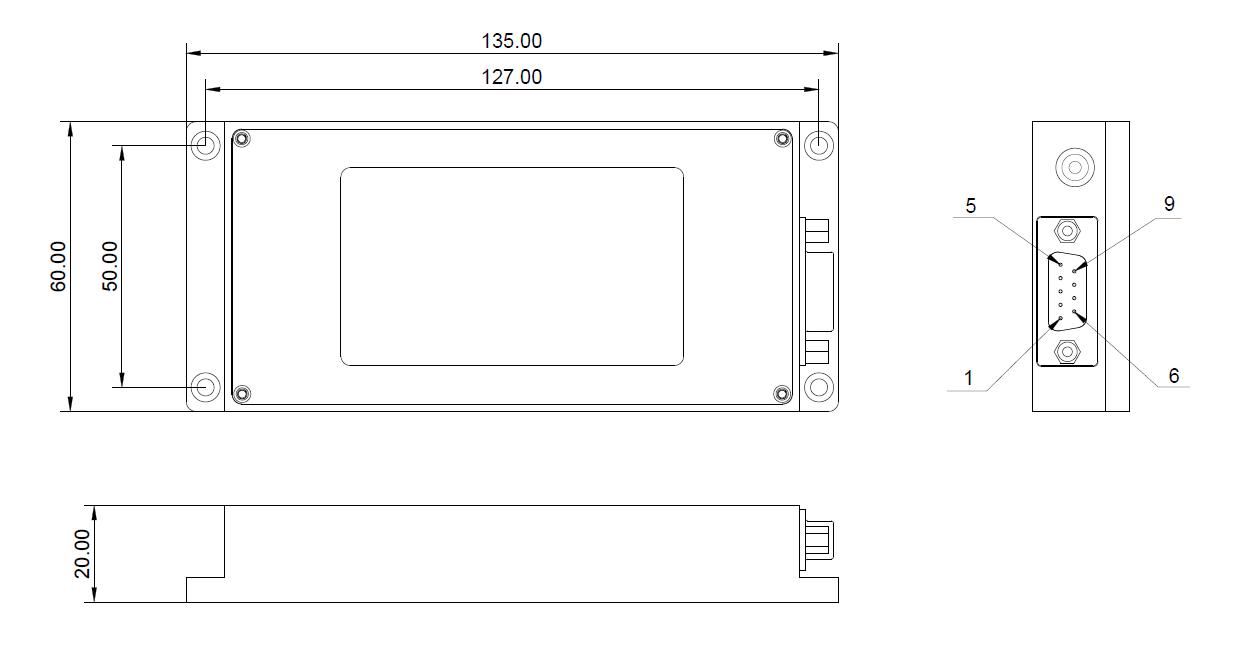

寸法

4X4 Mechanical optical switch

ピンの定義

DB9オスコネクタ

ピン

タイプ

名前

関数

2

入力

A+

485 コミュニケーション A+

3

入力

B-

485 コミュニケーション B-

8

力

GND

電源グランド

9

力

VCC

電源のプラス端子

1、4、5、6、7

ノースカロライナ州

ノースカロライナ州

/

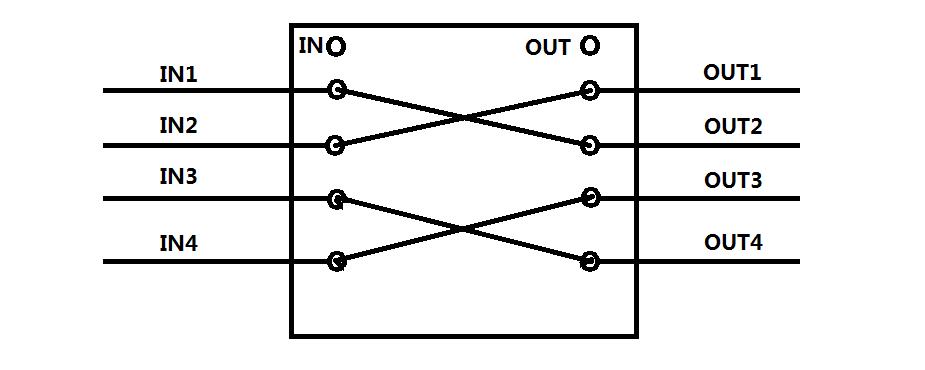

光路図

4X4 Mechanical optical switch

注：入力IN1～IN4は、出力OUT1～OUT4に自由に切り替えられます。同じ出力チャネルに2つ以上の入力チャネルを同時に選択することはできません。

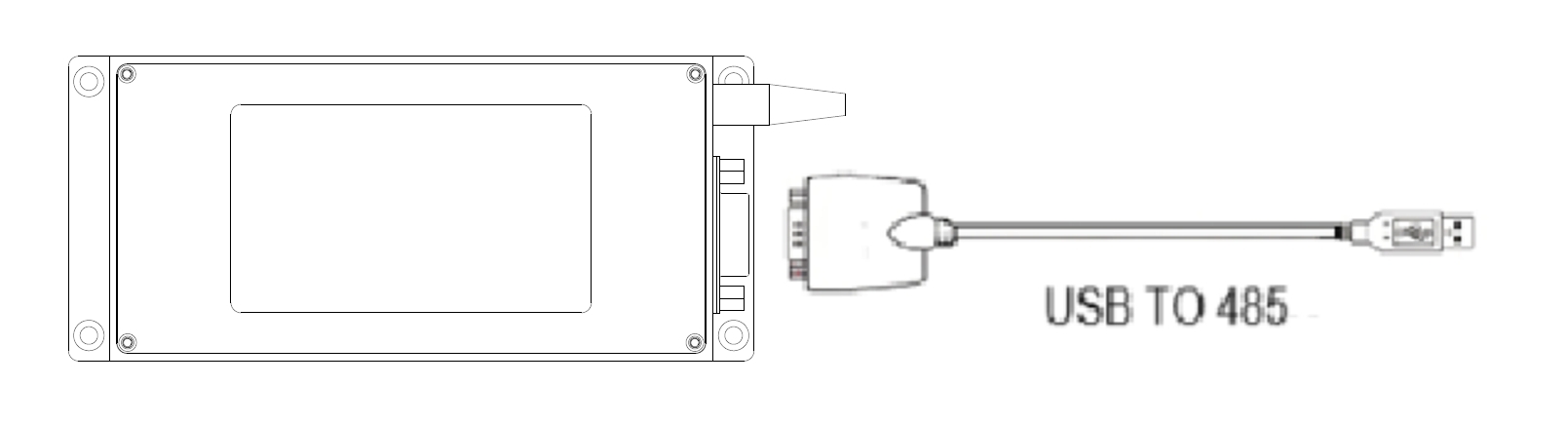

制御図

4X4 Mechanical optical switch Module

RS-485制御コマンドセット

  • 「_」はアンダースコアを表します
  • 通信プロトコル内のすべての文字は大文字です。
  • このモジュールは一度に1つのコマンドしか実行できません。通常、次のコマンドを入力する前に、プログラムが対応する値を返すまで待つ必要があります。
  • [if !supportLists] 実際には、開始マーカーとして小なり記号「<」を使用し、終了マーカーとして大なり記号「>」を使用します。

名前

命令

説明

光スイッチチャネルを設定する

コマンド:

このコマンドは、光スイッチチャネルIN1-OUT1、IN2-OUT2、IN3-OUT3、IN4-OUT4の選択を設定します。応答1は設定が成功したことを示します。入力XXとYYがチャネル数を超える場合は、応答2が返されます。応答3は光スイッチに問題があることを示します。

応答1:

応答2:

応答3:

光スイッチの現在のチャネルをチェック

コマンド:

このコマンドは、光スイッチの現在のチャネルを照会することを示します。照会が成功すると、光パスがIN1-OUT1、IN2-OUT2、IN3-OUT3、IN4-OUT4であることを示す応答が返されます。

応答:

光スイッチ情報の照会

コマンド:

コマンドは光スイッチに関する情報の照会を示し、応答は結果を示します。

モジュール型式：OSW-4X4

動作波長：1260～1650nm

光ファイバータイプ：9/125um

光ファイバー保護管：0.9mm

光ファイバーケーブル長さ：1m

制御インターフェース：RS-485

コネクタ：FC/APC

応答:

注：モジュールのシリアルポートのボーレートは9600、データビットは8、ストップビットは1、パリティは使用されません。誤ったコマンドが送信された場合、光スイッチはで応答します。

注文情報

部品番号

仕様

FW44L-5V-SM-0905-L

4X4 機械式光スイッチモジュール

4X4シングルモード1310 / 1550nm、ラッチング、5V、0.9MM 0.5Mファイバー、RS485通信インターフェース、135×60×20mmボックスモジュール

FW44L-5V-SM-0905-NL

4X4 機械式光スイッチモジュール

4X4シングルモード1310 / 1550nm、非ラッチング、5V、0.9MM 0.5Mファイバー、RS485通信インターフェース、135×60×20mmボックスモジュール
