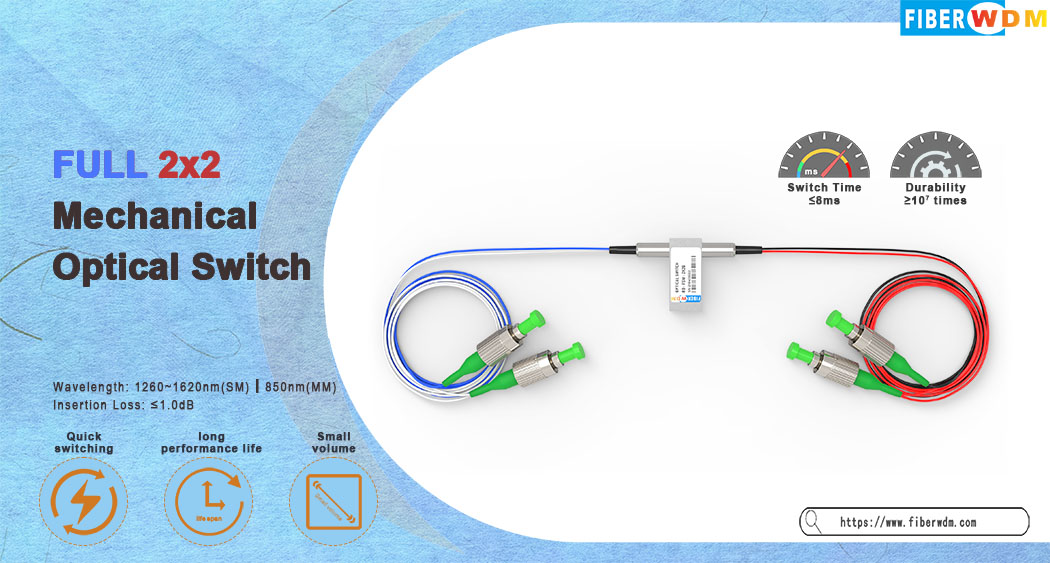

フル2x2メカニカル光スイッチ

動作波長

1260～1620nm(SM)

850nm(MM)

挿入損失

≤1.0dB

波長依存損失

≤0.25dB

偏光依存損失

≤0.05dB

温度依存損失

≤0.20dB

リターンロス

SM≥50dB

MM≥30dB

クロストーク

SM≥55dB

MM≥35dB

スイッチタイム

≤8ms

再現性

≤±0.02dB

耐久性

≥10 ⁷ 回

動作電圧

3Vまたは5V

スイッチタイプ

非ラッチング/ラッチング

動作温度

－20～＋70℃

保管温度

－40～＋85℃

光パワー

≤500mW

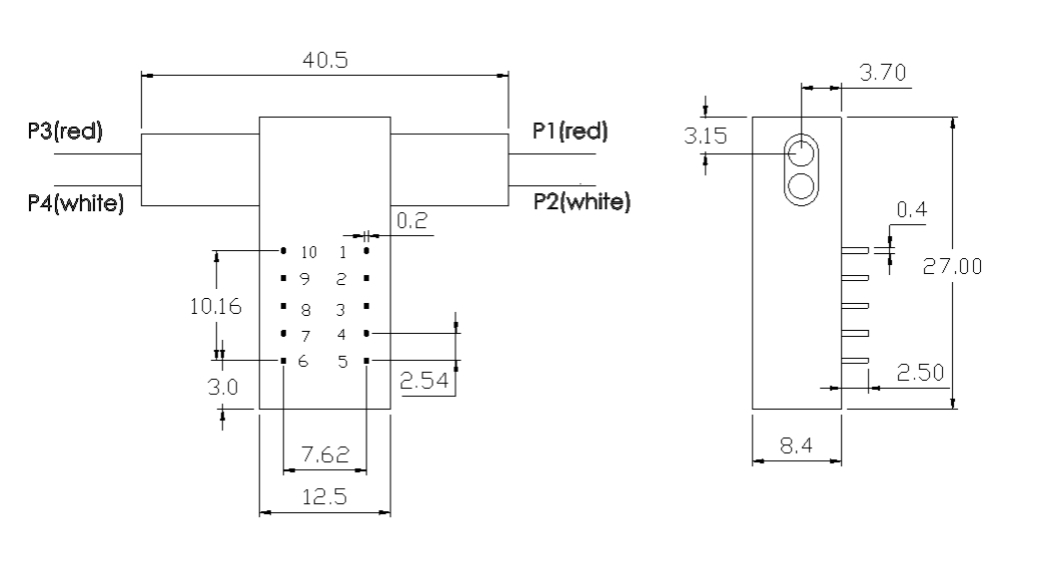

寸法

長さ27.0×幅12.0×高さ8.2mm

タイプ

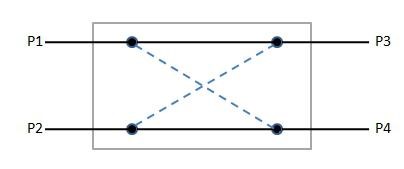

光ルート

電動駆動

状態センサー

F2×2

ピン1

ピン5

ピン6

ピン10

ピン2-3

ピン3-4

ピン7-8

ピン8-9

ラッチング

P1-P4、P2-P3

--

--

GND

V＋

近い

開ける

開ける

近い

P1-P3、P2-P4

V＋

GND

--

--

開ける

近い

近い

開ける

非ラッチング

P1-P4、P2-P3

--

--

--

--

近い

開ける

開ける

近い

P1-P3、P2-P4

V＋

--

--

GND

開ける

近い

近い

開ける

R D-FSW

-F2X2-

-波長-

-スイッチタイプ-

-電圧-

-ファイバータイプ-

-パッケージ-

-繊維長-

-コネクタ-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

スペシャル＝0

ラッチング＝1

非ラッチング＝2

MINIラッチング＝3

MINI 非ラッチング＝4

スペシャル＝0

3V=3

5V=5

スペシャル＝0

SM28=1

50/125=5

62.5/125=6

スペシャル＝0

裸ファイバー=1

900umチューブ=3

スペシャル＝0

0.25m=1

0.5m=2

1.0m=3

スペシャル＝0

なし=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

デュプレックス LC=8

スペシャル＝0
