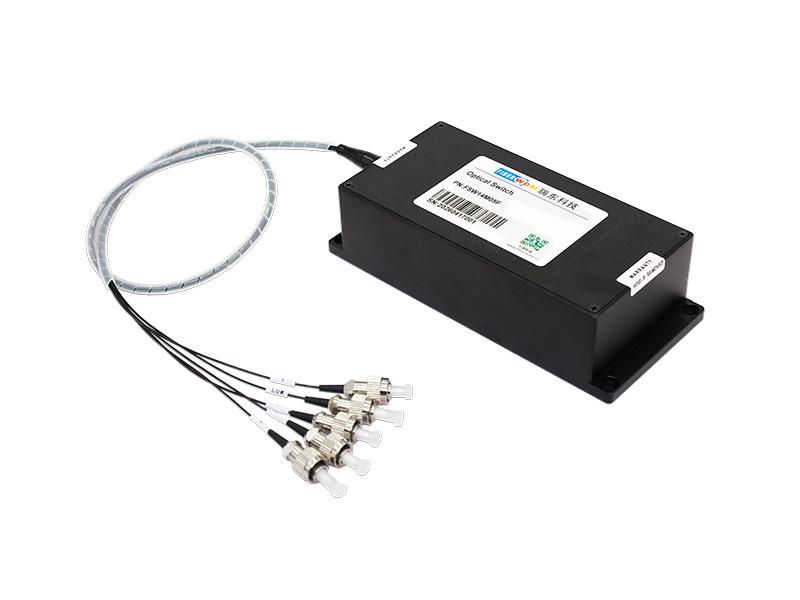

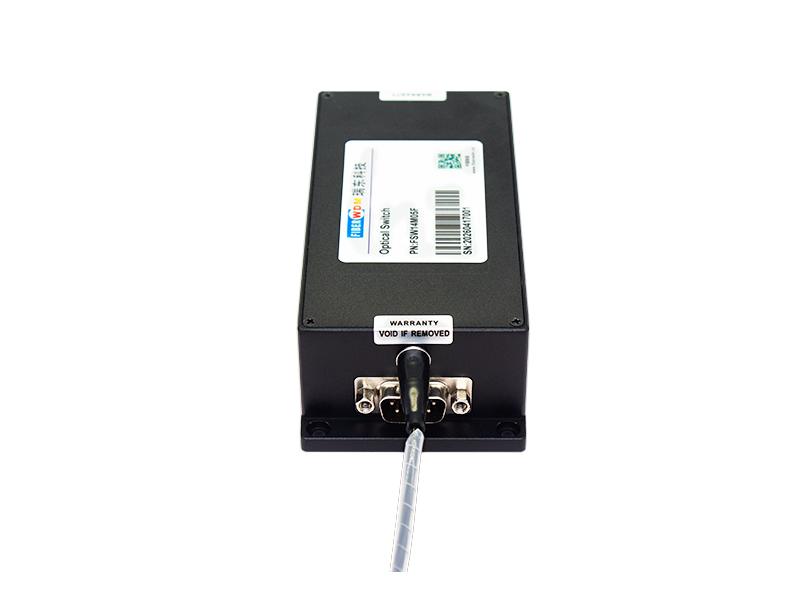

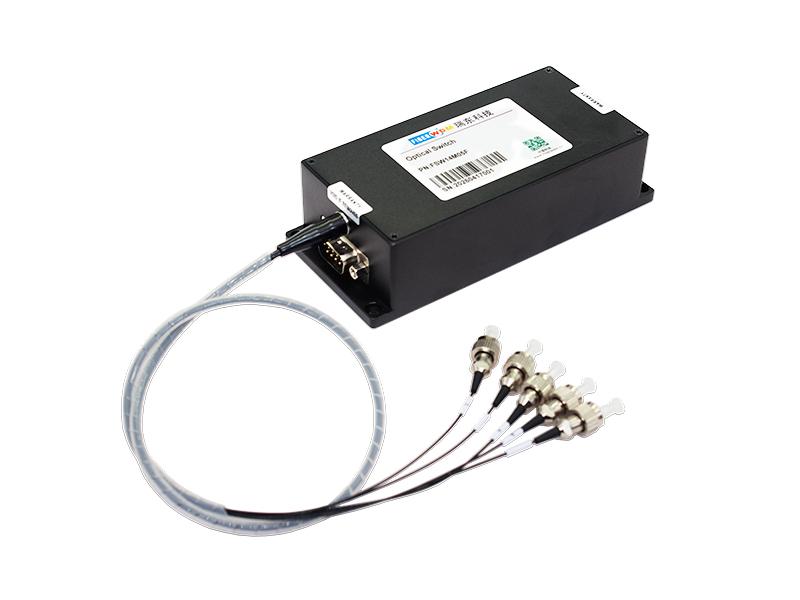

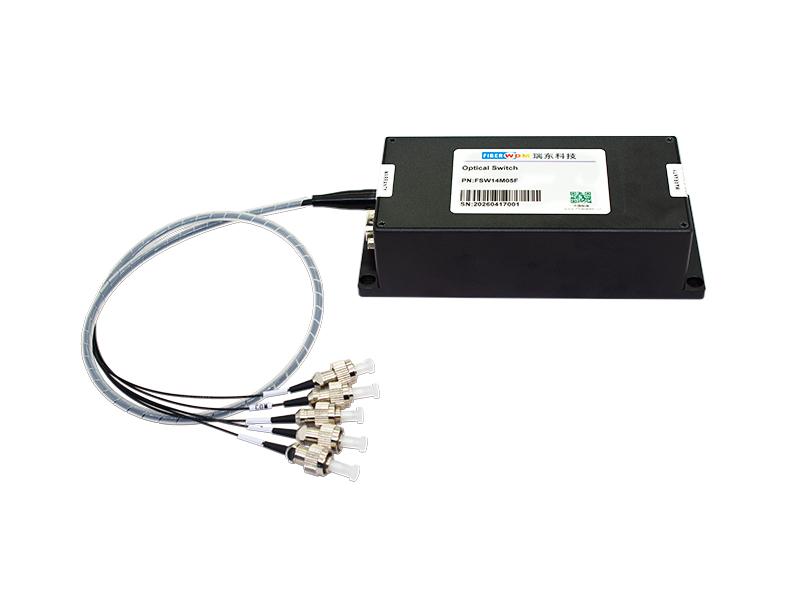

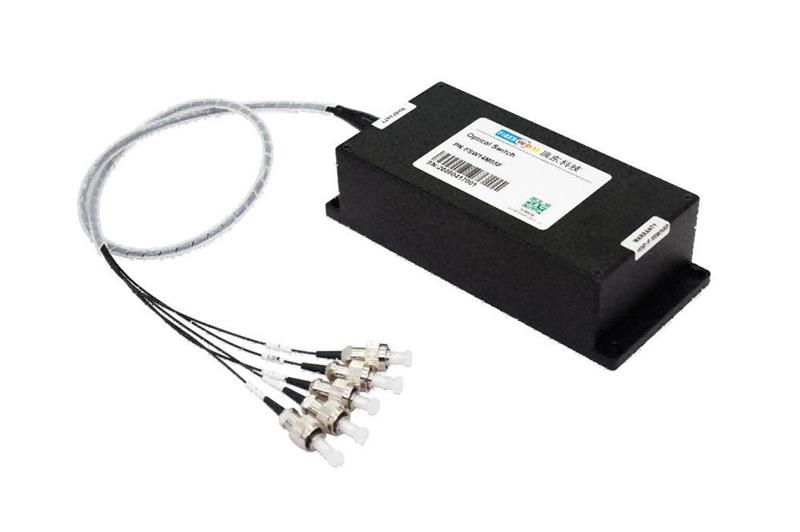

1x4ステップインデックスマルチモードファイバー光スイッチ

1x4ステップインデックスマルチモードファイバー光スイッチ 405-640nm 50/125μm (NA0.22)

0.9mm 0.5m 光ファイバー、FC/UPC、RS-232シリアルポート、135x60x35モジュール | FSW14M05F

特徴：

• 幅広いスペクトル互換性

405 nm（紫）から640 nm（赤）までの可視光帯域全体をカバーし、一般的な半導体レーザー、LED、キセノン光源に対応しており、蛍光検出や共焦点イメージングなど、多様なニーズに対応します。

• 低挿入損失と高チャネルアイソレーション

精密な光軸調整とステップインデックス型マルチモードファイバーとの整合設計により、挿入損失とチャネル間のクロストークを低減し、信号の完全性と測定精度を保証します。

• 堅牢で耐久性に優れ、産業グレードの信頼性を備えています。

0.9mmファイバーとFC/UPCコネクタを搭載し、高い機械的強度と優れた挿入・抜き差し再現性を実現しています。完全金属シールド構造の筐体は電磁干渉を効果的に抑制し、実験室環境から産業現場環境まで幅広く対応します。

• コンパクトなモジュール設計

135×60×35mmの小型サイズで、システムへの組み込みやラックマウントが容易です。標準的なRS-232シリアルポートを介して制御され、簡略化されたコマンドセットにより、PC、PLC、組み込みシステムからの直接駆動に対応します。

• 柔軟なチャネル切り替え

1入力4出力アーキテクチャ（または4入力1出力選択）を採用し、単方向光路選択に対応しています。高速なスイッチング応答と高精度なチャネル位置決めにより、ソフトウェアと組み合わせることで、マルチチャネル時分割方式による自動データ取得が可能です。

応用：

• 生物医学応用： 内視鏡用フローサイトメトリー、共焦点顕微鏡、マルチチャンネル蛍光検出。
• スペクトル分析： マルチチャンネルサンプルセル、LIBS/OESスペクトル取得システムの自動切り替え。
• 工業検査： マシンビジョン、レーザーマーキングビーム分割システム向けのマルチステーション光源切り替え。
• 科学研究実験： 自動光路構成、複数検出器の時分割多重化、量子光学実験プラットフォーム。

仕様：

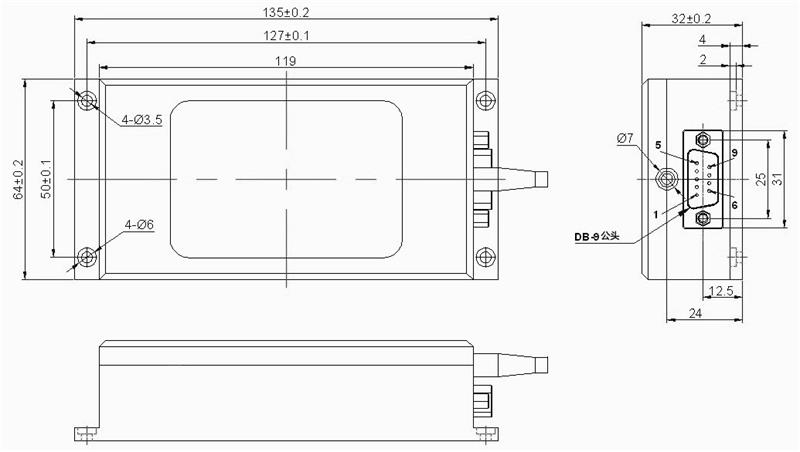

製品寸法

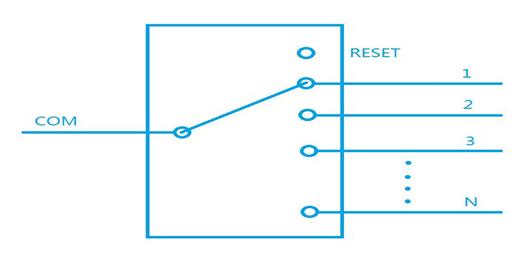

光学的経路：

ピン配置：

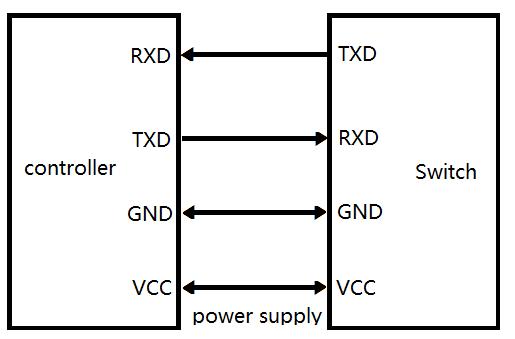

制御図：

制御コマンド：

● “_”はアンダースコアを表します。

● 通信プロトコル内のすべての文字は大文字で表記する。

● このモジュールは一度に1つのコマンドしか実行できません。通常、次のコマンドはプログラムが応答を返した後にのみ入力できます。

●実際の操作では、開始文字として山括弧「<」、終了文字として「>」を入力します。

注：モジュールのシリアルポートのボーレートは9600、データビット：8、ストップビット：1、パリティなしです。送信されたコマンドが無効な場合、光スイッチは応答コマンドを返します。

注文情報：

注：その他のカスタマイズ仕様については、下記までお問い合わせください。 sale@fiberwdm.com
