200Gb/s QSFP DD PSM8 10km光トランシーバー

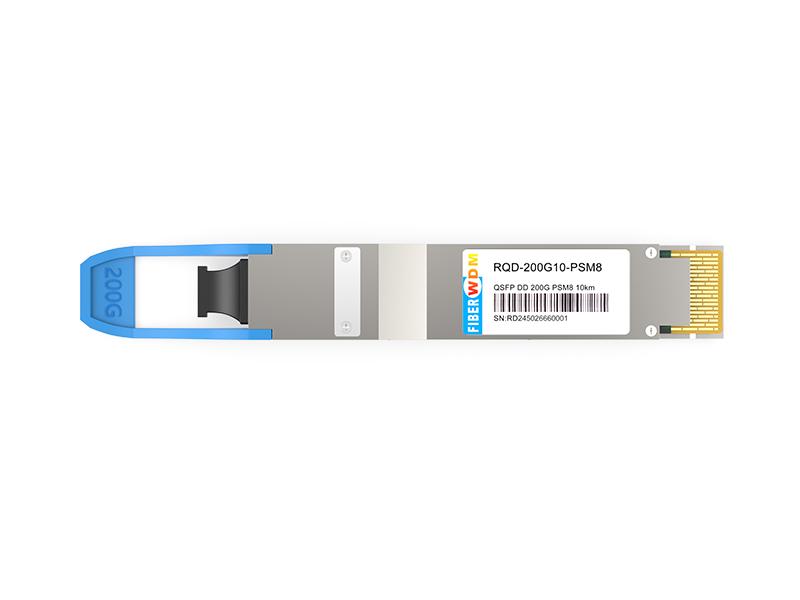

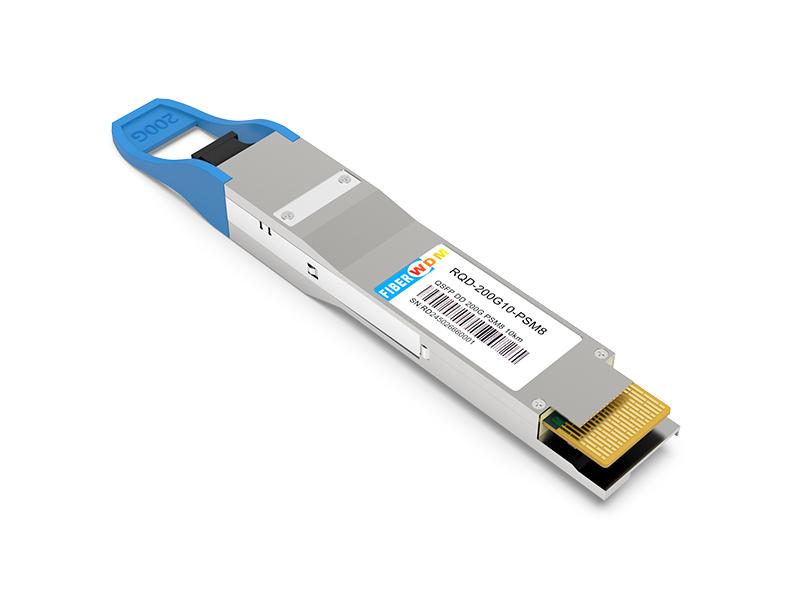

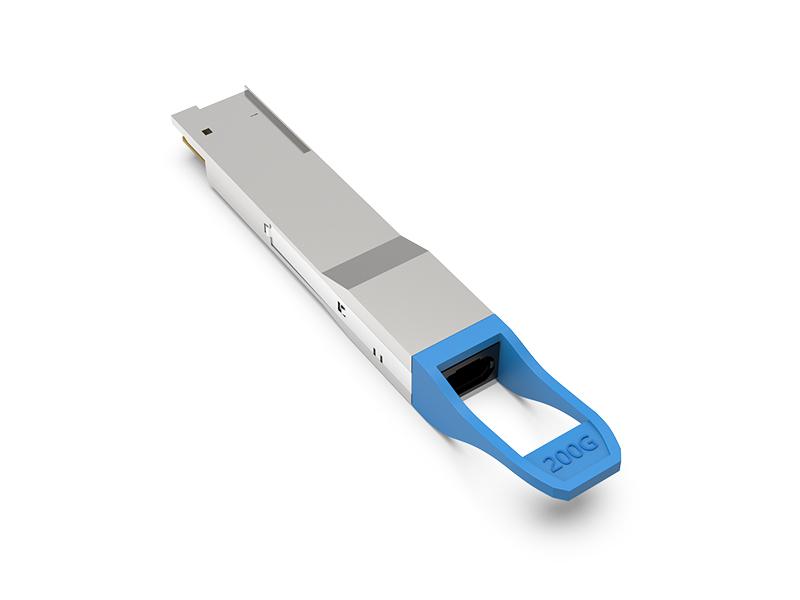

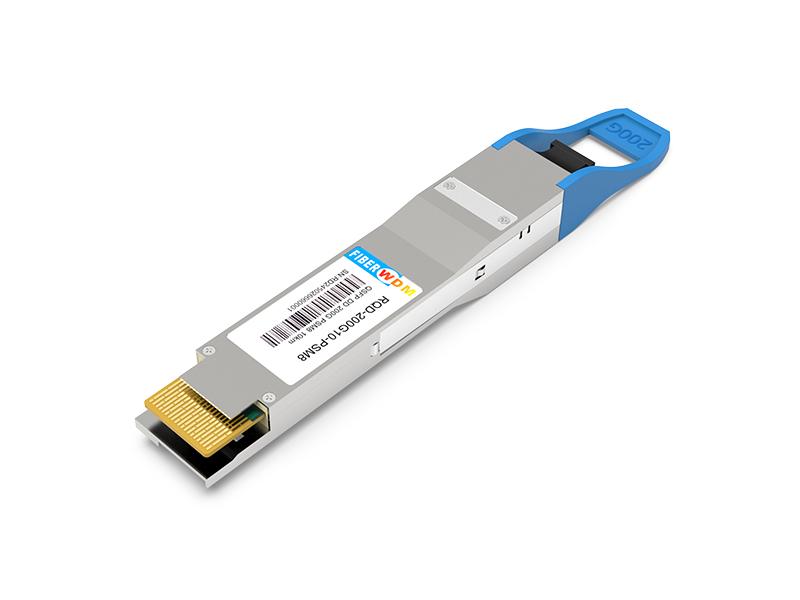

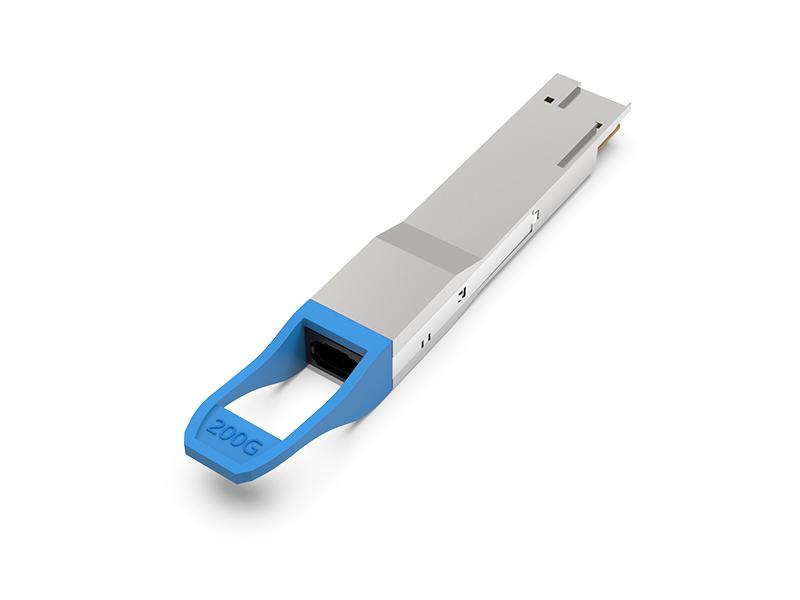

200Gb/s QSFP DD PSM8 10km光トランシーバー RQD-200G10-PSM8

特徴

• 8チャンネル全二重トランシーバーモジュール
• 8×25Gb/sの合計ビットレートをサポート
• 必要に応じて8×10Gb/sの総ビットレートをサポートします
• 8チャンネル 1310nm DFB
• 8チャンネルPINフォトディテクタアレイ
• 受信機と送信機の両方のチャンネルに内蔵されたCDR回路
• CDRバイパスをサポート
• 低消費電力（6.5W未満）
• ホットプラグ対応QSFP DDフォームファクタ
• G.652 SMFの場合、最大10kmの到達距離となります。
• シングルオスMPO（APC 8度）コネクタレセプタクル
• 動作ケース温度：0℃～+70℃
• 3.3V電源電圧
• RoHS指令2.0準拠（鉛フリー）

アプリケーション

• 2×100Gイーサネットリンク
• Infiniband DDR/EDR
• データセンターおよびエンタープライズネットワーク

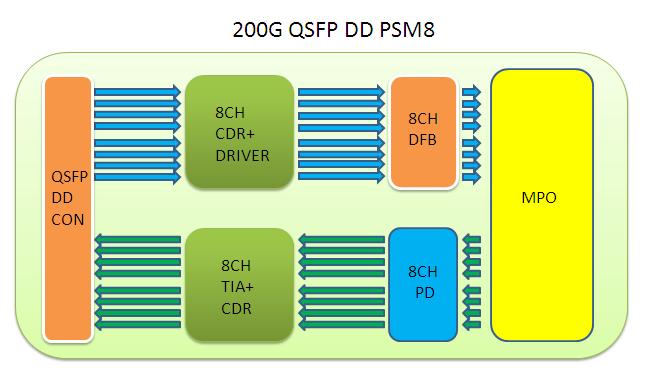

図1. モジュールブロック図

200Gb/s QSFP DD PSM8は、パラレルトランシーバーの一種です。DFBとPINアレイパッケージが重要な技術であり、I2Cシステムを介してモジュールと通信できます。

絶対最大定格

推奨動作条件

電気仕様

注記：

1. TxnPとTxnN間の差動入力電圧振幅を測定します。

2. RxnPとRxnN間の差動出力電圧振幅を測定する。

光学特性

注記：

1. TDPが1dB未満であっても、OMA minはここで規定されている最小値を超えなければなりません。

2. 受信機は、この電力レベルを有する変調光入力信号に、1つのレーンで連続的に曝されても損傷しないものでなければならない。受信機は、この入力電力で正しく動作する必要はない。

3. 感度は、25.78125Gb/sで1E-12 BERに規定されています。

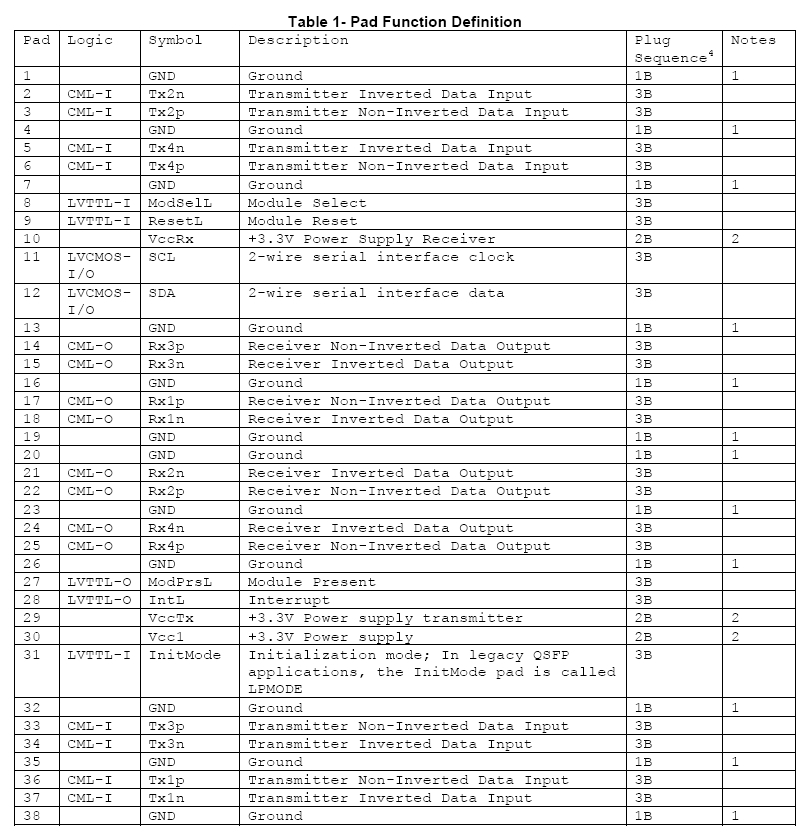

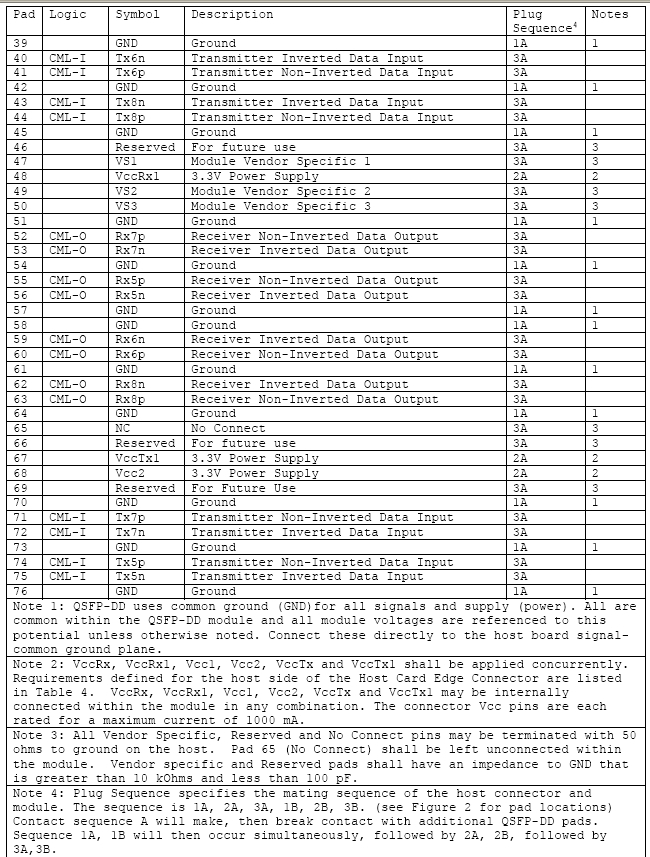

ピンの説明

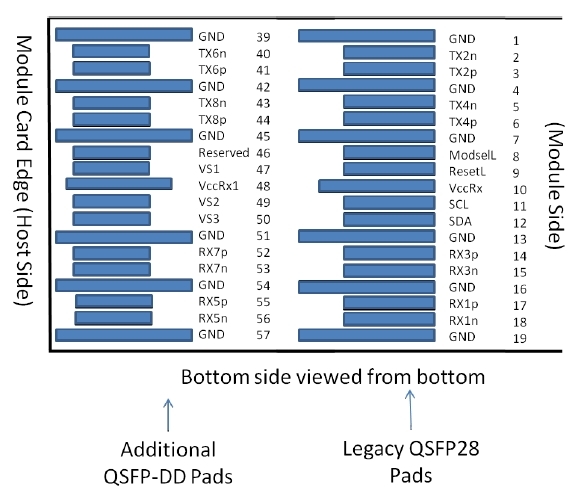

図2. 電気配線の詳細

ModSelLピン

ModSelLは、QSFP-DDモジュール内でVccにプルダウンする必要のある入力信号です。ホストによってローに保持されている場合、モジュールは2線式シリアル通信コマンドに応答します。ModSelLにより、単一の2線式インターフェースバス上で複数のQSFP-DDモジュールを使用できます。ModSelLが「ハイ」の場合、モジュールはホストからの2線式インターフェース通信に応答または確認応答しません。

競合を避けるため、ホストシステムは、いずれかのQSFP-DDモジュールが選択解除された後、ModSelLのデアサート時間内に2線式インターフェース通信を試みてはならない。同様に、ホストは、新たに選択されたモジュールと通信する前に、少なくともModSelLのアサート時間の間待機しなければならない。上記のタイミング要件が満たされている限り、異なるモジュールのアサート期間とデアサート期間は重複してもよい。

リセットピン

ResetL信号はモジュール内でVccにプルダウンされます。ResetL信号が最小パルス長（t_Reset_init）（表13参照）よりも長く低レベルになると、モジュールの完全なリセットが開始され、すべてのユーザーモジュール設定がデフォルトの状態に戻ります。

初期化モードピン

InitMode は入力信号です。QSFP-DD モジュールでは、InitMode 信号を Vcc にプルアップする必要があります。InitMode 信号により、ホストは QSFP-DD モジュールをホスト ソフトウェア制御 (InitMode が High にアサート) またはモジュール ハードウェア制御 (InitMode が Low にデアサート) のどちらで初期化するかを定義できます。ホスト ソフトウェア制御の場合、モジュールは、7.5 項で定義されているように、ソフトウェアが高電力モードへの移行を有効にするまで、低電力モードのままになります。ハードウェア制御 (InitMode が Low にデアサート) の場合、モジュールは管理インターフェイスの初期化後すぐに高電力モードに移行できます。ホストは、モジュールが存在する間、この信号の状態を変更してはなりません。従来の QSFP アプリケーションでは、この信号は LPMode と呼ばれていました。信号の説明については、SFF-8679 を参照してください。

ModPrsL ピン

ModPrsLは、ホストボード上でVcc Hostにプルアップし、モジュール内では接地する必要があります。ModPrsLは、モジュールが挿入されたときに「Low」になり、モジュールがホストコネクタから物理的に取り外されたときに「High」になります。

国際ピン

IntLは出力信号です。IntL信号はオープンコレクタ出力であり、ホストボード上のVcc Hostにプルアップする必要があります。IntL信号がLowにアサートされると、モジュール状態の変化、モジュールの動作障害の可能性、またはホストシステムにとって重要なステータスを示します。ホストは、2線式シリアルインターフェースを使用して割り込みの発生源を識別します。設定されたすべての割り込みフラグが読み取られると、IntL信号は「High」にデアサートされます。

電源フィルタリング

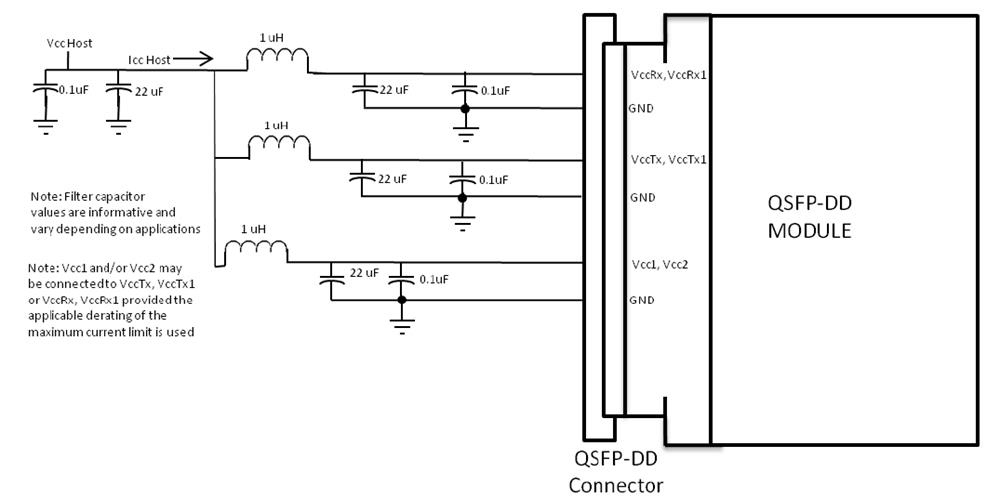

ホストボードは、図3に示す電源フィルタリングを使用する必要があります。

図3. ホストボード電源のフィルタリング

光インターフェースレーンと割り当て

光インターフェースポートは、オス型のMPO24コネクタです。

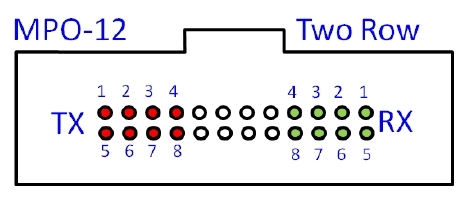

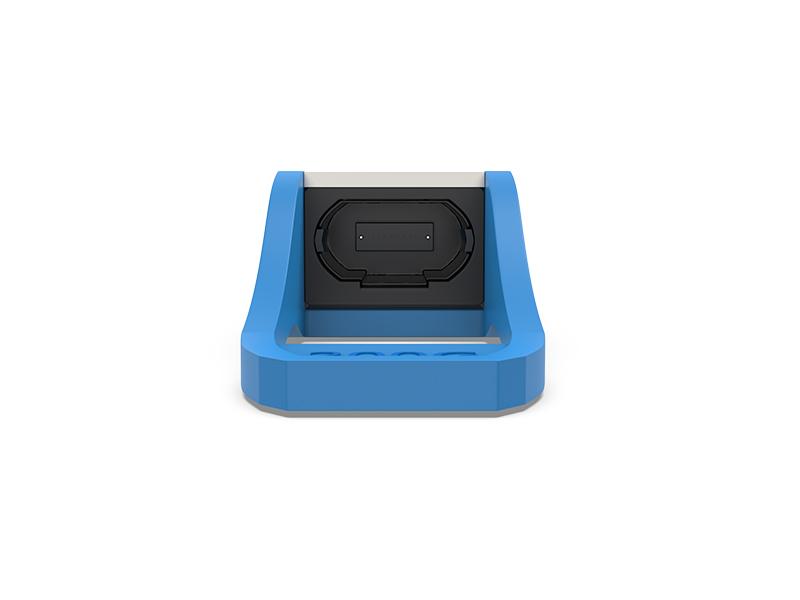

図4．光レセプタクルとチャネルの向き

診断監視インターフェース

すべてのFiberWDM QSFP DD製品には、デジタル診断監視機能が搭載されています。2線式シリアルインターフェースにより、ユーザーはモジュールと通信できます。

メモリの構造を図5に示す。メモリ空間は、128バイトの単一ページからなる下位アドレス空間と、複数の上位アドレス空間ページに構成されている。この構造により、下位ページのアドレス（割り込みフラグやモニタなど）に迅速にアクセスできる。シリアルID情報やしきい値設定など、時間的な制約が少ないエントリは、ページ選択機能を使用してアクセスできる。また、必要に応じて上位ページを追加することで、アドレス空間を拡張することも可能である。

使用されるインターフェースアドレスはA0xhで、割り込み処理などの時間制約のあるデータに主に使用され、割り込み状況に関連するすべてのデータを一度だけ読み取れるようにします。割り込みIntLがアサートされると、ホストはフラグフィールドを読み出して、影響を受けるチャネルとフラグの種類を判別できます。

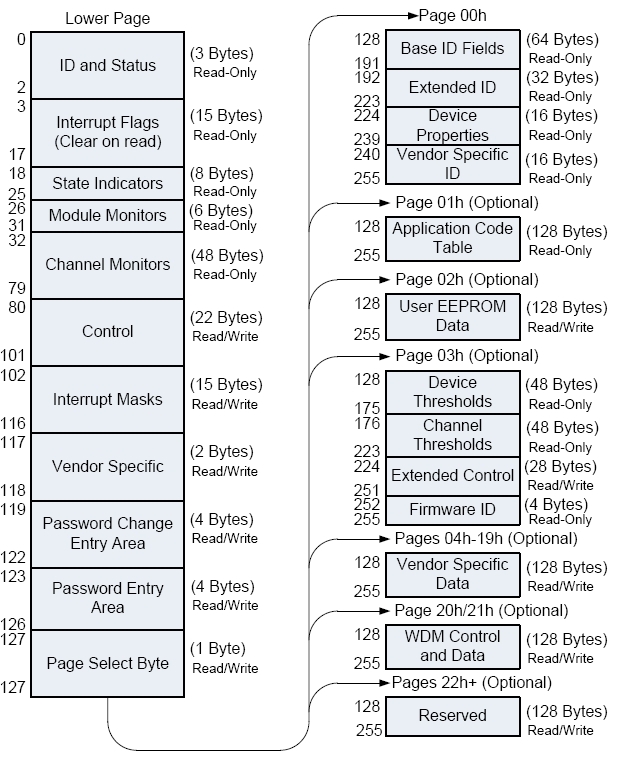

図5. QSFP28メモリマップ

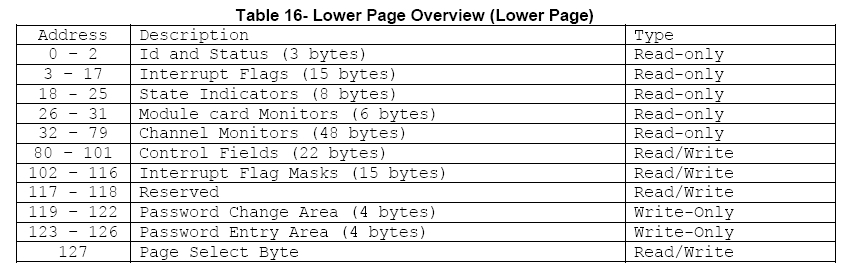

図6. 低メモリマップ

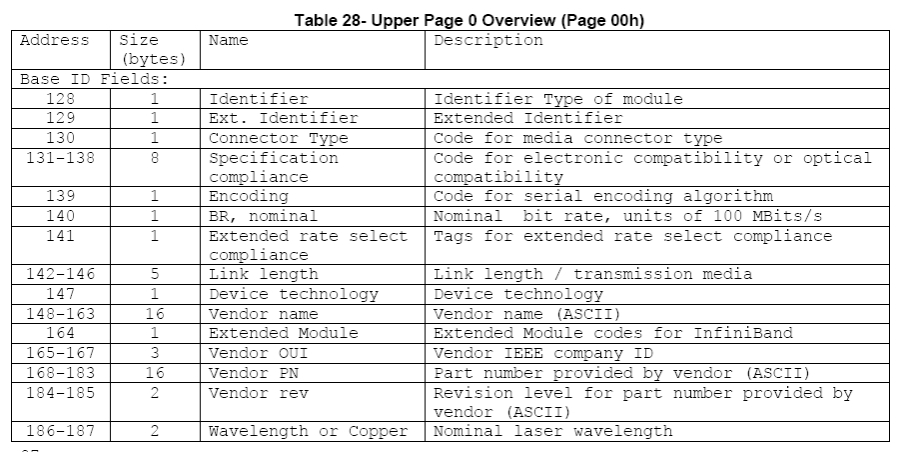

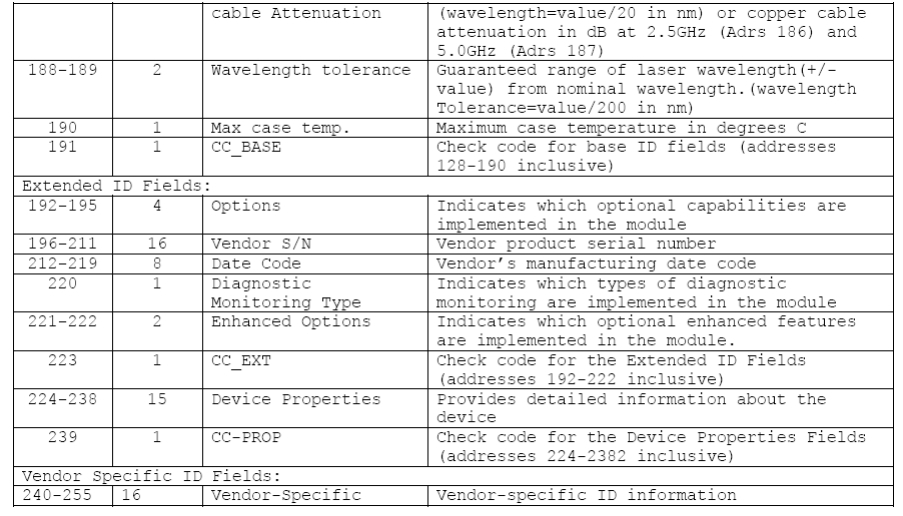

図7. ページ00 メモリマップ

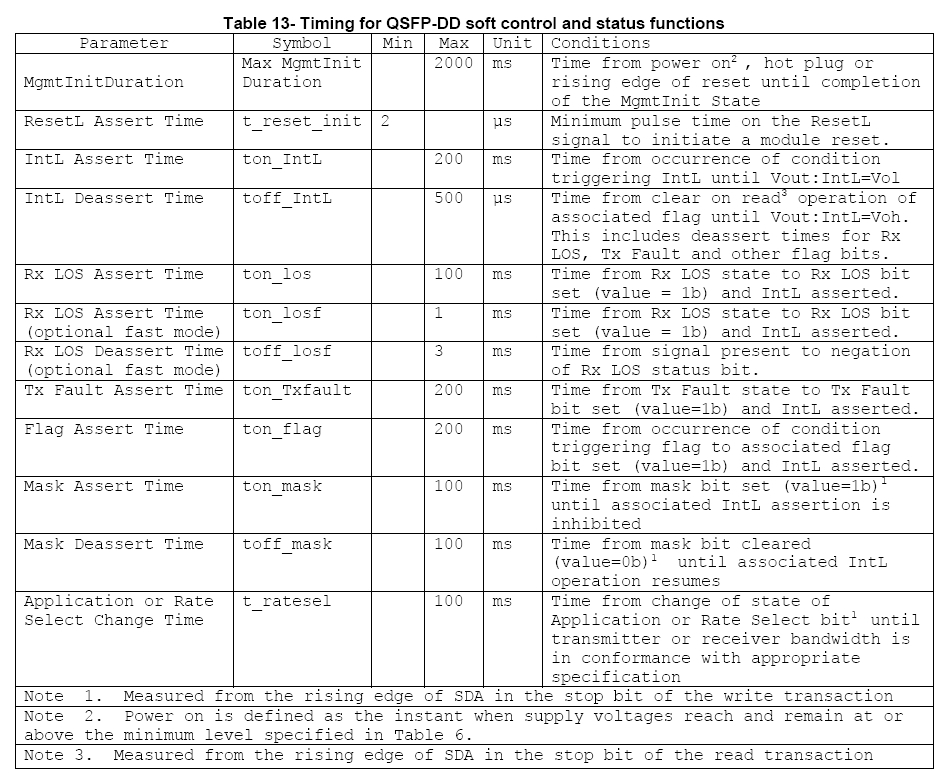

ソフトコントロール機能とステータス機能のタイミング

図8. タイミング仕様

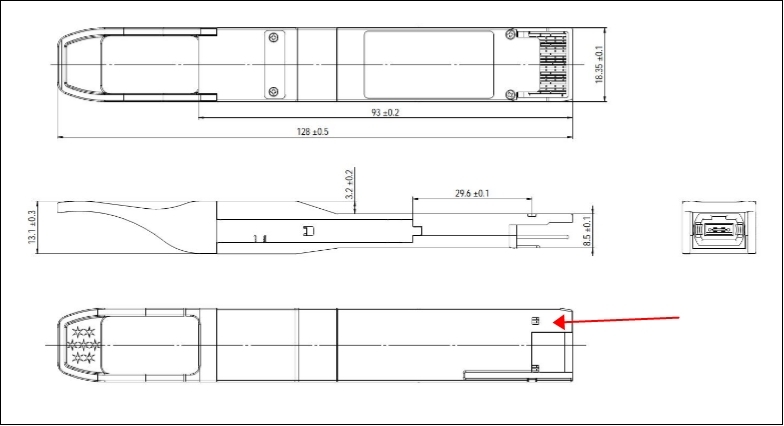

機械的寸法

図10．機械的仕様

規制遵守

RQD-200G10-PSM8はクラス1レーザー製品です。以下の規格に準拠して認証されています。

2007年6月24日付のレーザー通知第50号に基づく逸脱を除き、FDAのレーザー製品性能基準に準拠しています。

参考文献

1. QSFP DD MAS Rev4.0

2. イーサネット 100GBASE-PSM4 IEEE802.3bm

注意：

本書に規定されている以外の制御、調整、または手順を実行すると、危険な放射線被ばくにつながる可能性があります。

注文情報

重要なお知らせ

本データシートに記載されている性能数値、データ、および説明資料は代表的なものであり、特定の注文または契約に適用する前に、FiberWDMによる書面での明示的な確認が必要です。FiberWDMの継続的改善方針に基づき、仕様は予告なく変更される場合があります。

本データシートに掲載されている情報は、FiberWDMまたは第三者の特許権その他の保護権を放棄することを意味するものではありません。詳細については、FiberWDMの販売代理店にお問い合わせください。
