RQ56-200G-FR4
200G QSFP56 FR4 2KM LC 光トランシーバー
200G QSFP56 FR4 トランシーバは、最大 2km のシングルモード ファイバを介して PAM4 変調形式でチャネルあたり 50 Gb/s ビット レートの光データ リンクを送受信するように設計されています。QSFP56パッケージを採用したホットプラグ対応トランシーバーです。モジュールは高性能LD PIN DSPなどで構成されています。
仕様
(特に明記されていない限り、推奨動作条件下でテストされています)
パラメータ |
シンボル |
ユニット |
分 |
タイプ |
マックス |
ノート |
送信機（レーンごと） |
||||||
レーンごとの信号速度 |
GBd |
26.5625 |
||||
変調フォーマット |
PAM4 |
|||||
中心波長 |
WL |
nm |
1264.5 |
1271 |
1277.5 |
|
1284.5 |
1291 |
1297.5 |
||||
1304.5 |
1311 |
1317.5 |
||||
1324.5 |
1331 |
1337.5 |
||||
サイドモード抑圧比 |
SMSR |
dB |
30 |
|||
レーンごとの平均発射パワー |
TXPx |
dBm |
-4.2 |
4.7 |
||
レーンごとの Tx OMA |
TXOMA |
dBm |
-1.2 |
4.5 |
||
消光比 |
ER |
dB |
3.5 |
|||
レーンごとの PAM4 の送信機および分散アイ クロージャー |
TDECQ |
dB |
3.3 |
|||
光学的リターンロス許容誤差 |
オーラル |
dB |
16.5 |
|||
相対強度ノイズ |
リン |
dB/Hz |
-132 |
|||
レシーバー（レーンごと） |
||||||
レーンごとの信号速度 |
26.5625 |
|||||
中心波長 |
WL |
nm |
1264.5 |
1271 |
1277.5 |
|
1284.5 |
1291 |
1297.5 |
||||
1304.5 |
1311 |
1317.5 |
||||
1324.5 |
1331 |
1337.5 |
||||
ダメージ閾値 |
DT |
dBm |
5.7 |
|||
レーンごとの平均発射パワー |
RXP |
dBm |
-8.2 |
4.7 |
||
受信機の反射率 |
RFL |
dB |
-26 |
|||
任意の 2 つのレーン間の受信電力の差 |
dB |
4.1 |
||||
受信感度 (OMA 外部) |
dBm |
-6 |
||||
受信感度の低下 (OMAアウター) |
dBm |
-3.6 |
||||
注文情報
PN |
パッケージ_ |
データレート |
レーザ |
検出器 |
温度 |
到着 |
その他 |
応用 |
RQ56 -200G-FR4 |
QSFP56 |
200G |
DFB |
ピン |
0～70℃ |
2km |
RoHS |
200GベースFR4 |
PN |
RQ56 -200G-FR4 |
説明 |
200G ベース FR4 トランシーバー -CT |
SAP 番号 |
- |
顧客のPN |
- |
絶対最大定格
パラメータ |
シンボル |
ユニット |
分 |
マックス |
保存温度範囲 |
つ |
℃ |
-40 |
+85 |
相対湿度 |
RH |
% |
5 |
85 |
電源電圧 |
Vcc |
V |
-0.5 |
+4.0 |
推奨動作条件
パラメータ_ |
シンボル |
ユニット |
分 |
タイプ |
マックス |
動作ケース温度範囲 |
Tc |
℃ |
0 |
/ |
70 |
電源電圧 |
Vcc |
V |
3.135 |
3.3 |
3.465 |
ボーレート (チャネルごと) |
BR |
GBd |
26.5625 |
光インターフェース
原理図
電気ポートの定義
パラメータ |
シンボル |
ユニット |
分 |
タイプ |
マックス |
ノート |
供給電圧 |
VCC VCC3.3-Tx VCC3.3-Rx |
V |
3.135 |
3.3 |
3.465 |
|
消費電力 |
パソコン |
W |
6.5 |
|||
トランシーバーの電源投入初期化時間 |
MS |
2000年 |
||||
送信機 |
||||||
差動ピークツーピーク入力電圧許容差 |
mV |
900 |
||||
差動終端の不一致 |
% |
10 |
||||
差動入力リターンロス(SDD11) |
dB |
見る CEI-56G -VSR |
||||
コモンモードから差動への変換および差動からコモンモードへの変換 変換（SCD11、SDC11） |
dB |
見る CEI-56G -VSR |
||||
受信機 |
||||||
差動ピークツーピーク出力電圧 |
mV |
900 |
||||
DCコモンモード電圧 |
Vcm |
mV |
-0.35 |
2.85 |
||
ACコモンモードノイズ、RMS |
mV |
17.5 |
||||
差動終端の不一致 |
% |
10 |
||||
差動出力リターンロス (SDD22) |
dB |
見る CEI-56G -VSR |
||||
コモンモードから差動への変換および差動からコモンモードへの変換 変換（SCD22、SDC22） |
dB |
見る CEI-56G -VSR |
||||
IIC通信 |
||||||
IICクロック周波数 |
- |
KHz |
/ |
400 |
1000 |
|
時計のストレッチ |
- |
私たち |
/ |
/ |
500 |
|
データ保持時間 |
- |
ns |
/ |
/ |
/ |
|
パッケージ概要
この商品について知りたいですか？
あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください
200G QSFP56 SR4 100m 850nm PM4 トランシーバー

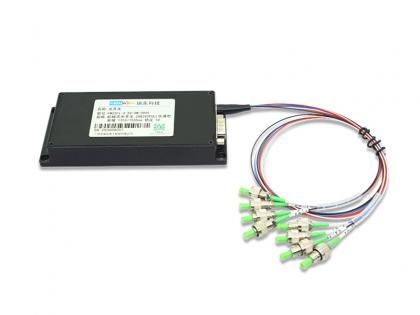

2~16ch DWDM MUX Demux ABSボックスモジュール
