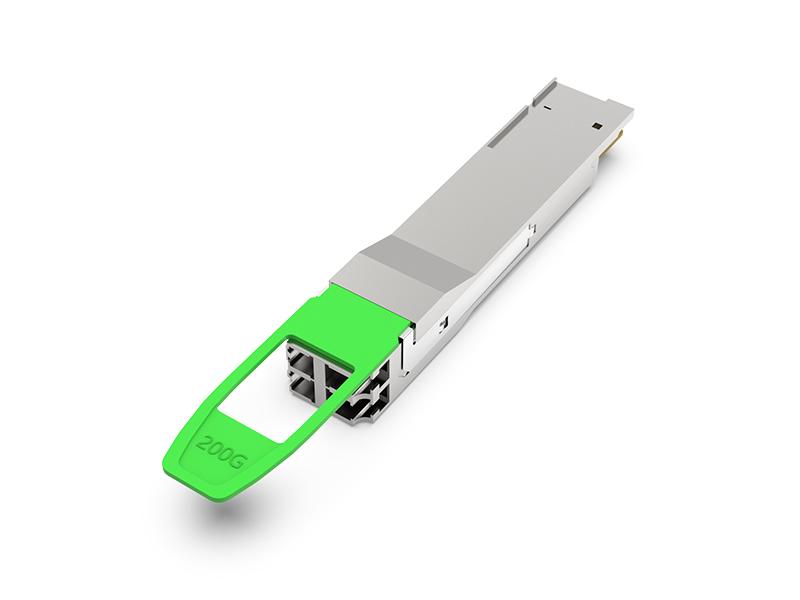

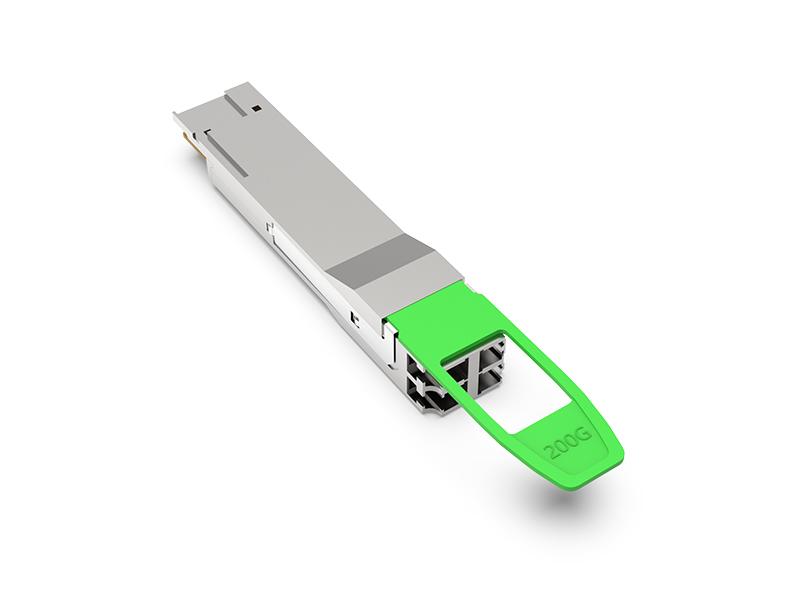

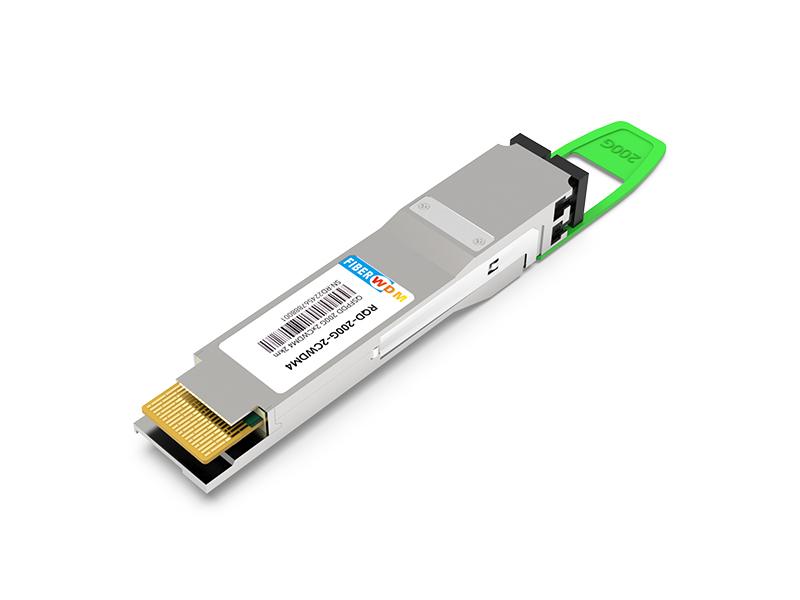

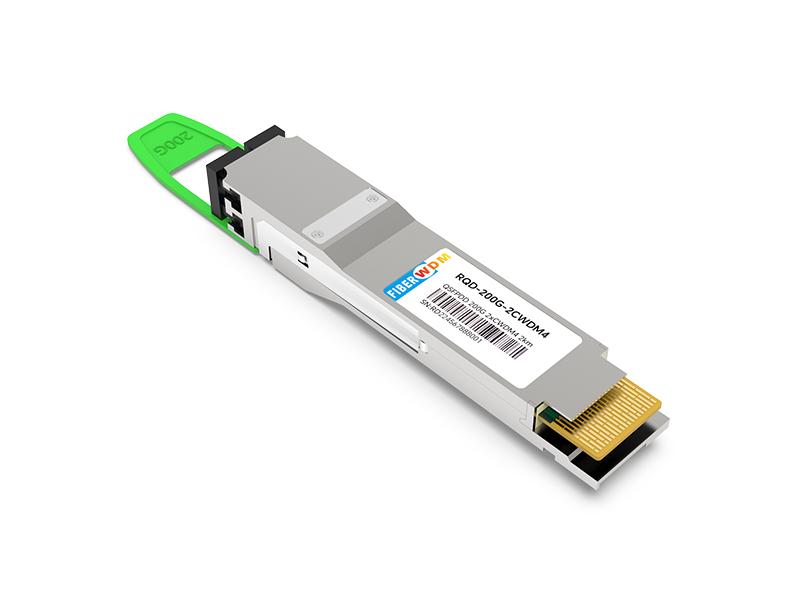

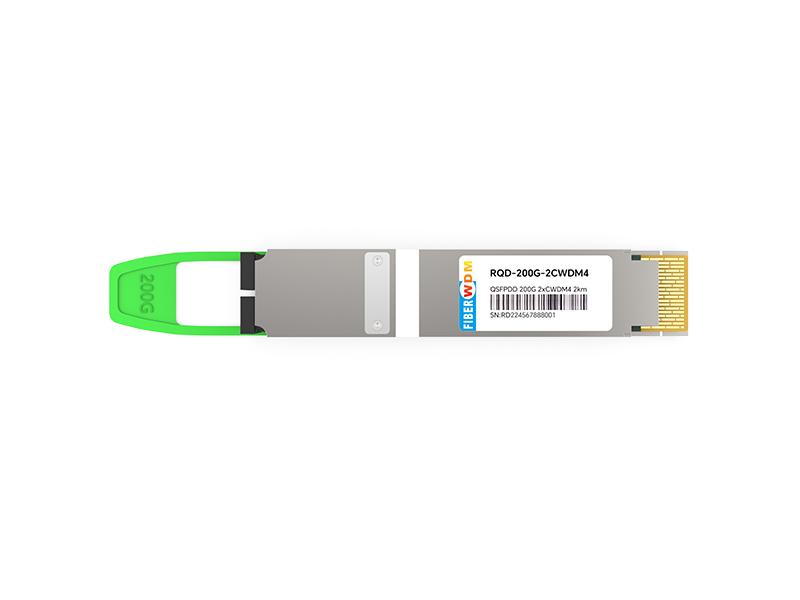

QSFPDD 200G 2xCWDM4 2km光トランシーバー

RQD-200G-2CWDM4

特徴

• 8チャンネル全二重トランシーバーモジュール
• 8×25Gb/sの合計ビットレートをサポート
• 必要に応じて8×10Gb/sの総ビットレートをサポートします
• 8チャンネルDFB、2xCWDM4波長
• 8チャンネルPINフォトディテクタ
• 受信機と送信機の両方のチャンネルに内蔵されたCDR回路
• CDRバイパスをサポート
• 低消費電力（6.5W未満）
• ホットプラグ対応QSFP DDフォームファクタ
• G.652 SMFの場合、最大2kmの到達距離となります。
• デュアルデュプレックスLCレセプタクル
• 動作ケース温度：0℃～+70℃
• 3.3V電源電圧
• RoHS指令準拠（鉛フリー）

アプリケーション

• 200GBASE 2 x CWDM4イーサネット
• データセンターネットワーク

説明

FiberWDM社のRQD-200G-2CWDM4 200GE QSFP-DD 2xCWDM4光トランシーバーモジュールは、シングルモードファイバー上で2kmの2x100Gイーサネットリンクで使用するために設計されています。QSFP-DD MSAおよびCWDM4 MSAに準拠しています。デジタル診断機能は、CMIS V4.0で規定されているI2Cインターフェースを介して利用可能です。これらのモジュールは、8チャンネルの25Gbps NRZ電気入力データを8チャンネルの25Gbps NRZ光信号（2xCWDM4）に変換でき、また、8チャンネルの25Gbps NRZ光信号（2xCWDM4）を8チャンネルの25Gbps NRZ電気出力データに変換できます。これらのモジュールには、FiberWDM Technologies社が実績のある回路が組み込まれており、信頼性の高い長寿命、高性能、安定したサービスを提供します。

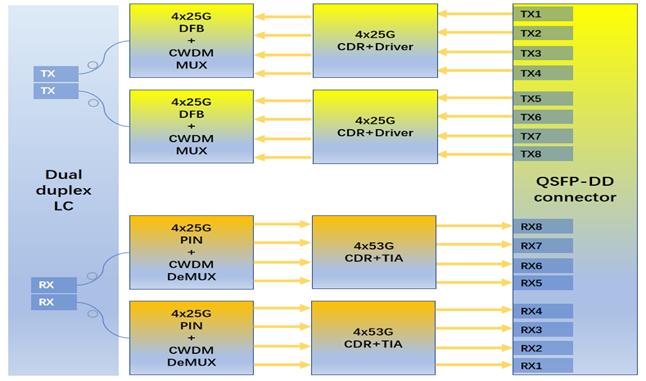

図1. モジュールブロック図

絶対最大定格

推奨動作条件

電気仕様

注記：

注1. 差動入力電圧振幅はTxnPとTxnNの間で測定されます。

注2. 差動出力電圧振幅は、RxnPとRxnNの間で測定されます。

光学特性

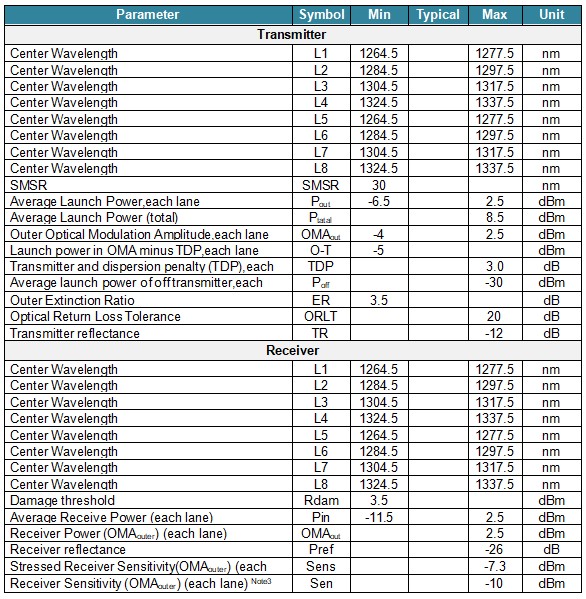

表3 - 光学特性

注記：

注3. 受信感度（OMA）、各レーン（最大）5 x 10-5 BERは標準仕様です。

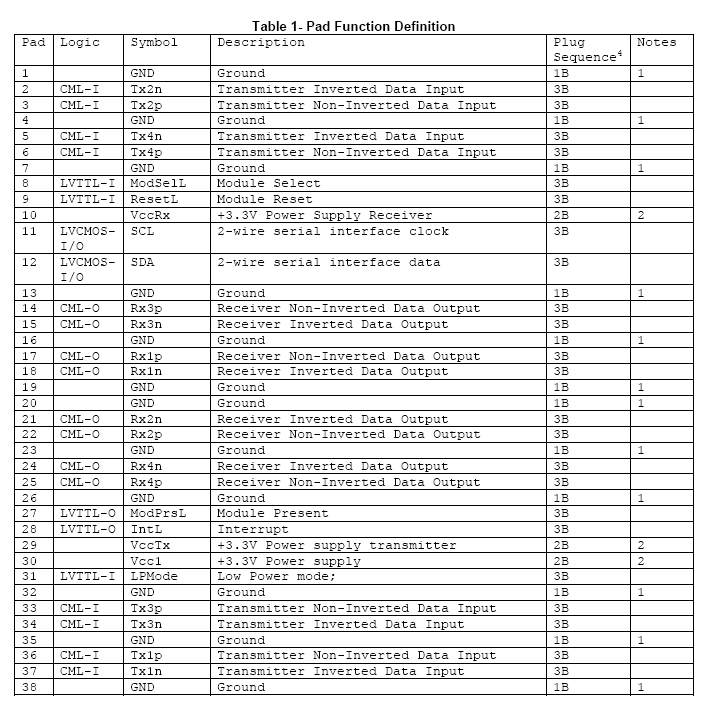

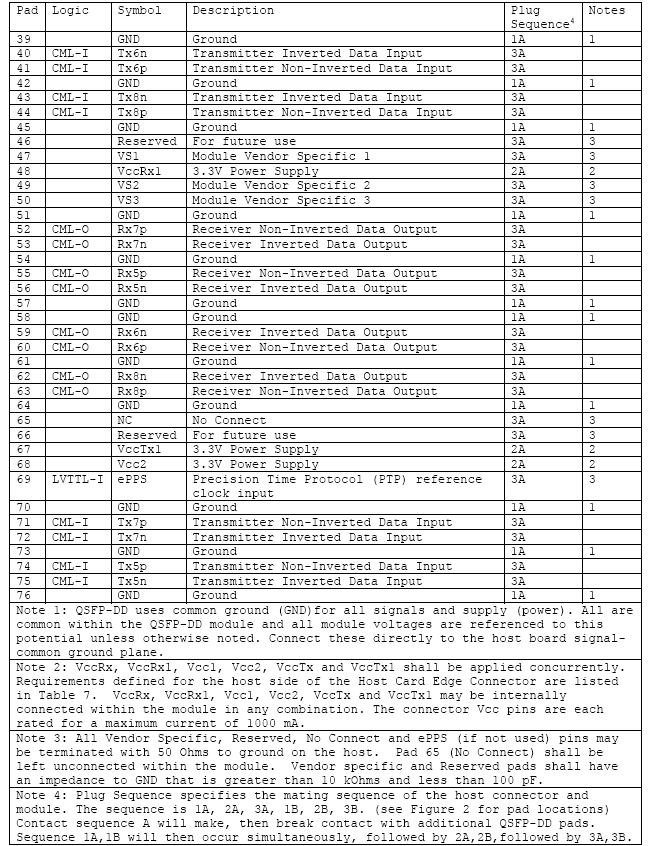

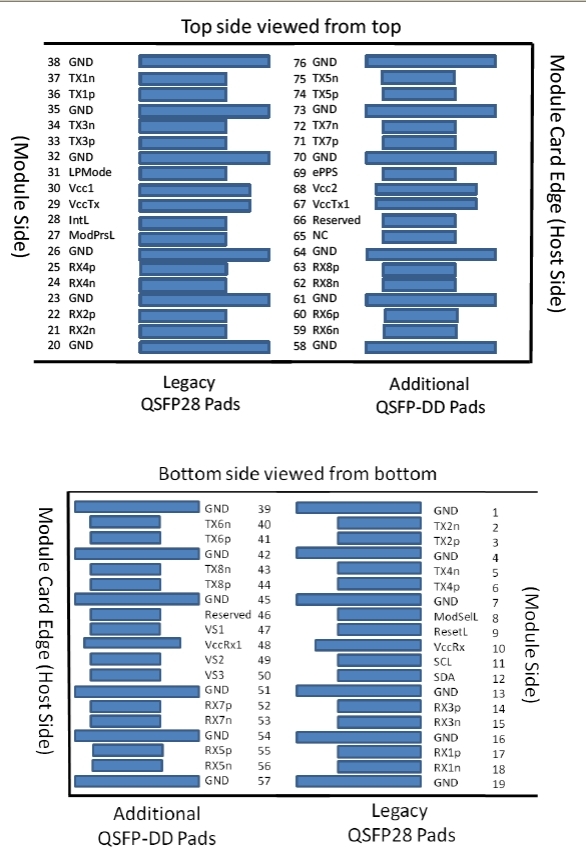

ピンの説明

ModSelLピン

ModSelLは、QSFP-DDモジュールにおいてVccにプルダウンされる入力信号です。ホストによってローレベルに保持されている場合、モジュールは2線式シリアル通信コマンドに応答します。ModSelLを使用することで、単一の2線式インターフェースバス上で複数のQSFP-DDモジュールを使用できます。ModSelLがハイレベルの場合、モジュールはホストからの2線式インターフェース通信に応答または確認応答しません。

競合を避けるため、ホストシステムは、いずれかのQSFP-DDモジュールが選択解除された後、ModSelLのデアサート時間内に2線式インターフェース通信を試みてはならない。同様に、ホストは、新たに選択されたモジュールと通信する前に、少なくともModSelLのアサート時間の間待機しなければならない。上記のタイミング要件が満たされている限り、異なるモジュールのアサート期間とデアサート期間は重複してもよい。

リセットピン

ResetL信号はモジュール内でVccにプルダウンされます。ResetL信号が最小パルス長（t_Reset_init）よりも長く低レベルになると、モジュールの完全なリセットが開始され、すべてのユーザーモジュール設定がデフォルトの状態に戻ります。

LPモードピン

LPModeは入力信号です。LPMode信号はQSFP-DDモジュール内でVccにプルアップする必要があります。LPModeはモジュールの電源モードの制御に使用されます。CMISのセクション6.3.1.3を参照してください。

ModPrsL ピン

ModPrsLは、ホストボード上でVcc Hostにプルアップされ、モジュール内ではローにプルダウンされます。モジュールが挿入されると、ModPrsLは「ロー」になります。ホストボード上のプルアップ抵抗により、モジュールがホストコネクタから物理的に取り外されると、ModPrsLは「ハイ」になります。

国際ピン

IntLは出力信号です。IntL信号はオープンコレクタ出力であり、ホストボード上のVcc Hostにプルダウンする必要があります。IntL信号がLowにアサートされると、モジュール状態の変化、モジュールの動作障害の可能性、またはホストシステムにとって重要なステータスを示します。ホストは、2線式シリアルインターフェースを使用して割り込みの発生源を識別します。すべての割り込みフラグが読み取られた後、IntL信号は「High」にデアサートされます。

電源フィルタリング

ホストボードは、図3に示す電源フィルタリングを使用する必要があります。

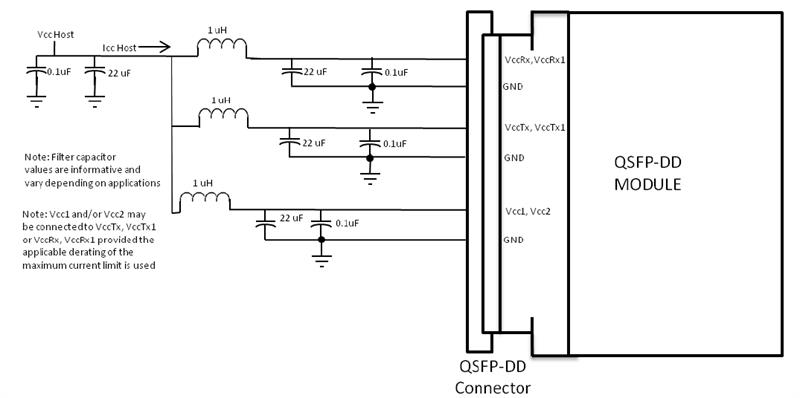

図3. ホストボード電源のフィルタリング

光インターフェースレーンと割り当て

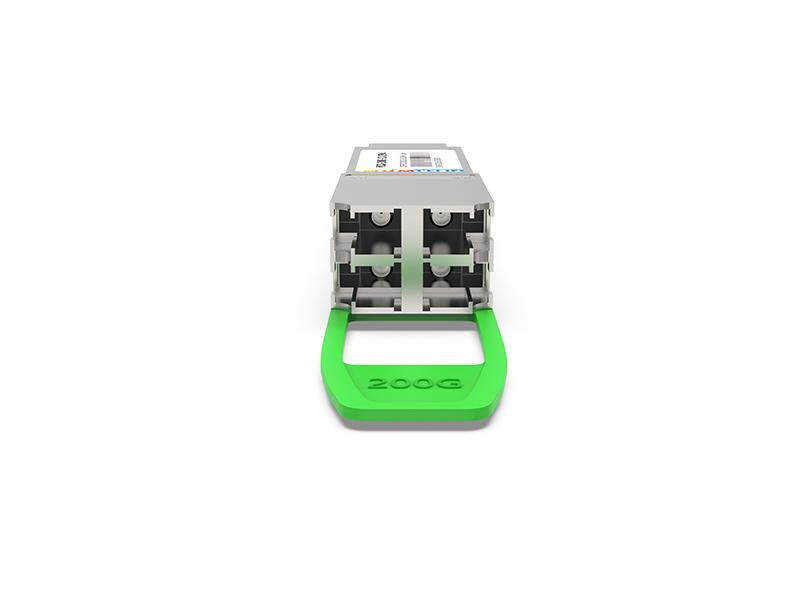

光インターフェースポートはデュアルデュプレックスLCコネクタです。

図4．光レセプタクル

診断監視インターフェース

すべてのFiberWDM QSFP DD製品には、デジタル診断監視機能が搭載されています。ユーザーがモジュールと通信するための2線式シリアルインターフェースが備えられています。

メモリ構造とマッピング

8ビットアドレスの制限により、ホストが直接アクセスできる管理メモリは256バイトに制限されており、下位メモリ（アドレス00h～7Fh）と上位メモリ（アドレス80h～FFh）に分割されています。

最も基本的なモジュールを除き、すべてのモジュールにはより大きなアドレス指定可能な管理メモリが必要です。これは、128バイトのページ構造と、より大きな内部管理メモリ空間から任意の128バイトページをホストのアドレス指定可能な空間である上位メモリに動的にマッピングするメカニズムによってサポートされます。

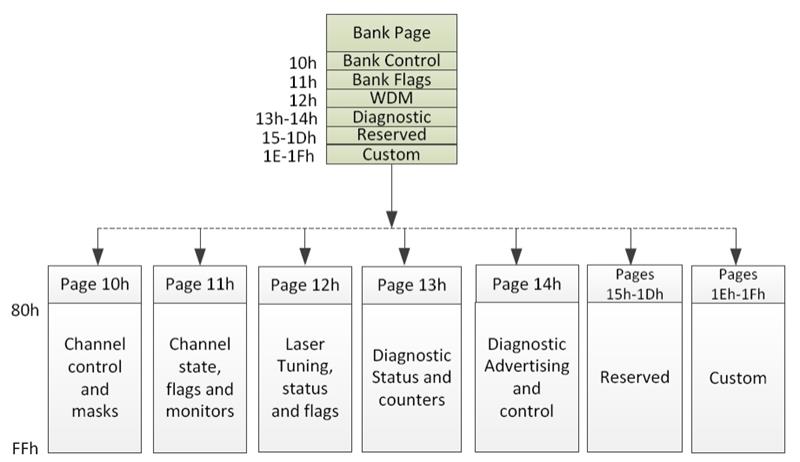

追加内部管理メモリのアドレス構造を図5に示す。モジュール内部の管理メモリは、128バイトの一意かつ常にホストからアクセス可能なアドレス空間（下位メモリ）と、それぞれ128バイトの複数の上位アドレスサブスペース（ページ）で構成され、上位メモリではそのうちの1つのみがホストから見えるように選択される。複数のインスタンスが存在するページ（例えば、同じページ番号を持つページ群が存在する場合）については、第2レベルのページ選択が可能である。

この構造は、パッシブ銅モジュール用の256バイトのフラットメモリをサポートし、下位メモリ内のアドレス（フラグやモニタなど）への迅速なアクセスを可能にします。シリアルID情報やしきい値設定など、時間的制約の少ないエントリは、下位ページのページ選択機能を使用してアクセスできます。より多くの管理メモリを必要とする複雑なモジュールの場合、ホストは必要に応じて、さまざまなページをホストがアドレス指定可能な上位メモリのアドレス空間に動的にマッピングする必要があります。

注：管理メモリマップは、QSFPメモリマップを参考に設計されています。このメモリマップは、8つの電気レーンに対応し、必要なメモリ容量を制限するために変更されています。QSFPと同様に、単一アドレス方式が採用されています。ホストとモジュール間の時間制約のある通信を可能にするために、ページングが使用されています。

サポートされているページ

CMIS準拠デバイスでは、管理メモリマップの基本となる256バイトのサブセットが必須です。その他の部分は、ページングメモリモジュールでのみ利用可能であり、モジュールによってアドバタイズされる場合にのみ利用可能です。サポートされている管理メモリ空間のアドバタイズに関する詳細は、CMIS V4.0を参照してください。

特に、下位メモリとページ00hのサポートは、パッシブ銅ケーブルを含むすべてのモジュールで必要です。そのため、これらのページは常に実装されています。さらに、ページ01h、02h、およびページ10hと11hのバンク0のサポートも、すべてのページングメモリモジュールで必要です。

10h～1Fhページのバンク0は、最初の8レーンに対応するレーン固有のレジスタを提供し、各追加バンクはさらに8レーンをサポートします。ただし、バンク間の情報割り当てはページごとに異なる場合があり、8レーン分のデータのグループ化とは関係がない可能性があることに注意してください。

この構造では、追加ページを割り当てることで、特定の種類のモジュールのアドレス空間を拡張できます。さらに、追加のページバンクも利用可能です。

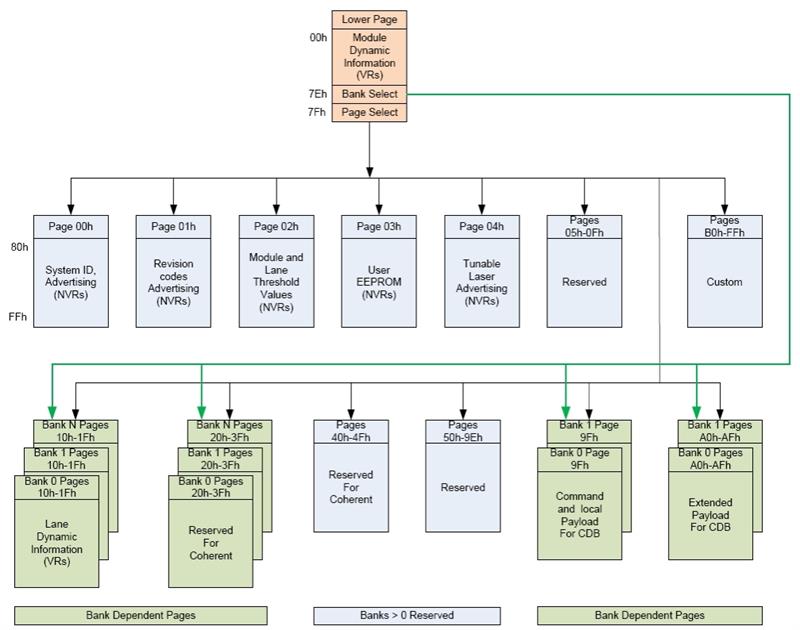

図5. QSFP DDメモリマップ

機械的寸法

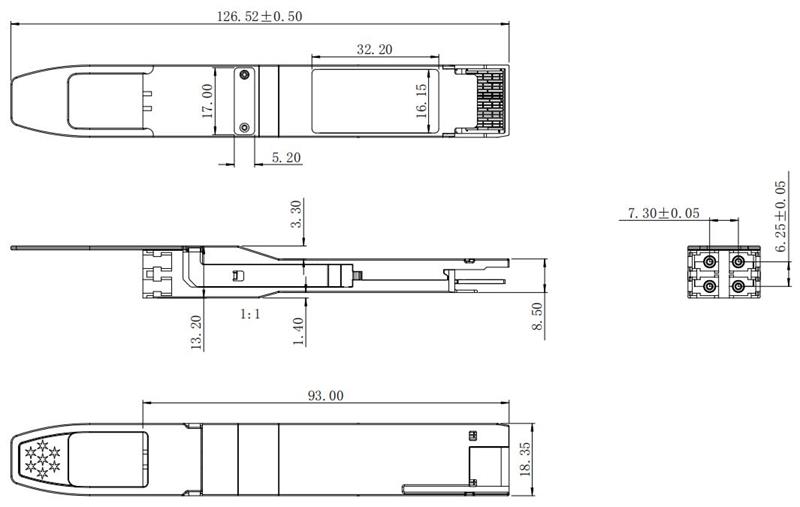

図6．機械的仕様

規制遵守

FiberWDM RQD-200G-2CWDM4トランシーバーは、クラス1レーザー製品です。以下の規格に準拠して認証されています。

参考文献

1.QSFPDD MSA

2.CMIS4.0

3.CWDM4 MSA

4. 欧州議会及び理事会指令2011/65/EU「電気電子機器における特定の有害物質の使用制限について」、2011年7月1日。

注意：

本書に規定されている以外の制御、調整、または手順を実行すると、危険な放射線被ばくにつながる可能性があります。

注文情報
