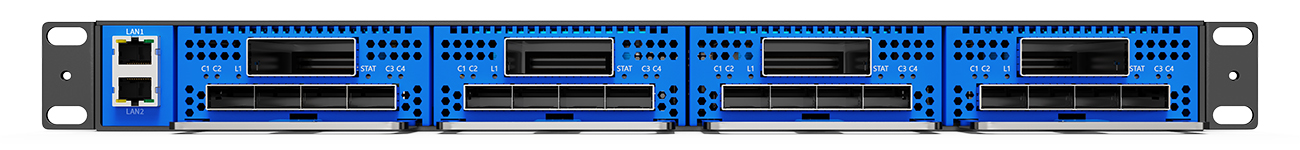

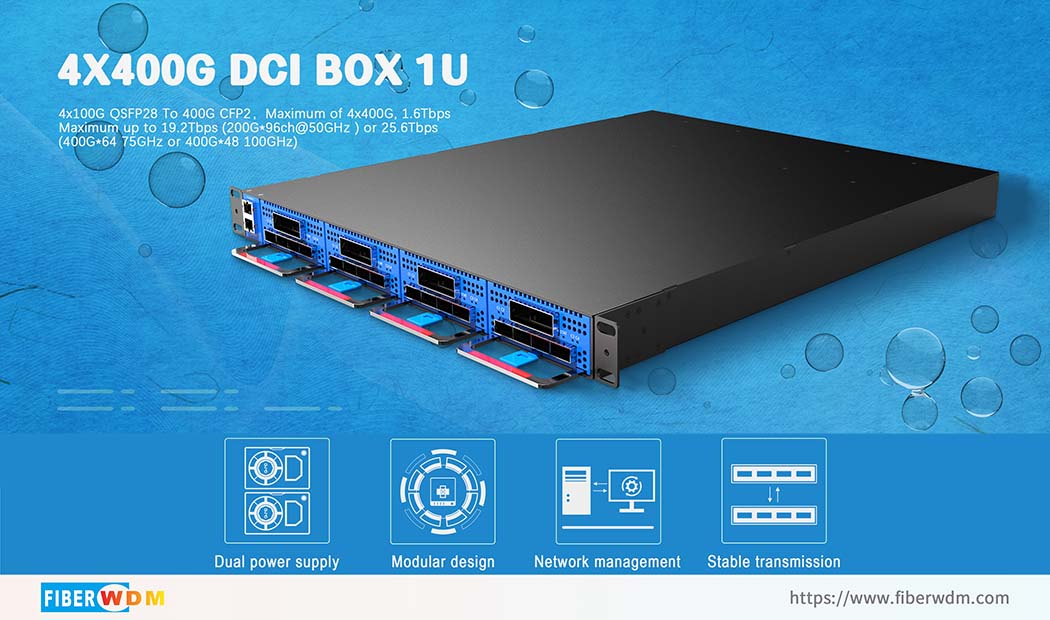

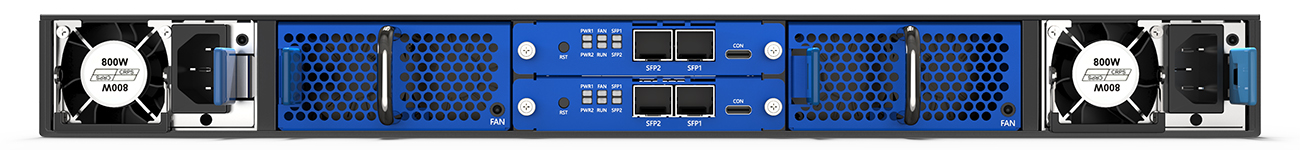

4x400G DCIボックス、16*100G 1.6T伝送1Uラック

製品の特徴 単一ボードは 4*100G から 1*400G コヒーレント伝送をサポートし、シングルチャネル 400G ラインサイド伝送を実現できます。 波長は調整可能で、最大400G 75GHz * 64波または400G * 100Ghz 48波、200G 50GHz * 96波をサポートします。 柔軟なコヒーレント変調技術を搭載: DP-16QAM、DP-8QAM、DP-QPSK。 複数の FEC エラー訂正テクノロジー: oFEC、CFEC、SCFEC、SDFEC。 柔軟なサービス アクセス機能をサポートします: 100GE、100GE KR4、OTU4、および 100G FlexE。 完璧なパフォーマンス監視と統計機能をサポートします。 イーサネット RMON パフォーマンス統計、LLDP モニタリング、コンスタレーション ダイアグラム モニタリング、DM 遅延および PRBS 検出機能、OTN PM および SM パフォーマンス統計およびその他の機能をサポートします。 高精度の基板温度、電圧、電流、消費電力のリアルタイム監視をサポートします。 クライアント側は、複数のモジュール インターフェイス タイプ（100GSR4/CWDM4/LR4/PSM4）をサポートします。 統合ネットワーク管理プラットフォーム、ネットワーク管理方法 SNMP、CLI、Web、NMS (グラフィカル インターフェイス) をサポートします。

製品の特徴： ホットスワップおよびソフトウェアおよびハードウェアのウォッチドッグ機能: ネットワーク管理の信頼性、制御性、および信頼性を確保します。 オンライン アップグレードのサポート: オンライン アップグレードは、サービス ボードの機能に影響を与えることなく、ローカルまたはリモートで実現できます。 完全なネットワーク管理プラットフォーム: 複数のネットワーク管理プラットフォームをサポートし、ネットワーク管理方法には SNMP、CLI、Web、NMS (グラフィカル インターフェイス) が含まれます。 豊富なネットワーク管理インターフェイス: 2 * SFP および 2 * RJ45 管理インターフェイスとローカル インターフェイス (TYPE-C ポート) を提供します。 強力なマルチレベルのネットワーク トポロジ管理機能を提供し、ネットワーク トポロジの迅速かつ自動検出を実現し、直感的で鮮やかな表示グラフィックを生成します。 TMN仕様に従い、デバイス管理、監視と展開、ソフトウェアアップグレード管理、設定ファイル管理、アラームとパフォーマンス管理などの機能を実現し、デバイスレベルからネットワークレベルまでの包括的なネットワーク管理を実現します。

製品の特徴 このボードは 2*100G ～ 200G コヒーレント伝送の 2 チャネルをサポートし、デュアル 200G ラインサイド伝送を可能にします。 波長調整が可能で、75GHz*64波の200Gまたは100GHz*48波の200Gの最大2チャンネルをサポートします。 柔軟なコヒーレント変調技術（DP-16QAM、DP-8QAM、DP-QPSK）を備えています。 さまざまな FEC エラー訂正テクノロジ (oFEC、CFEC、SCFEC、SDFEC) が組み込まれています。 柔軟なサービス アクセス機能: 100GE、100GE KR4、OTU4、および 100G FlexE をサポートします。 包括的なパフォーマンス監視と統計機能を提供します。 イーサネット RMON パフォーマンス統計、DM 遅延および PRBS 検出機能、OTN PM および SM パフォーマンス統計をサポートします。 基板の温度、電圧、電流、消費電力の高精度なリアルタイム監視をサポートします。 クライアント側では、さまざまなモジュール インターフェイス タイプ（100GSR4/CWDM4/LR4/PSM4）をサポートします。 SNMP、CLI、Web、NMS (グラフィカル インターフェイス)、および Netconf Yang モデル インターフェイスを備えた統合ネットワーク管理プラットフォームをサポートします。

CWDM MUX DEMUX、最大8つのマルチプレックス ..シングルファイバー用 BIDI トランスミッション 1％ 信号分析またはトラブルシューティングのためのポートを監視します パッシブ、イーサネット、FC、OTN、SONET / SDHなどの透明なプロトコル すべてと互換性があります ITU-T 1G / 10G / 25G CWDM 光学 地域の地域への適用CWDM ネットワーク

IL<3.5dB、100GHZ DWDM MUX DEMUX トラブルシューティング用のモニター ポート、レガシー トラフィック用の 1310nm ポート ダークファイバーネットワーク上での16チャンネルの多重化 すべての ITU-T 1G/10G/25G/40G/100G DWDM 光学系と完全互換 受動デバイス、電力不要、冷却不要 メトロ、地域、長距離 DWDM ネットワークをサポート

特徴： 9.95Gb/s ～ 11.3Gb/s のマルチプロトコルをサポート ホットプラグ対応 30 ピン コネクタ XFP MSAに準拠 シングルモードファイバーで伝送距離10km 1310nm DFB レーザー送信機。 デュプレックス LC コネクタ 管理および診断モニター用の 2 線式インターフェース ACカップリングを備えたXFI電気インターフェース 単一電源電圧: +3.3V 温度範囲 0℃～70℃ 消費電力: <1.5W RoHS対応部品 アプリケーション: 10GBASE-LR/LWイーサネット ソネット OC-192 /SDH 1200-SM​​-LL-L 10G ファイバーチャネル その他の光リンク トランシーバーの種類:

1.25G SFP 光トランシーバ モジュール、1.25Gb/s および最大 200 km の伝送をサポート 特徴： 最大 1.25Gb/秒のデータ リンク ホットプラグ対応 デュプレックス LC コネクタ 9/125μm SMFで最大200km 1270~1610nm CWDM DFBレーザー送信機 APD受信機 +3.3V単電源 SFF-8472に準拠した監視インターフェース 最大電力 <1W 商用動作温度範囲: -0°C ～ 70°C バージョンあり RoHS準拠および鉛フリー アプリケーション: メトロ/アクセス ネットワーク 1.25 Gb/秒 1000Base-EZX イーサネット 1×ファイバーチャンネル その他の光リンク

スーパーCバンド 60ch+MON 100GHz DWDM MUX/DEMUX 1U LC/UPC この 60 チャネルDWDM Mux Demux は100 GHz のチャネル間隔を持ち、スーパー C バンドの ITU 波長で 60 チャネルの多重化または逆多重化を実行し、従来の C バンドおよび拡張 C バンドと比較して有効な動作スペクトルを大幅に拡張します。低い光挿入損失と高いチャネル絶縁性、および長期信頼性の組み合わせを提供します。 商品情報 60 チャンネル スーパー C バンド 100GHz、モニター ポート、LC/UPC、デュアル ファイバー DWDM Mux Demux、1U ラック マウント付き 構成 製品の用途 光学仕様 パラメータ_ 仕様 単位 ノート 分 タイプ マックス チャンネル間隔 100 GHz テクノロジー AAWG (フラットトップ) チャンネル番号 60 チャンネル チャンネル周波数 ITUグリッド テラヘルツ 利用可能なチャンネル周波数範囲 奇数 190.75 196.650 テラヘルツ 1524.50-1571.65nm 平 190.7 196.600 テラヘルツ 1524.89-1572.06 チャネル通過帯域 -12.5 +12.5 GHz -0.10 +0.10 nm 中心波長精度 -0.05 +0.05 nm 挿入損失@com 6 6.7 dB @中心波長 挿入損失@mon 22 dB 1% 通過帯域リップル 1.0 1.5 nm 全帯域幅 帯域幅 @1.0dB 0.22 nm 帯域幅 @3.0dB 0.42 nm 帯域幅 @20dB 1.20 nm ITU における挿入損失の均一性 1.20 dB 偏波依存損失 0.5 dB 隣接チャネルの分離 25 dB 非隣接チャネル分離 30 dB トータルクロストーク 24 24 dB 指向性 40 dB コネクタによるリターンロス 40 45 dB 波長分散 -20 +20 ps/nm PDL 0.5 dB PMD 1.0 ps 共通ポートの光パワー処理 24 dBm 正味重量 3.5 KGS 寸法 (高さ×幅×奥行き) 44×481.8×230mm んん 操作条件 パラメータ_ 分 マックス 単位 温度 -5 65 ℃ 湿度 結露なし 0 90 %RH 保管条件 パラメータ 分 マックス 単位 温度 -40 85 ℃ 湿度 結露なし 0 90 %RH
