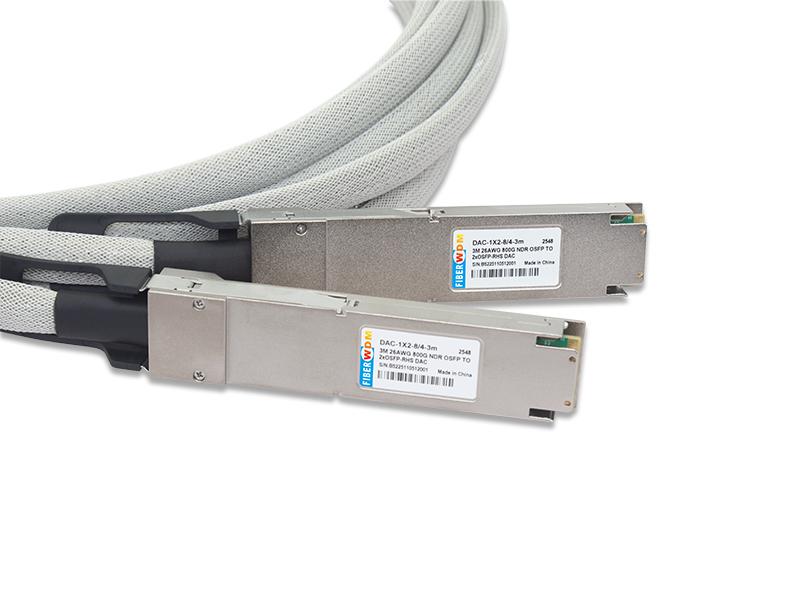

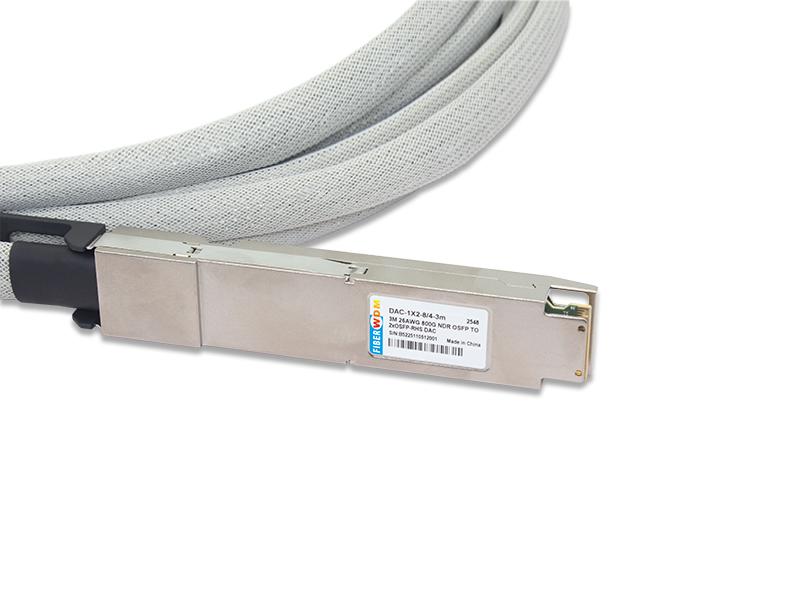

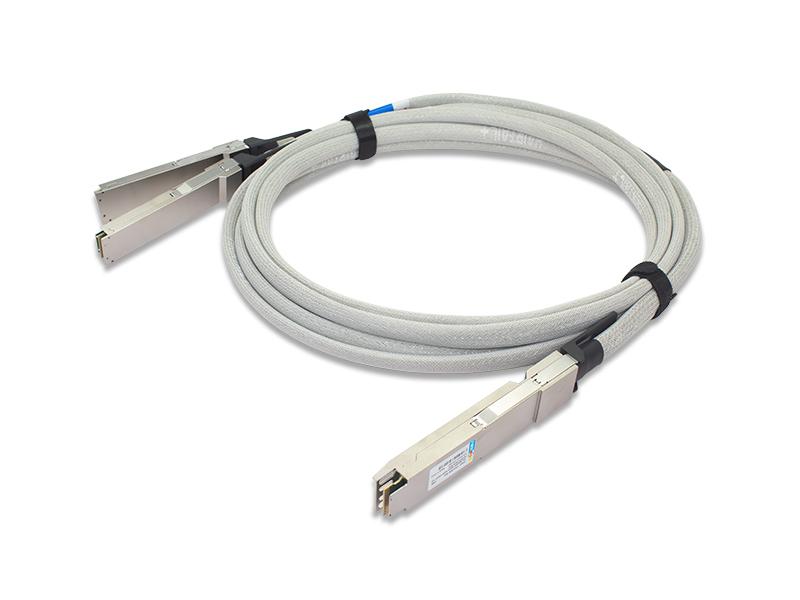

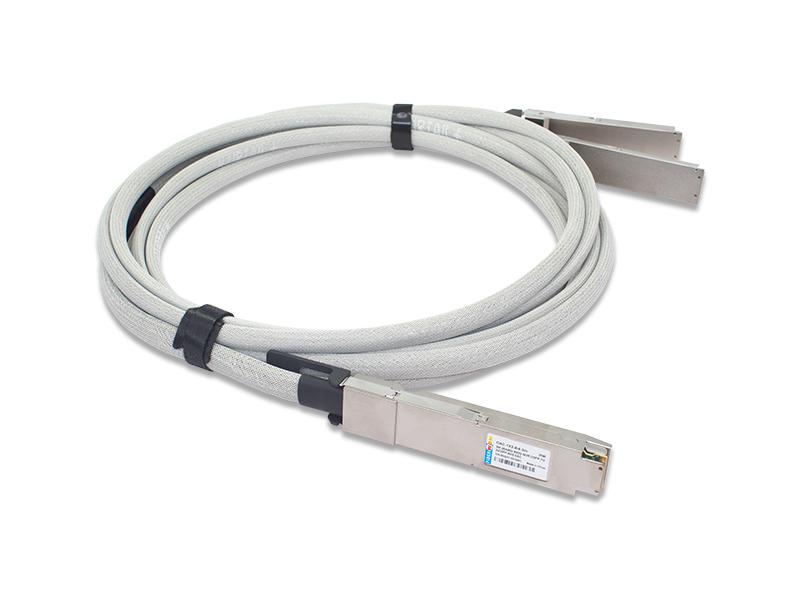

Hairtail+ 800G IB NDR OSFP ブレークアウトから 2xOSFP 直接接続ケーブルへ
Nvidia MCP7Y00-Nxxxの交換
絶対最大定格
| パラメータ | シンボル | 分 | 典型的な | マックス | ユニット |
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V |
| 保管温度 | Ts | -40 | 85 | ℃ | |
| 動作ケース温度 | TC | 0 | 70 | ℃ | |
| 湿度 | ロジウム | 5 | 85 | % | |
| データレート | 800 | Gbps |
身体的特徴
| パラメータ | シンボル | 分 | 典型的な | マックス | ユニット |
| 長さ | L | 0.5 | 3.0 | M | |
| AWG | 28 | 25 | AWG | ||
| ジャケット素材 | HAIRTAIL+ テクノロジーネット、シルバーグレー | ||||
電気仕様
| パラメータ | シンボル | 分 | 典型的な | マックス | ユニット | |
| 抵抗 | Rコン | 3 | オーム | |||
| 絶縁抵抗 | リンス | 10 | モーム | |||
| ケーブルインピーダンス | ズカ | 95 | 100 | 110 | オーム | |
| 嵌合コネクタインピーダンス | Zmated | 85 | 100 | 115 | オーム | |
|
最大挿入損失 26.56GHzで |
SDD21 | 11 | 18 | 150万 | dB | |
| 19.75 | 2.0M | |||||
| 25.3 | 150万 | |||||
|
差分 コモンモードリターン 損失 |
SCD11/2 2 |
0.05 ≤f ≤40 GHzの場合、fはGHz単位の周波数 |
dB | |||
|
差分 コモンモード変換損失 |
SCD21-S DD21 |
0.05 ≤f ≤40 GHzの場合、fはGHz単位の周波数 |
dB | |||
|
コモンモードからコモンモードへの戻り 損失 |
SCC11/2 2 |
RLcc（f）≥1.8 0.05 ≤f ≤40 GHzの場合、fはGHz単位の周波数 |
dB | |||
| 最小COM | コム | 3 | dB | |||

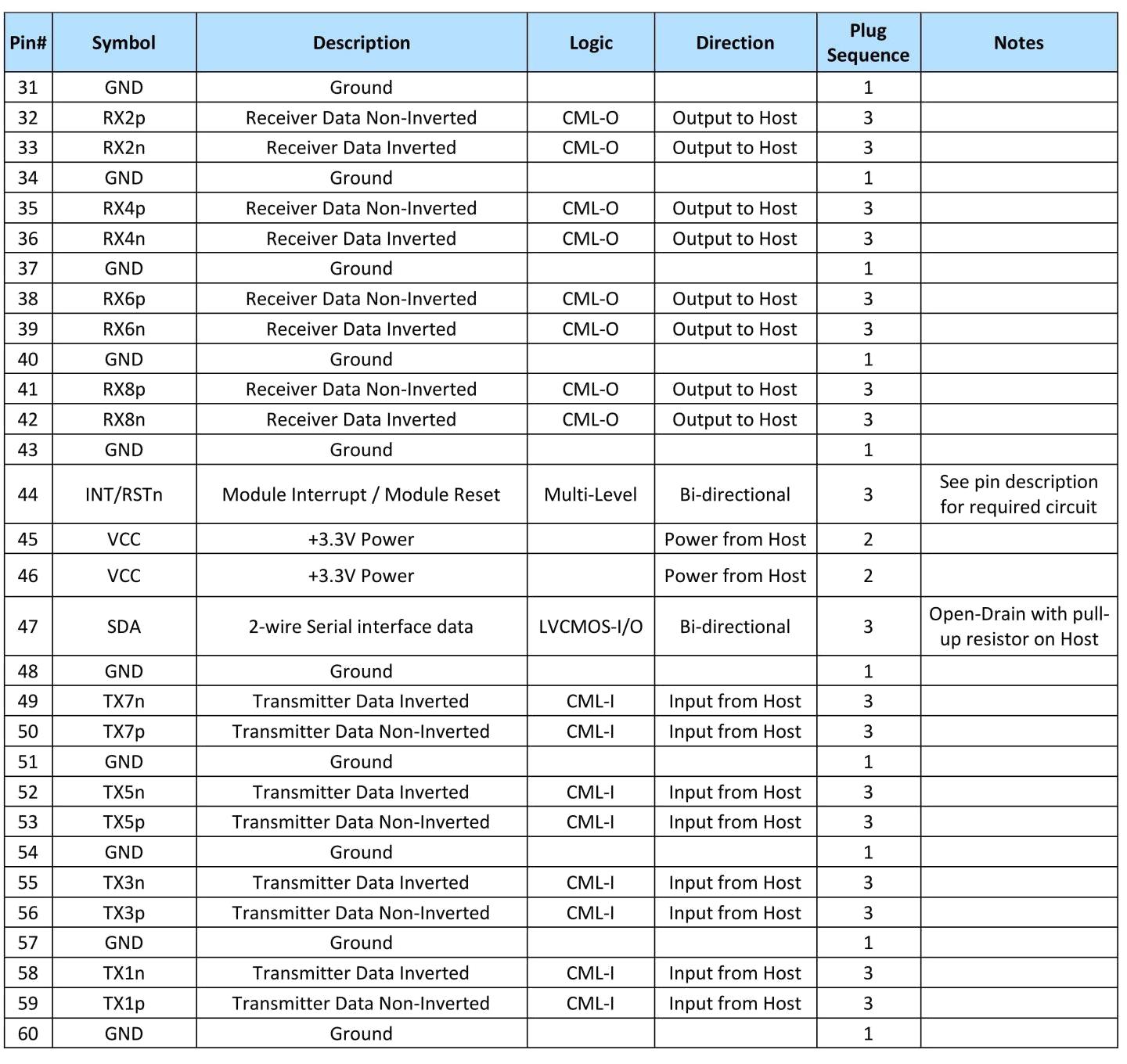

ピンの説明

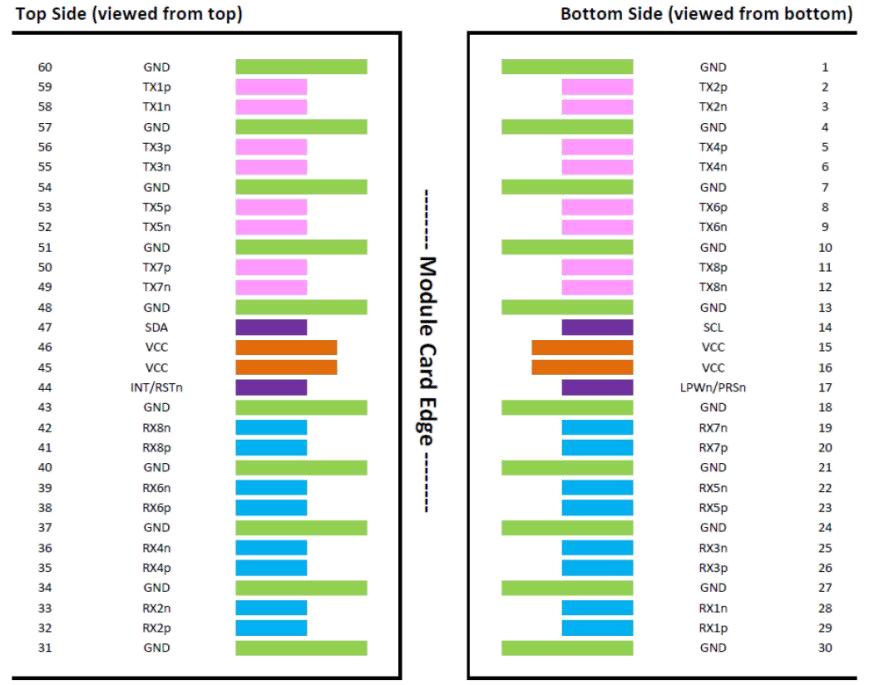

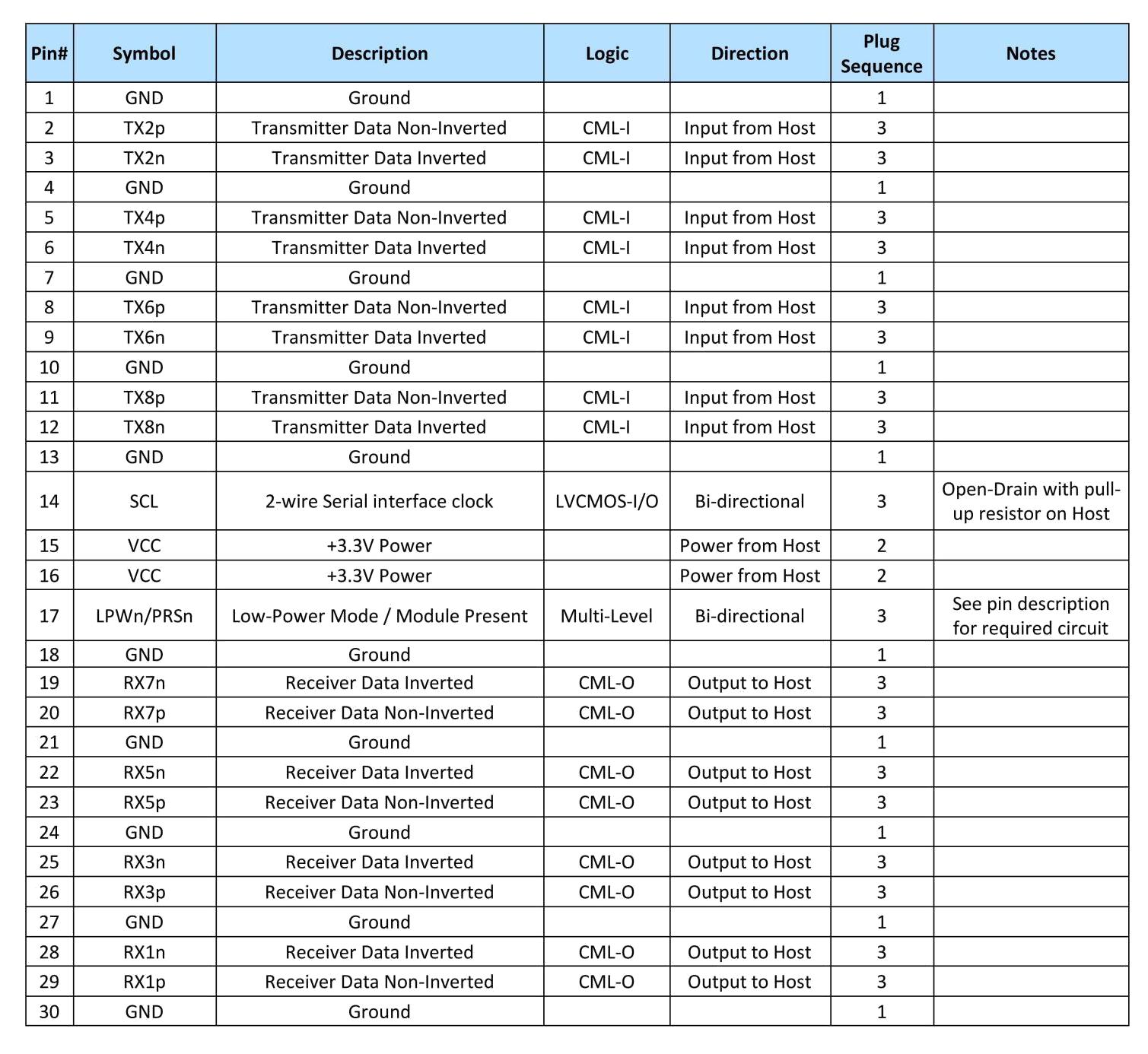

OSFPの電気ピン配置の詳細
モジュールメモリマップ
CMIS rev 5.0 以降の CMIS リビジョンおよび顧客仕様と互換性があります。

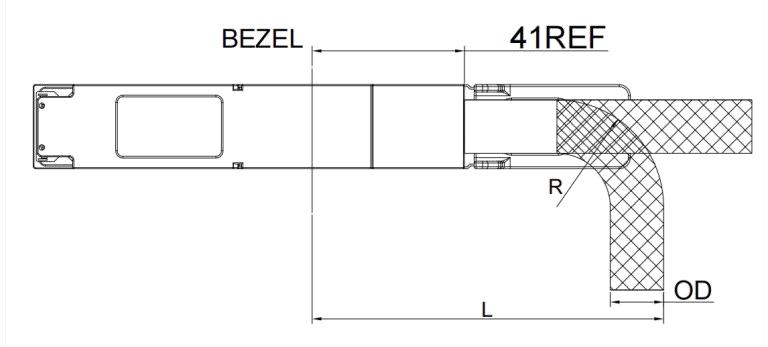

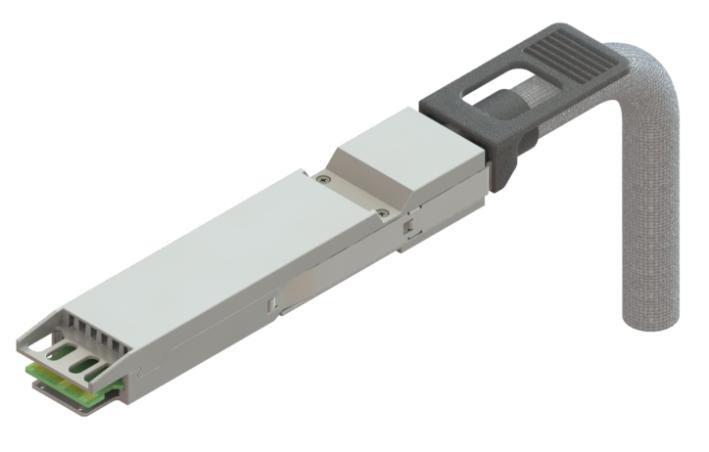

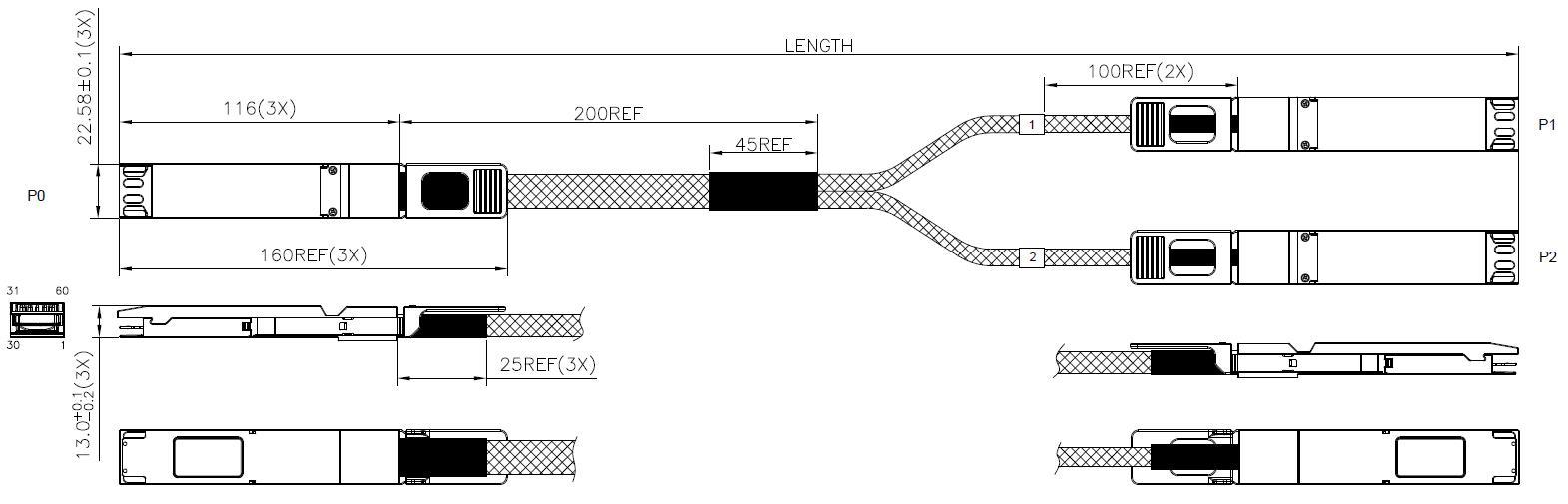

機械寸法
| P0 終了 | P1 & P2 終了 | ||||||
| ゲージ | 外径 | 曲げ半径「R」 | 最小曲げ半径「L」 | ゲージ | 外径 | 曲げ半径「R」 | 最小曲げ半径「L」 |
| 28AWG | 1020万 | 21MM | 81MM | 28AWG | 7.0MM | 14MM | 75MM |
| 26/25AWG | 12.1MM | 25MM | 85MM | 26/25AWG | 830万 | 17MM | 78MM |
注文情報
| モデル番号 | 説明 |
| DAC-1X2-8/4-M5 | 800G IB NDR OSFP から 2xOSFP DAC、ヘアテール+、0.5m、28AWG、シルバーグレー。 |
| DAC-1X2-8/4-1M | 800G IB NDR OSFP から 2xOSFP DAC、ヘアテール+、1.0m、28AWG、シルバーグレー。 |
| DAC-1X2-8/4-1M5 | 800G IB NDR OSFP から 2xOSFP DAC、ヘアテール+、1.5m、26/25AWG、シルバーグレー。 |
| DAC-1X2-8/4-2M | 800G IB NDR OSFP から 2xOSFP DAC、ヘアテール+、2.0m、26/25AWG、シルバーグレー。 |
| DAC-1X2-8/4-2M5 | 800G IB NDR OSFP から 2xOSFP DAC、ヘアテール+、2.5m、25AWG、シルバーグレー。 |
| DAC-1X2-8/4-3M | 800G IB NDR OSFP から 2xOSFP DAC、ヘアテール+、3.0m、25AWG、シルバーグレー。 |
