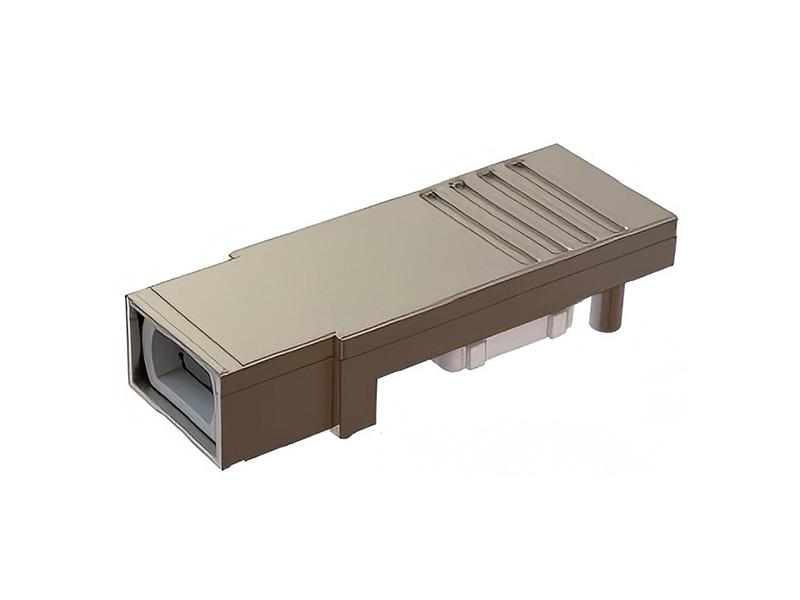

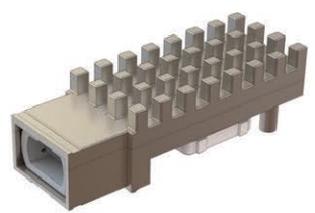

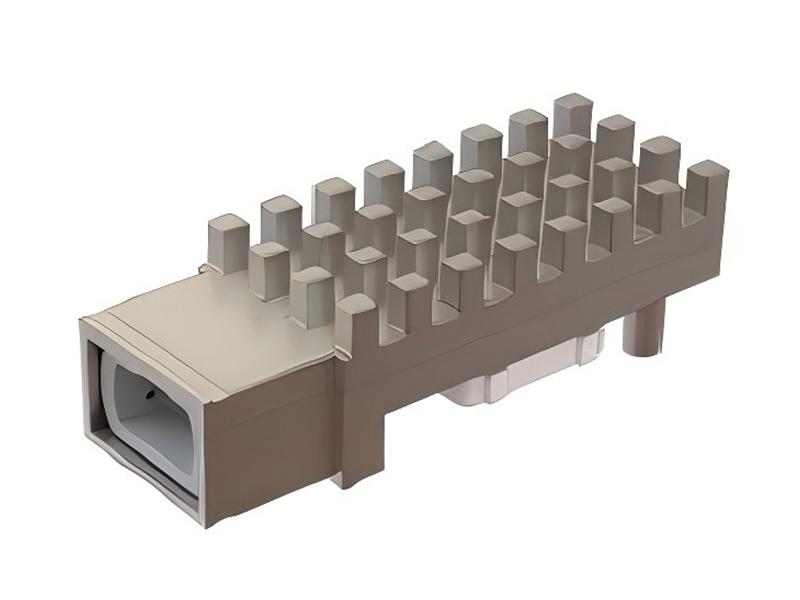

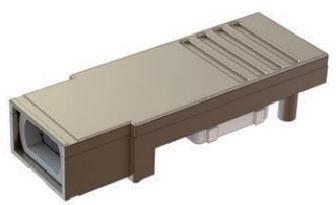

SNAP12 Series Parallel Optical Transceiver Module

SNAP12シリーズパラレル光トランシーバモジュール

The SNAP12 series parallel optical transceiver module is designed for short-distance high-speed data communication and parallel optical interconnects, such as optical backplanes, server-to-storage array connections, and radar processing systems. It features low electromagnetic radiation and strong anti-interference capabilities. The module complies with the SNAP12 MSA protocol, utilizes a 10×10Pin pluggable electrical interface, and supports a standard MPO optical connector interface. Operating temperature ranges from -40°C to +85°C, with single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

今すぐお問い合わせください

カテゴリー

ホットな製品

製品の詳細

SNAP12 Series Parallel Optical Transceiver Module

Features

Mechanical dimensions compliant with the SNAP12 MSA protocol
10×10Pin pluggable electrical interface and MPO optical connector
Low power consumption (<1.8 W)
Integrated 850nm VCSEL array on the transmitter side
Integrated 850nm photodiode (PD) array on the receiver side
I2C serial interface with DDMI (Digital Diagnostic Monitoring Interface)
Wide operating temperature range: -40°C to +85°C, excellent parameter consistency

Applications

Ethernet and Fibre Channel (FC) optical backplane transmission
Server-to-storage array interconnections
Radar processing system interconnects

Technical Specifications

Model	Channels	Package	Wavelength	Rate	Tx Power	Rx Sensitivity	Package Structure	Operating Temperature
RSN12R-3GM-85-I	12-channel Receiver	SNAP12	850nm	3.125Gbps	－	≤-16dBm	Structure 1	-40～+85℃
RSN12R-3GM-85A-I		SNAP12 (no heatsink)	850nm	3.125Gbps	－	≤-16dBm	Structure 2
RSN12R-6GM-85-I		SNAP12	850nm	6.25Gbps	－	≤-14dBm	Structure 1
RSN12R-10GM-85-I		SNAP12 (no heatsink)	850nm	10.3125Gbps	－	≤-11dBm	Structure 2
RSN12T-3GM-85-I	12-channel Transmitter	SNAP12	850nm	3.125Gbps	-5～1dBm	－	Structure 3
RSN12T-3GM-85A-I		SNAP12 (no heatsink)	850nm	3.125Gbps	-5～1dBm	－	Structure 4
RSN12T-6GM-85-I		SNAP12	850nm	6.25Gbps	-5～1dBm	－	Structure 3
RSN12T-10GM-85-I		SNAP12 (no heatsink)	850nm	10Gbps	-5～1dBm	－	Structure 4
RSN12-3GM-85-I	4-channel Transceiver	SNAP12	850nm	3.125Gbps	-5～1dBm	≤-16dBm	Structure 5
RSN12-3GM-85A-I		SNAP12 (no heatsink)	850nm	3.125Gbps	-5～1dBm	≤-16dBm	Structure 6
RSN12-6GM-85-I		SNAP12	850nm	6.25Gbps	-5～1dBm	≤-14dBm	Structure 5
RSN12-6GM-85A-I		SNAP12 (no heatsink)	850nm	6.25Gbps	-5～1dBm	≤-14dBm	Structure 6

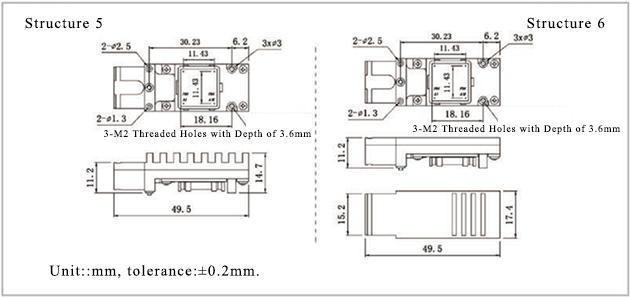

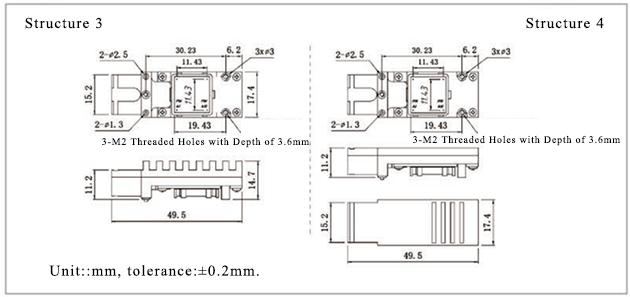

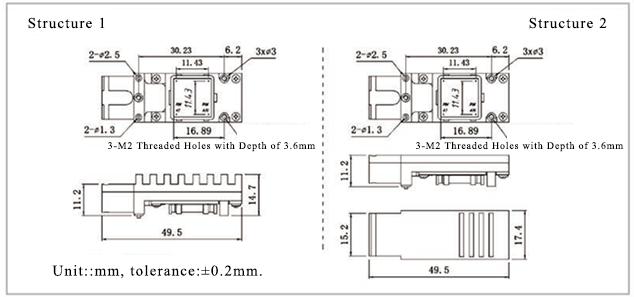

Dimensions

関連製品

10ピンミニシングルチャネル光モジュール

The 10PIN miniature single-channel optical module is primarily used in optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, switches, and other digital fiber communication fields. It features a compact size, vibration resistance, and anti-interference capabilities. The module adopts an all-metal structure with a 10PIN pin header as the electrical interface. It integrates a single-channel optical transmitter and receiver, operating at wavelengths of 850nm/1310nm/1550nm. The operating temperature ranges from -40°C to +85°C, supporting single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

12ピンミニシングルチャネル光モジュール

The 12PIN mini single-channel optical module is designed for optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, and switches. It features a 12PIN pin header with an I2C management interface and optimized signal pin design. It operates at wavelengths of 850nm/1310nm/1550nm, with a temperature range of -40°C to +85°C, supporting rates from 1.25Gbps to 10.3125Gbps.

LCC Series Parallel Optical Transceiver Module

LCCシリーズ並列光トランシーバモジュールは、光バックプレーン、サーバーとストレージアレイ間の接続、レーダー処理システムなど、短距離高速データ通信および並列光インターコネクト向けに設計されています。コンパクトなサイズ、低電磁放射、強力な耐干渉性を特長としています。本モジュールは、標準MT/MPOピグテール光ファイバインターフェースを備えたLCC（リードレスチップキャリア）パッケージを採用しています。動作温度範囲は-55℃～+85℃で、シングルチャネル伝送速度は1.25Gbps～10.3125Gbpsです。

POBシリーズシングルモード4チャネルパラレル光トランシーバモジュール

POBシリーズシングルモードパラレル光トランシーバモジュールは、光バックプレーン、サーバーとストレージアレイ間の接続、レーダー処理システムなどのアプリケーションにおける長距離高速データ通信およびパラレル光相互接続向けに設計されています。低電磁放射と強力な耐干渉性を特長としています。モジュールは27mm×27mm×7.8mmのコンパクトなサイズで、電気インターフェースには10×10ピンLGA（ランドグリッドアレイ）コネクタを採用し、プラグ可能な標準MPO光コネクタをサポートしています。動作温度範囲は-40℃～+85℃で、シングルチャネル伝送速度は最大10.3125Gbps、最大伝送距離は10kmです。

POB24シリーズパラレル光トランシーバモジュール

POB24シリーズパラレル光トランシーバモジュールは、防衛通信コマンドシステムおよびサブシステム向けに設計されており、多チャネルの電気信号と光信号間の双方向変換を可能にします。本モジュールは、密閉型マイクロソケットパッケージ構造を採用し、スプリング式電気コネクタと24コアMT/MPO光インターフェースを備えています。動作温度範囲は-40℃～+85℃で、シングルチャネル伝送速度は1.25Gbps～10.3125Gbpsです。

POB48シリーズパラレル光トランシーバモジュール

POB48シリーズパラレル光トランシーバモジュールは、防衛通信コマンドシステムおよびサブシステム向けに設計されており、マルチチャネルの電気信号と光信号間の双方向変換を可能にします。本モジュールは、スプリング式圧着式電気コネクタと48コアのMT/MPO光インターフェースを備えた密閉型マイクロソケットパッケージ構造を採用しています。ケース温度範囲は-40°C～+85°Cで動作し、シングルチャネル伝送速度は1.25Gbps～10.3125Gbpsです。

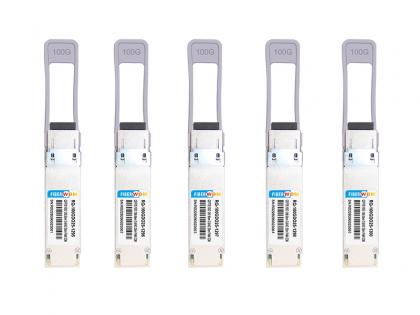

100G QSFP28 OバンドDWDM 25KM SM LCトランシーバー
