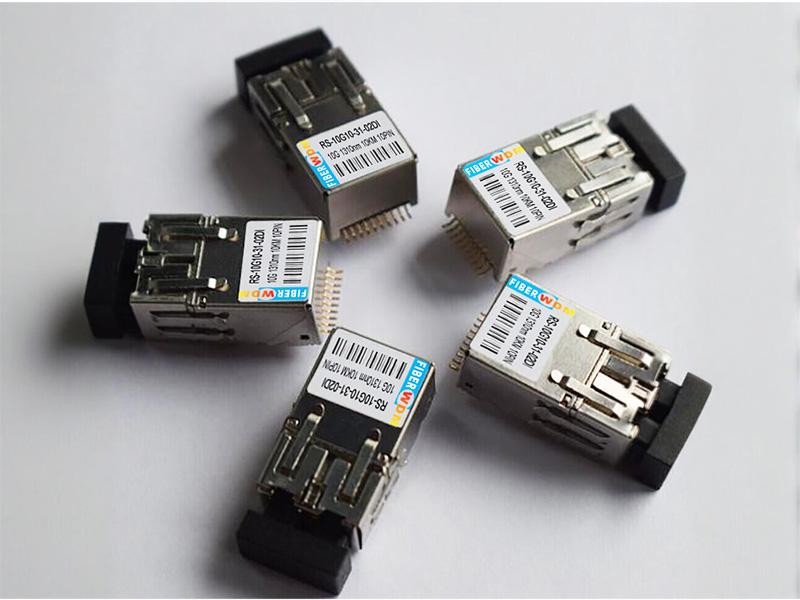

10G 1310nm 10KM デュアルファイバー産業グレード 10PIN 表面実装型小型光モジュール トランシーバー RS-10G10-31-10DI
機能の説明
|
アプリケーション
|
説明
RS-10G03-31-10DI デュアルファイバー双方向超小型光トランシーバー モジュールは、送信コンポーネントと受信コンポーネントをコンパクトな金属ハウジング内に統合し、電磁干渉耐性を大幅に強化します。
光送信部には高出力 LD を採用しており、送信信号ピン (TD+ および TD-) は CML インターフェース規格に準拠しています。
光受信部は、PIN フォトダイオード、トランスインピーダンス付きプリアンプ、および制限アンプで構成され、受信信号ピン (RD+ および RD-) も CML インターフェイス標準に準拠しています。
信号検出ピン(SD)は標準LVTTLインターフェースレベルに準拠しています。モジュールは送信ディスエーブルピン(TDIS)を介して省電力モードに移行できます。
モジュールのピン構成と取り付け寸法は、STRATOSの類似製品と完全に互換性があります。機能ピン、取り付け、フォームファクタはユーザーの要件に応じてカスタマイズできるため、柔軟なアプリケーションを実現します。
厳格なスクリーニングと環境試験により、モジュールの信頼性と適応性が保証され、振動、電磁干渉、湿度、極端な温度への耐性を備えています。医療、電力、高所など、要求の厳しい環境に幅広く適しています。
このモジュールは、コンパクトなサイズ、軽量、全金属構造のため、高さがわずか 12 mm で、スペースが限られたボードやシャーシに簡単に設置できます。

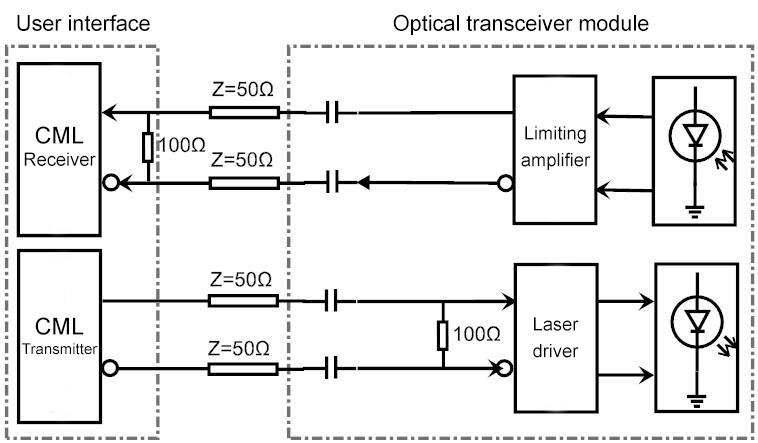

モジュール原理ブロック図
モジュールパラメータ
絶対最大定格 |
|||||
パラメータ |
シンボル |
最小値 |
標準値 |
最大値 |
ユニット |
保管温度 |
TSTG |
-55 | - | +85 | ℃ |
はんだ付け温度 |
TSOLD |
- | - | +260 | ℃ |
はんだ付け時間 |
販売済み |
- | - | 5 | S |
電源電圧 |
VCC |
+3 |
- |
+3.6 |
V |
データ入力電圧 |
6 |
-0.5 |
- |
VCC |
V |
データ入力電圧 |
性病 |
- | - |
2.0 |
V |
注意:1. モジュールはリフローはんだ付け機を通過できません。 2. ピンのはんだ付け後は、スプレーによる洗浄はできず、拭き取りのみが可能です。 |
推奨される労働条件 |
|||||
パラメータ |
シンボル |
最小値 |
標準値 |
最大値 |
ユニット |
動作温度 |
TA |
-40 |
- |
+85 |
℃ |
電源電圧 |
VCC |
- | +3.3 | - | V |
送信差動入力電圧(ピークツーピーク) |
性病 |
0.2 |
- | 1 | V |
カットオフ電圧を送信 |
VTD |
2.0 | - | - | V |
電圧伝送を有効にする |
VTEN |
- | - | 0.8 | V |
信号受信端子マッチング |
RL |
- | 50 | - |
オーム |

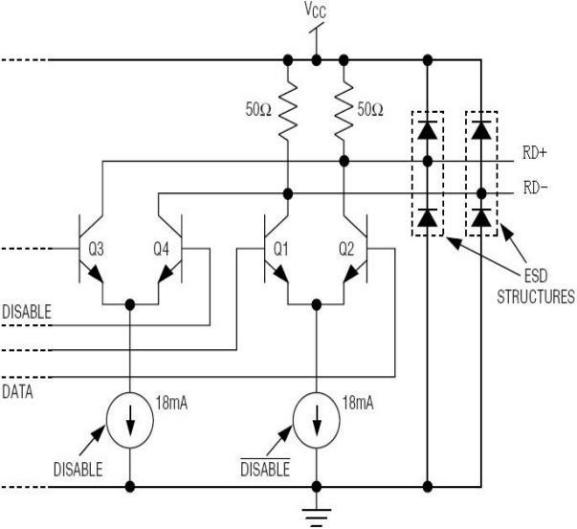

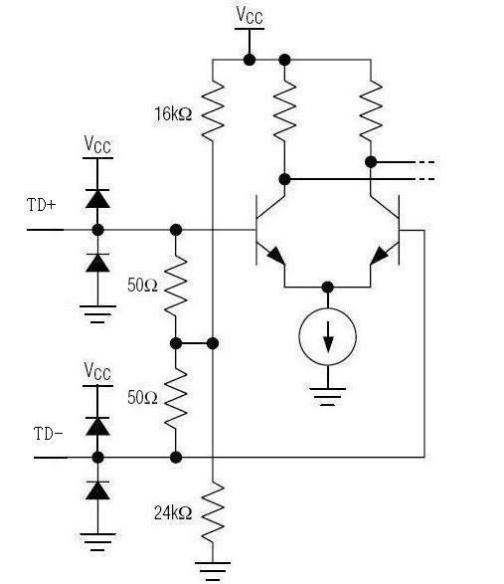

データ入出力ポートの詳細
モジュールパフォーマンス
トランスミッションセクション テスト条件: VCCTX=3.3V、TA=25°C、テストモジュールレート=10.3125Gbps、PRBS231-1 |
|||||
パラメータ |
シンボル |
最小値 |
標準値 |
最大値 |
ユニット |
データレート |
ビットレート |
- |
10.3125Gbps |
- |
- |
出力光パワー |
PO |
-5 | - | +1 |
dBm |
出力光波長 |
λOUT |
1300 | 1310 | 1320 |
ナノメートル |
消光比 |
救急外来 |
3 | 5 | - | デシベル |
入力電流 |
ICC |
- | 120 | 160 |
ミリアンペア |
光信号の立ち上がり/立ち下がり時間(20%~80%) |
tRF |
- | - | 0.1 |
ns |
シェイク |
Tj |
- | - | 80 |
追伸 |
シャットダウン電圧を送信する |
性病 |
2.0 | - |
VCC |
V |
電圧伝送を有効にする |
ヴェン |
- | - | 0.8 | V |
受付セクション テスト条件:VCCRX=3.3V、TA=25℃、テストモジュールレート=10.3125Gbps、PRBS231-1 |
|||||
パラメータ |
シンボル |
最小値 |
標準値 |
最大値 |
ユニット |
受信感度 |
S |
- | -10 |
dBm |
|
シェイク |
Tj |
- | 80 | 追伸 | |
光信号の立ち上がり/立ち下がり時間(20%~80%) |
tR、F |
- | 100 | 追伸 | |
光変調振幅 |
OMA |
30 | - | - |
μW |
光入力波長範囲 |
λIN |
1270 | - | 1355 |
ナノメートル |
光リターンロス |
オーラル |
12 | - | - |
デシベル |
入力電流 |
ICC |
- | 70 | 120 |
ミリアンペア |
信号検出調停時間 |
tSDAS |
- | 10未満 | 50 |
μs |
信号検出タイムアウト期間 |
TSDDA |
- | 10未満 | 50 |
μs |
信号検出失敗調停レベル |
SDOFF |
-21 | - |
dBm |
|
信号検出調停レベル |
SDON |
- | -19 |
dBm |
|
信号検出遅延 |
HYS |
2 | 4 |
デシベル |
|
受信データ出力低レベル |
電圧-電圧 |
-1.810 |
-1.475 |
V | |
受信データ出力ハイレベル |
VOH-VCC |
-1.165 |
-0.880 |
V |
ピンの定義

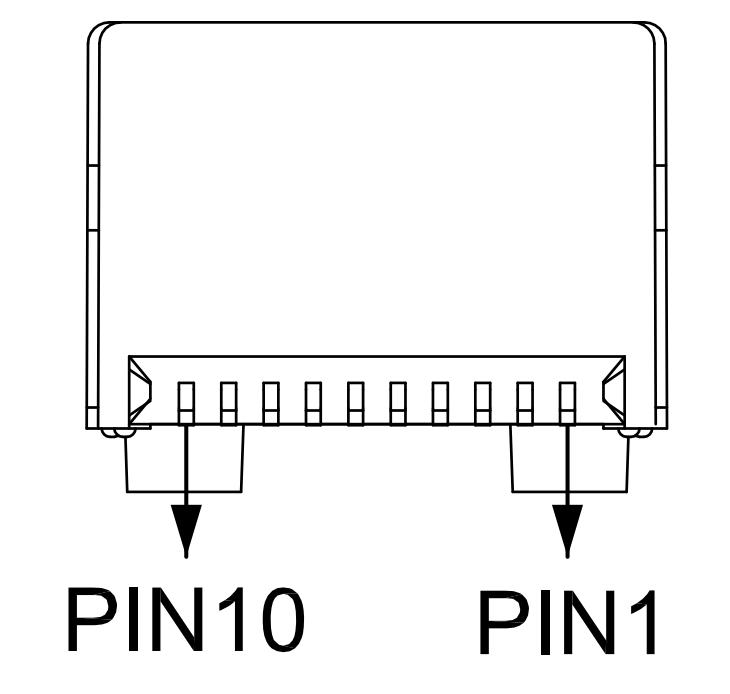

側面図
ピン |
シンボル |
タイプ |
説明 |
1 |
TD+ |
CML,入力 |
転送端末への入力データ |
2 |
ヴィーテックス |
供給 |
送信機グランド |
3 |
TD- |
CML,入力 |
データ送信用のリバースエンド入力 |
4 |
VCCTX |
供給 |
電源 |
5 |
LOS |
LVTTL、出力 |
信号損失出力 |
6 |
TDIS 2 (SCL) 2 |
LVTTL、入力 |
シャットダウン信号入力を送信 |
7 |
RD+ |
CML、出力 |
受信データの正端子出力 |
8 |
SDA |
LVTTL、I/O |
IIC通信ポート |
9 |
RD- |
CML、出力 |
受信データの逆端子出力 |
10 |
SCL |
LVTTL、I/O |
IIC通信ポート |
注記:
2. TX_DISABLE 機能を使用する場合は、TDIS ピンを電源にプルアップして、このピンのハイ レベルを維持する必要があります。TX_DISABLE 機能を使用しない場合は、TDIS ピンをグランドにプルダウンして、このピンのロー レベルを維持する必要があります。また、フローティング状態にしないでください。そうしないと、モジュールの異常動作が発生する可能性があります。
[if !supportLists] 3. [終了] DDMI 搭載製品の場合、ピン 5 と 6 は SDA と SCL になります。

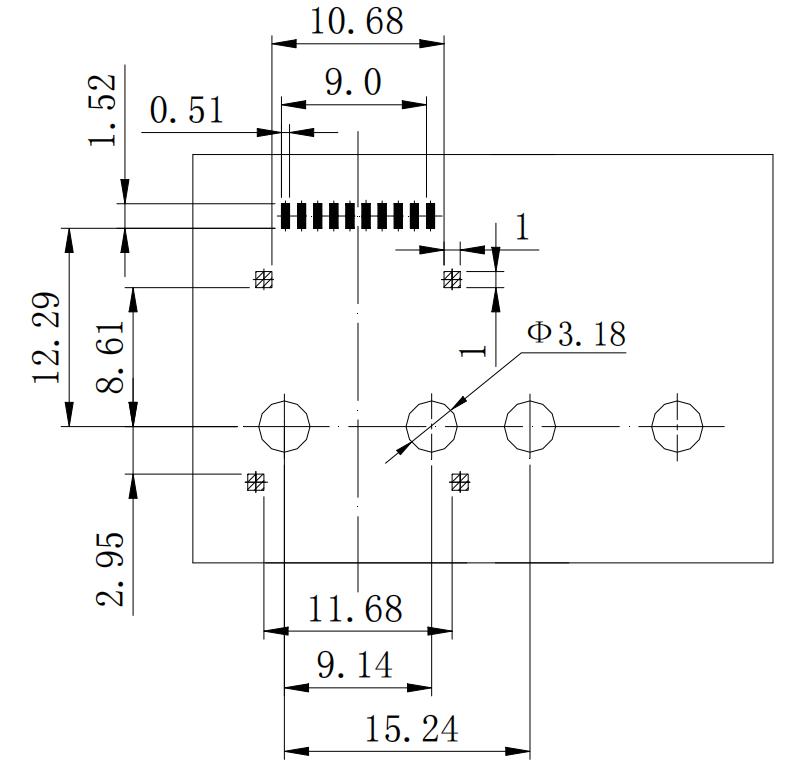

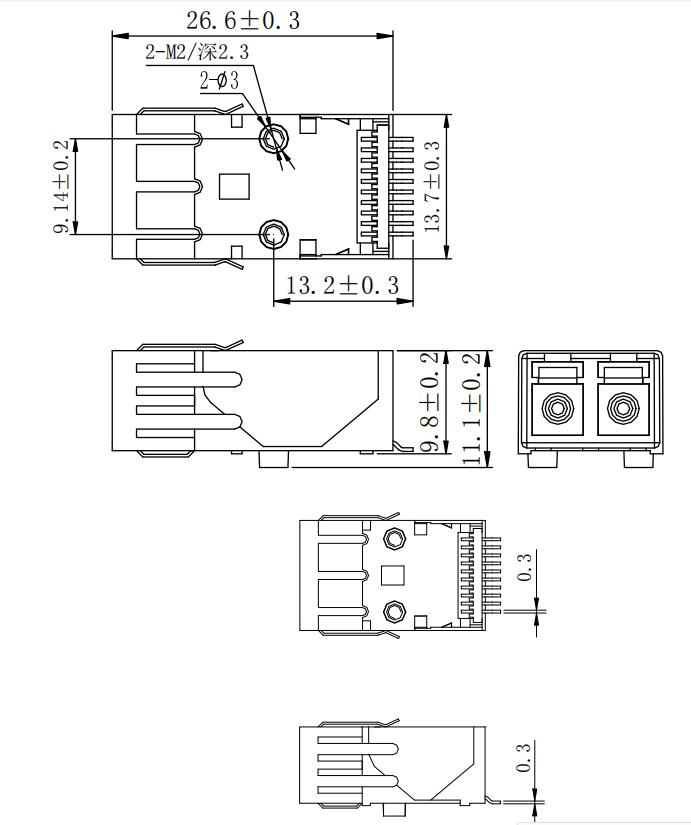

寸法図(mm) モジュール取り付け図(上面図)(mm)
