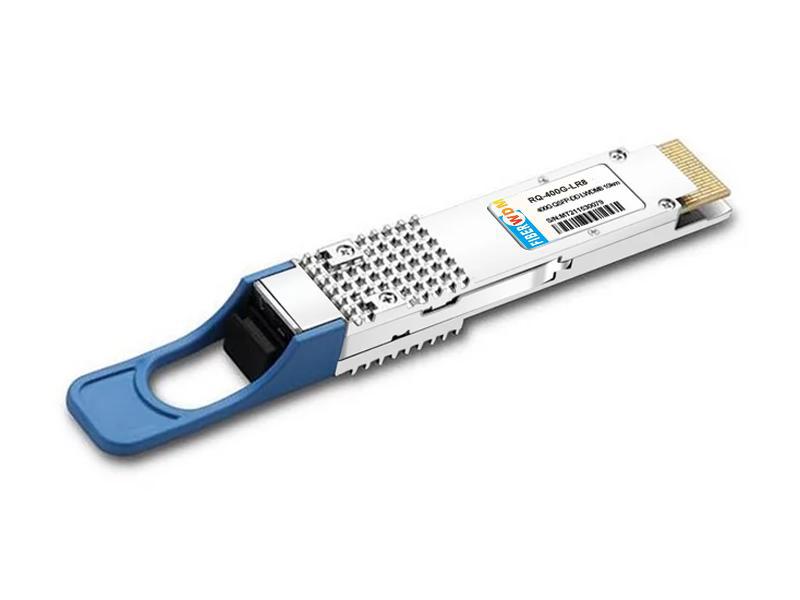

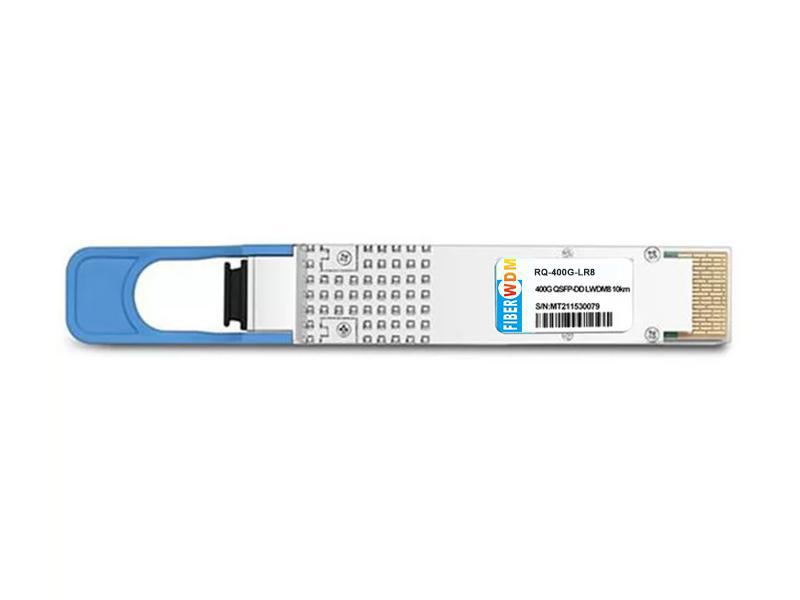

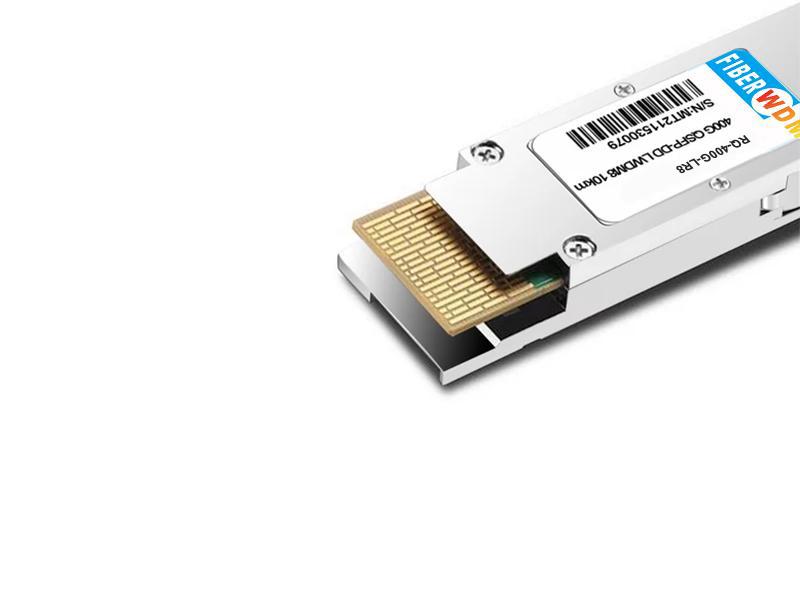

QSFP-DD 400G LR8 10km光トランシーバー

RQ-400G-LR8

機能説明

QSFP-DD 400G LR8モジュールは、10kmの光通信アプリケーション向けに設計されており、400GEイーサネットのIEEE 802.3cn規格に準拠しています。このモジュールには、8レーンの光送信機、8レーンの光受信機、および2線式シリアルインターフェースを含むモジュール管理ブロックが搭載されています。光信号は、業界標準のLCコネクタを介してシングルモードファイバーに多重化されます。ブロック図を図1-1に示します。

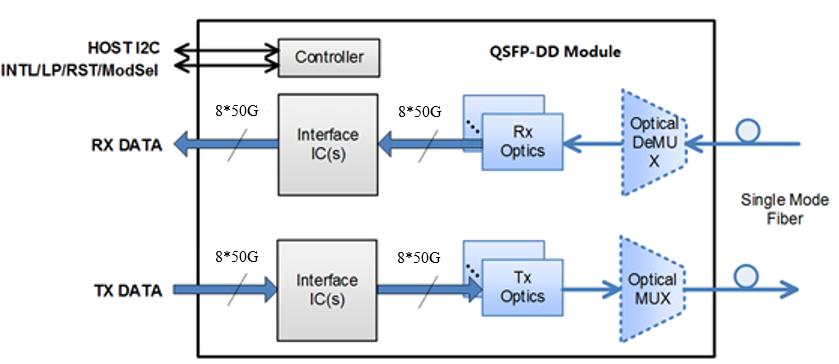

図1-1 トランシーバーのブロック図

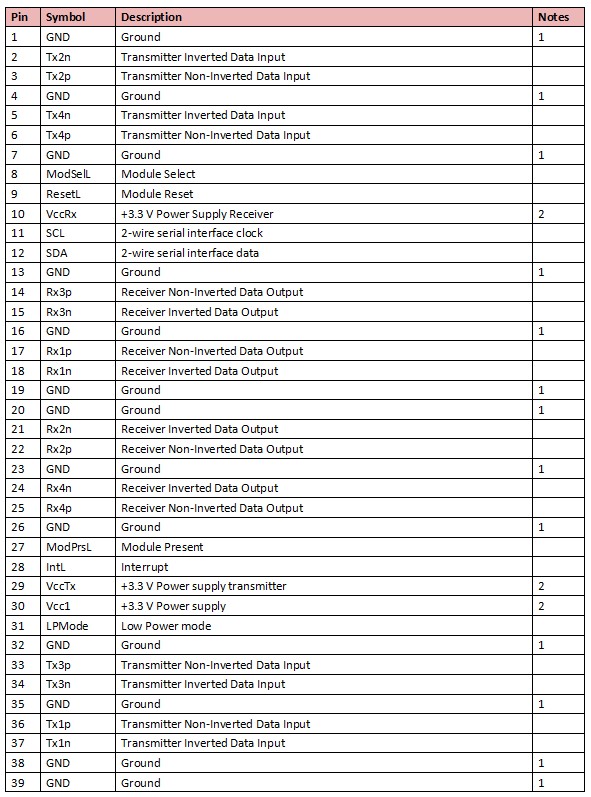

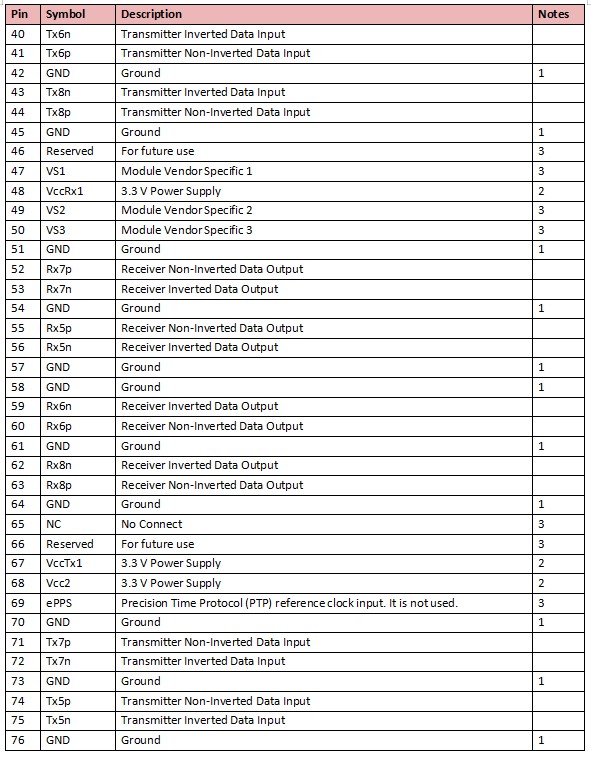

ピンの説明

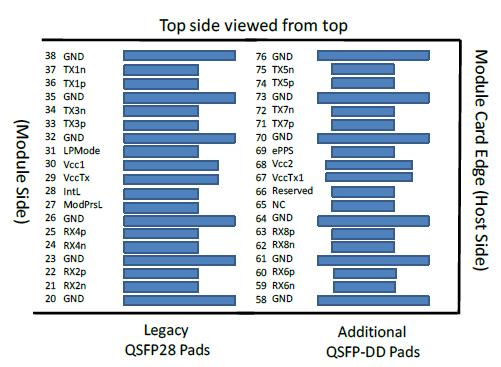

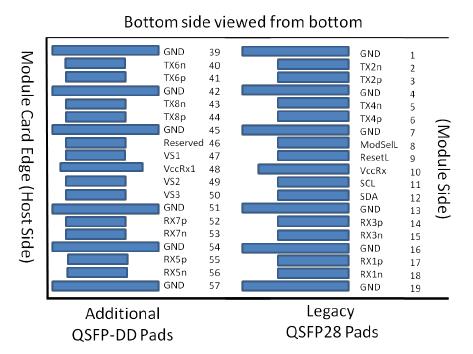

図2-1 MSA準拠コネクタ

注記：

1. QSFP-DDは、すべての信号と電源に共通グランド（GND）を使用します。QSFP-DDモジュール内ではすべて共通であり、特に明記されていない限り、すべてのモジュール電圧はこの電位を基準としています。これらをホストボードの信号共通グランドプレーンに直接接続してください。

2. VccRx、VccRx1、Vcc1、Vcc2、VccTx、VccTx1は同時に印加されます。ホストカードエッジコネクタのホスト側について定義された要件です。VccRx、VccRx1、Vcc1、Vcc2、VccTx、VccTx1は、モジュール内部で任意の組み合わせで接続できます。コネクタのVccピンはそれぞれ最大1000mAの電流定格です。

3. ベンダー固有、予約済み、および未接続のピンはすべて、ホスト上で50オームでグランドに接続できます。パッド65（未接続）はモジュール内で接続せずに残しておきます。ベンダー固有および予約済みのパッドは、10kオームより大きく、100pFより小さいインピーダンスをグランドに対して持ちます。

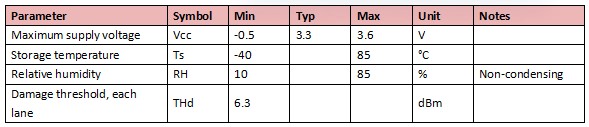

絶対最大定格

個々の絶対最大定格を超える運転は、このモジュールに永久的な損傷を与える可能性があることに注意する必要がある。

動作環境

特に指定がない限り、以下の電気的および光学的特性は、この動作環境下で定義されます。

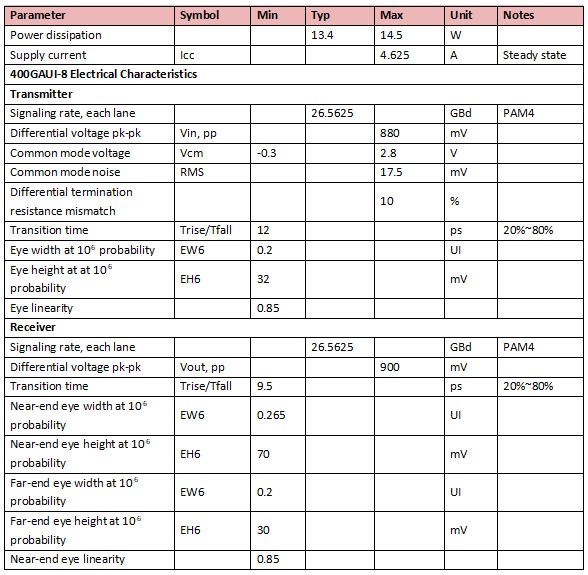

電気的特性

注：400GAUI-8の電気的特性は、OIF-CEI-04.0のCEI-56G-VSR-PAM4を参照しています。

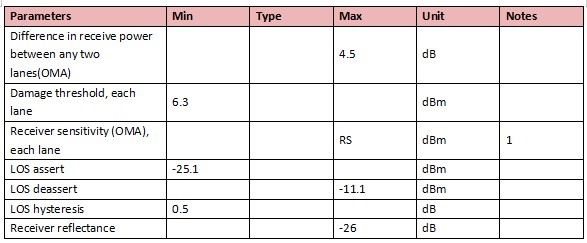

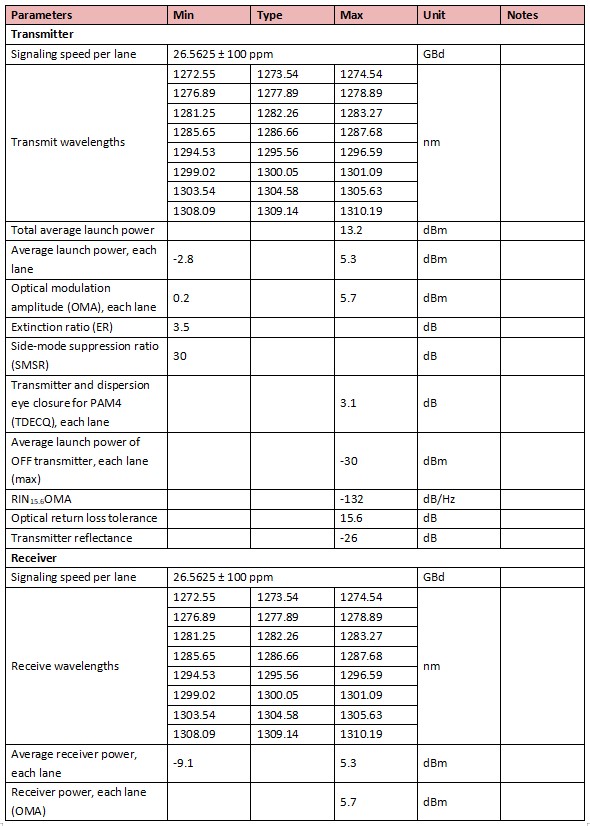

光学特性

400GBASE-LR8動作（EOL、TOP = 0～+70℃、VCC = 3.135～3.465ボルト）

注：RS=max (-6.6, SECQ-8) dBm、BER@2E-4

EEPROMの定義

QSFP-DD共通管理インターフェース仕様書Rev 4.0を参照してください。

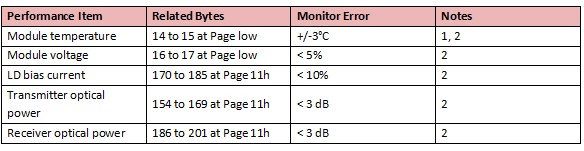

3. デジタル診断モニタリング機能

QSFP-DD 400G LR8は、QSFP-DD共通管理インターフェース仕様書Rev 4.0で定義されているI2Cベースの診断監視インターフェース（DMI）をサポートしています。ホストは、送信機および受信機の光パワー、温度、供給電圧、バイアス電流のリアルタイム性能にアクセスできます。

注記：

1.実際の温度測定点は、レーザーアレイ周辺のモジュールケースに固定されています。

2. 動作温度範囲全体。

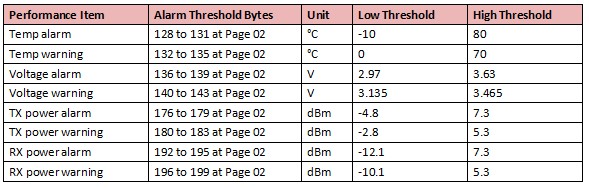

警報および警告のしきい値

QSFP-DD 400G LR8はアラーム機能をサポートしており、前述の基本性能の値がしきい値よりも低いか高いかを示します。

機械仕様

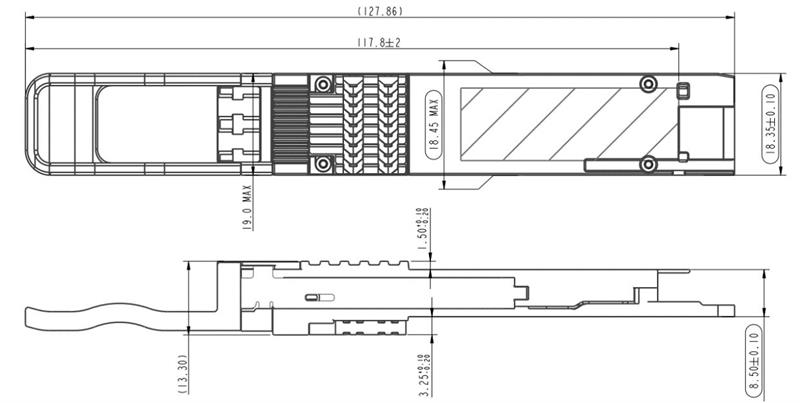

図10-1 機械的寸法

注文情報
