400G QSFP-DD ER4 30KM

RQD-400G-ER4

特徴

• 400GBASE-ER4-30に対応。
• レーンビットレートはPAM4で106.25 Gb/s。
• SMF（シングルモードファイバー）で最大30kmの伝送が可能。
• PAM4電気インターフェースを備えた8x53.125Gb/s（400GAUI-8）
• デジタル診断モニタリング機能を内蔵したI2Cインターフェース。
• デュプレックスLCコネクタ付きQSFP-DD MSAパッケージ。
• 単一の+3.3V電源。
• 最大消費電力14W。
• 動作ケース温度：0～+70℃
• QSFP-DD CMIS規格に準拠。
• 802.3bsおよびQSFP-DDハードウェア仕様に準拠。
• EU指令2015/863/EUに準拠しています。

注文情報

表1 - 注文情報

絶対最大定格

表2 - 絶対最大定格

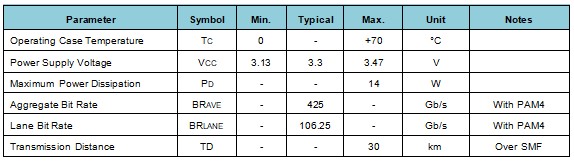

推奨動作条件

表3 - 推奨運転条件

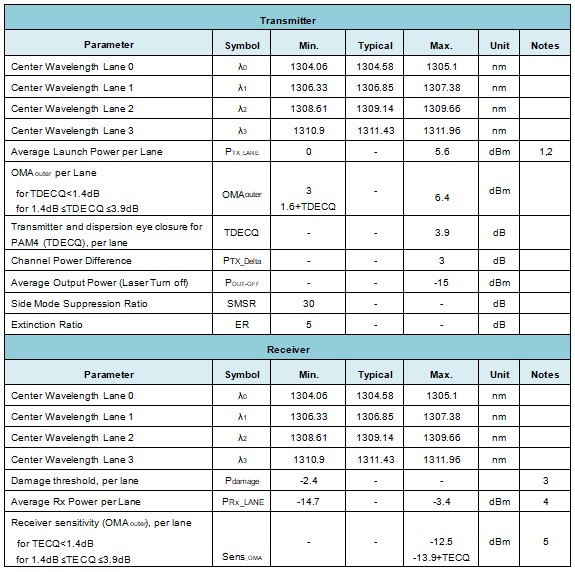

光学特性

表4：光学特性

注：

1. 光パワーがSMFに入射される。

2. 各レーンの平均発射電力（分）は参考値であり、信号強度の主要な指標ではありません。この値より低い発射電力の送信機は規格に適合しませんが、この値より高い場合でも適合が保証されるわけではありません。

3．受信機は、この平均電力レベルを有する光入力信号に連続的に曝されても、損傷を受けない能力を有していなければならない。受信機は、この入力電力において正常に動作する必要はない。

4. 各レーンの平均受信電力（最小値）は参考値であり、信号強度の主要な指標ではありません。この値より低い受信電力は適合しませんが、この値より高い場合でも適合が保証されるわけではありません。

5. 受信感度 (OMAouter)、各レーン (最大) は BER=2.4E-4 で定義されます。

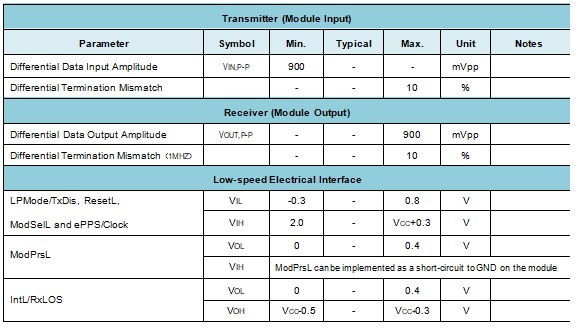

電気的特性

高速信号：400GAUI-8（IEEE 802.3bs）に準拠

低速信号：QSFP-DDハードウェア仕様に準拠

表5－電気的特性

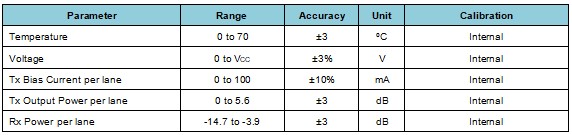

デジタル診断

表6 - デジタル診断

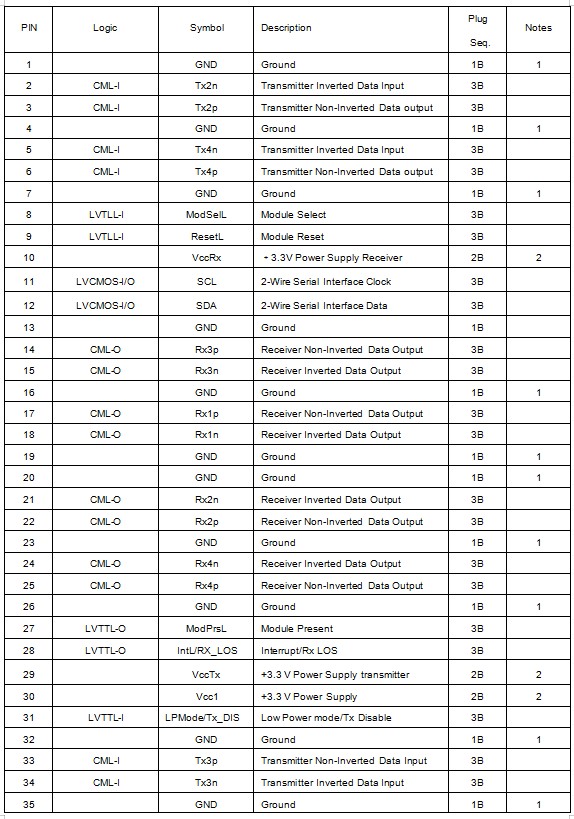

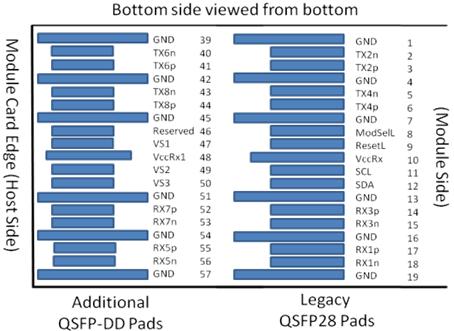

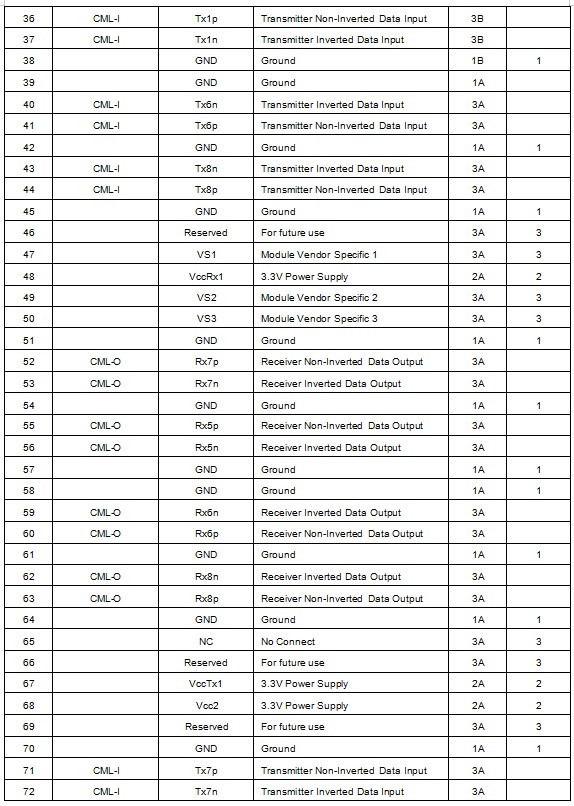

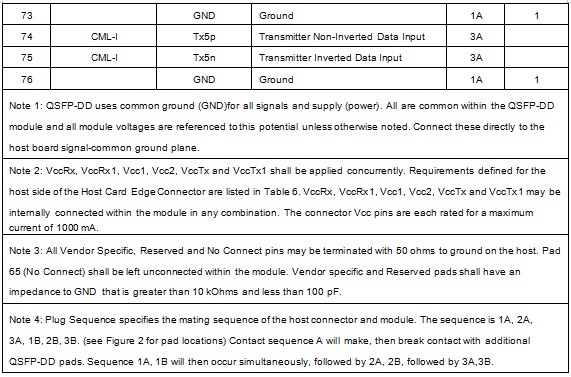

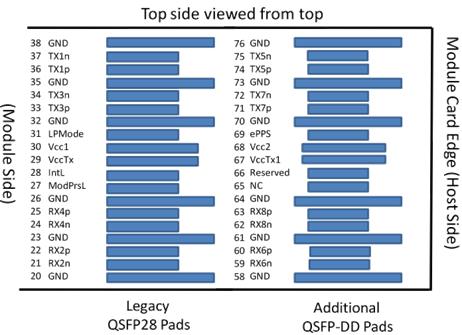

ピンの定義

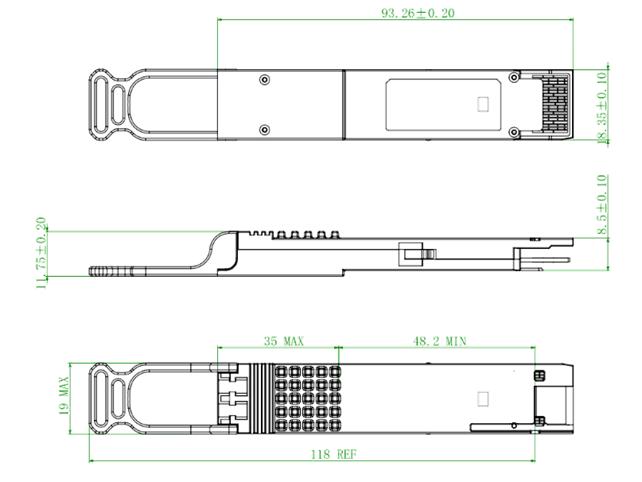

機械的寸法

警告

• 取り扱い上の注意： この機器は静電気放電（ESD）によって損傷を受けやすい性質があります。静電気のない環境を強く推奨します。適切なESD対策手順に従ってください。
• レーザーの安全性： WXTR#ファミリーのトランシーバーは半導体レーザーシステムを使用しており、FDAのレーザークラス1製品であり、21CFR1040.10および1040.11に準拠しています。また、この製品はIEC 60825-1のレーザークラス1製品でもあります。
