PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector
PWDM PD TX1550 RX 1310/1490nm WDM フォトディテクタ PWDM PD TX1550 RX 1310/1490nm WDM フォトディテクタ PWDM PD TX1550 RX 1310/1490nm WDM フォトディテクタ PWDM PD TX1550 RX 1310/1490nm WDM フォトディテクタ

PWDM PD TX1550 RX 1310/1490nm WDM フォトディテクタ

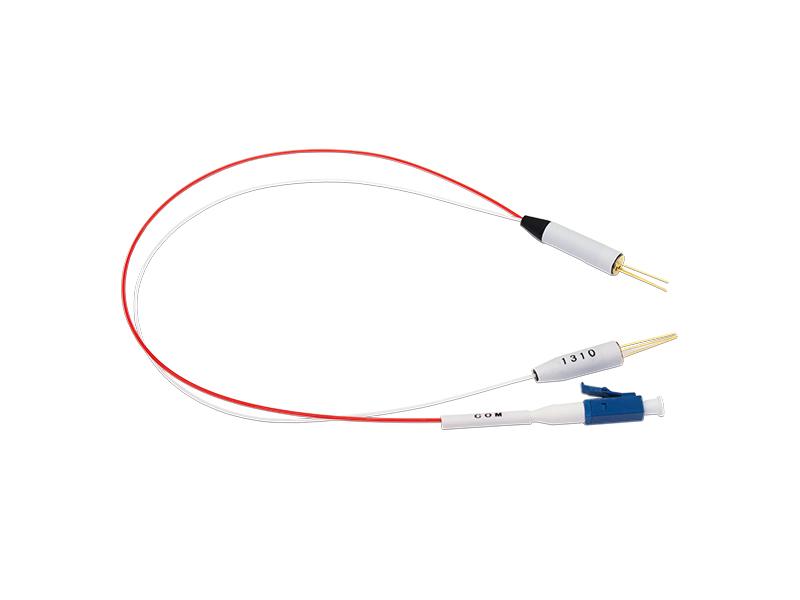

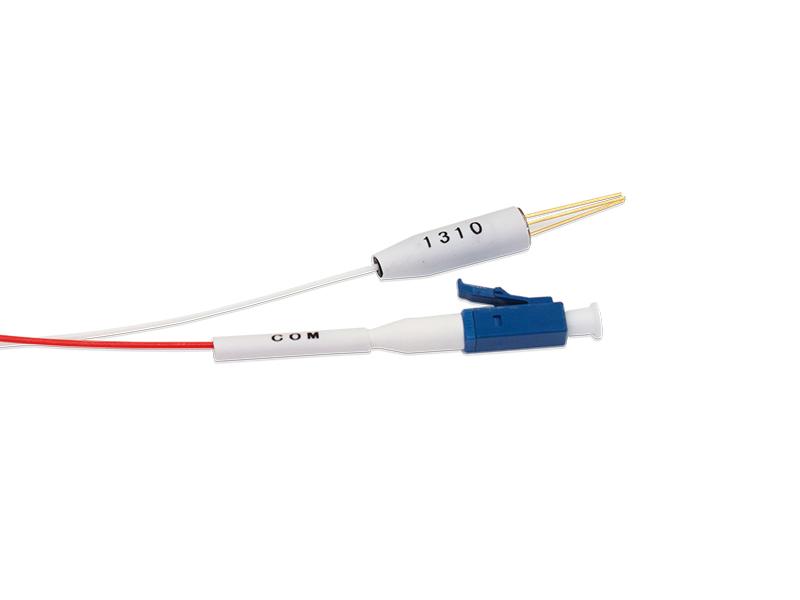

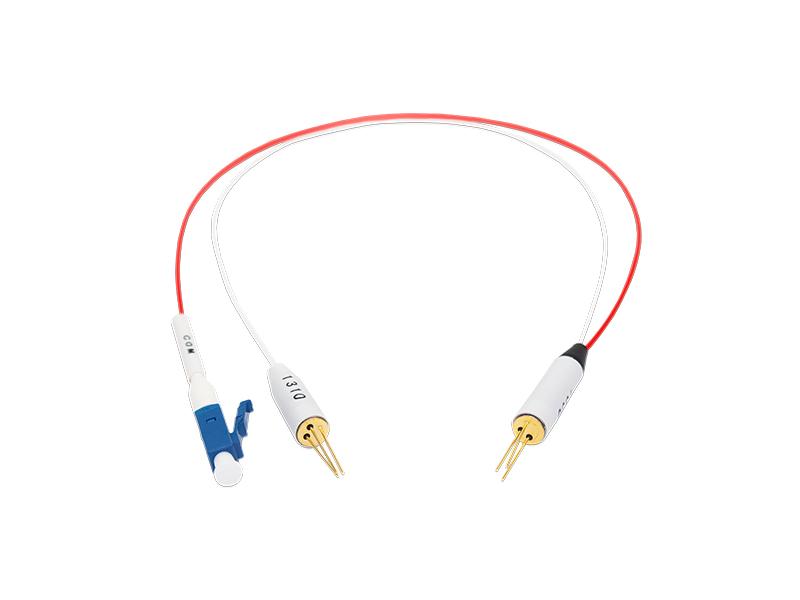

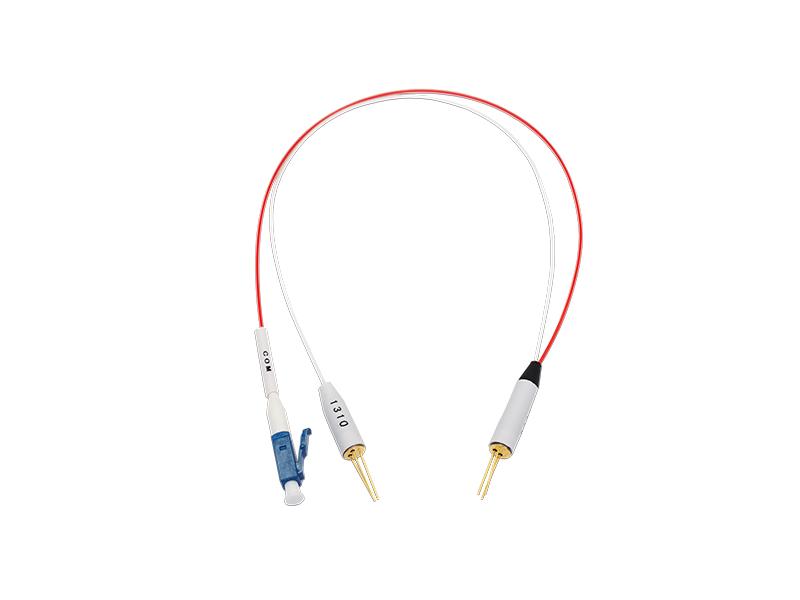

FW-PWPD-025/R13T15-PD-09-025は、統合型FWDM波長分割フォトディテクタデバイスです。このモジュールは、FWDMコンポーネントの送信ポート（1550 nm）と反射ポート（1310/1490 nm）からの光信号を高応答性フォトディテクタ（PD）に同時に結合・封止し、1本のファイバー入力で3つの波長チャンネルの独立した光電検出を可能にします。



コンパクトなハーメチックパッケージ設計を採用したこのデバイスは、波長分割多重と光検出機能を高度に統合しています。システムの光路を大幅に簡素化し、装置全体のサイズを削減するため、PONネットワーク監視、光パワーモニタリング（OPM）、WDMシステムにおけるチャンネル監視などの用途に理想的な選択肢となります。

今すぐお問い合わせ ダウンロード
  • 製品詳細

PWDM PD TX1550 RX 1310/1490nm WDM フォトディテクタ



FW-PWPD-025/R13T15-PD-09-025



FW-PWPD-025/R13T15-PD-09-025 は、統合型 FWDM 波長分割フォトディテクタデバイスです。このモジュールは、FWDM コンポーネントの送信ポート (1550 nm) および反射ポート (1310/1490 nm) からの光信号を高応答性のフォトディテクタ (PD) に同時に結合および封入し、1本のファイバー入力で3つの波長チャネルの独立した光電検出を可能にします。



コンパクトな気密パッケージ設計を採用したこのデバイスは、波長分割多重と光検出機能を高度に統合しています。システムの光路を大幅に簡素化し、装置全体のサイズを縮小するため、PON ネットワーク監視、光パワーモニタリング (OPM)、WDM システムのチャネル監視などのアプリケーションに最適です。



製品の特長



  • 高アイソレーション: FWDM フィルターにより、チャネル間のクロストークを低減。
  • 高信頼性: Telcordia GR-468 の信頼性要件に準拠した気密パッケージング。
  • 高応答性: 高感度 InGaAs フォトディテクタチップを採用。
  • 低暗電流・低ノイズ: 微弱光信号の検出精度を保証。
  • 小型パッケージ: システム統合が容易なコンパクトな構造。



製品の用途



  • FTTx / PON ネットワーク (EPON / GPON) 向けオンライン光パワーモニタリング
  • 光回線終端装置 (OLT) および光ネットワークユニット (ONU) 向け信号検出
  • 波長分割多重 (WDM) システムにおけるチャネルパワーモニタリング
  • 光増幅器 (EDFA) の入出力光パワー検出
  • 光測定器および光センシングシステム



光学的および電気的特性



パラメータ 単位 値 備考
最小 標準 最大
動作波長 λ1 nm 1260 1310 1360 反射
λ2 1480 1490 1500
λ3 1520 1550 1610 送信
WDM 挿入損失 COM→R @λ1﹠λ2 dB   0.5
アイソレーション COM→R @λ3 15 22
COM→T@λ1&λ2 30 35   1550nm
PD 応答度 透過 A/W 0.85 0.9   1310nm

反射 0.85 0.9 2
飽和電力 Ps mW
順方向電流 If mA   2 0.2
コネクタ 挿入損失 dB     0.2 LC/PC
PDL dB
リターンロス dB   40
寸法 mm       下図を参照



動作および保管条件



パラメータ 特性 単位
動作温度 -40 ~ +80 °C
動作湿度 5~85 %RH
保管温度 -40 ~ +80 °C
保管湿度 5~85 %RH

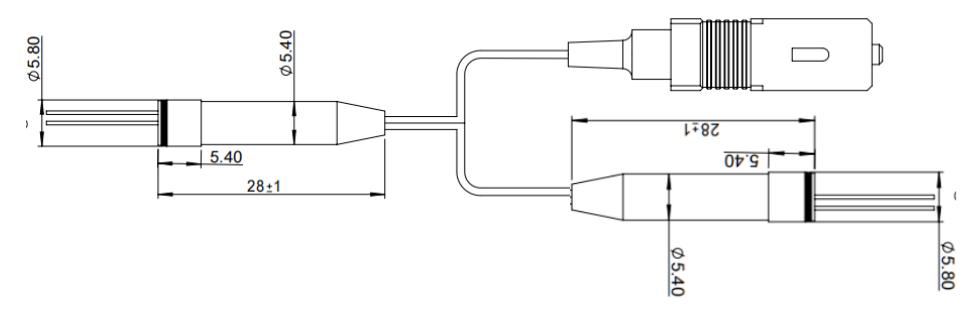

機械構造図



ファイバーは0.9mm Hytrelで、白と赤、またはお客様指定の色が可能です。ファイバー長はL±10 mmです。すべてのコンポーネントはRoHSに準拠しています。



PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector

PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector













注文情報



PN 仕様
FW-PWPD-025/R13T15-PD-09-025LCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025SCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025FCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025LCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/APC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025SCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/APC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025FCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/APC,0.9MM 0.25M FIBER
