特長
8x100G PAM4 リタイミング 800GAUI-8 電気インターフェイス
MPO-16 APC コネクタ
8 チャンネル VCSEL アレイおよび 8 チャンネル PIN 光検出器アレイ
最大リンク長は OM3 で 60m、OM4 では 100m
ホットプラグ対応 QSFP-DD フォーム ファクター
QSFP-DD-Hardware-Rev 6.3 MSA に準拠
CMIS 5.2 に準拠
IEEE 802.3db に準拠
IEEE 802.3ck に準拠
0 ～ 70°C の温度範囲で 14W 未満

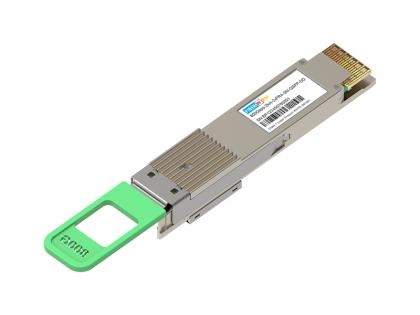

800G QSFP-DD SR8 850nm 100m MPO-16 APC
RQDD-800G-SR8
アプリケーション
1.概要
RQDD-800G-SR8 は、800 ギガビット イーサネット アプリケーション向けの 8 チャネル、パラレル、プラグイン可能な光ファイバー QSFP-DD です。このトランシーバーは、短距離データ通信および相互接続アプリケーション用の高性能モジュールです。 8x53.125GBd で各方向に 8 つのデータ レーンを統合します。 QSFP-DD SR8 の伝送距離は、OM3 MMF で最大 60 メートル、OM4 MMF で最大 100 メートルです。このモジュールは、公称波長 850nm を使用してマルチモード ファイバ システム上で動作するように設計されています。
2.絶対最大定格と推奨動作条件
表 2.1 絶対最大定格
|
パラメータ |
記号 |
分 |
最大 |
ユニット |
|
保管温度 |
ツ |
-40 |
85 |
℃ |
|
ケース動作温度 |
トップ |
0 |
70 |
℃ |
|
相対湿度 (結露なきこと) |
RH |
15 |
85 |
% |
|
供給電圧 |
Vcc |
-0.5 |
3.6 |
V |
|
レーンごとの受信機ダメージしきい値 |
PRdmg |
5 |
|
dBm |
表 2.2 推奨動作条件
|
パラメータ |
記号 |
分 |
最大 |
ユニット |
|
動作ケース温度 |
トップ |
0 |
70 |
℃ |
|
相対湿度 (結露なきこと) |
RH |
15 |
85 |
% |
|
電源電圧 |
Vcc |
3.135 |
3.465 |
V |
|
総消費電力1 |
PC |
- |
14 |
W |
|
供給電流 |
|
|
4.46 |
A |
|
ビットレート |
BR |
850 |
Gbps |
|
|
OM3 MMF のファイバー長 |
|
|
60 |
メートル |
|
OM4 MMF のファイバー長 |
|
|
100 |
m |
|
I2C クロック周波数 |
0 |
|
400 |
kHz |
メモ:
1.動作電源電圧 3.465V、ケース温度 70℃の条件下。
3.光学仕様
3.1 光送信機
表 3.1 送信機の光インターフェース
|
パラメータ |
シンボル |
分 |
典型的な |
最大 |
ユニット |
||
|
レーンごとのデータ レート |
DR |
|
53.125 |
|
GBd |
|
|
変調フォーマット |
|
PAM4 |
|
||||
|
中心波長 1 |
λ |
840 |
860 |
868 |
nm |
||
|
RMS スペクトル幅 |
σ |
|
|
0.6 |
nm |
||
|
各レーンの平均発射パワー |
パブ |
-4.6 |
4 |
dBm |
|||
|
光パワー OMA、各レーン最大 |
ポマ |
3.5 |
dBm |
||||
|
OMA 外側、各レーン最小 |
最大 (TECQ、TDECQ) <1.8 dB |
最大 [-2.6 , 最大(TECQ,TECQ) – 4.4] |
dBm |
||||
|
1.8 < 最大 (TECQ、TDECQ) < 4.4 dB |
|||||||
|
トランスミッターおよび分散アイ閉鎖 (TDECQ)、各レーン |
TDECQ |
|
|
4.4 |
デシベル |
||
|
PAM4 (TECQ) のトランスミッター アイ クロージャ、各レーン |
テックク |
|
|
4.4 |
デシベル |
||
|
消光比 |
ER |
2.5 |
|
|
デシベル |
||
|
送信機の出力変動、各レーン |
|
|
|
2.3 |
dBm |
||
|
光学リターンロス許容値 |
オルト |
|
14 |
デシベル |
|||
|
TX の光パワー無効 |
|
|
|
-30 |
dBm |
||
|
エンサークルドフラックスb2 |
|
19 um で ≥86% 4.5 um で ≤30% |
|
||||
メモ:
1. 使用するレーザーの性能に応じて定義されます。
2． IEC 61280-1-4 に従って、タイプ A1a.2、タイプ A1a.3、または A1a.4、50 um ファイバーで測定。
3.2 光受信機
表 3.2 受信機の光インターフェース
|
パラメータ |
シンボル |
分 |
典型的な |
最大 |
ユニット |
|
|
レーンごとのデータ速度 |
BR |
|
53.125 |
GBd |
||
|
変調フォーマット |
|
PAM4 |
|
|||
|
中心波長 |
λ |
842 |
850 |
948 |
nm |
|
|
ダメージ閾値 |
|
5 |
|
|
dBm |
|
|
各レーンの平均受信電力 |
|
-6.4 |
|
4 |
dBm |
|
|
各レーンの受信電力 (OMAouter) |
|
|
|
3.5 |
dBm |
|
|
レシーバ反射率 |
ルル |
|
|
–15 |
dB |
|
|
受信感度、各レーン1 |
|
RS = 最大 (-4.6 、TECQ – 6.4) |
dBm |
|||
|
ストレス受信機感度、各レーン |
|
|
|
–2 |
dBm |
|
|
受信ロス |
アサート |
|
-15 |
|
|
dBm |
|
デアサート |
|
|
|
-7.5 |
dBm |
|
|
ヒステリシス |
|
0.5 |
|
5 |
dB |
|
メモ:
１． 受信機感度は参考情報であり、TECQ の値を持つ送信機に対して定義されます。 TP3 での適合性テスト信号を使用して、BER = 2.4E-4 Pre-FEC で測定。
4.電気仕様
表 4.1 電気仕様
|
パラメータ |
分 |
典型的な |
最大 |
ユニット |
|
プレ FEC ビットエラー率 |
|
|
2.4E-4 |
|
|
ポスト FEC ビットエラー率 |
|
|
1E-12 |
|
|
送信機(各レーン) |
||||
|
差動 pk-pk 入力電圧許容差 |
750 |
|
|
mV |
|
差動終端の不一致 |
|
|
10 |
% |
|
目の高さ |
10 |
|
|
mV |
|
コモンモードからディファレンシャルモードへのリターンロス |
IEEE802.3ck 式 (120G–1) |
dB |
||
|
垂直に目を閉じる |
|
|
12 |
dB |
|
実効リターンロス |
7.3 |
|
|
dB |
|
遷移時間 |
10 |
|
|
ps |
|
受信機(各レーン) |
||||
|
差動データ出力スイング |
300 |
|
900 |
mVpp |
|
差動終端の不一致 |
|
|
10 |
% |
|
目の高さ |
15 |
|
|
mV |
|
垂直に目を閉じる |
|
|
12 |
dB |
|
コモンモードからディファレンシャルモードへのリターンロス |
IEEE802.3ck 式 (120G–1) |
|
||
|
実効リターンロス |
8.5 |
|
|
dB |
|
遷移時間 |
8.5 |
|
|
ps |
5． 注文情報
|
部品番号 |
温度 範囲 |
距離 |
ファイバータイプ |
E/O |
O/E |
|
RQDD-800G-SR8 |
0～70° |
100m |
MMF |
VCSEL 850nm |
PIN |
