高速検出器 HSPD4018 & HSPD4040

国内顧客の完全ローカライズ高速光検出器（PD）製品への需要に応えるため、Fiberwdmは約2年間の研究開発と最適化を経て、18GHzと40GHzを超える帯域幅を持つ2つの高速PD製品を開発しました。18GHz PDの立ち上がり時間は20ps未満、40GHz PDの立ち上がり時間は8.5ps未満です。これらの応答性は、Finisar、Thorlabsなどの類似輸入製品に劣らず、テール振動も良好に制御されています。

このシリーズの高速検出器は、トランスインピーダンスアンプ（TIA）を内蔵しておらず、極めて低ノイズを特徴としています。高速通信システムやフェムト秒レーザーシステムのテストに使用でき、コスト効率に優れた完全ローカライズ製品です。

Fiberwdm が独自に開発したリニア電源は、科学研究用途における高速検出器の要件を完全に満たすことができます。

今すぐお問い合わせダウンロード

カテゴリー

人気商品

製品詳細

高速検出器 HSPD4018 & HSPD4040

ユーザーマニュアル

1.1 外観とインターフェースの説明

モジュールの外観を以下に示します。

High-Speed Detectors

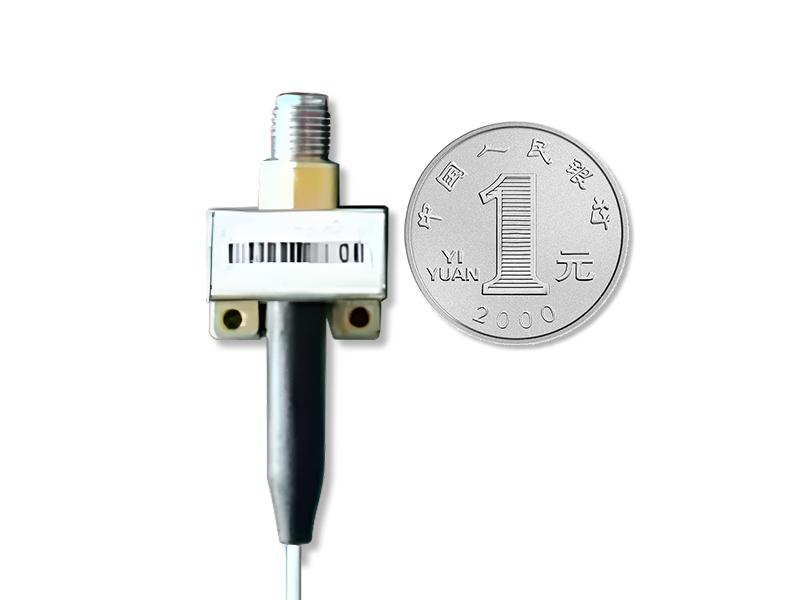

図2-1 検出器モジュールの外観（左）、高速ベアPD（右）

1.2 電気仕様

1. 出力インターフェース: SMA (メス) または 2.92mm

2. スペクトル応答範囲: 1000nm～1700nm

3. 検出器の応答性: >0.7A/W @1550nm

4. 注意: 光入力の飽和光パワーを超えないようにしてください。

2つのパフォーマンスパラメータ

2.1 高速検出器（HSPD4018、HSPD4040）のテストパラメータ

モデル	HSPD4018	HSPD4040
波長範囲	1000nm～1700nm	1000nm～1700nm
3dBカットオフ帯域幅	18GHz	＞40GHz
コンバージョンゲイン	35V/W	35V/W
飽和光パワー	10mW	10mW
立ち上がり時間（10%～90%）	20ps未満	8.5ps未満
典型的な最大応答性	＞0.7A/W @1550nm	＞0.7A/W @1550nm
出力反射係数（S22）	＜-2dB	＜-2dB
振幅平坦性	＜±2dB	＜±2dB
マキシム出力	0.35V	0.5V
最大入射電力	30mW	30mW
検出器の材質/タイプ	InGaAs/PIN	InGaAs/PIN
動作温度	-40℃～85℃	-40℃～85℃
光入力	FC/PC または FC/APC	FC/PC または FC/APC
電気出力	SMAまたは2.92mm	SMAまたは2.92mm
電源	+12V/100mA	+12V/100mA

図3-1 電気的性能の概要

High-Speed Detectors

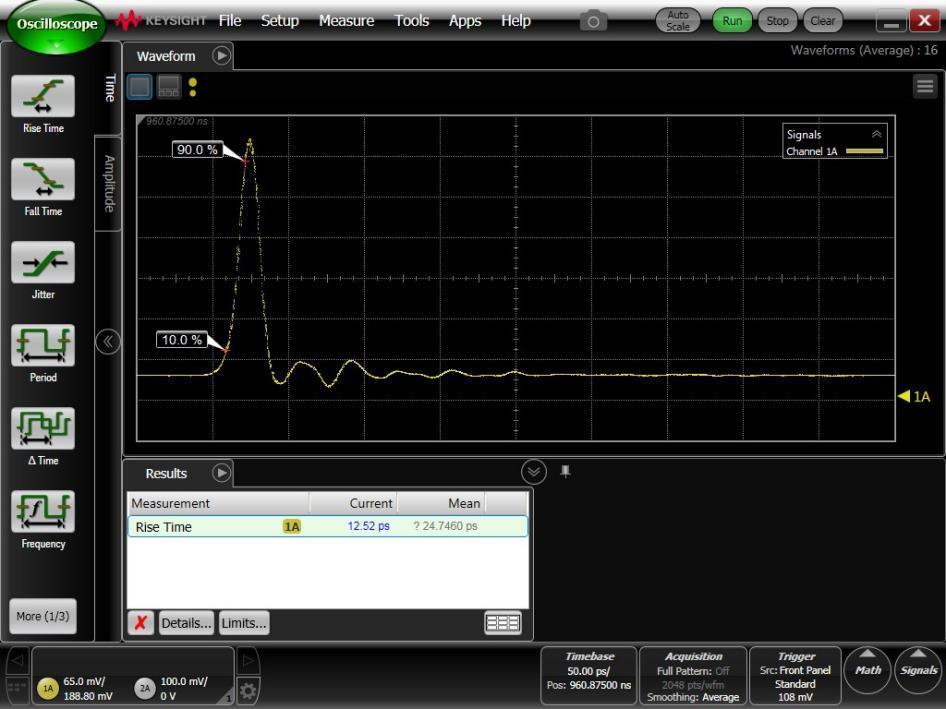

図3-2 HSPD4018パルス応答曲線

High-Speed Detectors

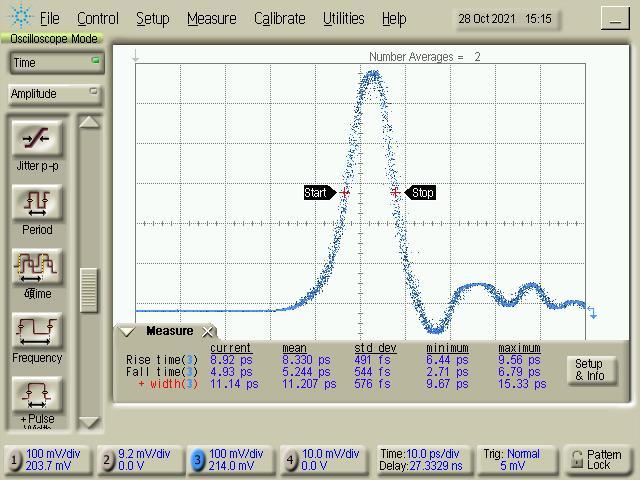

図3-3 パルス応答曲線

高速検出器の機械寸法図

High-Speed Detectors

図4-1 高速検出器モジュールの機械寸法図

High-Speed Detectors

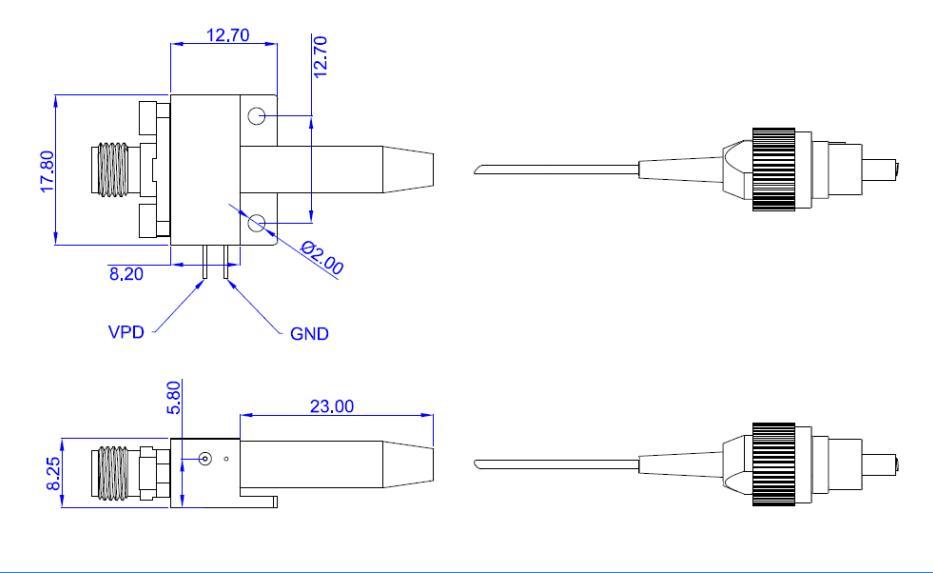

図4-2 高速PDの機械的寸法

関連製品

40G高速InGaAs光検出器

HSPD4040高速検出器モジュールは、デジタルおよびアナログの両方のアプリケーション向けに設計されています。このモジュールには、1250～1650 nmの波長範囲に対応するInGaAs PINフォトダイオードと、必要なマッチングエレクトロニクスが搭載されています。 HSPD4040は最大40GHzの帯域幅を提供します。モジュールは+5Vで動作します。標準のシングルモード9/125μm光ファイバー入力に準拠しています。RF出力ポートは50Ωインピーダンスに整合された2.92mmコネクタです。HSPD4040は密閉されており、重量は20グラム未満です。ROHS 2.0認証済みです。

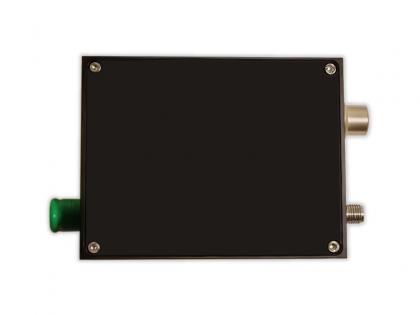

増幅機能付き高速検出器
